防火墙实验2

目录

实验拓扑结构

域间双向NAT实验

域内双向NAT实验

 双机热备实验

---

实验拓扑结构

域间双向NAT实验

1、做NAT策略

2、新建源转换池

 3、新建安全策略

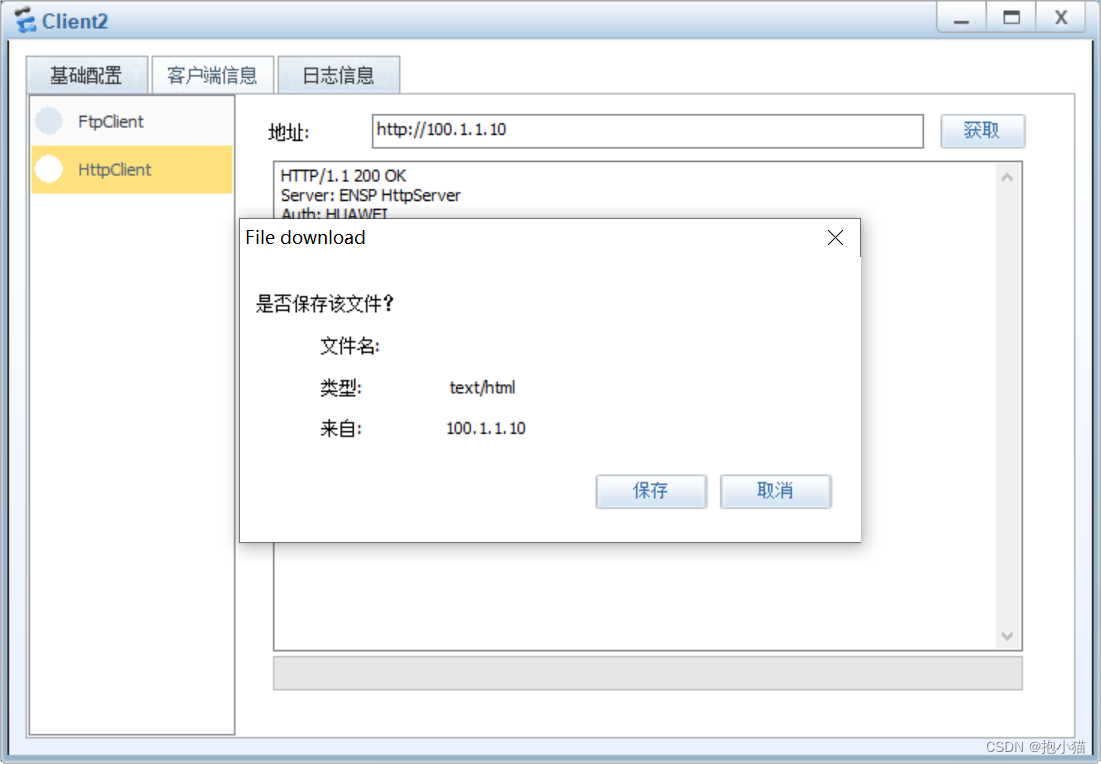

4、启动服务器的HTTP服务，在客户端做测试

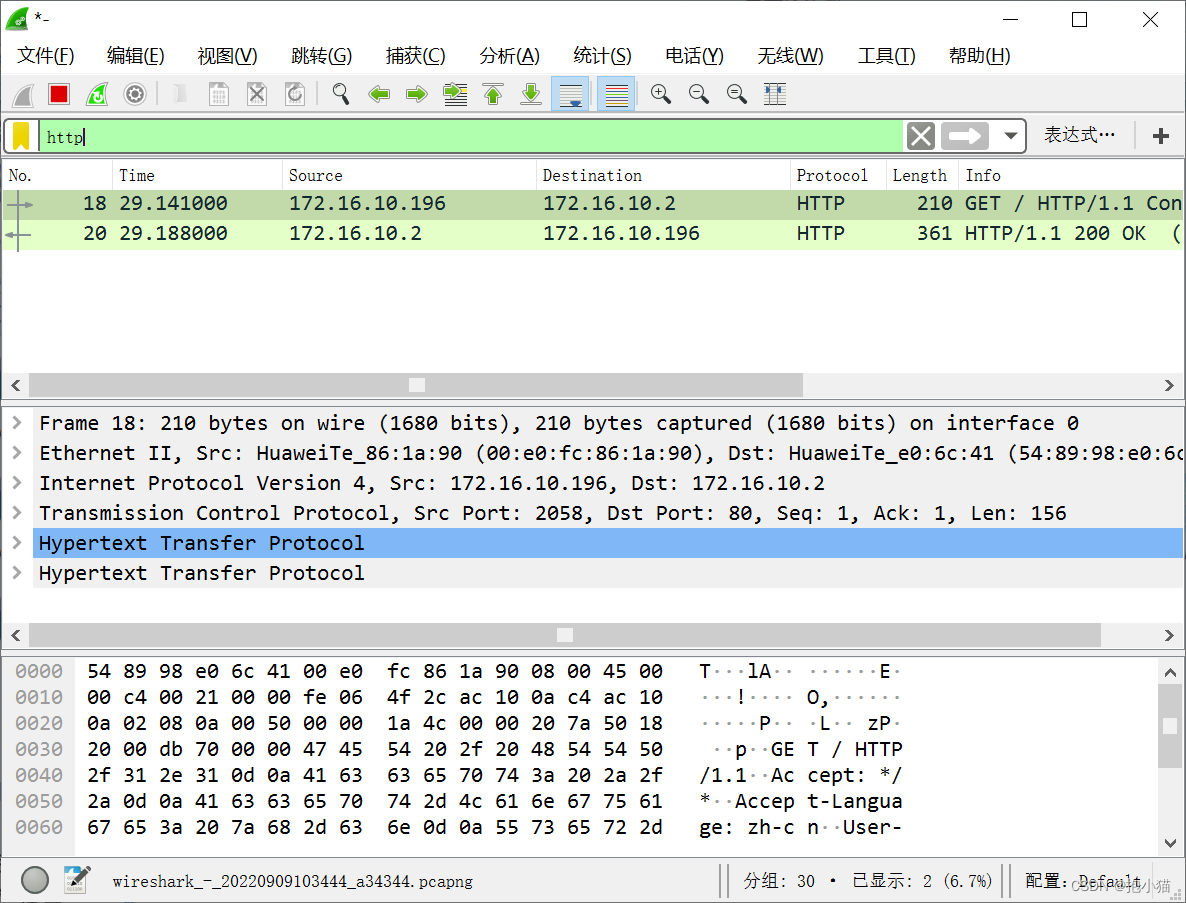

5、使用抓包工具进行抓包查看

域内双向NAT实验

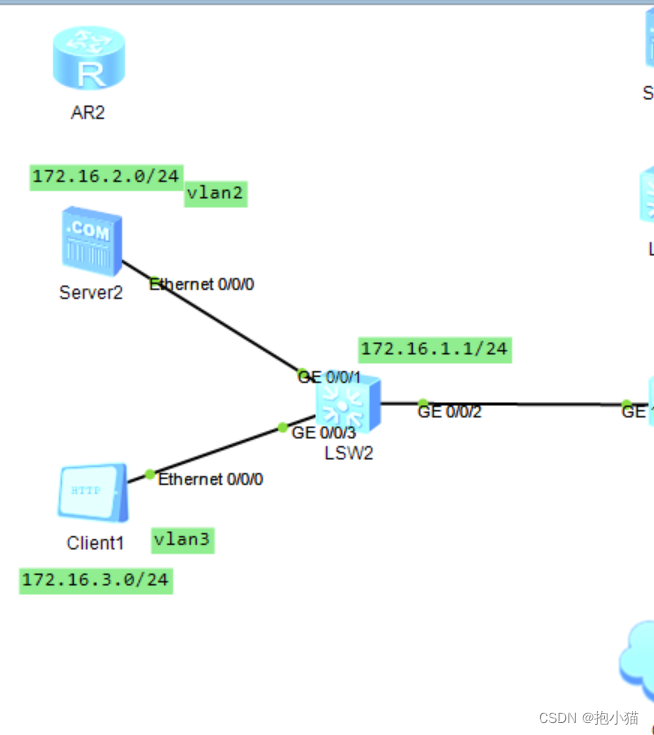

1、将内网的路由器换成服务器，服务器IP为：172.16.2.3/24

 2、新建NAT策略：

转换后的源地址：100.1.1.200

转换后的目的地址：172.16.2.3

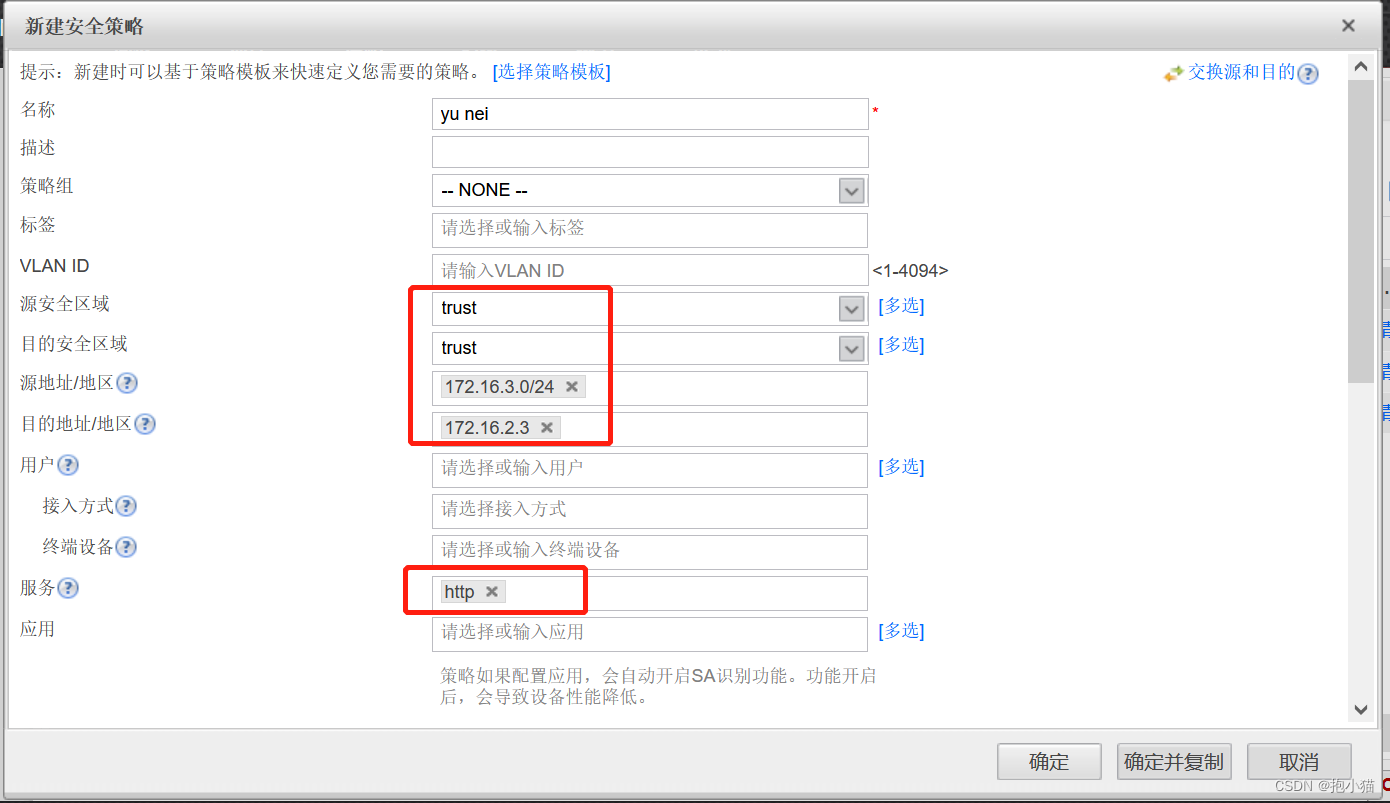

 3、新建安全策略

 双机热备实验

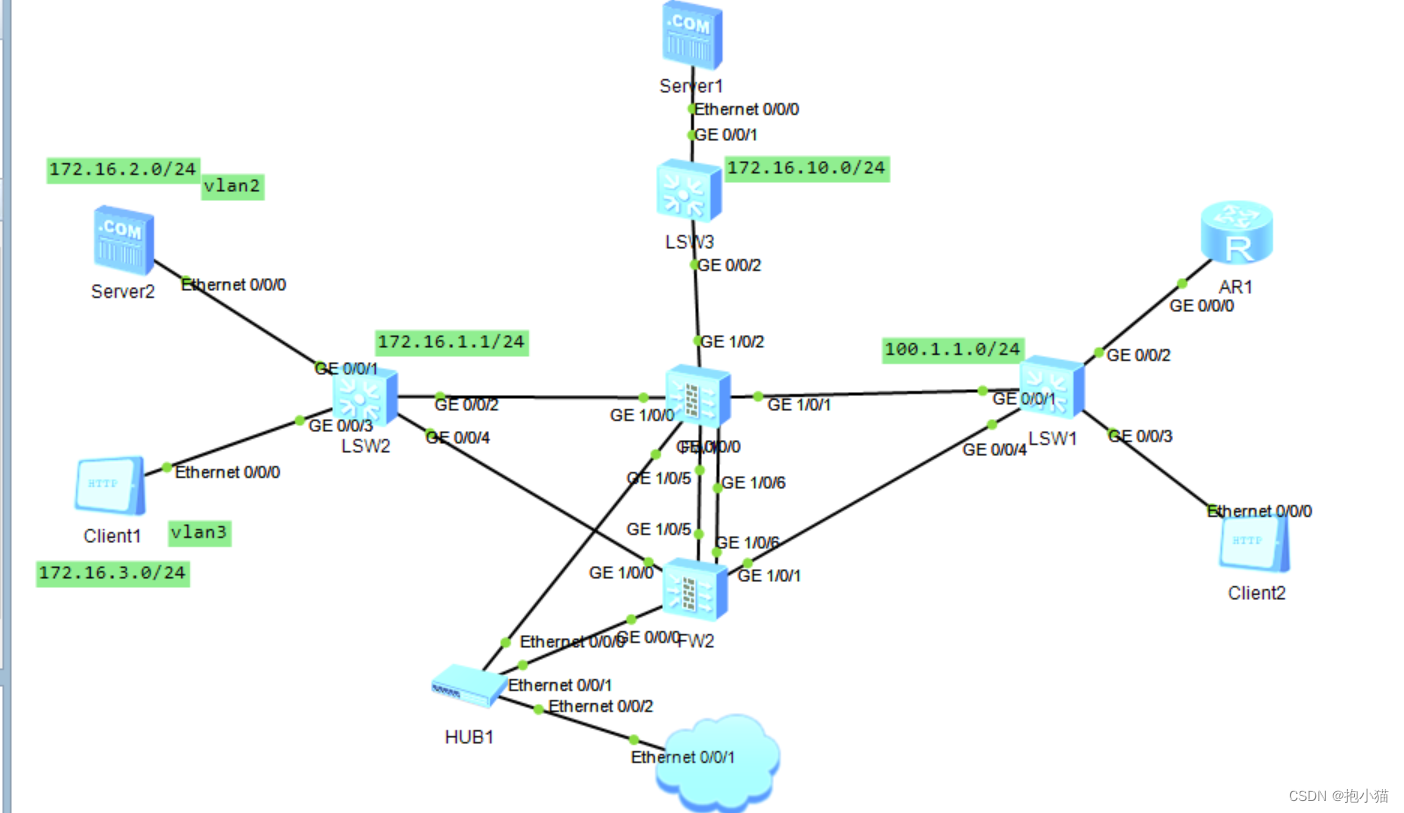

 1、修改拓扑结构，加入第二台防火墙

2、给第二台防火墙配置IP

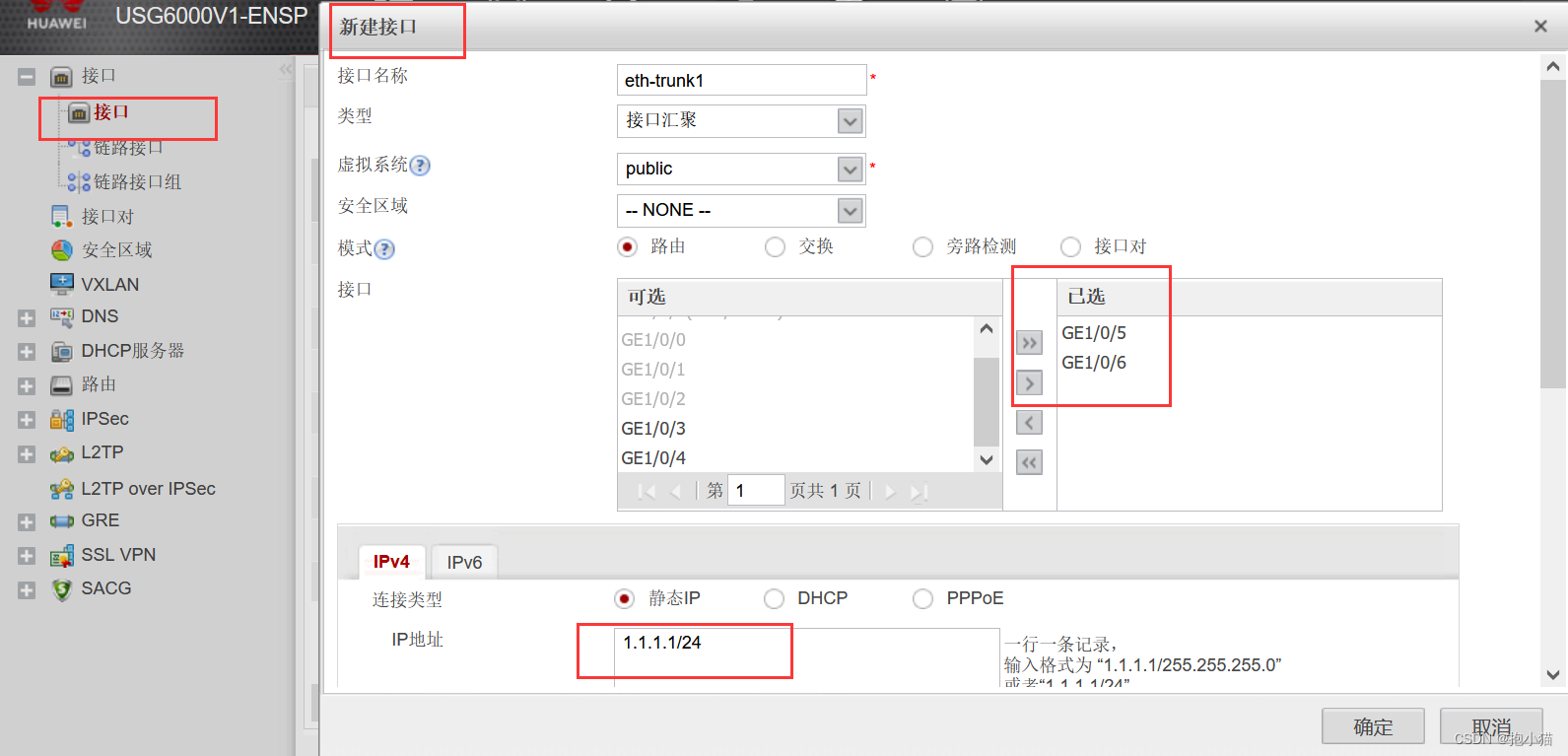

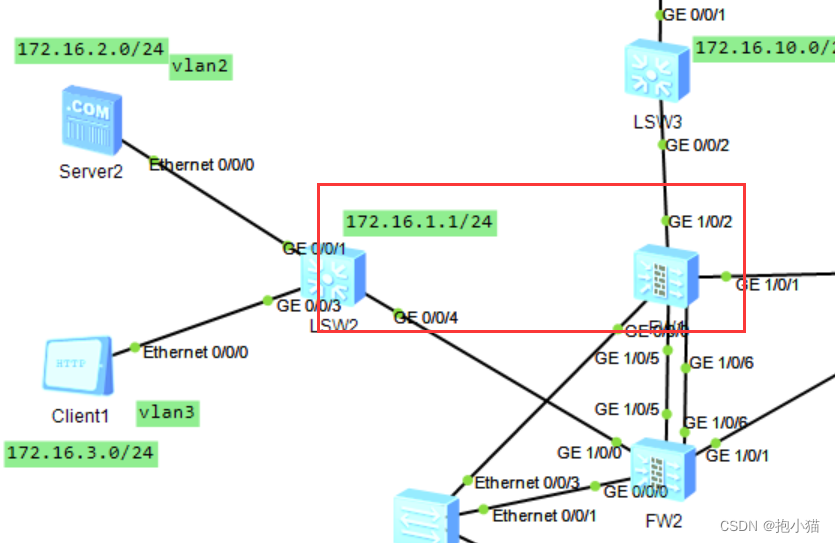

 3、先配置防火墙1的链路聚合

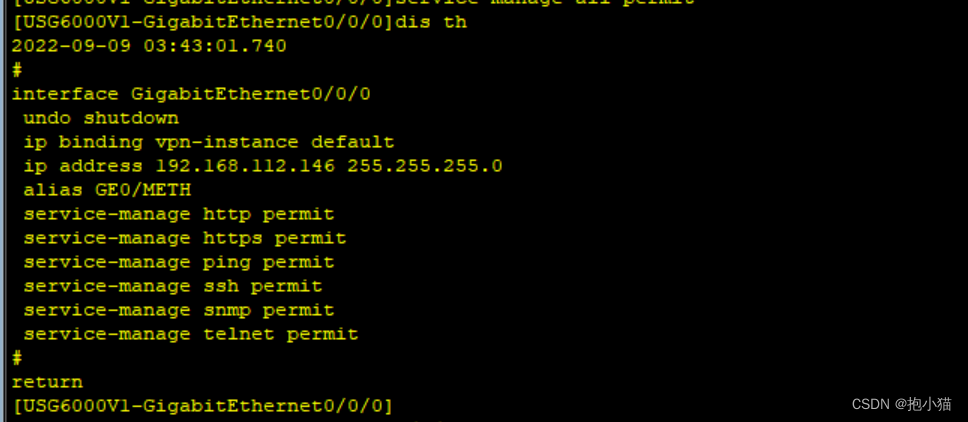

 4、进入第二台防火墙，配置接口IP

5、在第二台防火墙上添加安全策略

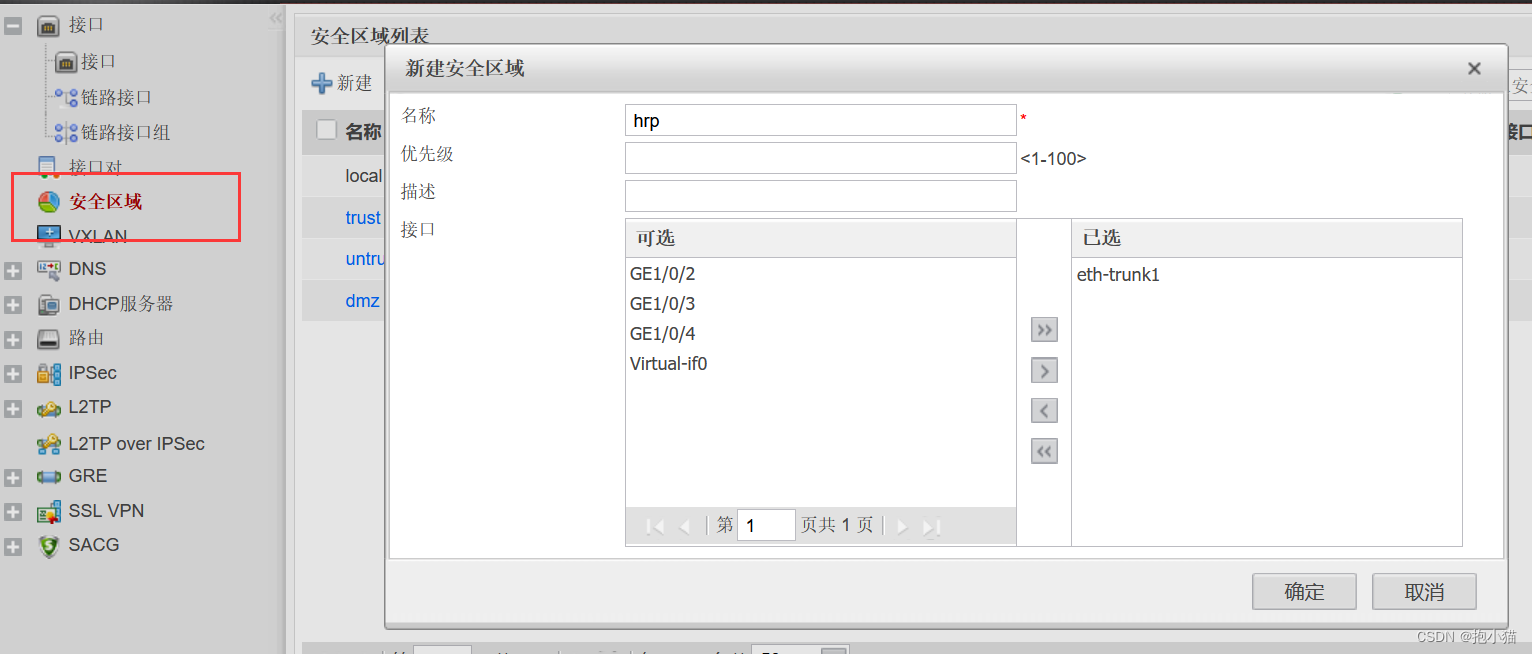

定义一个区域hrp

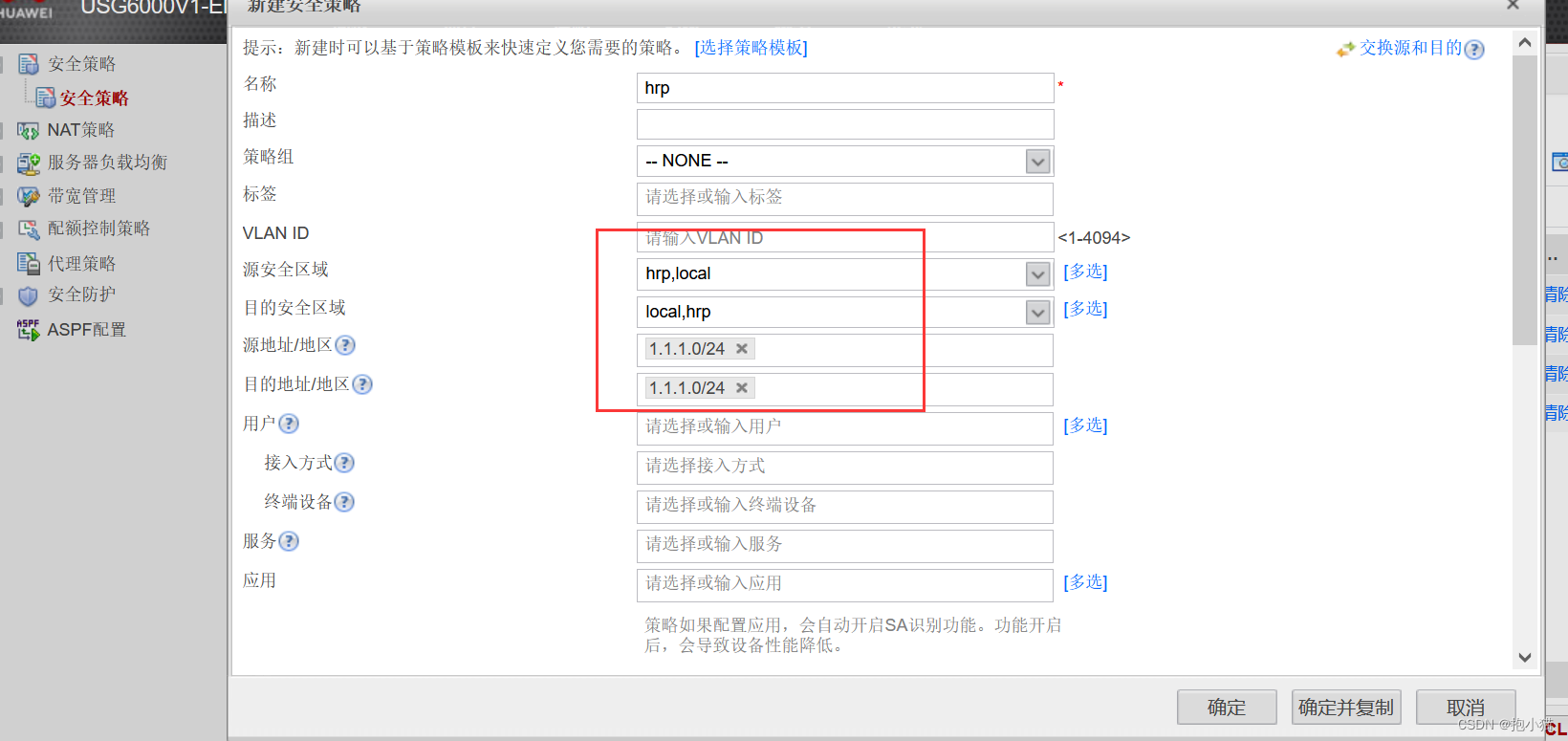

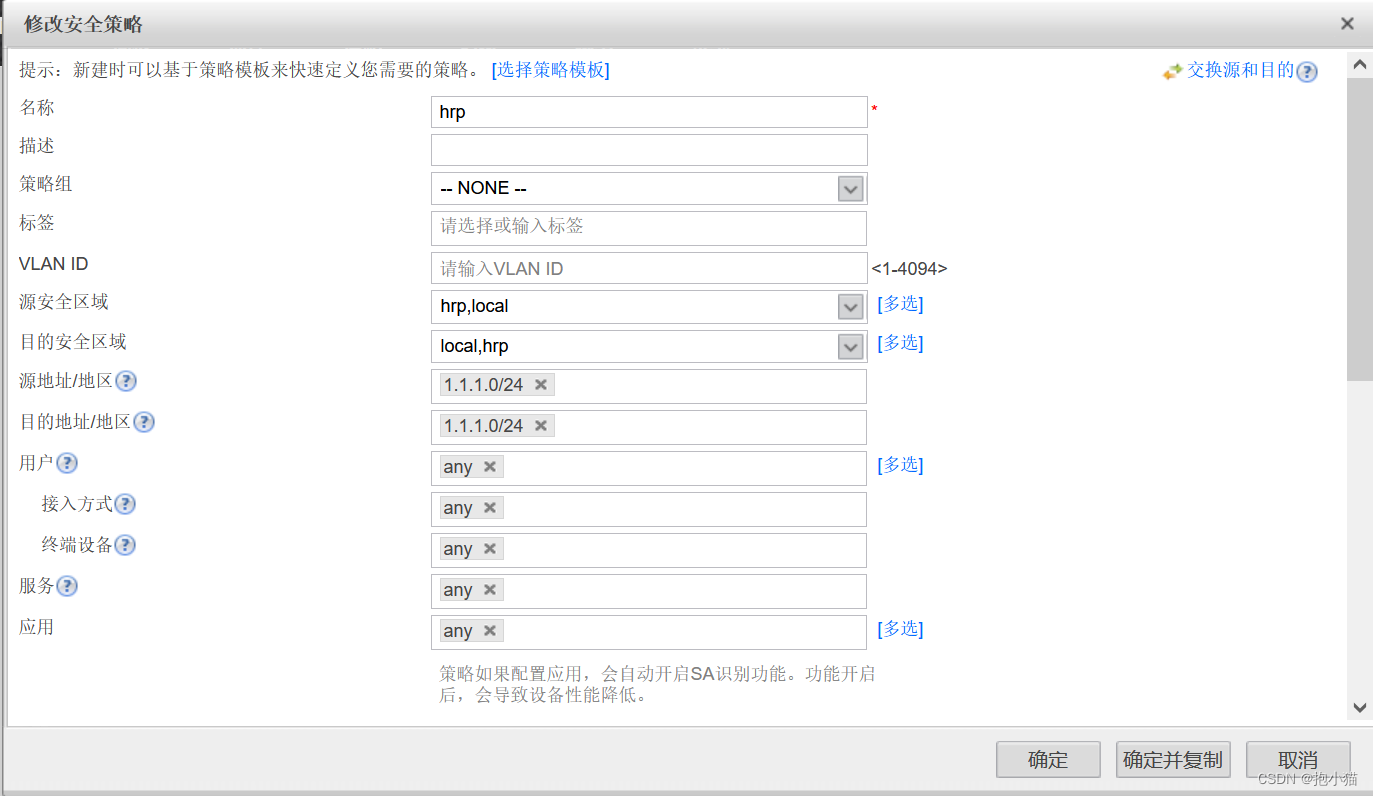

配置安全策略

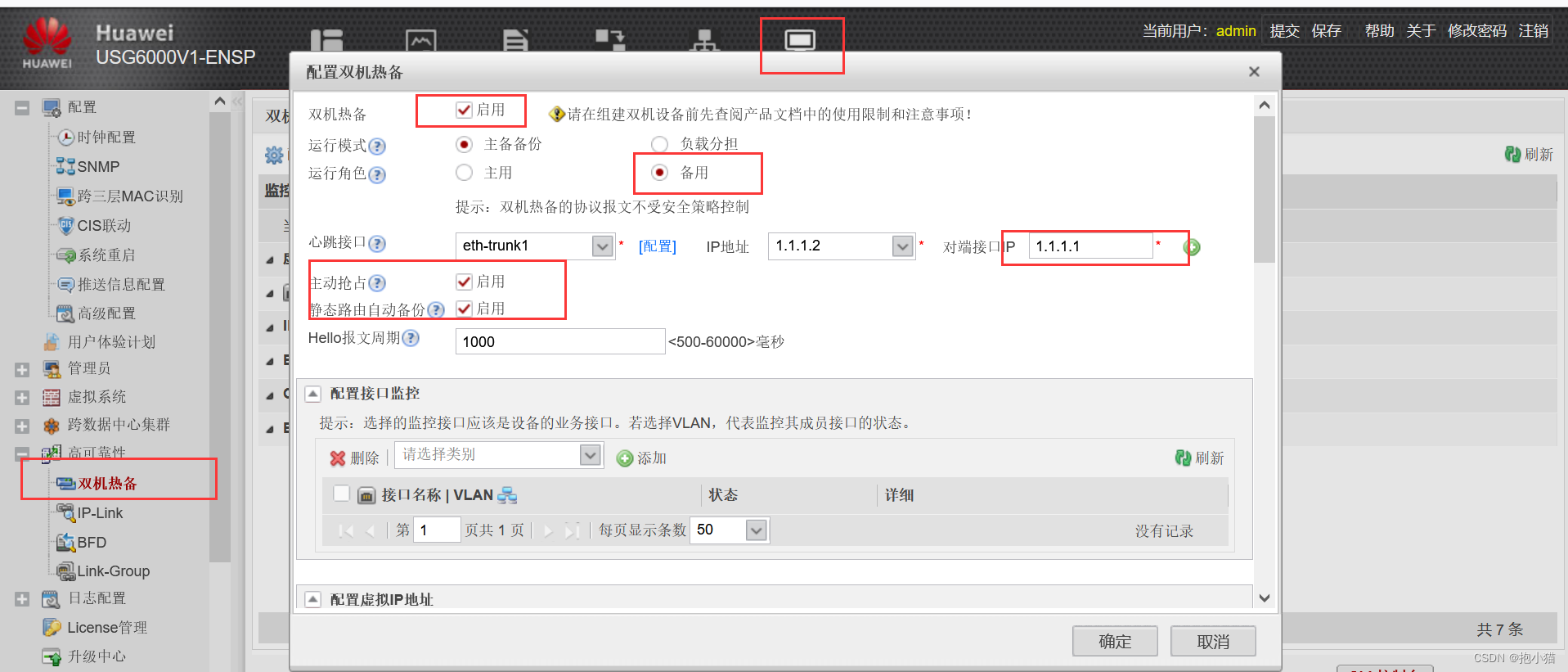

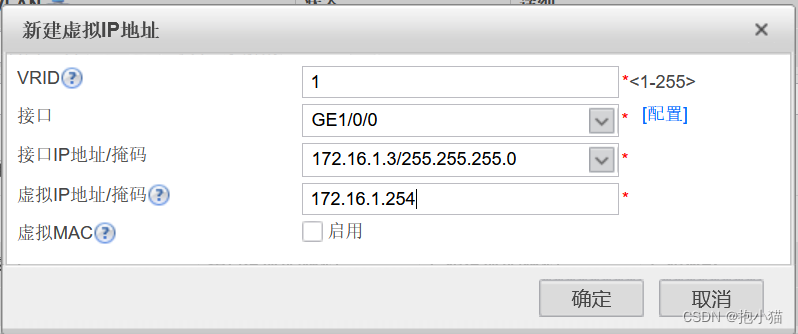

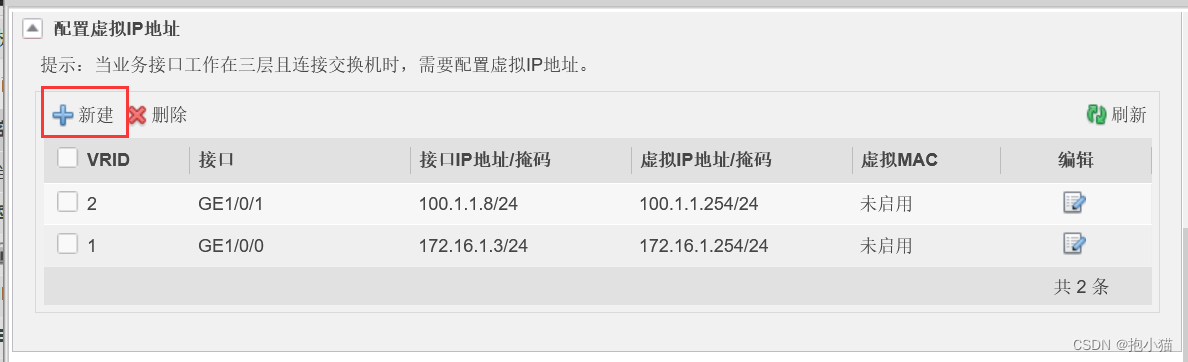

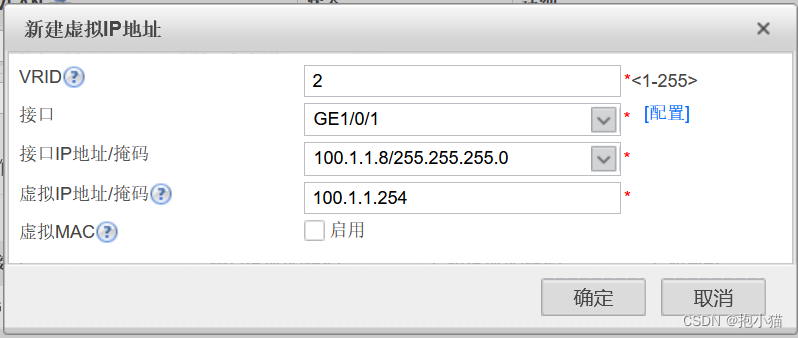

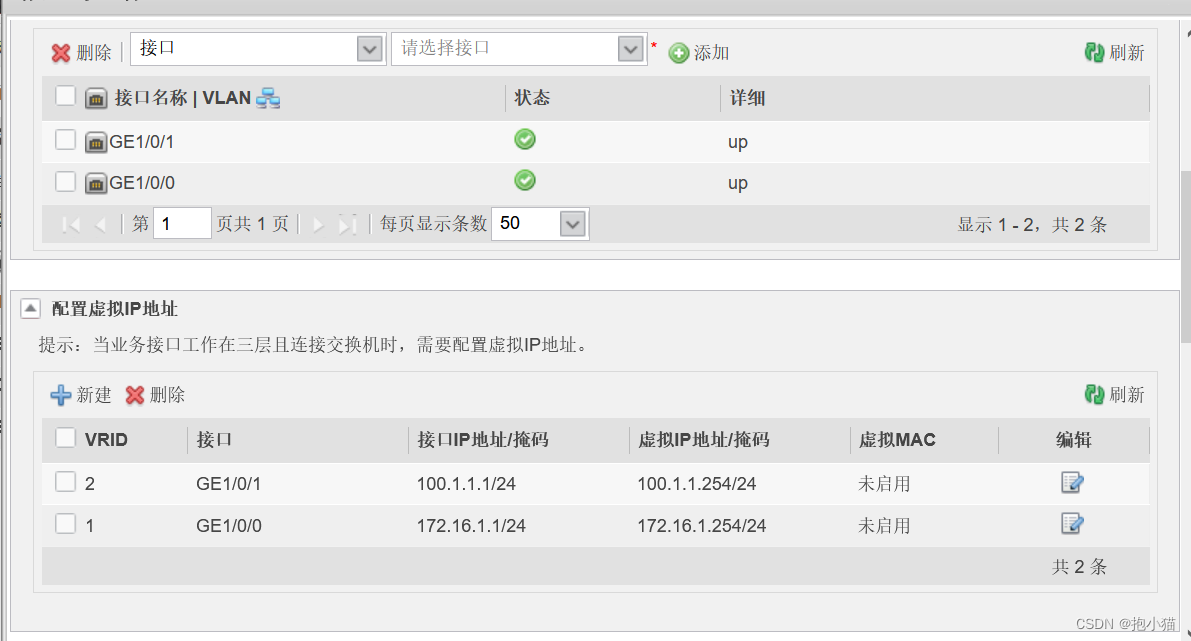

 6、配置双机热备

7、将防火墙1作为主进行配置

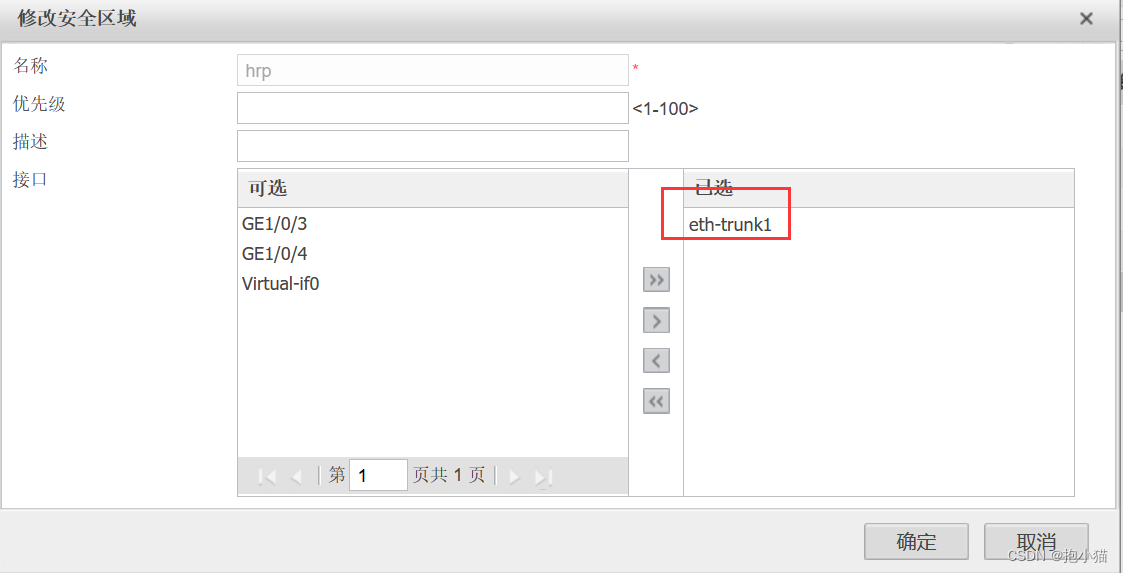

先配置一个hrp区域

创建安全策略

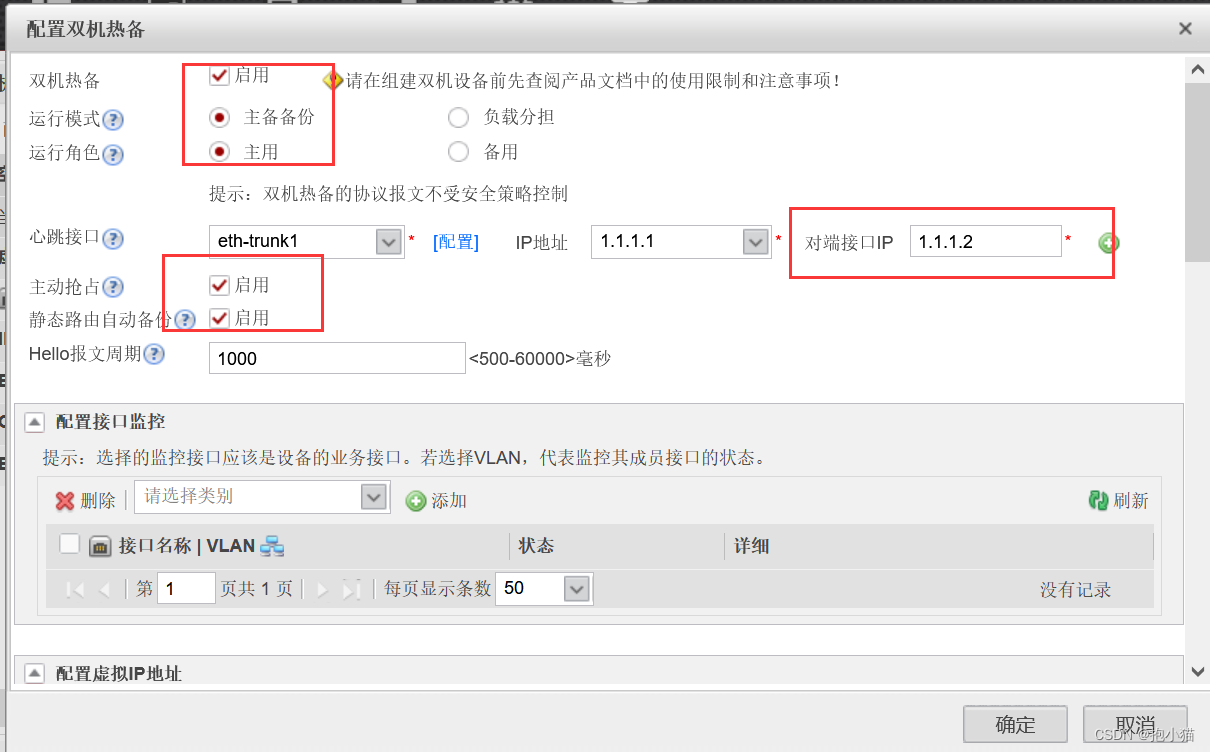

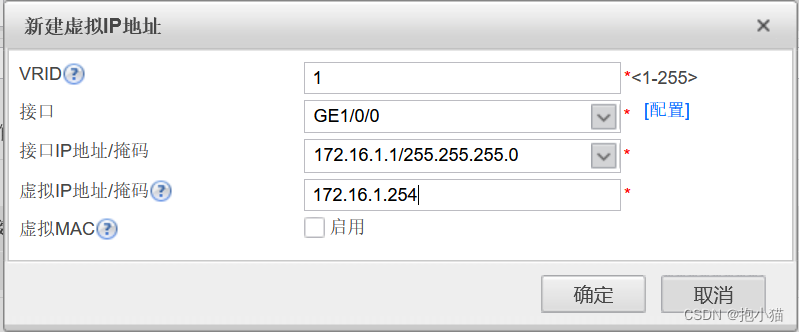

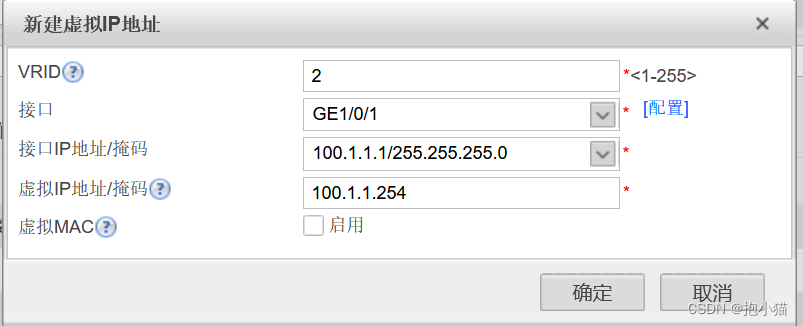

配置双机热备

可以配置接口监控

8、配置完成后在备份机上进行一致性检测，并同步配置

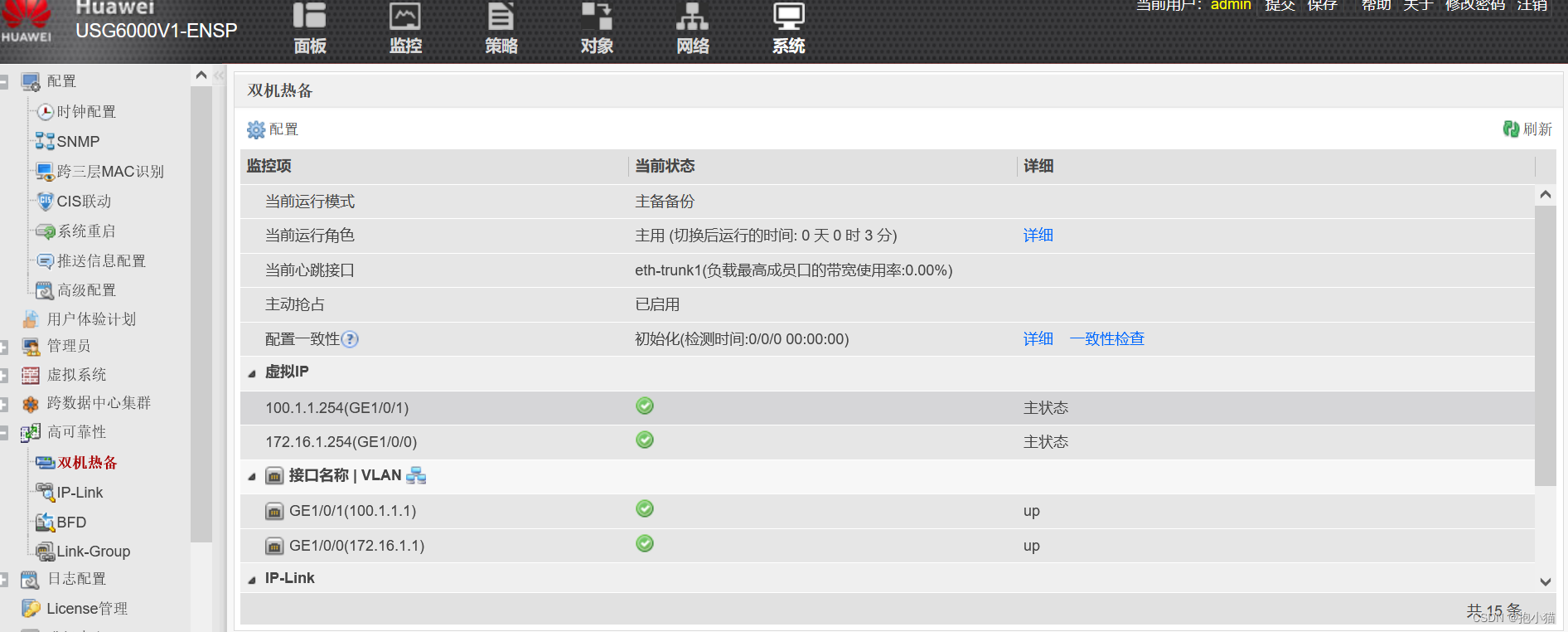

9、在主防火墙上查看

配置成功

10、测试能否切换

1）将防火墙左侧的链路断开

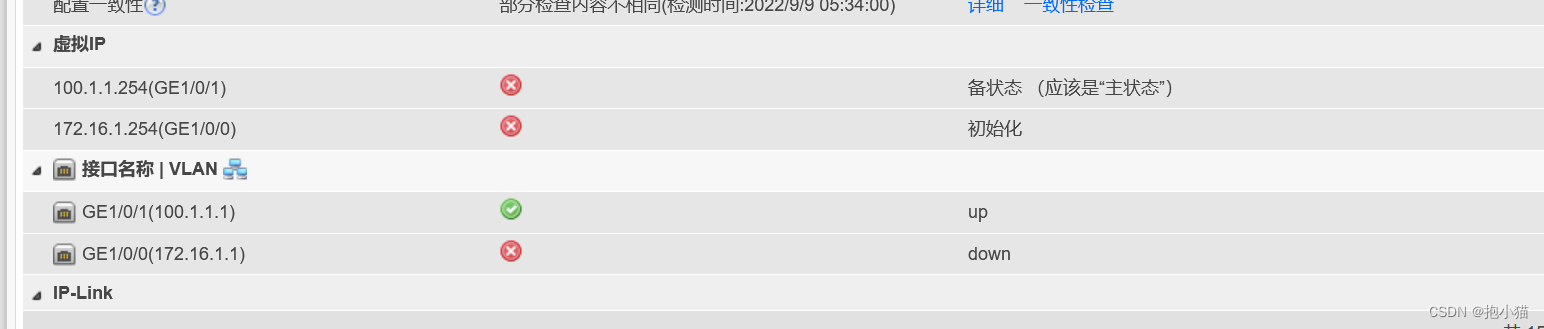

2）在原来主防火墙上查看，已经切换成备防火墙

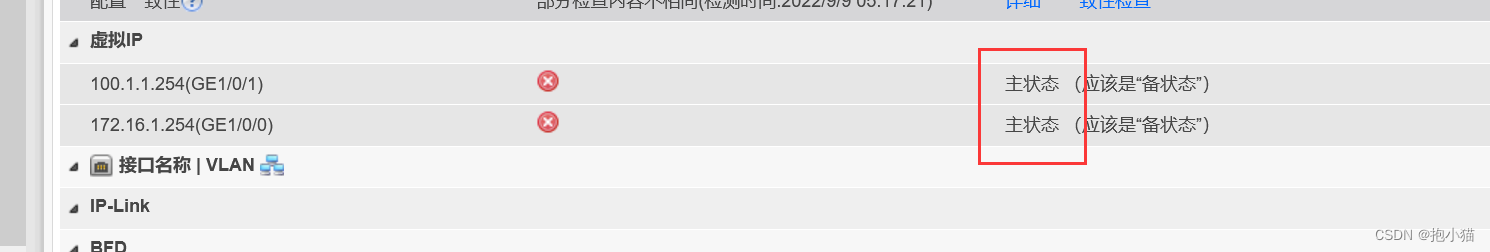

3）切换到备份防火墙上查看已经切换到主状态

 此时双机热备就完成了
