可视化pytorch网络模型（根据代码出图）、各阶段输入输出形状、参数量（占显存大小）

可视化网络模型可以使用tensorboard和netron，这里netron对应复杂模型处理的比较好，tensorboard出不了图。

各阶段输入输出形状可以使用torchsummary（使用pip install torchsummary 安装）

一、 可视化网络模型

首先需要现成的网络结构或自定义的网络结构。这里使用现成的ResNet网络

import torch
import torch.nn as nn
import torch.nn.functional as F


class XX(nn.Module):
    def __init__(self, in_channels=3,...):
        super(XX, self).__init__()

        pass
    def forward(self, x):

        return x
        pass

安装好torchsummary之后，使用简单的几行代码（模型实例化，输入形状即可）

from torchsummary import summary
model = ResNet(depth=18)
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
model.to(device)
summary(model,(3,1300,800))  #（3，1300，800）输入形状

其中summary默认device是‘cuda’，可以改成以下代码,让模型和输入统一，（不会出现“RuntimeError: Input type (torch.cuda.FloatTensor) and weight type (torch.FloatTensor) should be the same”的错误）

summary（model,(3,1300,800),device=device）

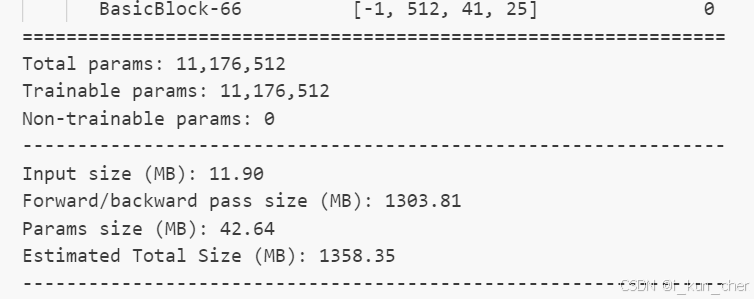

输入结果如下

二、 可视化网络模型

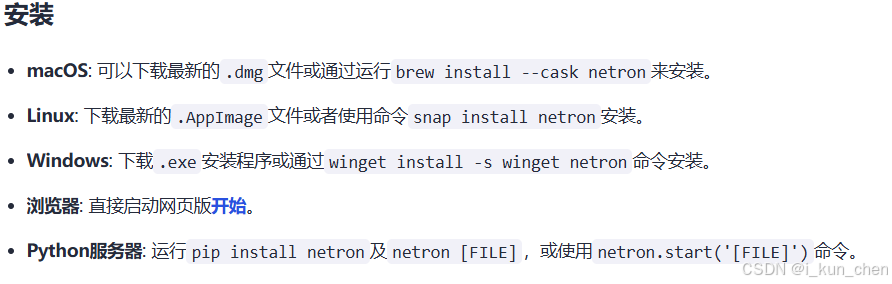

安装netron或tensorboard。  推荐使用netron

1. netron GitHub地址

通过以下代码进行可视化模型

import netron
# 实例化网络和输入形状
model = ResNET(depth=18)
input_sample = torch.randn(1, 3, 64, 64)

# 方式一 保存pth文件 并让netron读取
# model_path = 'cross.pth'
# torch.save(model.state_dict(),model_path)

# 方式二  导出onnx格式并读取
torch.onnx.export(model,input_sample,f='cross.onnx')
netron.start('cross.onnx')

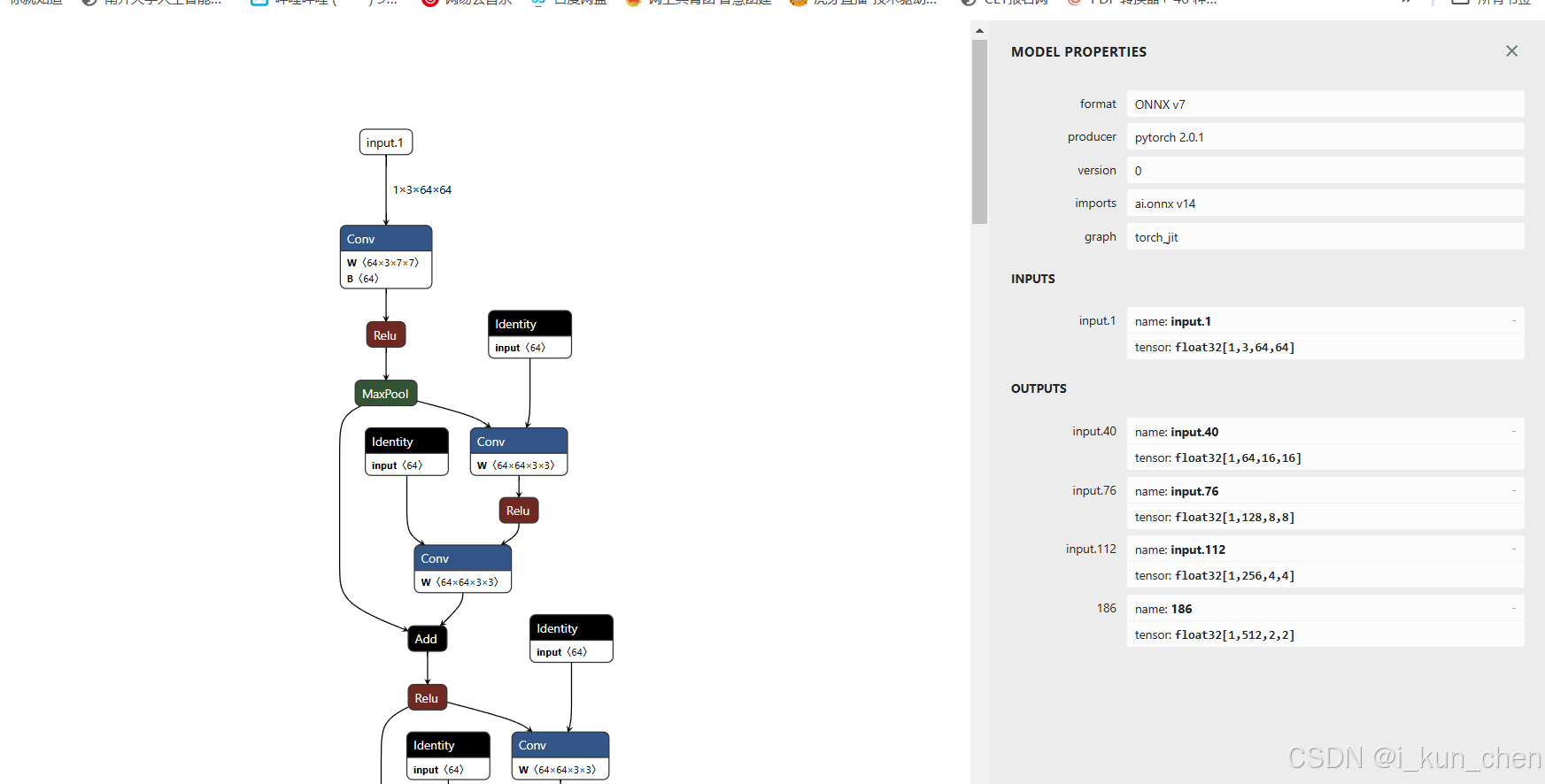

用本地浏览器（推荐edge）打开代码运行提供的网址，即可看到网络模型

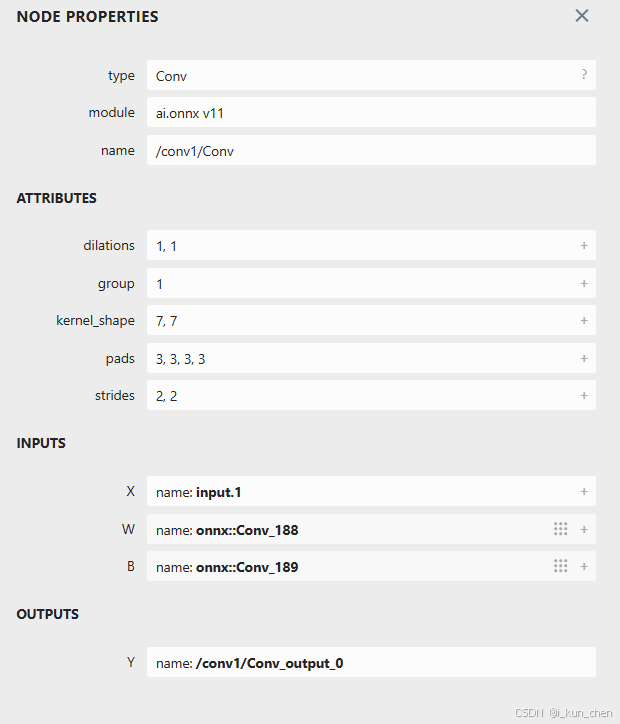

并且可以点击其中任意一模块查看输入输出等详细信息

2 tensoboard

model = ResNet(depth=18)
input_sample = torch.randn(1,3, 64, 64)
log_dir = 'runs/cnfe'
if os.path.exists(log_dir):
    shutil.rmtree(log_dir)

# 创建一个TensorBoard记录器
writer = SummaryWriter(log_dir)
output = model(input_sample)
print("模型输出尺寸：", output[0].shape)

# 将模型的计算图添加到TensorBoard
writer.add_graph(model, input_sample)
print("计算图已成功写入 TensorBoard。")


# 关闭TensorBoard记录器
writer.close()

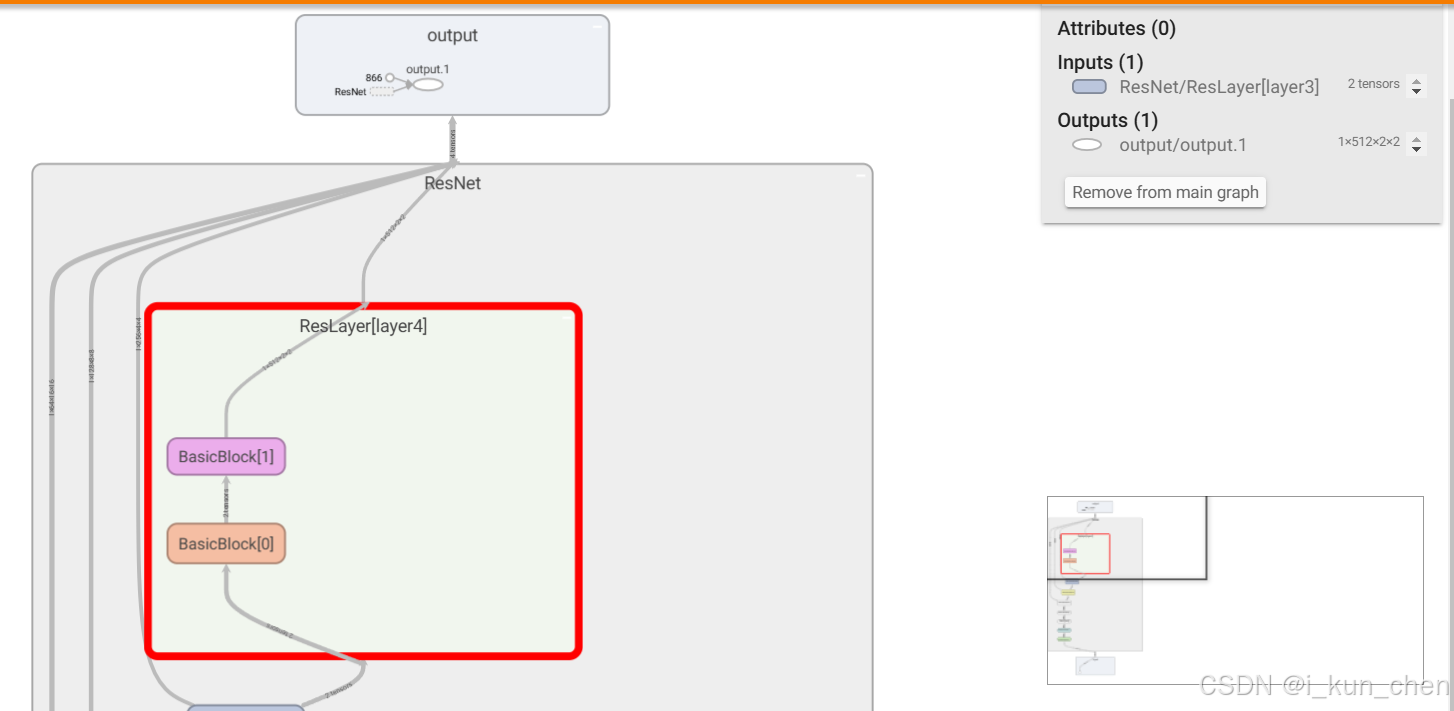

终端输入tensorboard --logdir=runs （路径一定要对，不然找不到）
