基本完成后，我们还要进行一些后期的处理与调整

1.丝印处理

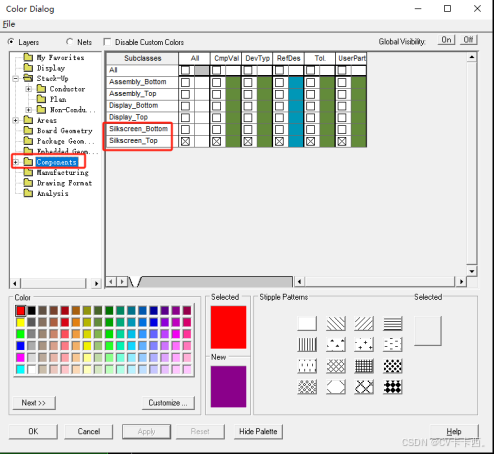

显示

文本大小：

之前在TEXT中已经设置了文本1 现在选中所有丝印进行调整。Edit->change

只选文本，然后框住所有丝印即可自动修改

大小修改后把丝印调整到合适的位置即可

自定义丝印与修改：

2.DRC检查及其他检查
