Allegro 入门流程 （二）

┗|｀O′|┛ 哎 好累啊 我们继续 之前是基础设置及导入网表 接下来开始放置元器件

1.放置元件

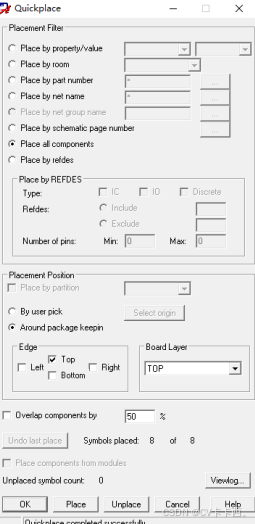

主菜单place-> quickplace（或者manually也行）

放置前

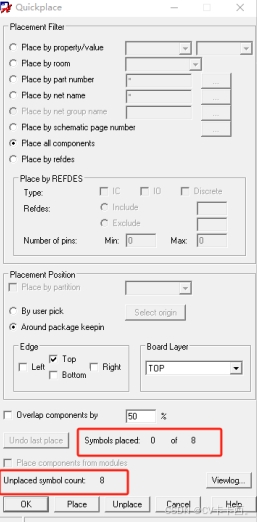

点击Place前                                                           点击Place后



放置成功

2.规则设置

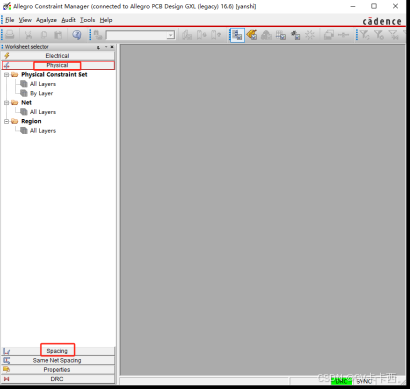

主要设置线宽与线距

2.1线宽

只提供参考，具体数值具体分析

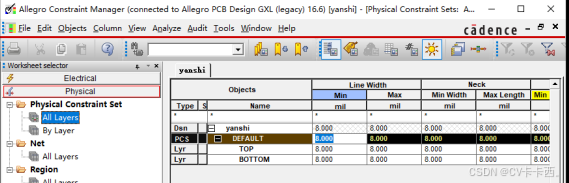

默认线宽改为8mil（0.2mm）

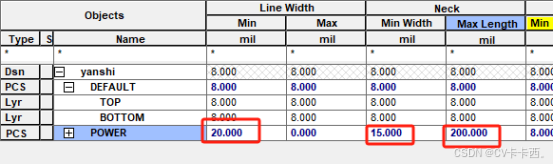

设置电源规则

右键default create 创建一个新区域名power

过孔前辈推荐 VIA20D10 VIA31Dxx

网络设置（将前面设置的规则添加到具体网络）

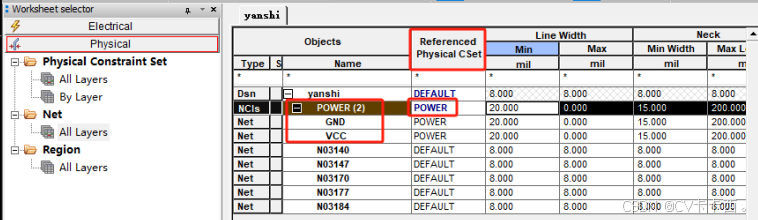

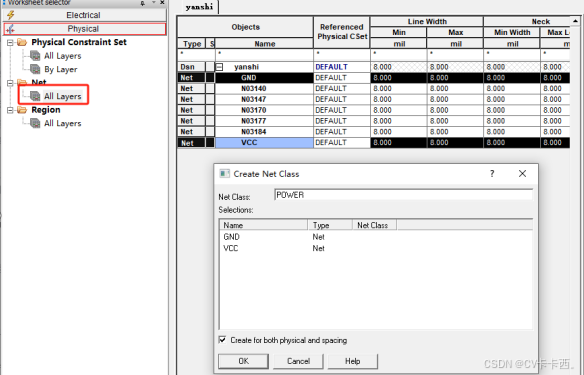

将需要power线宽的网络加在一起,create建一个new class

后续添加其他规则如差分等同理

参考：
