三菱A800变频器板卡A8NC使用说明

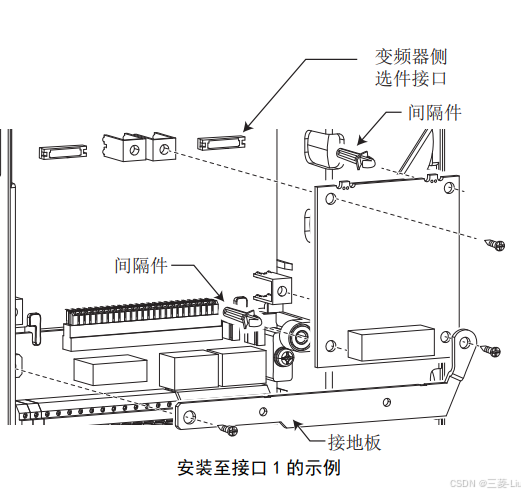

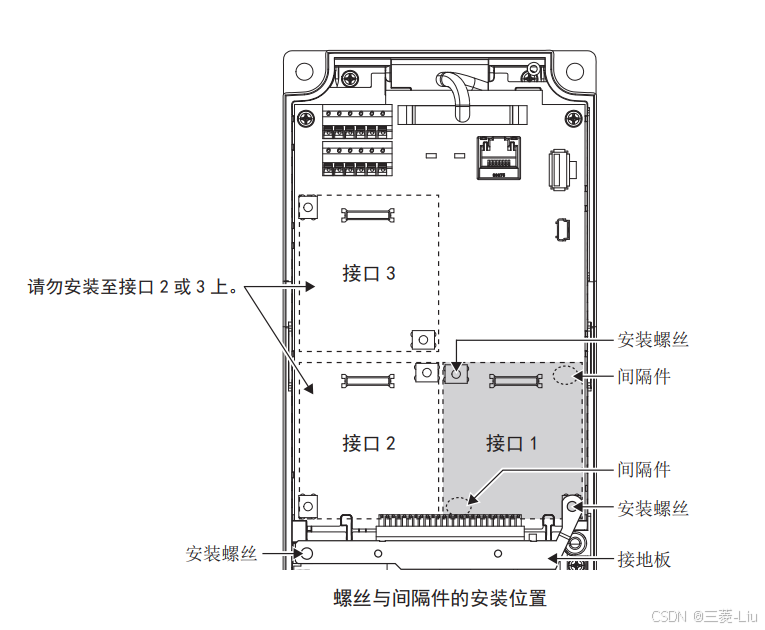

一、选件的安装

 二、终端电阻选择开关的设定

       预先对作为终端站的变频器(FR-A8NC)进行终端电阻选择开关的设定或带终端电阻的一触式连接器插头的连接，终端电阻选择开关的规格如下表所示。
(初始状态(1-0FF、2-0FF)为无终端电阻。)

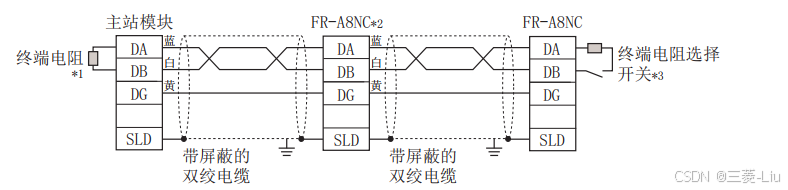

三、连接多台变频器时

       作为 CC-Link 的远程设备站的1站共用链接系统，用可编程控制器的程序，通过控制监视进行多台变频器的 FA 化。CC-Link专用电缆的屏蔽线连接至各模块的“SLD”

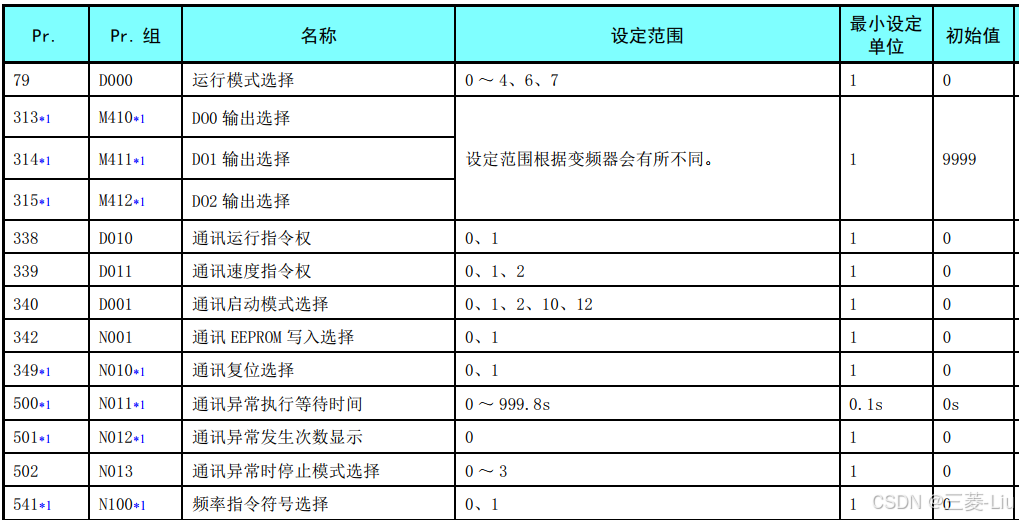

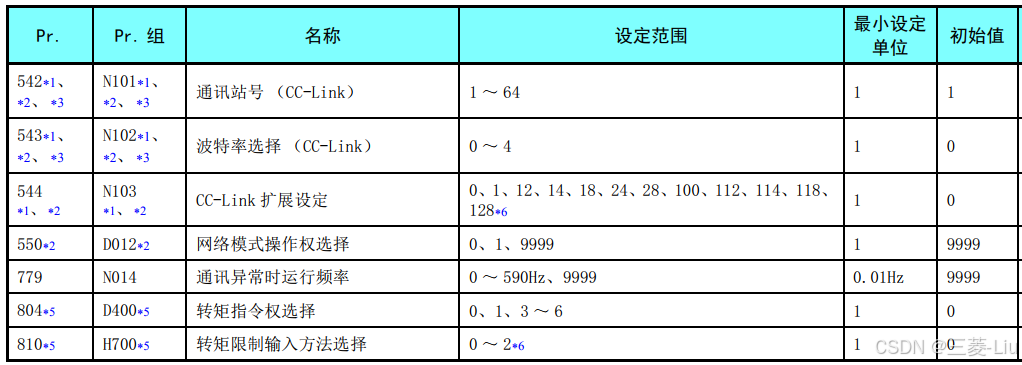

 四、参数一览

      以下为使用内置选件(FR-A8NC)时相关的参数。
请根据需要进行设定。



*1、安装内置选件(FR-A8NC)时可显示的参数。
*2、变频器复位后或下次电源 ON 时将反映设定值。
*3、变更设定值后 LED 的“L.ERR”会闪烁。变频器复位后，会反映设定值，LED 会熄灯。
*4、关于各参数的详细内容，请参照变频器本体的使用手册(详细篇)。
*5、仅 FR-A800 系列可以设定。
*6、Pr.544 =“24、28、128”、Pr.810 =“2”在变频器本体支持时可以设定。(参照第 68 页)淞6*！
