【 高级计算机网络】区域互联实验

高级计算机网络实验报告

实验名称：区域互联

---

一. 实验目的及实验环境

实验目的

使运行RIP和OSPF的两个区域实现互联

实验环境

Ensp

---

二. 实验内容及要求

实验内容

使用PT或ENSP模拟器搭建具有2个AS的网络拓扑，要求每个AS至少包含4个路由器和4台主机，一个AS中配置RIP协议，一个AS中配置OSPF协议，两个AS的ASBR间配置BGP4协议。 所有路由器和主机配置完成后能够保证网络的互连互通。将配置好的网络的PKT文件和实验报告打包提交到系统。

---

三．实验步骤

1.构建网络拓扑

使用eNSP软件搭建包含2个AS的网络拓扑，其中每个AS包含4个路由器和4台主机。

• AS1：包括主机PC1、2、3、4和路由器R1、2、3、4。内部使用RIP协议。
• AS2：包括主机PC5、6、7、8和路由器R5、6、7、8。内部使用OSPF协议。

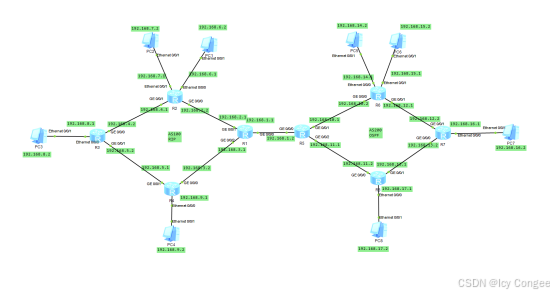

搭建的网络拓扑如下图所示

2.配置IP地址

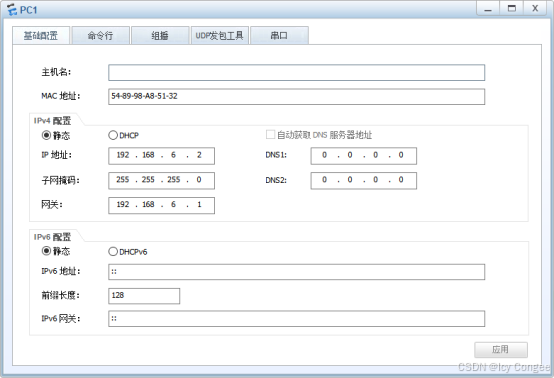

(1)为主机配置ip地址

双击PC图标，在基础设置处填写ip地址、子网掩码及网关信息。

（其他IP主机配置类似）

(2) 为路由器配置ip地址

双击路由器图标，在命令行窗口输入配置IP的命令。以配置路由器R1为例，命令代码如下：

sy 									//进入系统视图
interface GigabitEthernet 0/0/0 	//进入g0/0/0接口配置
ip address 192.168.1.1 24			//配置ip接口
quit 								//退出当前视图
interface GigabitEthernet 0/0/1
ip address 192.168.2.1 24
quit
interface GigabitEthernet 0/0/2
ip address 192.168.3.1 24

（其他IP路由器配置类似）

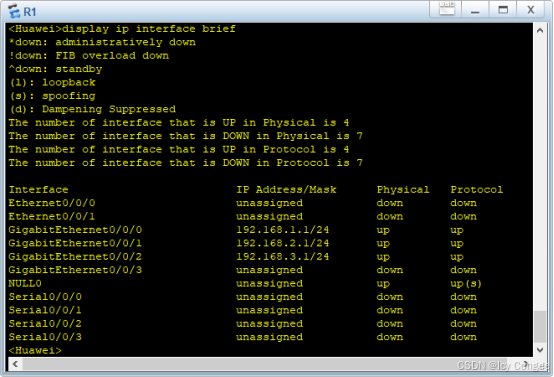

结果展示：

3.配置RIP协议

双击路由器图标，在命令行窗口输入配置RIP协议的命令。以配置路由器R1为例，命令代码如下：

sy
rip
network 192.168.1.0
network 192.168.2.0
network 192.168.3.0

（其他RIP路由器配置类似）

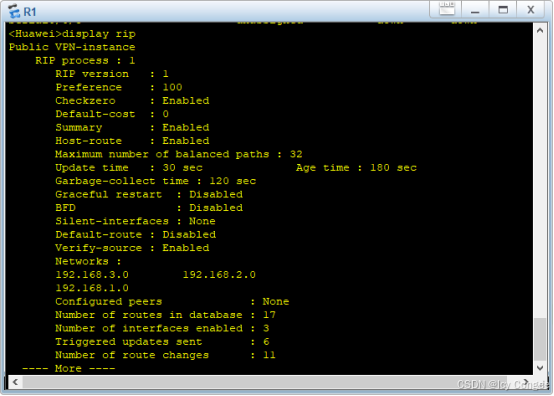

结果展示：

4.配置OSPF协议

双击路由器图标，在命令行窗口输入配置OSPF协议的命令。以配置路由器R5为例，命令代码如下：

sy
ospf 1
area 0
network 192.168.1.0 0.0.0.255
network 192.168.10.0 0.0.0.255
network 192.168.11.0 0.0.0.255

（其他OSPF路由器配置类似，网络地址根据实际情况调整）

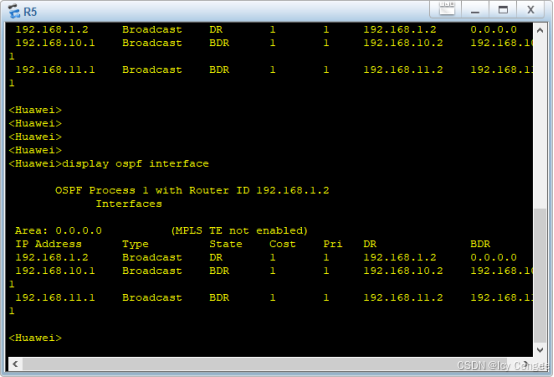

结果展示：

5.配置BGP协议

双击选择边界路由器（R1和R5）图标，在命令行窗口输入配置BGP协议的命令。以配置路由器R1为例，命令代码如下：

sy
bgp 100
peer 192.168.1.2 as-number 200
network 192.168.1.0 255.255.255.0
import-route rip 1

（R5的BGP配置类似，但AS号和邻居配置需相应调整）

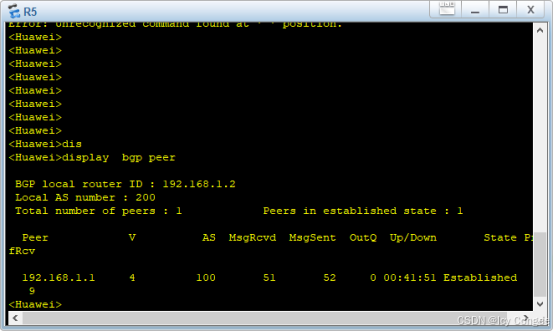

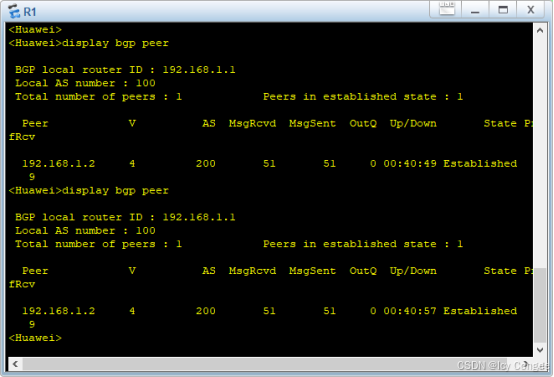

结果展示：

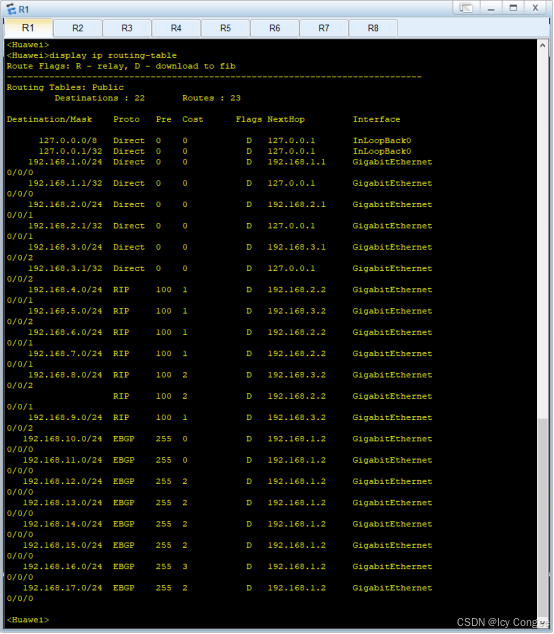

6.路由表展示

（其他路由表内容略，可通过命令查看并整理）

7.测试连通性

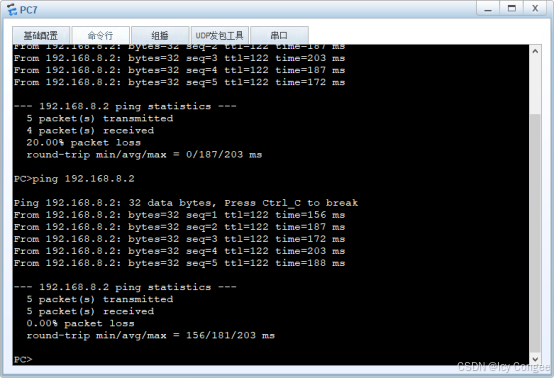

通过ping命令测试各主机之间的连通性，如PC7 ping PC3：

（确保所有测试均成功）

---

四．此次实验中使用的代码

<Huawei>

1.查询接口的IP配置

display ip interface brief

2.查询路由表

display ip routing-table

3.进入系统视图

system-view

4.保存配置

save
y

【Huawei】

1.进入接口，配置ip地址
(1)配置Ethernet接口IP

sy
interface Ethernet 0/0/1
ip address 192.168.15.1 24
quit

(2)配置GigabitEthernet接口IP

sy
interface GigabitEthernet 0/0/0
ip address 192.168.1.2 24
quit
interface GigabitEthernet 0/0/1
ip address 192.168.10.1 24
quit
interface GigabitEthernet 0/0/2
ip address 192.168.11.1 24

撤销操作

sy
interface GigabitEthernet 0/0/0
undo ip address

2.配置RIP

sy
rip
network 192.168.1.0
network 192.168.2.0
network 192.168.3.0
display rip

3.配置OSPF

sy
ospf 1
area 0
network 192.168.11.0 0.0.0.255
network 192.168.13.0 0.0.0.255
network 192.168.17.0 0.0.0.255
display ospf interface

撤销操作

sy
ospf 1
area 0
undo network 192.168.11.0 0.0.0.255

4.配置BGP

sy
bgp 200
peer 192.168.1.1 as-number 100
network 192.168.1.0 255.255.255.0
import-route ospf 1
display bgp peer

撤销操作

sy
bgp 200
undo peer 192.168.1.1
