HCIP第十五天笔记（企业网的三层架构、VLAN以及VLAN 的配置）

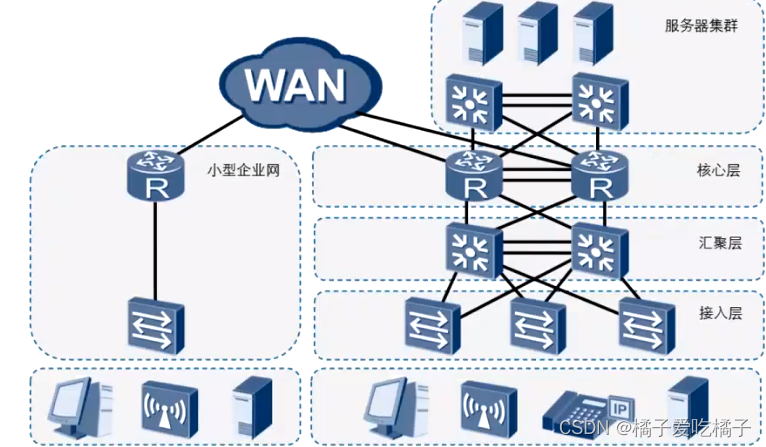

一、企业网的三层架构（企业网搭建时的一个参考建议方案）：

园区----工厂、政府机关、写字楼、商场、校园等这些公共场所为了实现数据互通而搭建的网络称为园区网（“城市，除了街道，都是园区”），不同园区搭建网络其侧重点不同，但是都可以参考三层架构来进行搭建。

1、接入层:

    提供终端设备（电脑等）接入网络------主要由接入层交换机构成----接入层交换机主要由二层交换机组建，二层交换机指的是通过识别MAC地址查询MAC地址表来进行二层转发的设备。（//二层交换机自身不需要MAC地址）

    “无线永远是有线的最后一公里”----主要是因为无线收发设备最终还是需要通过网线接入到有线网络中，

    AP-----无线接入点

    WLAN（//家庭中WLAN的接入小区部署的运营商）------无线局域网------从广义上来讲，指以无线电波、激光，红外等来代替有线局域网中的部分或全部传输介质所构成的网络。

    无线的缺陷：

     1、传输速率低于有线，并且信号强度存在波动，和信号发射点位置越远，信号越弱。
     2、无线信号穿透性较差（//信号越高，穿透性较差，基站越多，比如5G）
    以太网可以实现频分
    3、上网用户数量增多，则网络卡顿严重
    CSMA/CD----载波侦多路访问/冲突检测（//类似于排队，将信号依次排序好，然后检测前一个是否发完，看前一个是否有信号，如果前一个信号没有了，那就发第二个）

    无线网络没有使用冲突检测技术的原因：

    1、无线网络本身信号强度动态范围非常大，往往收到的信号强度可能远小于发出时的强度，所以，检测冲突比较困难。
    2、在无线网络的应用场景中，存在很多冲突无法检测的场景

CSMA/CA------载波侦听多路访问/冲突避免

    1、即使没有侦听到信号时，也不立即发送信息，而是先执行避让动作，给自己设计一个随机的计时器，时间到了之后，在发送信息。

     2、CSMA/CA技术，为了保证传输的数据的可靠性，采用了停等式流控----每发一个数据包，要求对方回复ACK进行确认，否则重传。

2、汇聚层（//使用三层交换机)----- 接入层交换机将收集到的流量，需要进行汇聚，则形成了汇聚层.

     汇聚层设备一般选用三层交换机来完成，三层交换机特点：既有二层交换机实心二层转发所使用的二层口，也有类似路由器可以实现三层转发的三层口。

    三层口和二层口最直接的一个区别：三层口需要配置IP地址，则也需要具有MAC地址），所以，在三层 交换机当中，即拥有MAC地址表以及路由表，相当于是二层交换机和路由器集成的产物。

    企业网的三层架构-----核心思想------冗余（备份）------保证网络的稳定性

1、线路冗余
2、设备冗余
3、网关冗余
4、UPS冗余-----UPS-----不间断电源

3、核心层--------主要作用完成私网和公网之间的数据的快速转发。

    核心层一般是使用路由器作为核心设备。

二、VLAN

      V-----虚拟
      LAN---局域网------广播域

     虚拟局域网-------可以理解为虚拟的广播域，交换机和路由器协同工作后，将原来一个广播域逻辑上划分成多个虚拟的广播域。
