记录一个用PNP管的简单电路

最新推荐文章于 2025-04-10 16:57:46 发布
最新推荐文章于 2025-04-10 16:57:46 发布
阅读量1.7k 收藏 11
点赞数 10
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_50313695/article/details/134653360
版权

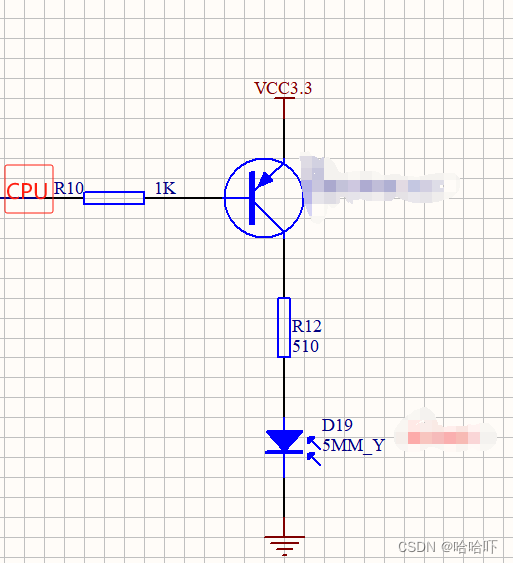

在这里插入图片描述
今天理解一下PNP三极管，上图电路使用的是PNP三极管，当PNP三极管的发射集电压与基极电压相差0.7V时，PNP管导通。所以当CPU给低电平时，PNP管导通，灯亮；高电平时，PNP管不导通，灯灭。
