一、安装STM32CubeMX

官网地址：下载链接
具体过程可参考博客:STM32CubeMX安装教程

二、配置STM32CubeMX

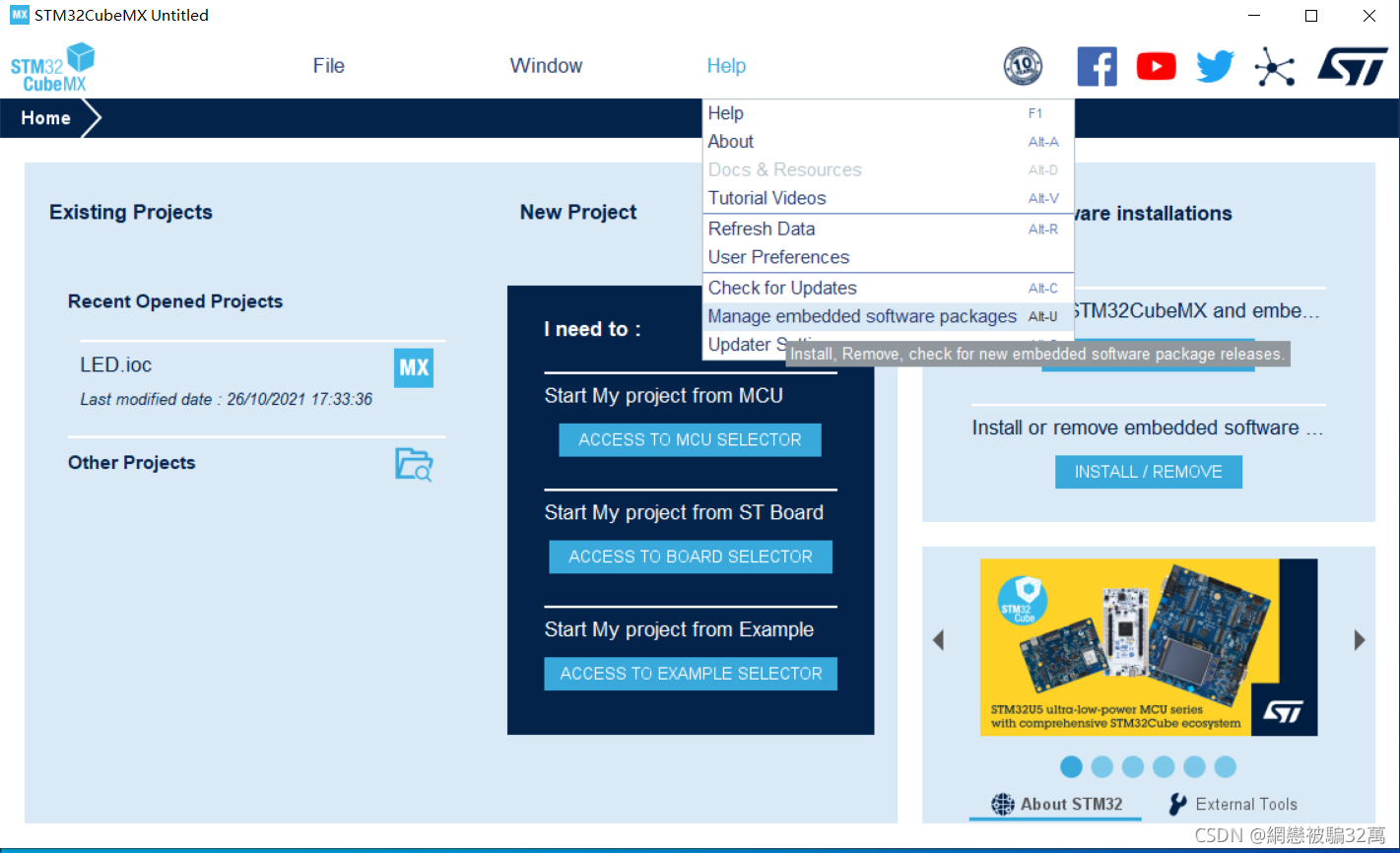

打开STM32CubeMX，选择Help下的Manager embedded software packages
在这里插入图片描述
芯片选择STM32F1
选择INstall Now,此过程需要联网

三、创建工程

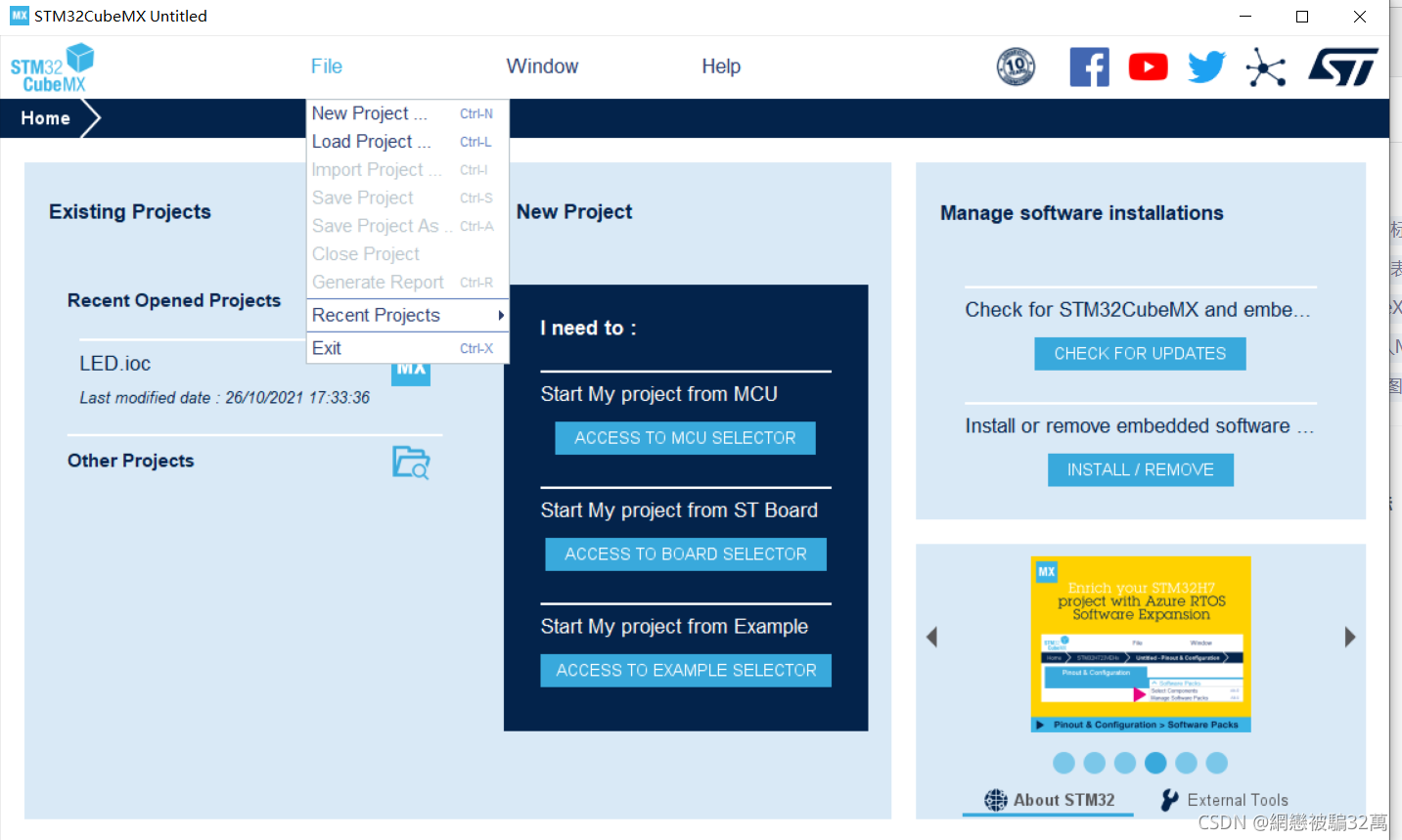

点击File选项下的New project
在这里插入图片描述

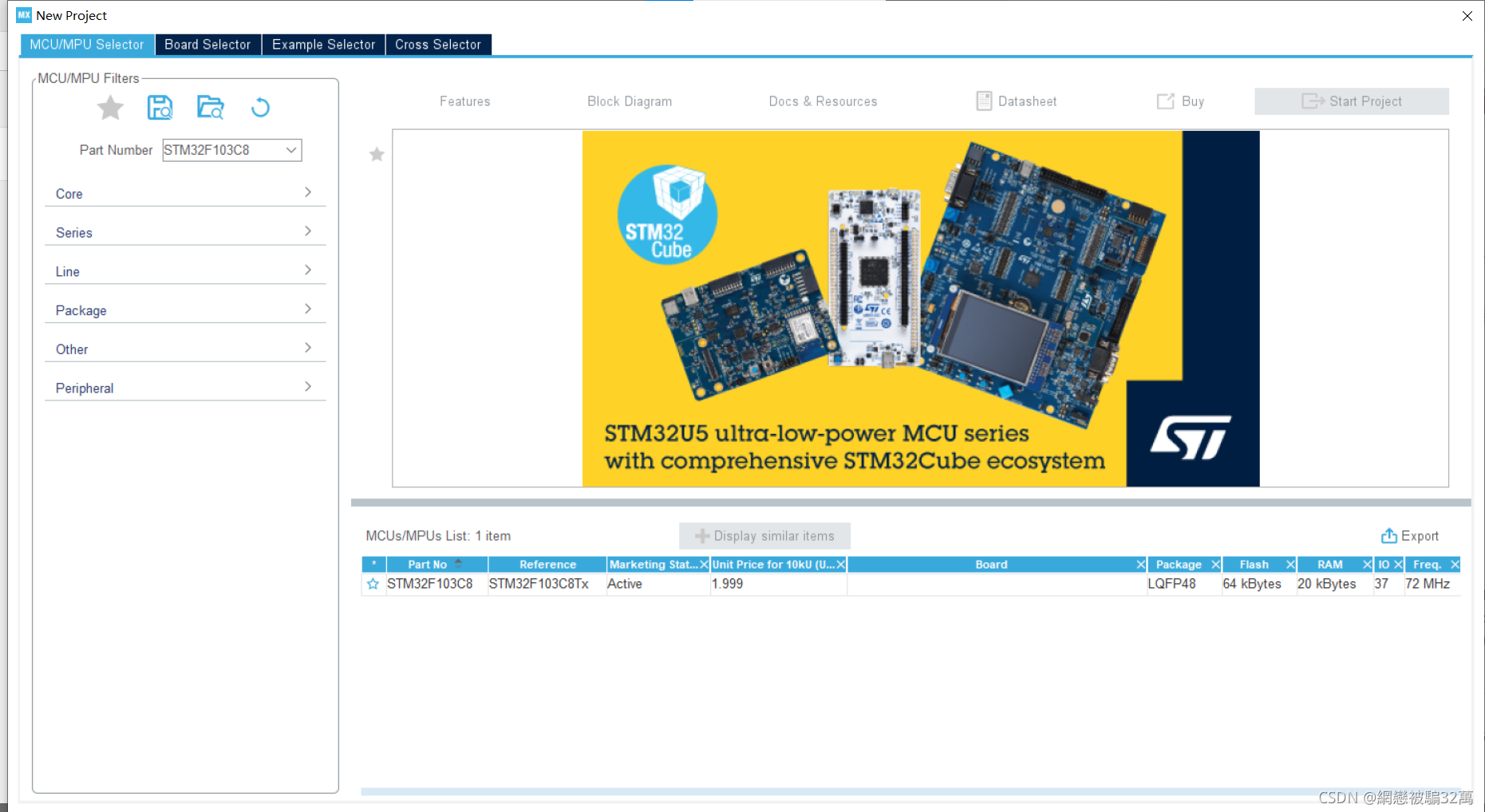

选择芯片
在Part Number处输入自己的芯片型号，笔者的为STM32F103C8。
在这里插入图片描述

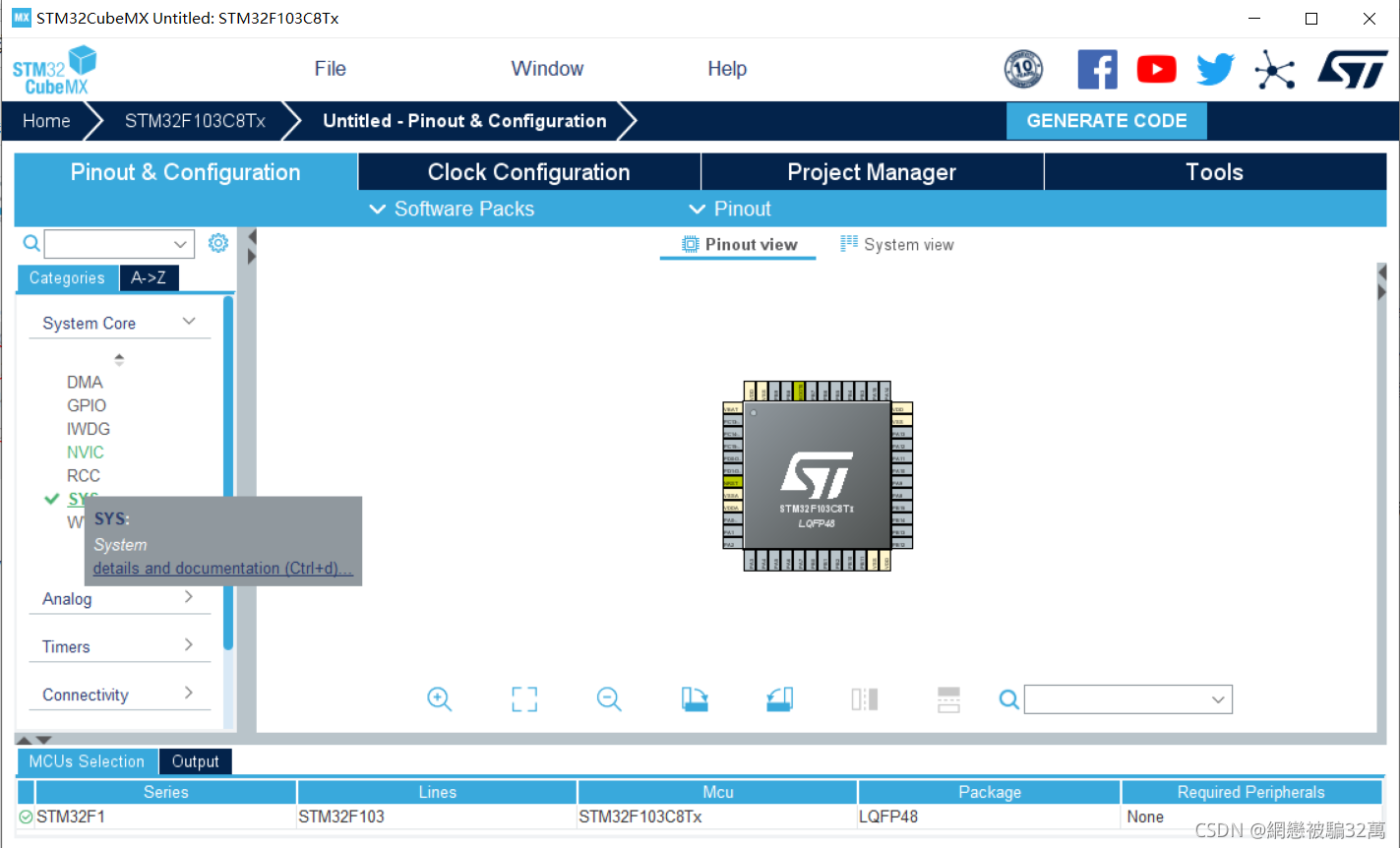

选择system core下的sys ，将debug设置为serial wire

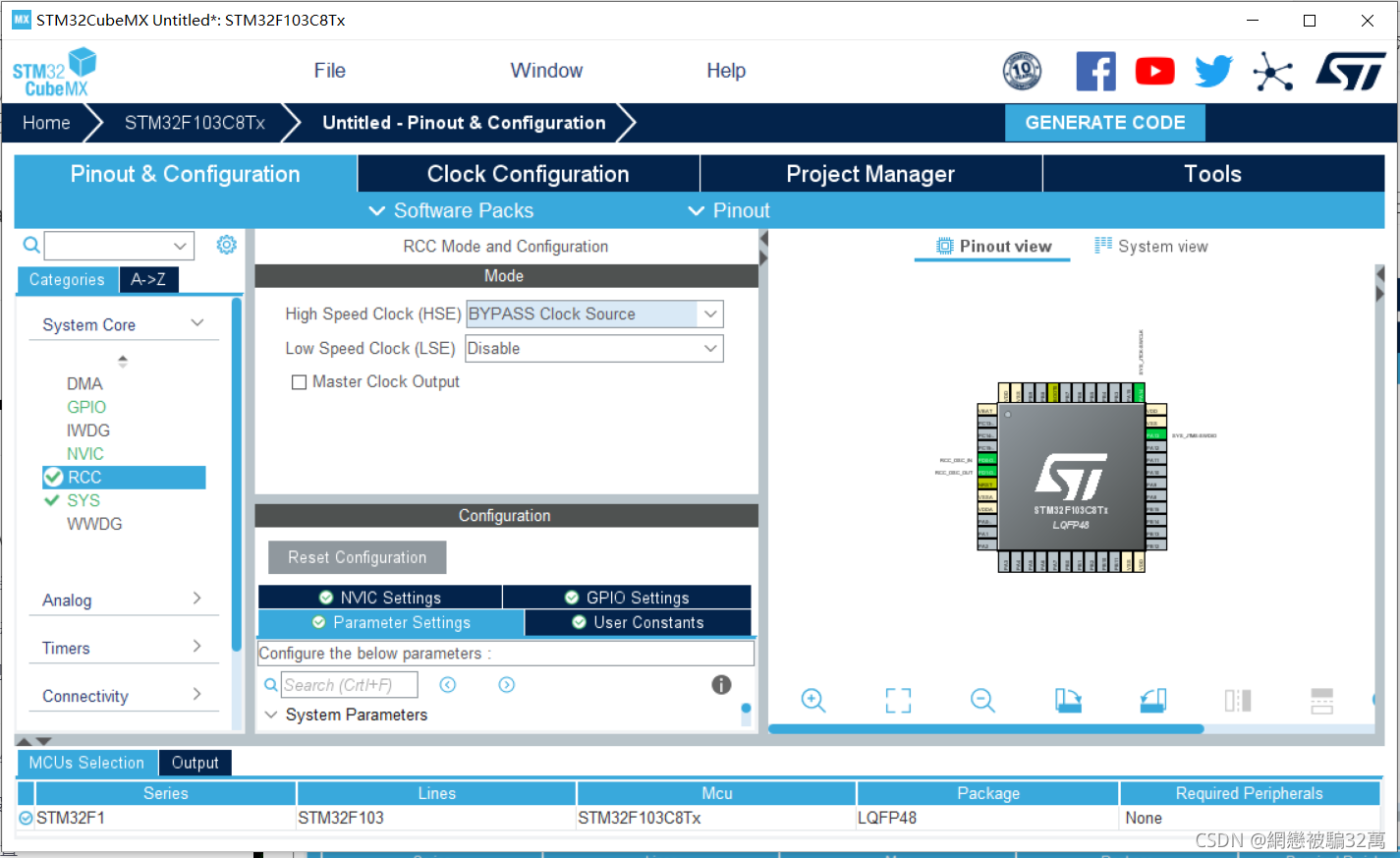

选择RCC，将High Speed Clock 设置为 Crystal/Ceramic Resonator

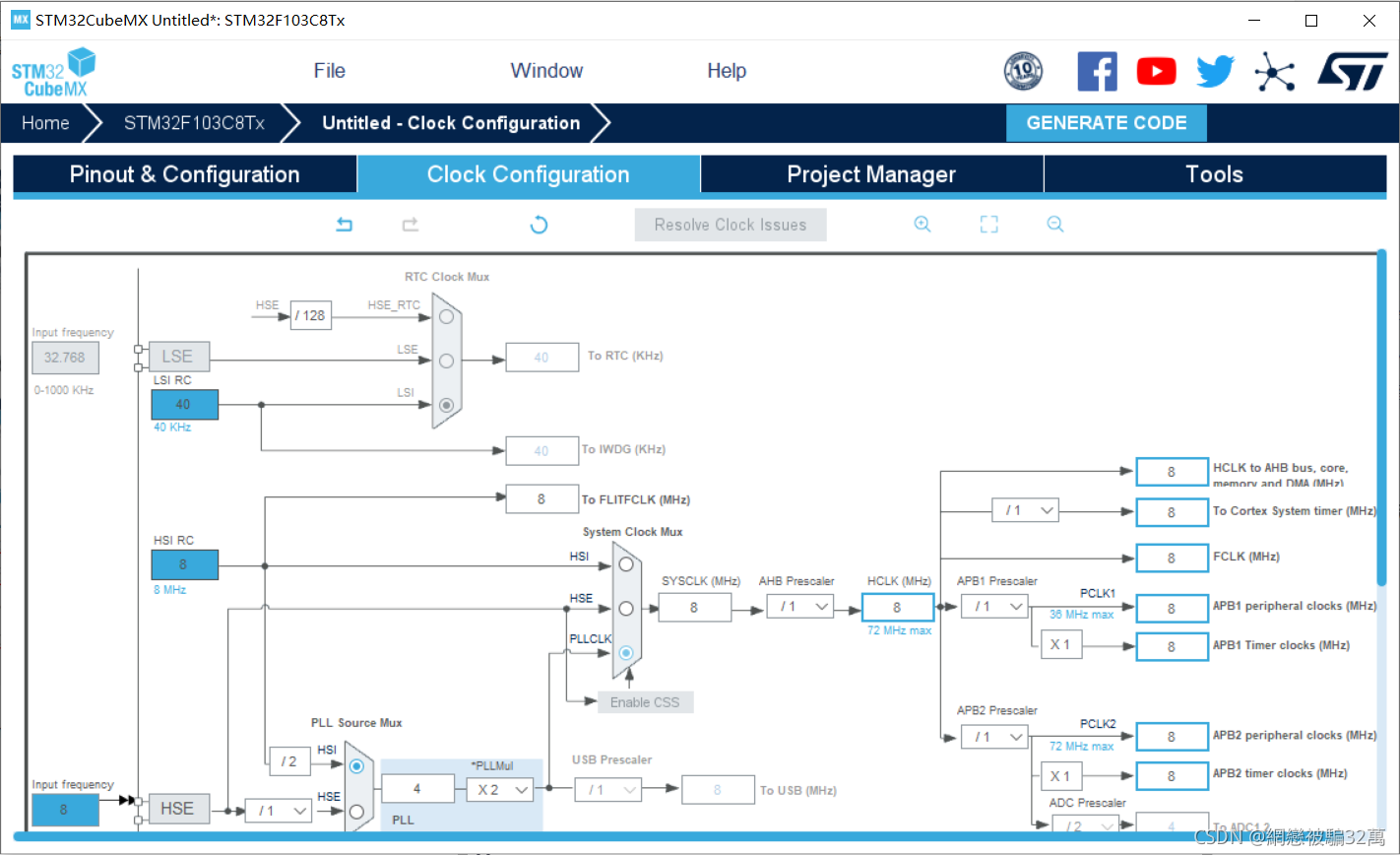

选择Clock Configuration

四、配置GPIO

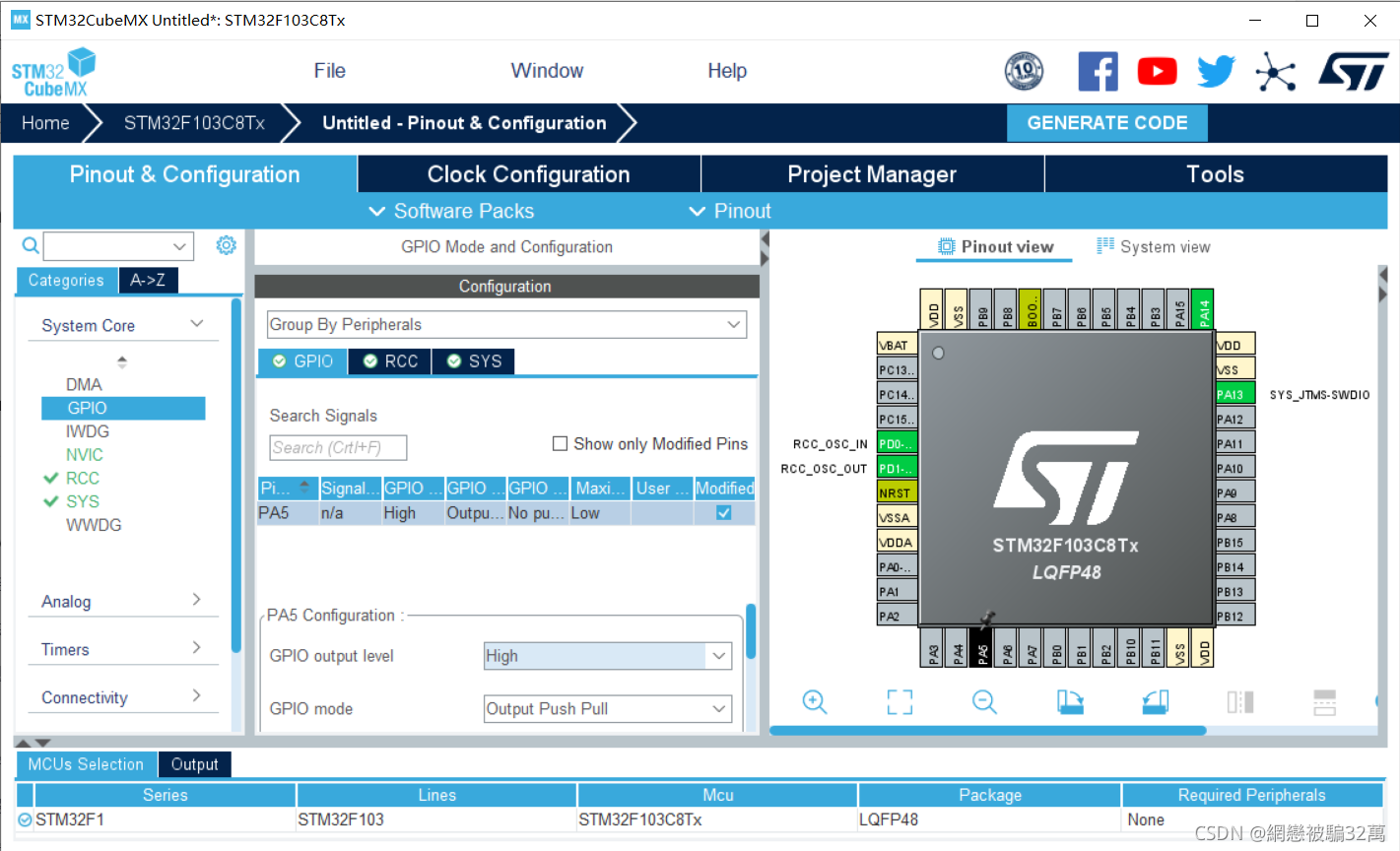

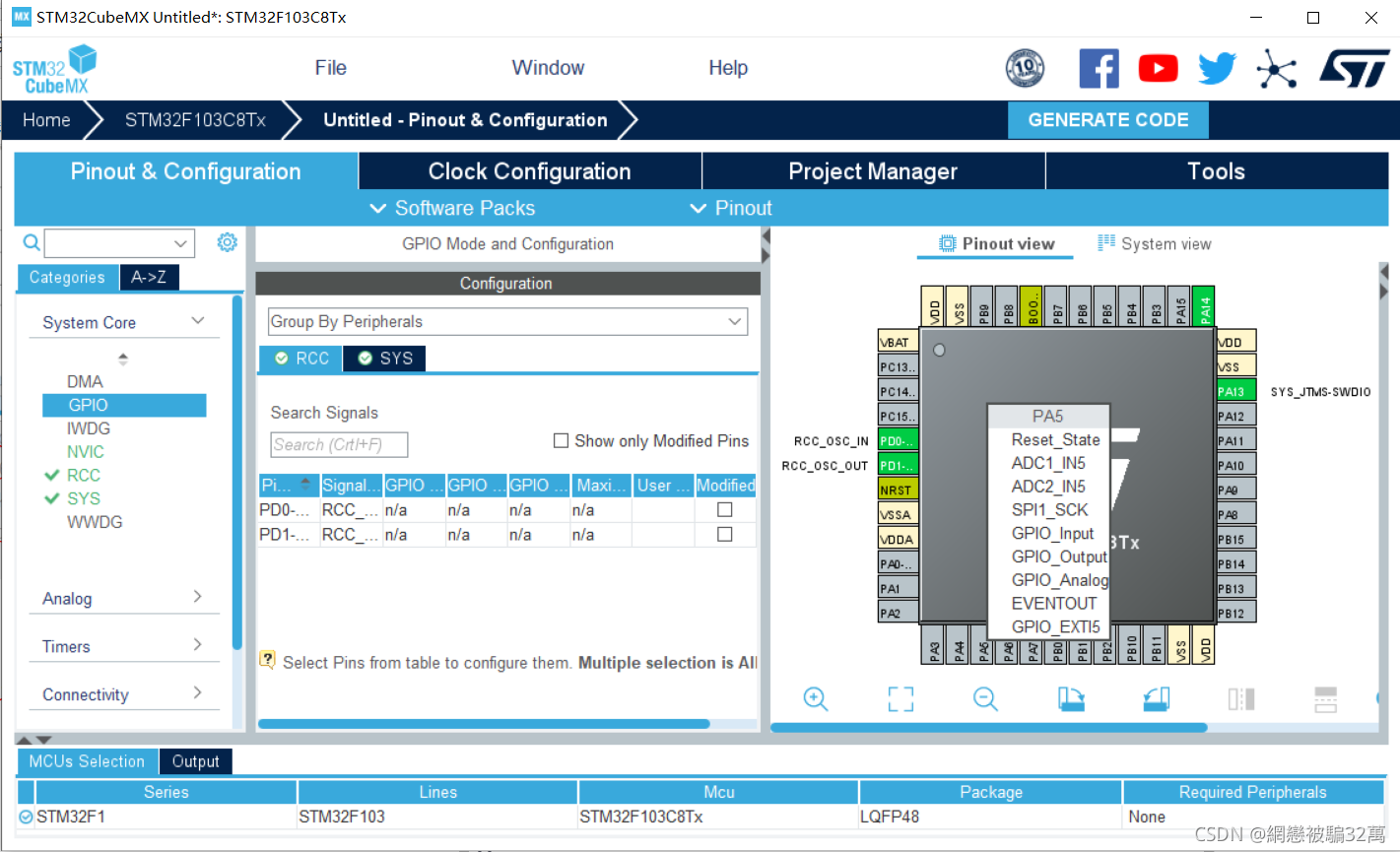

选择GPIO，一次将B5、B15、A5设置为GPIO_Output
在这里插入图片描述

笔者此处只示例一个，后续的自行添加！、

五、添加至Keil5

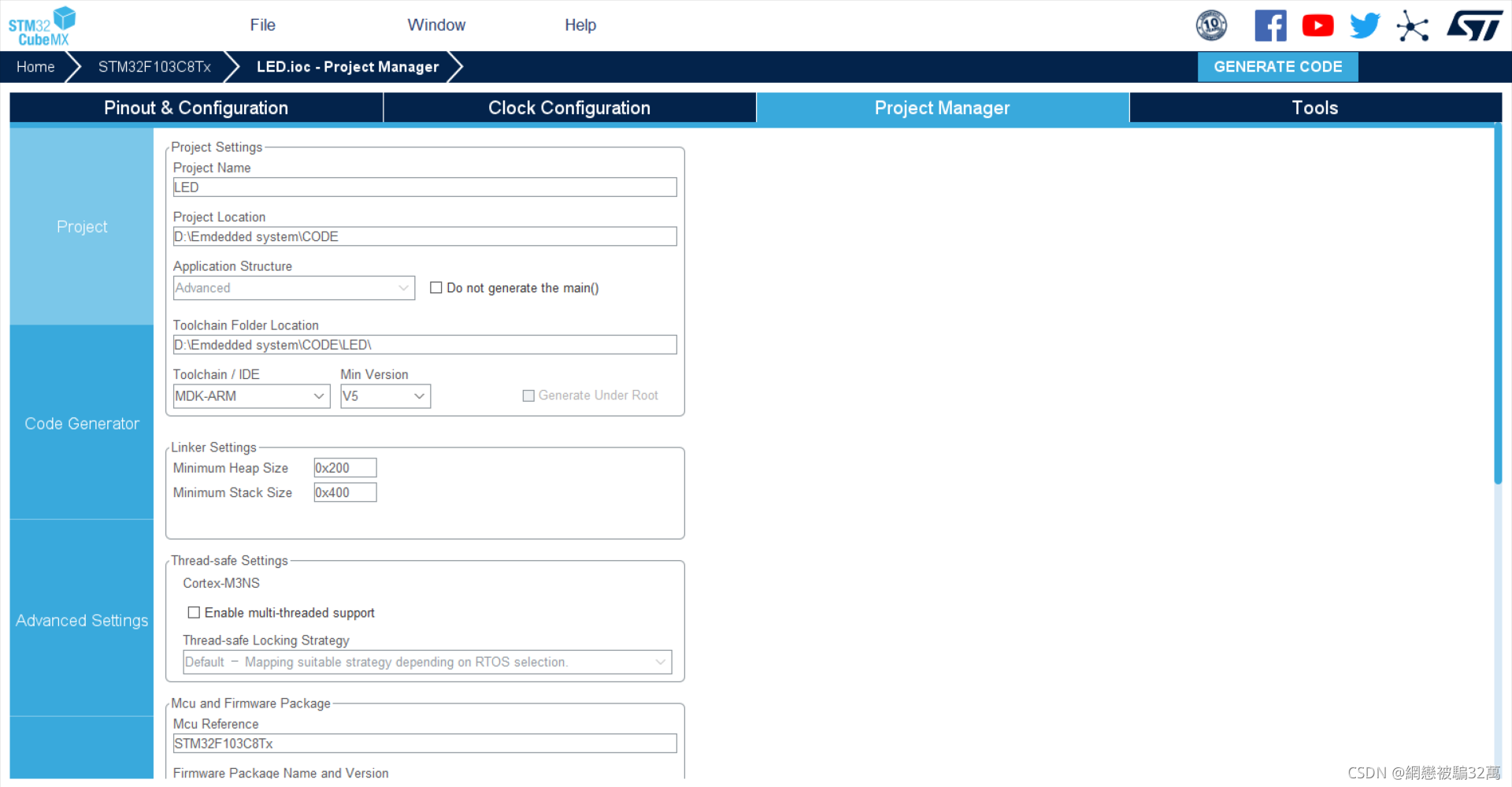

在project Manager下的Project中设置工程名称和工程路径，并且选择编译软件，由于我们使用Kei5，选择MDK-ARM
在这里插入图片描述

在Code Generate中选择第一个，然后Generate Code。
会有提示，选择open project 选择Keil5打开

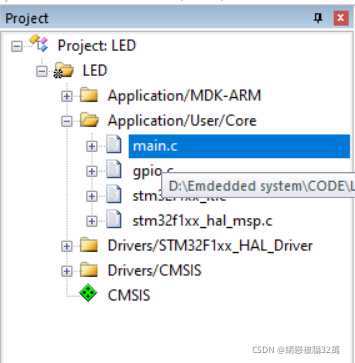

打开Application/User/Core中的main文件
在这里插入图片描述
找到while循环中的代码并在其中添加以下代码

	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_SET);  // 灯3灭
