【STM32学习笔记-按键控制LED灯】

STM32学习笔记-按键控制LED灯

---

一、原理图分析

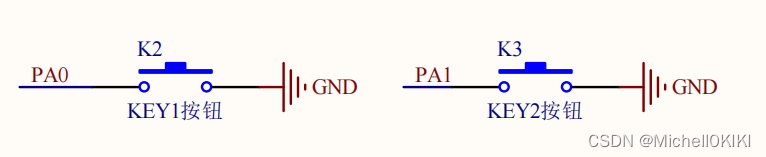

k2和k3左端连接PA0、PA1，右端连接GND。说明按键按下时输出为低电平。

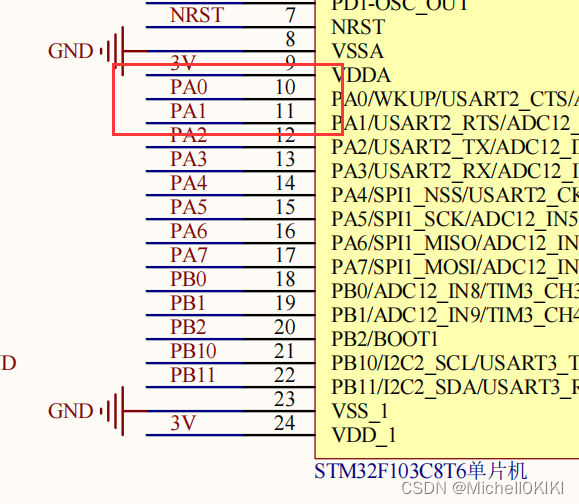

左端连接的PA0、PA1使用了A组接口

二、项目代码

1、按键无锁存main.c

#include "stm32f10x.h" //STM32头文件
#include "sys.h"
#include "delay.h"
#include "led.h"
#include "key.h"
int main (void){
   //主程序
	u8 a; //定义变量
	//初始化程序
	RCC_Configuration(); //时钟设置
	LED_Init();//LED初始化
	KEY_Init();//按键初始化
	//主循环
	while(1){

		//示例1：无锁存
		if(GPIO_ReadInputDataBit(KEYPORT,KEY1)){
    //读按键接口的电平
			GPIO_ResetBits(LEDPORT,LED1); //LED灯都为低电平（0）
		}
		else{

        	GPIO_SetBits(LEDPORT,LED1); //LED灯都为高电平（1）
