1. 实验原理

P0口是个多功能的引脚，它既可以向外部存储器传送地址信息和数据信息，也可以作为一个通用的I/O接口和其他硬件之间来传输数据信息，但是P0口无法输出高电平，本实验为实现四个LED灯的闪烁，在P0口外加一个上拉电阻来实现其引脚输出高电平，从而实现4个LED灯闪烁。

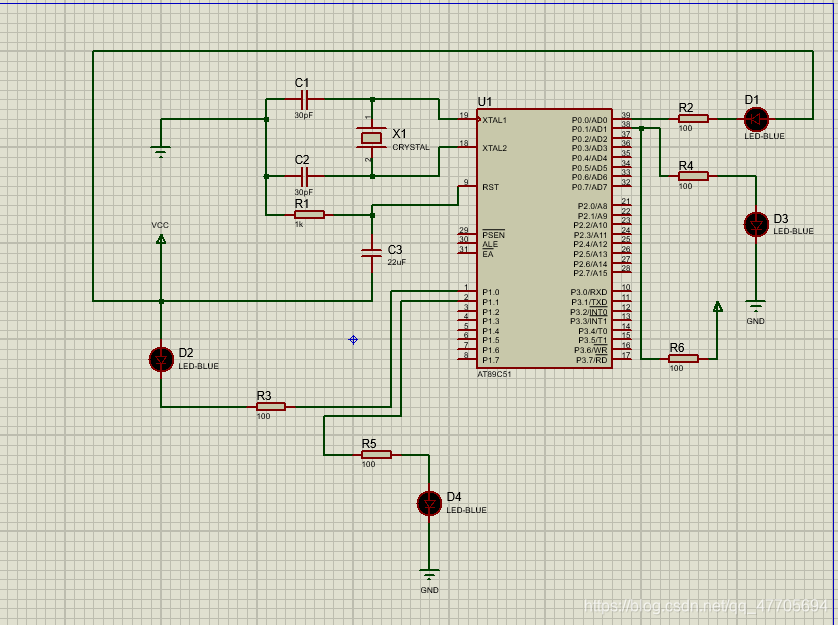

2.Proteus仿真电路图

在这里插入图片描述

3.所用元器件图

在这里插入图片描述

4.C51代码

#include<reg51.h>	//定义头文件

sbit LED1=P0^0;
sbit LED2=P1^0;
sbit LED3=P0^1;
sbit LED4=P1^1;	    //定义引脚

void delay(int ms) //定义延时子函数
{
	int i,j;
	for(i=ms;i>0;i--) //通过改变ms的次数来改变延时时间
	  for(j=110;j>0;j--);
}

void main()		 //main代表主函数，程序执行的部分
{
	LED1=1;		   //初始化
	LED2=1;
	LED3=0;
	LED4=0;
	while(1)
	{
		LED1=0;	 //点亮
		delay(1000);  //延时，调用延时子函数

		LED1=1;				//熄灭
		delay(1000);

		LED2=0;
		delay(1000);

		LED2=1;
		delay(1000);

		LED3=1;	 	//点亮
		delay(1000);

		LED3=0;		//熄灭
		delay(1000);

		LED4=1;
		delay(1000);

		LED4=0;
		delay(1000);
	}
}

5.问题分析及解决

①三极管及符号
三极管分为NPN型和PNP型（P为正极，N为负极）
（B为基极，C为集电极，E为发射极）
在这里插入图片描述
NPN型

PNP型
特性：例如用NPN型，当给基极B通高电平时，C与E是导通的，当给基极B通低电平时，C与E是截止的。

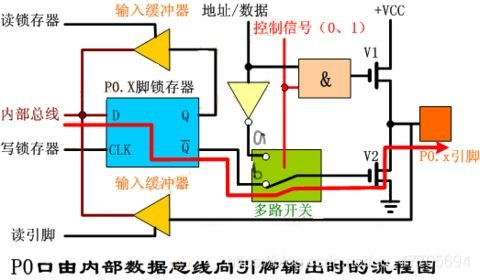

②P0口内部结构

P0口是个多功能的引脚，它既可以向外部存储器传送地址信息和数据信息，也可以作为一个通用的I/O接口和其他硬件之间来传输数据信息，P0口就是通过多路开关来实现这两个功能的切换，当开关打到a时就执行第一个功能，当开关打到b时就执行第二个功能。
关于D锁存器，当给它一个高电平1时，他的Q¯引脚就输出低电平0，当给它输入低电平0时，Q¯就输出高电平1。
V1，V2这两个MOS管的性质和NPN型的三极管是相似的，也就是给它输入一个高电平时，是导通的，反之，给他输一个低电平时，是截止的。

③P0无法输出高电平之问题分析及解决
当P0口作为通用I/O接口时(开关打到b),也就是V1这个MOS管是截止的，此时高电平不可以通过V1传输到P0引脚，也就是不能输出高电平。
当给D锁存器一个高电平1时,则Q¯输出0低电平,V2截止，
当给D锁存器一个低电平0时,则Q¯输出1低电平,V2导通，P0口输出低电平0（V2接地），为了输出高电平1，可外加一个上拉电阻来实现，此时D3就可以被点亮，而程序无需再做改动。
