配置实验拓扑，包括IP地址规划和防火墙接口划分。执行NAT策略，设置安全规则允许流量通过。测试PC间通信并验证地址转换。在HTTP服务器上做端口映射，使Client能访问Web服务。进行NAT域间和域内双向转换的配置与测试。最后，设置双机热备，确保高可用性，并测试主备切换功能。

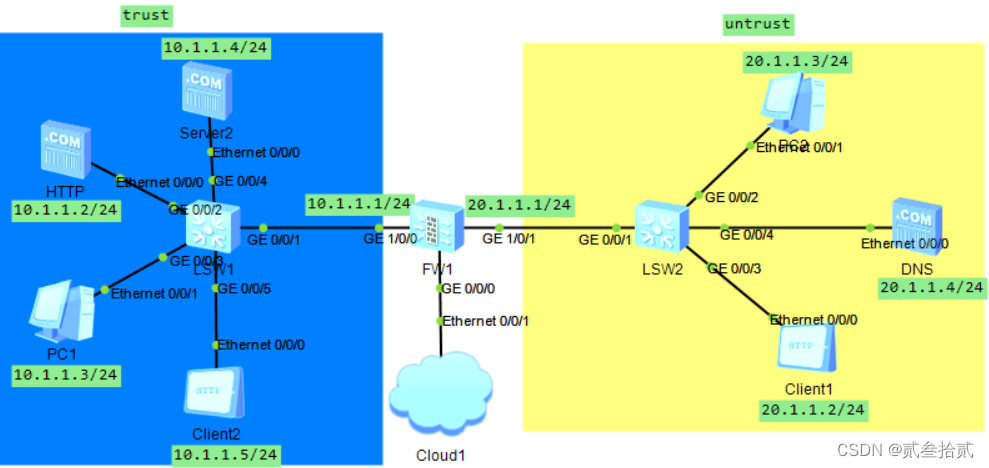

实验拓扑：
按照拓扑地址规划给设备配置IP地址，然后进入防火墙图形化界面进行相关配置。

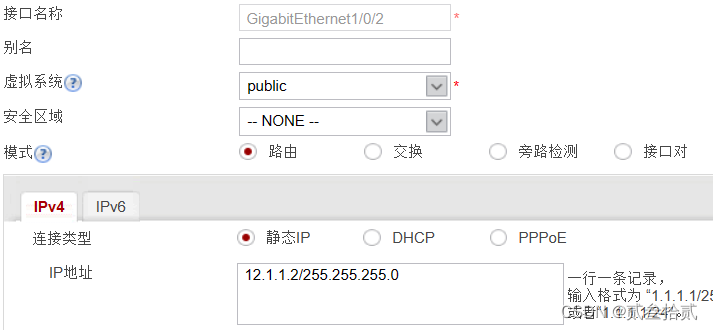

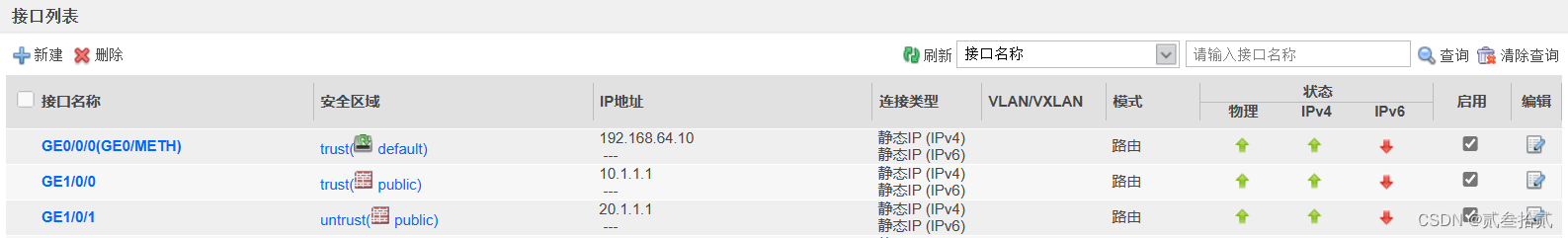

配置接口，将接口划分到相应的安全区域。

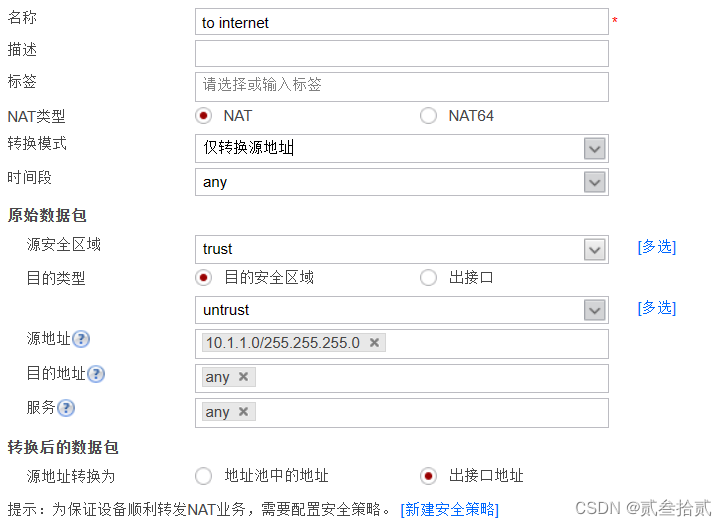

做NAT策略

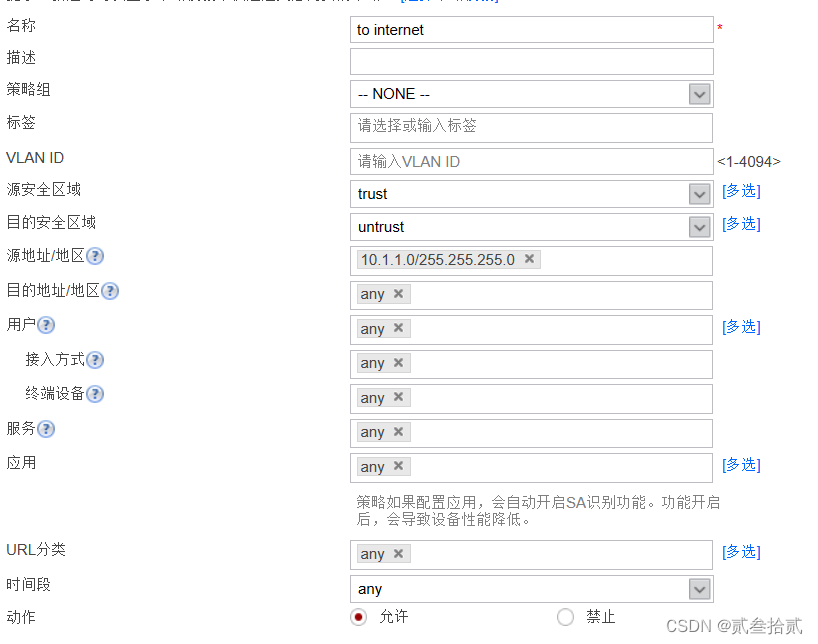

因为默认所有流量是被防火墙阻拦的，因此要在安全策略里写一条策略放通流量。

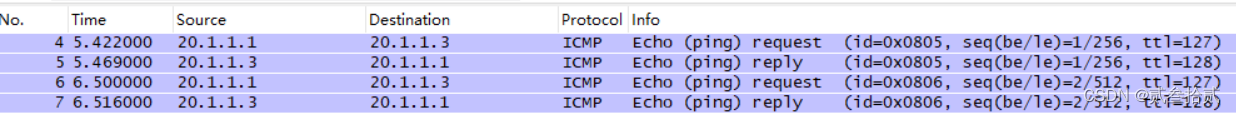

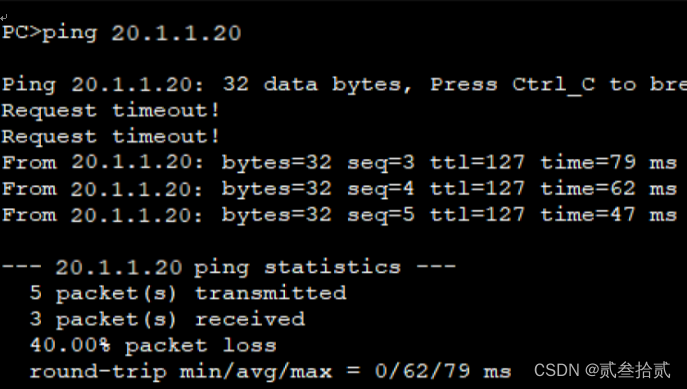

测试PC1能否与PC2通讯，并使用抓包工具查看地址是否转换成功。
可见地址成功转换，源地址是防火墙的出接口地址，目的地址是PC2的地址。

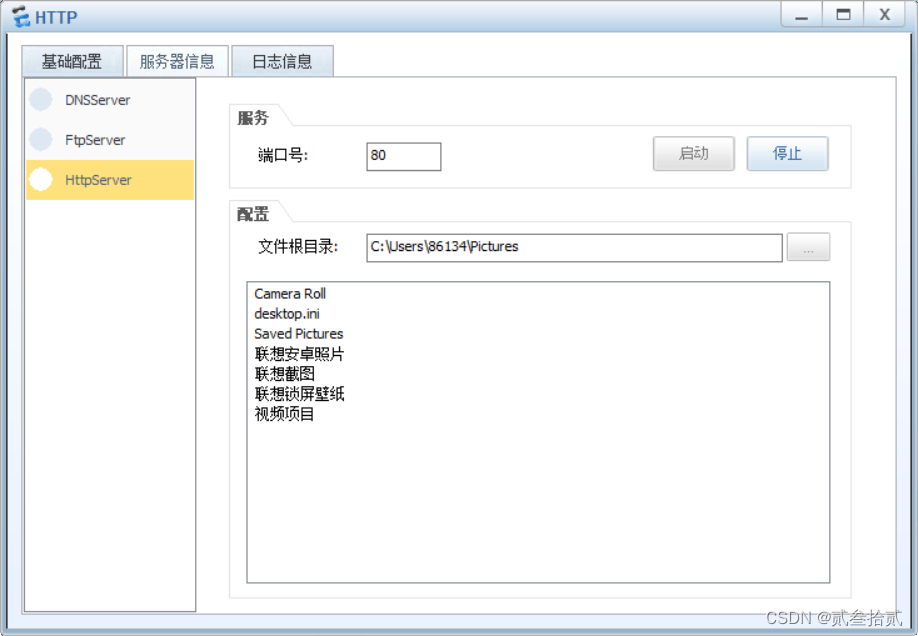

在HTTP服务器上开启web服务，在防火墙上做端口映射，使得Client 1能够成功访问web服务。

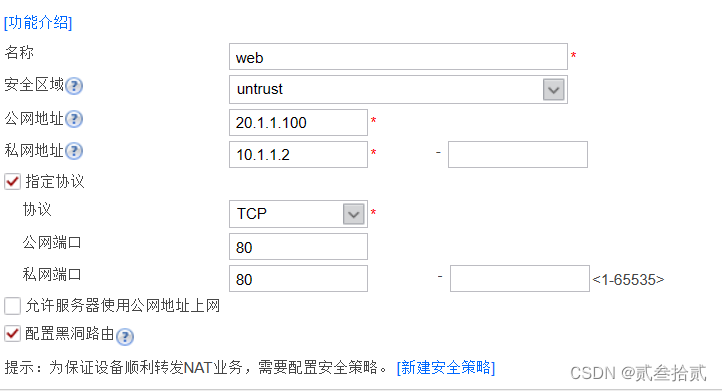

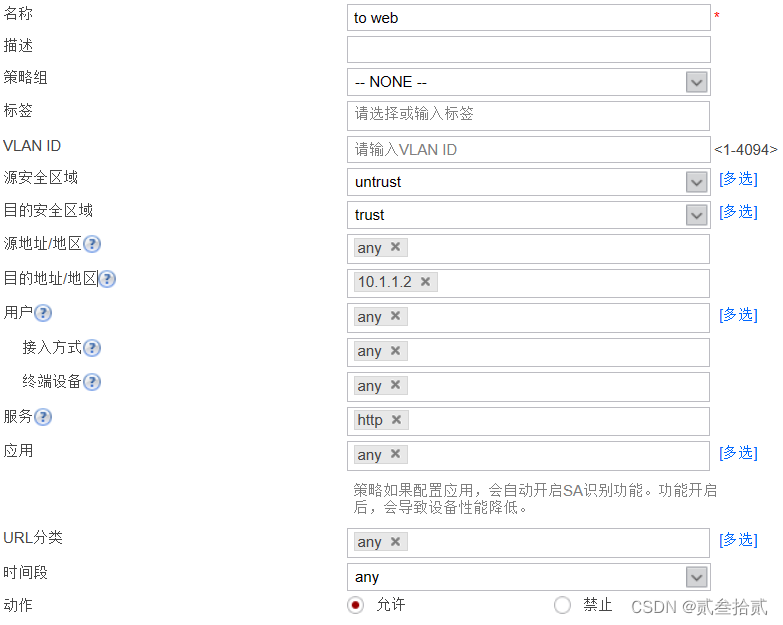

添加服务器映射列表，注意安全区域为发布公网地址的区域，之后添加安全策略放行该流量。

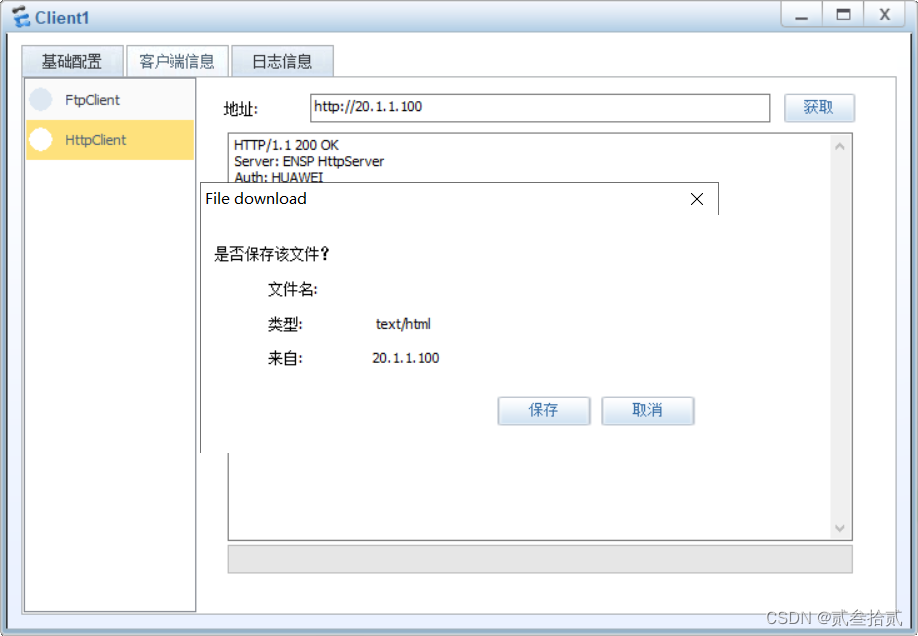

测试Client 1能否成功访问HTTP服务器上的web服务。
NAT域间双向转换

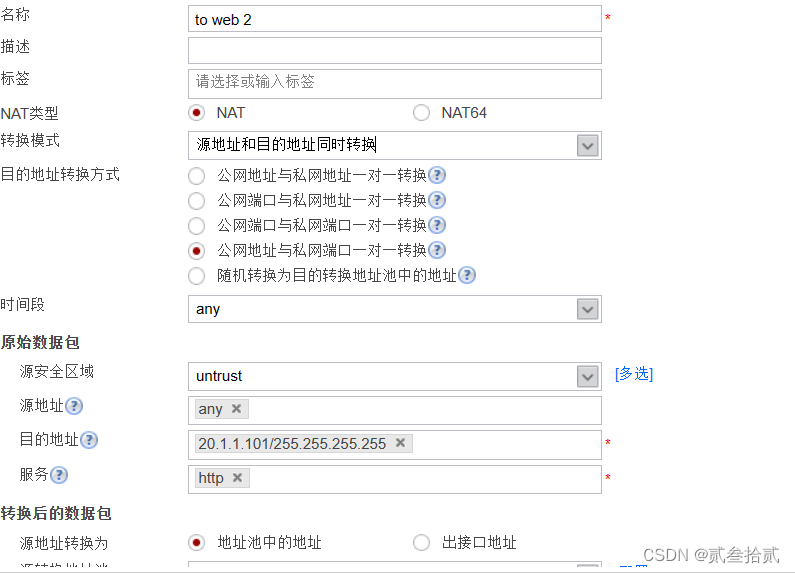

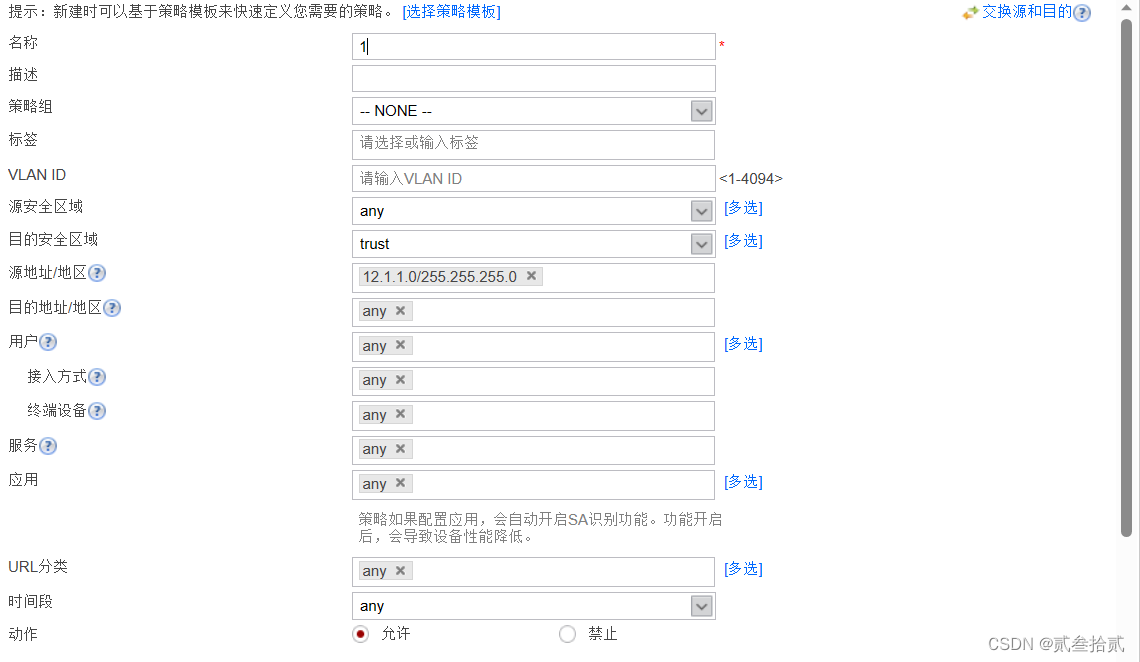

做NAT策略（源安全区域为untrust区域）以及安全策略。

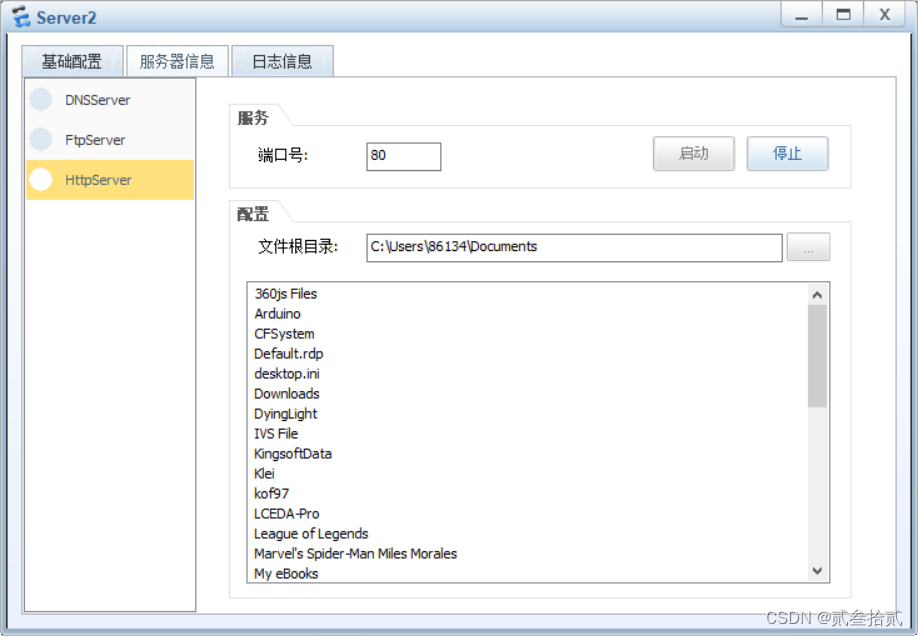

在server 2 上开启web服务
测试，使用client 1访问server 2 上的web服务

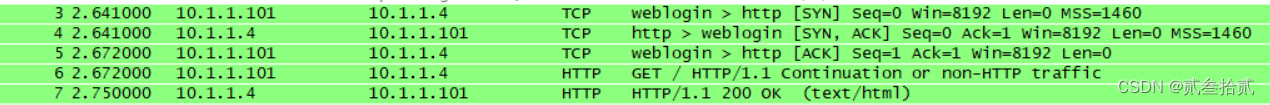

使用抓包工具，查看地址是否转换成功。
NAT域内双向转换

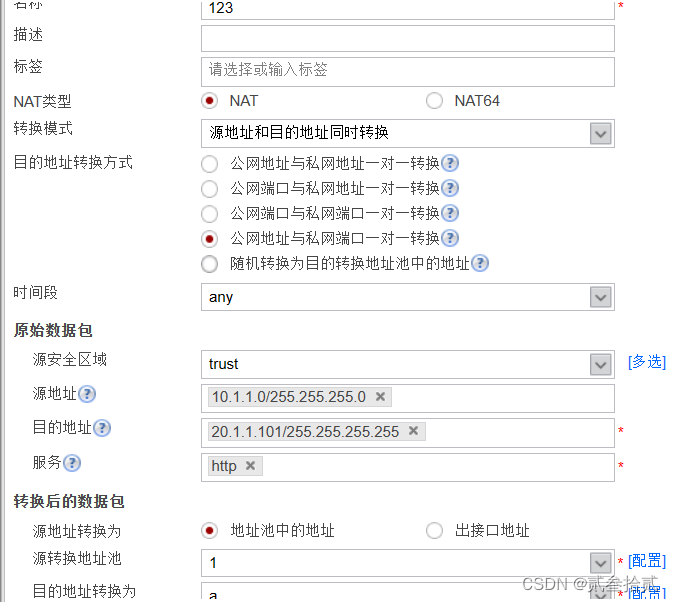

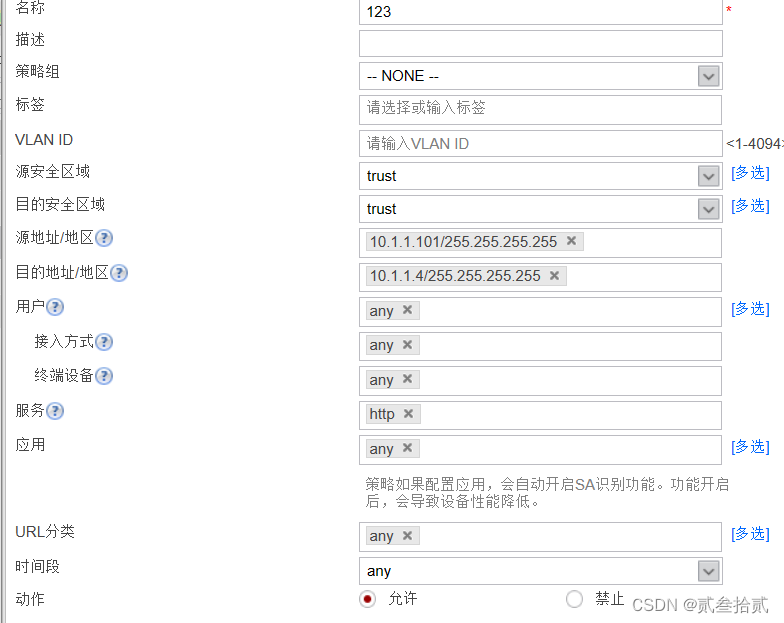

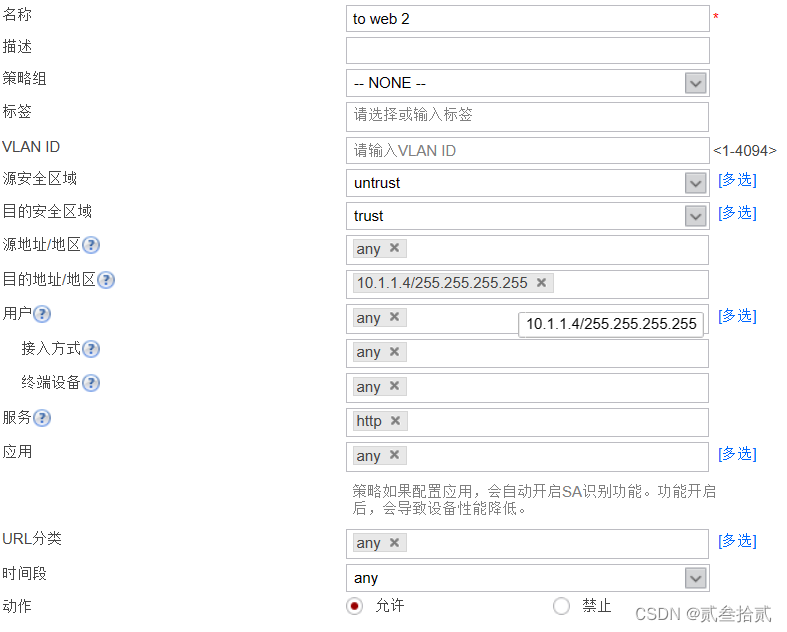

做NAT策略（源安全区域为trust）以及安全策略。

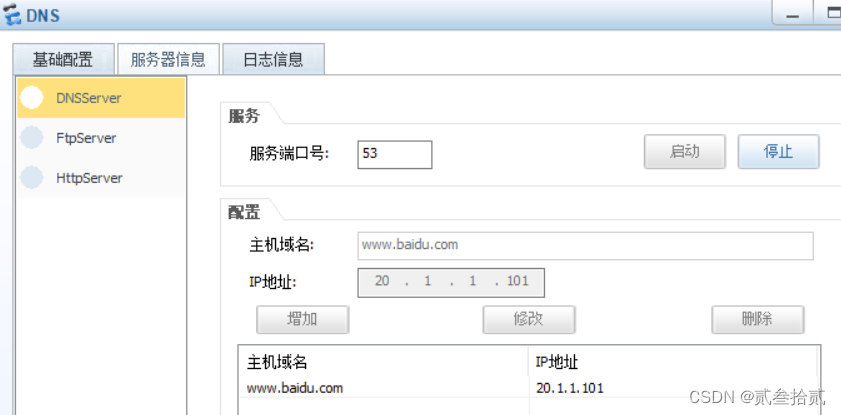

在DNS服务器上开启DNS服务，并在client 2上配置域名服务器。

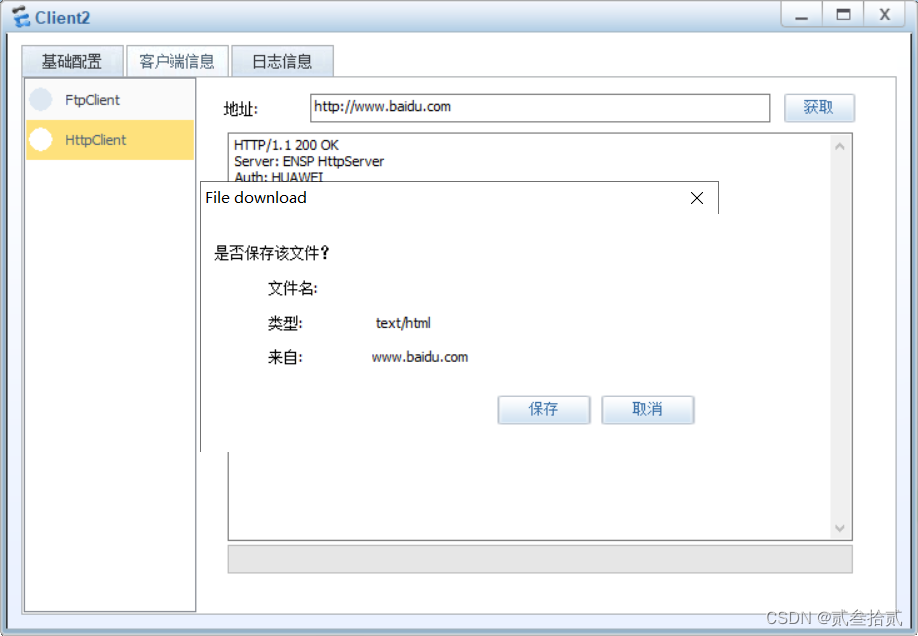

使用client 2访问域名，测试能否成功访问。

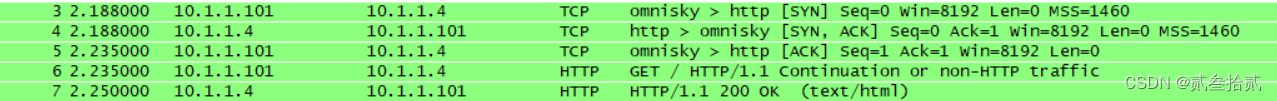

使用抓包工具查看源目IP地址。
双机热备

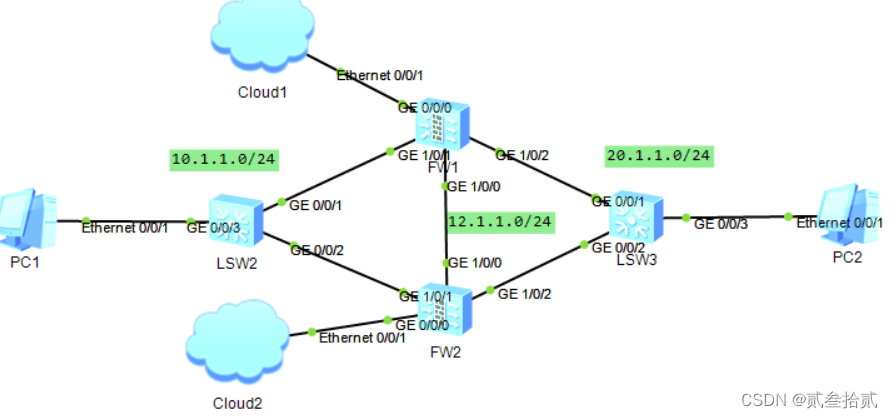

添加两个防火墙，分别连接trunst和untrust区域，并在两个防火墙之间添加心跳线，拓扑图如下：

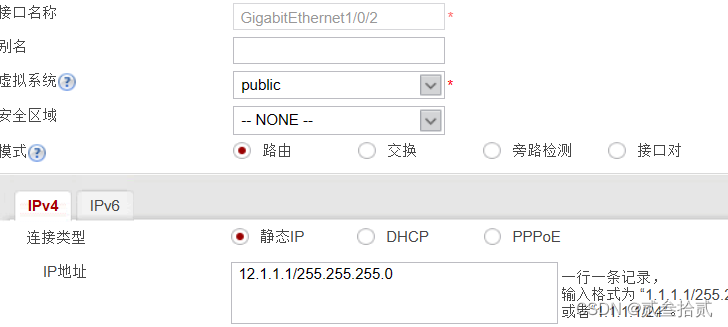

分别给两个防火墙的心跳接口配置IP地址

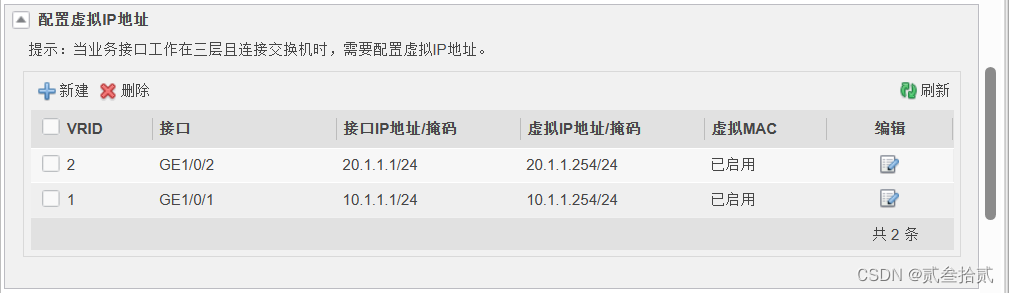

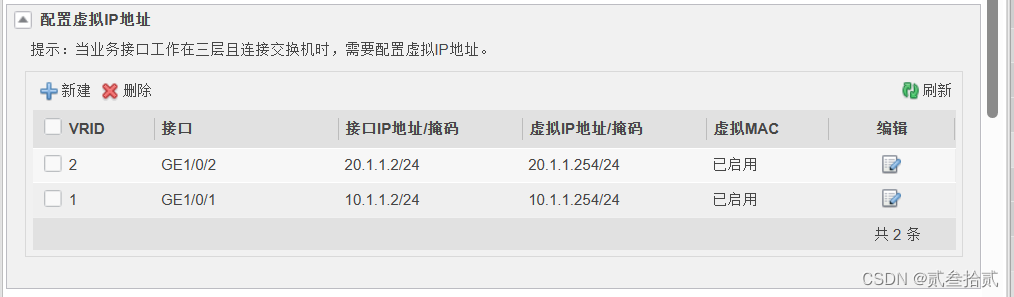

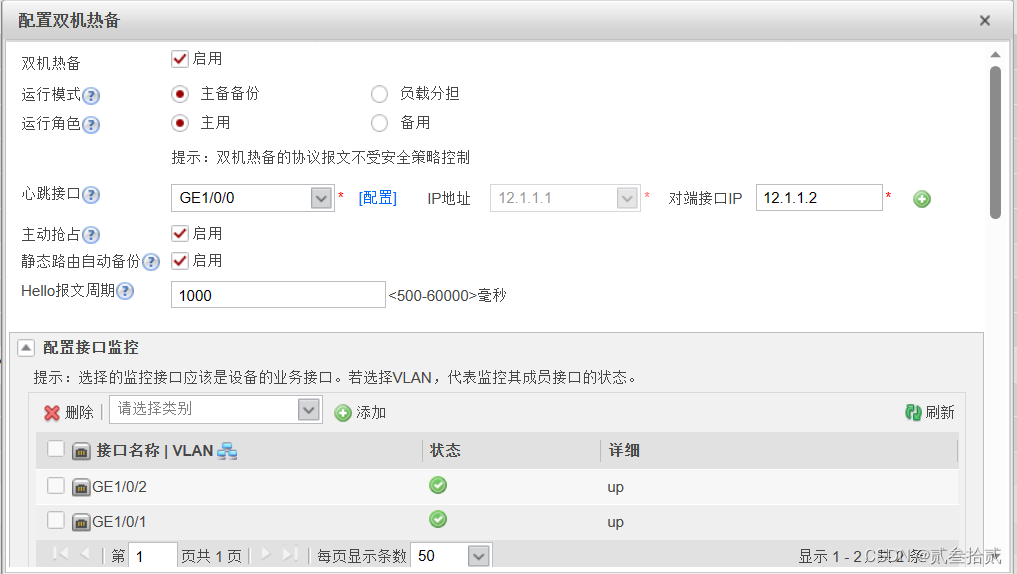

FW2做主设备，在FW2上配置双机热备，配置接口监控以及虚拟IP地址。
这里因为网关修改为了10.1.1.254和20.1.1.254，因此所有其他同区域设备的网关均需要修改。

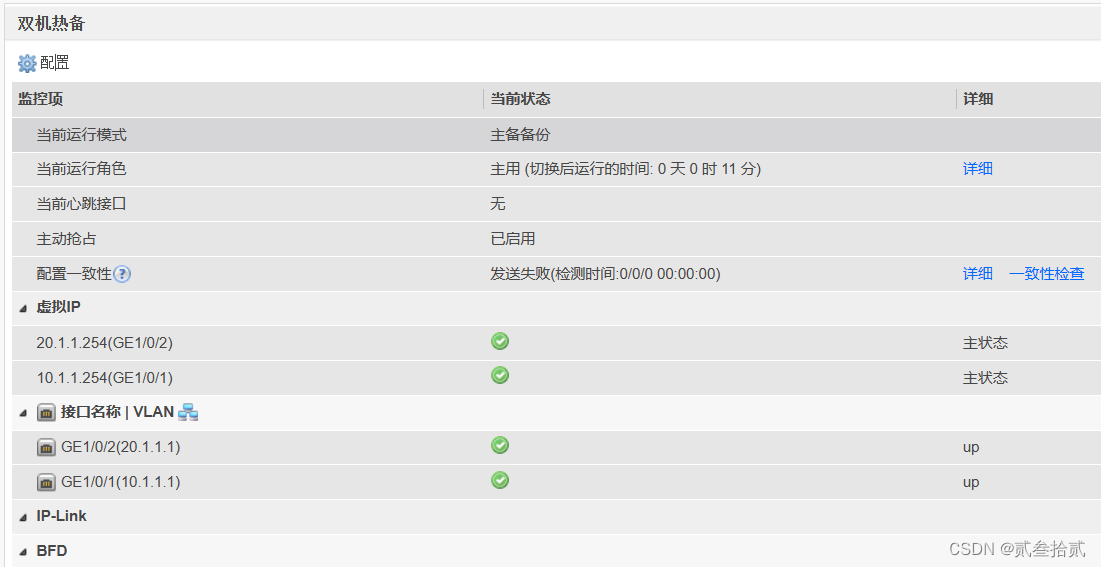

防火墙的状态

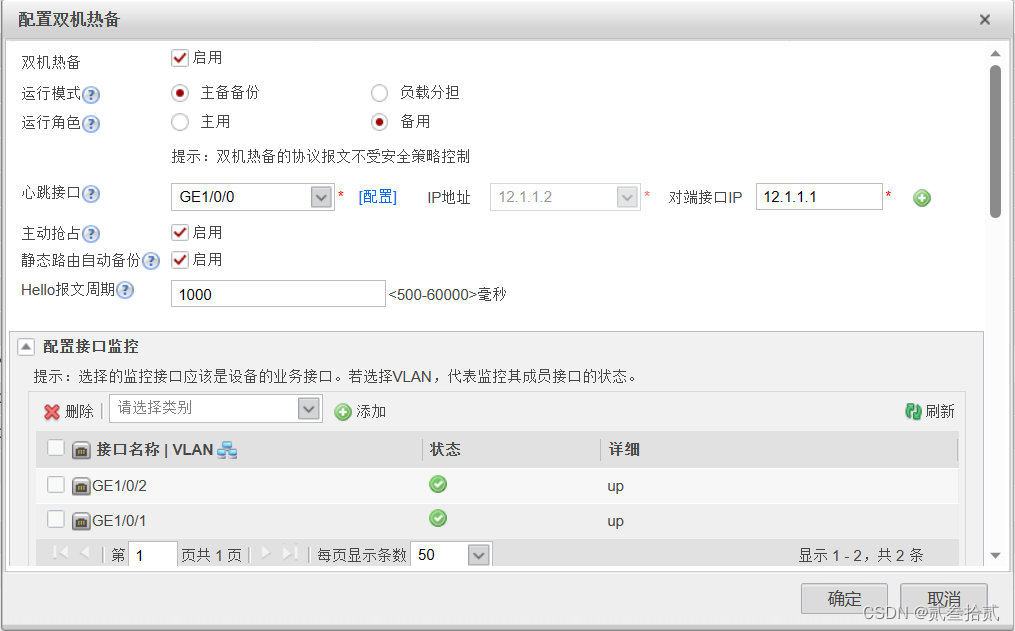

同理在FW1上进行主备配置。

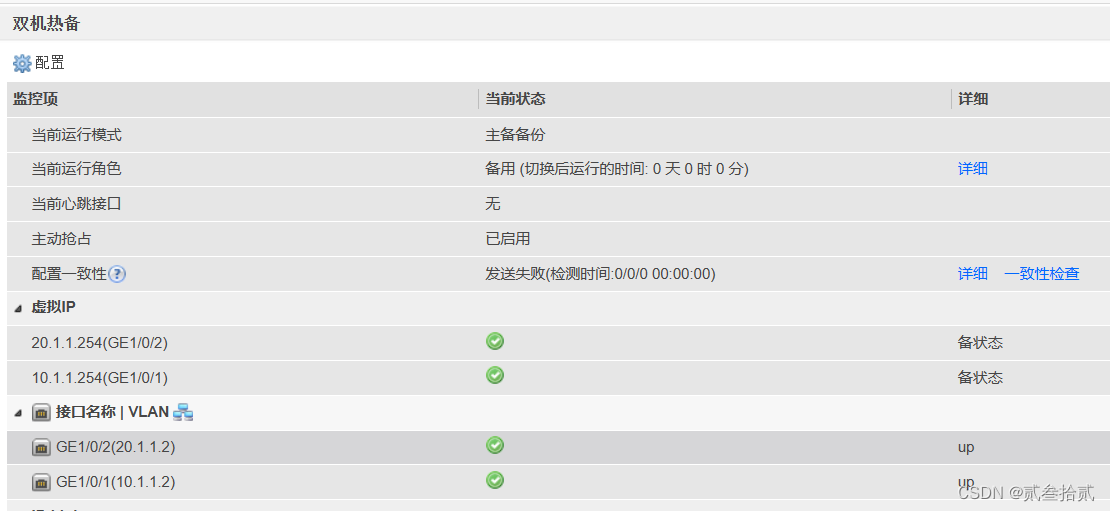

防火墙状态
写一条策略放行心跳线这个网段的流量。
最后登录备防火墙查看同步情况

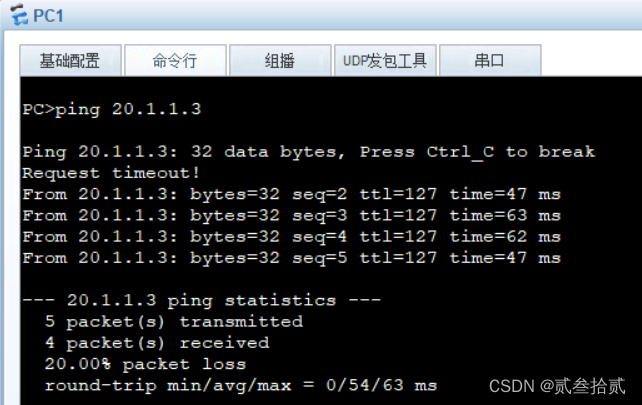

测试关闭主服务器尝试使用内网PC访问外网PC
