静态路由综合实验

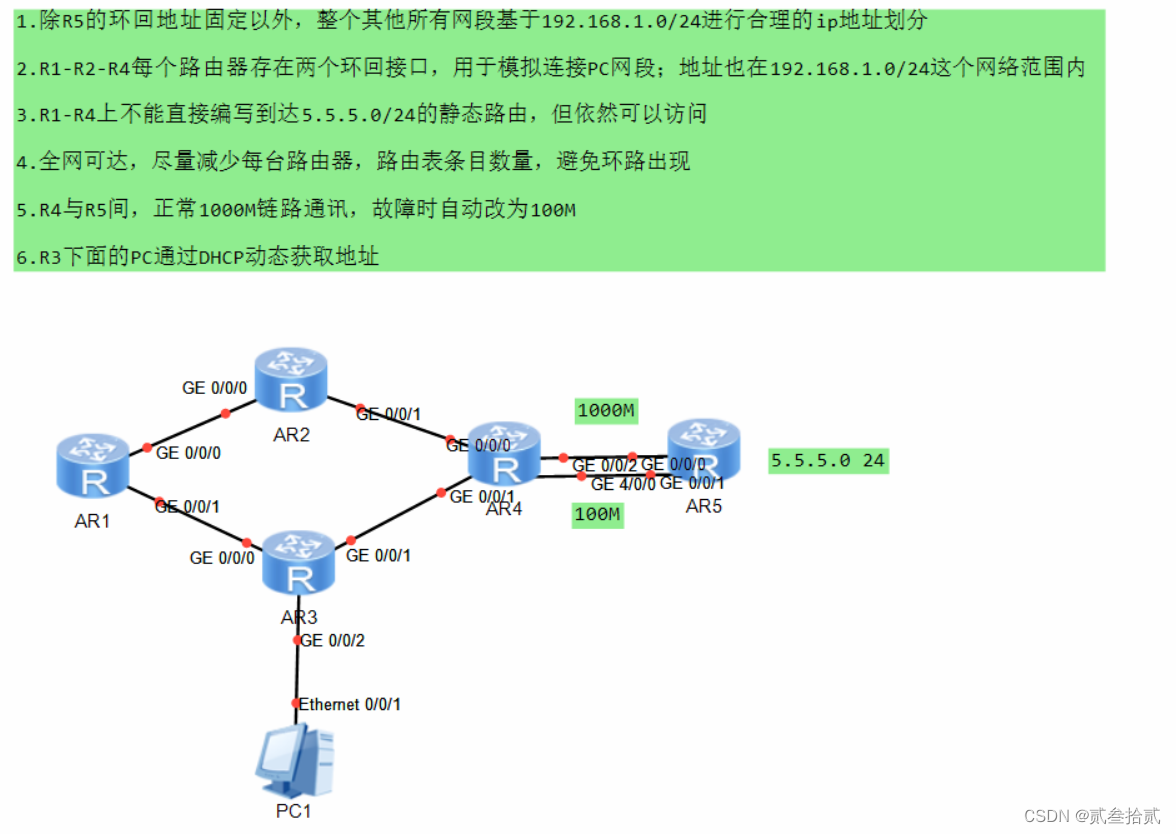

        配置逻辑和思路：首先按照要求进行IP地址划分，IP地址划分完成后要做的是将网配通，实现全网可通，在全网可通的前提下再去优化网络完成其他要求。因此第一步要给路由器配置IP，然后给相应的路由器配置环回接口，同时在R3上开启DHCP服务，创建池塘，使得PC1能够动态获取IP地址，完成题目要求6。所有的IP都配置完成后，分别给五个路由器添加路由，在最开始添加路由的时候先不考虑百兆链路，假设R4和R5之间只有千兆链路，题目要求不能直接写到达5.5.5.5/24的静态路由，因此要在其余的四个路由器上均添加一条缺省，R4的缺省下一跳指向R5的g0/0/0接口，其余三个路由器的缺省均指向距离最近的下个路由器的入接口。所有的路由器的路由添加完成之后就初步实现了全网可通，此时R3上写了一条到R1环回汇总网段的路由，若R1两个环回任意一个故障，而R3访问此环回时会通过汇总网段的路由进行访问，R1会通过缺省重新发给R2或者R3（负载均衡）若发给R3则会形成环路，R1即为黑洞路由器，因此要在R1上添加空接口防环，同理R2、R4上也要添加空接口防环，由于R3连接的是用户网段，没有进行汇总，因此R3不会变成黑洞路由器，但若此用户网段发生故障，R1访问此网段时会通过R3上的缺省发给R4，又会通过R4上的缺省发给R5，最终R5将数据包丢弃，这样会浪费很多的链路资源，因此也在R3上添加空接口。上述配置均使用千兆链路，若千兆链路故障，所有访问R5及R5环回的数据包也会通过缺省走百兆链路发给R5，但由于此时R5上并没有写通过百兆链路回去的路由，因此无法完成访问。因此在R5上继续添加路由，此时添加的所有路由的下一跳均为R4的g4/0/0接口，而且优先级数值要大于60（优先级值越大优先级越低）这样才能保证千兆链路正常时走千兆链路，千兆链路故障时走百兆链路。具体的配置过程如下：

1、IP地址划分：图中需要配IP的是路由器的环回接口和骨干链路，总共13个网段，为了减少路由表的路由条目数量，可以将分别R1-R2-R4路由器的两个环回接口看做一个网段，将所有的骨干链路看做一个网段，因此需要5个网段。 从192.168.1.0/24的主机位借三位，能划分出8个网段，取前五个，分别是  192.168.1.0/27     192.168.1.32/27     192.168.1.64/27     192.168.1.96/27     192.168.1.128/27

（1）将192.168.1.0/27网段用于骨干链路，共六条骨干链路，因此从主机位借三位，取前六个网段，分别是   192.168.1.0/30  192.168.1.4/30  192.168.1.8/30  192.168.1.12/30  192.168.1.16/30  192.168.1.20/30

（2）将192.168.1.32/27  192.168.1.64/27  192.168.1.96/27用于R1-R2-R4的环回接口    192.168.1.128/27用于R3的用户网段。

（3）每个路由器有两个环回接口因此将  192.168.1.32/27  划分为  192.168.1.32/28  和 192.168.1.48/28；将  192.168.1.64/27  划分为  192.168.1.64/28  和  192.168.1.80/28；             将  192.168.1.96/27  划分为  192.168.1.96/28  和  192.168.1.112/28。

2、配置IP地址

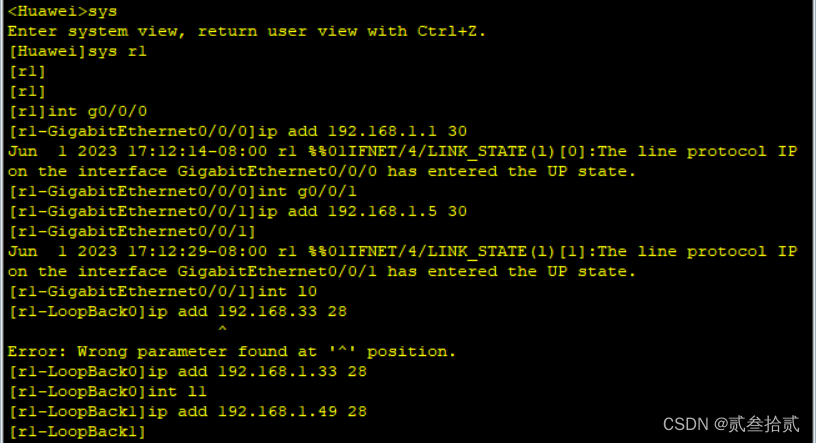

配置R1接口IP

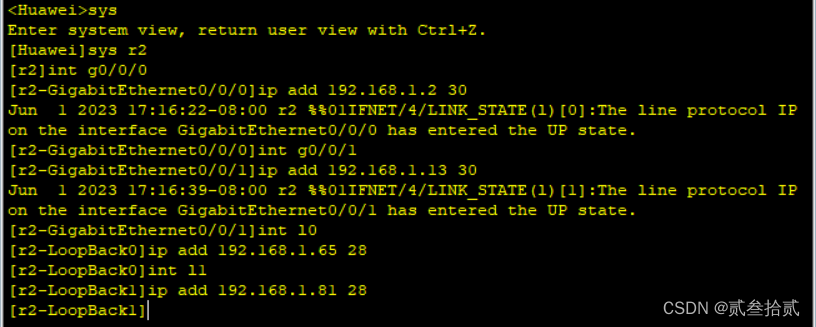

配置R2接口IP

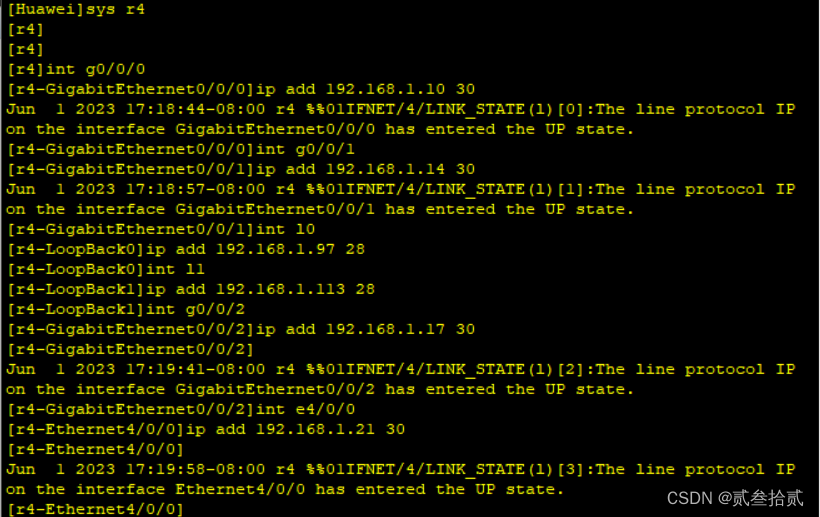

配置R4接口IP

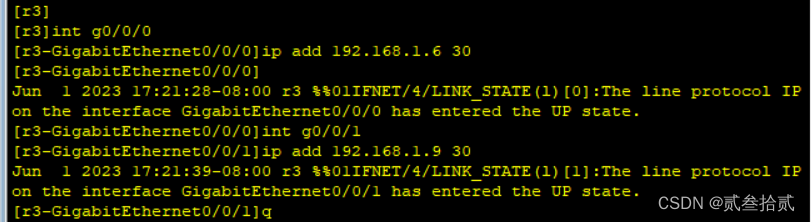

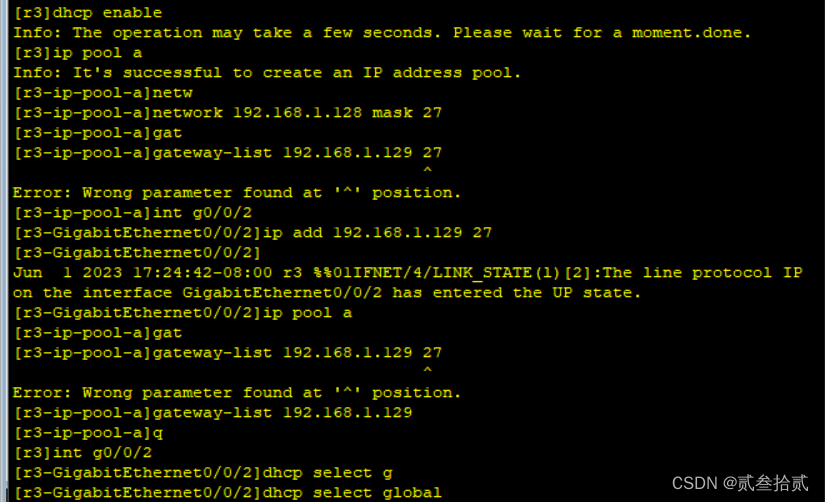

配置R3接口IP及DHCP服务

R5接口IP配置

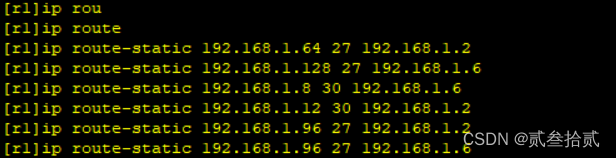

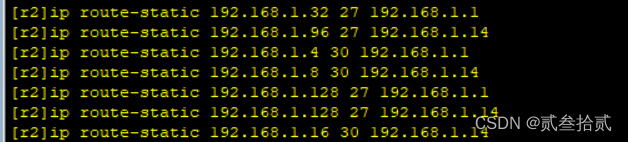

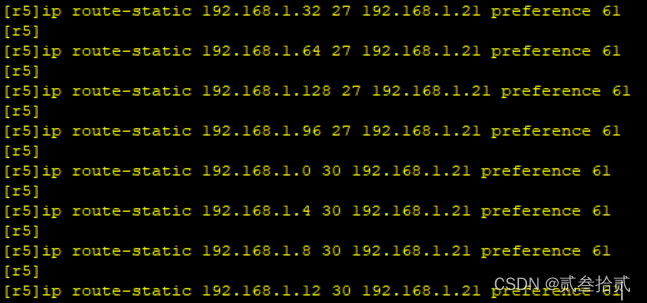

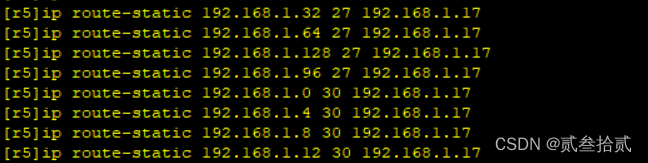

 3、添加路由条目



 4、防止环路，在黑洞路由器上添加空接口

5、实验验证：

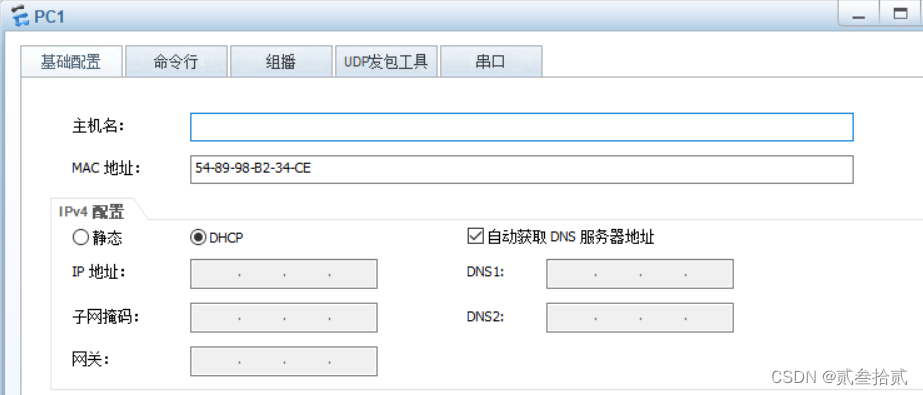

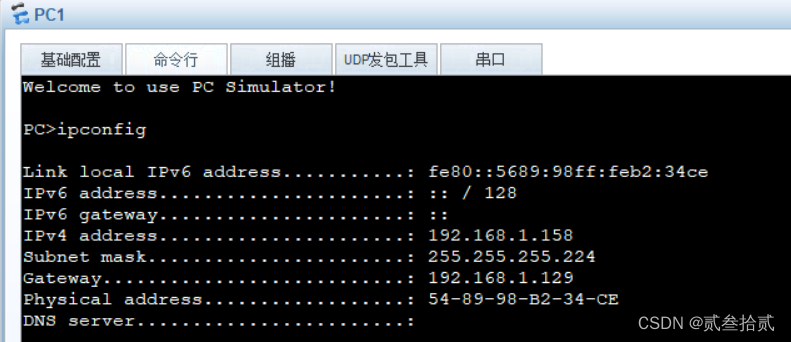

 验证DHCP服务

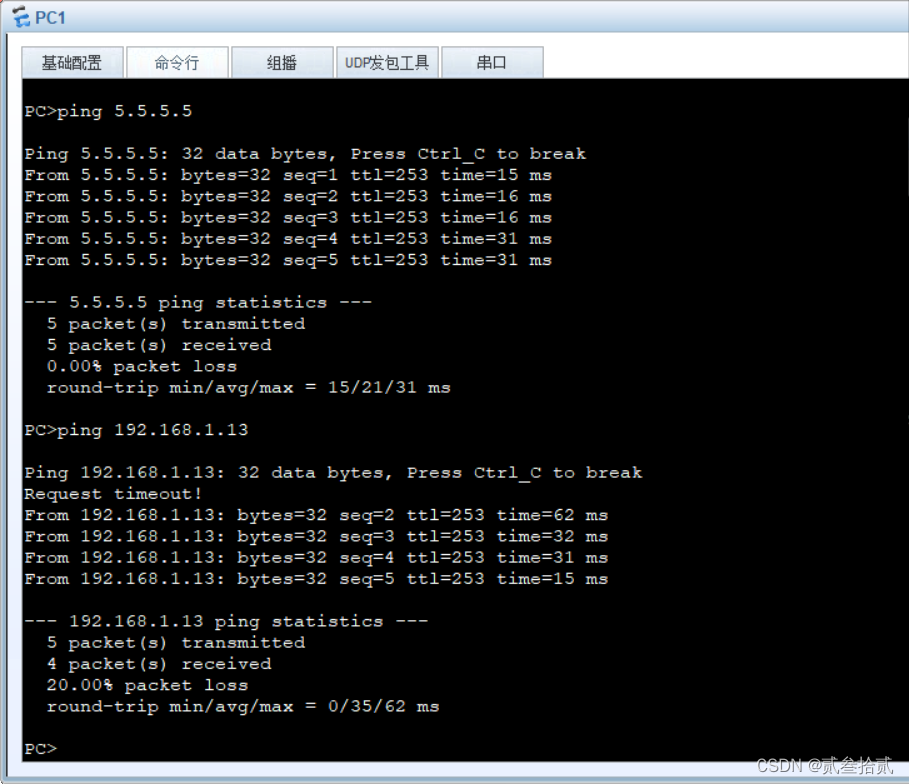

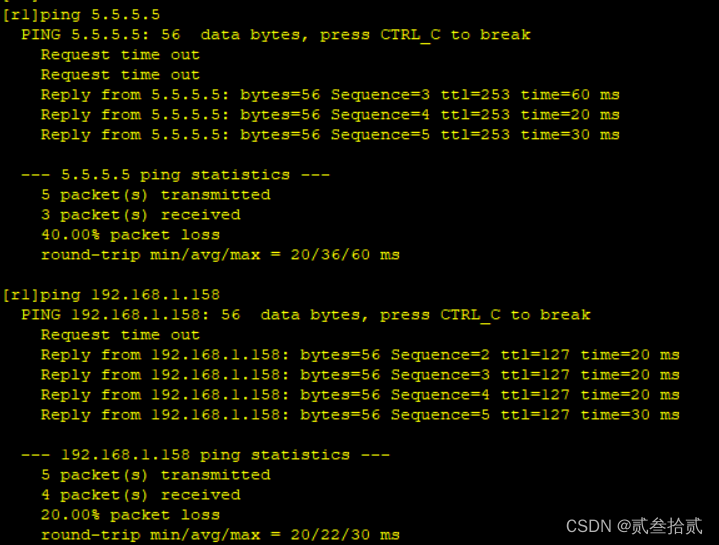

验证全网可通

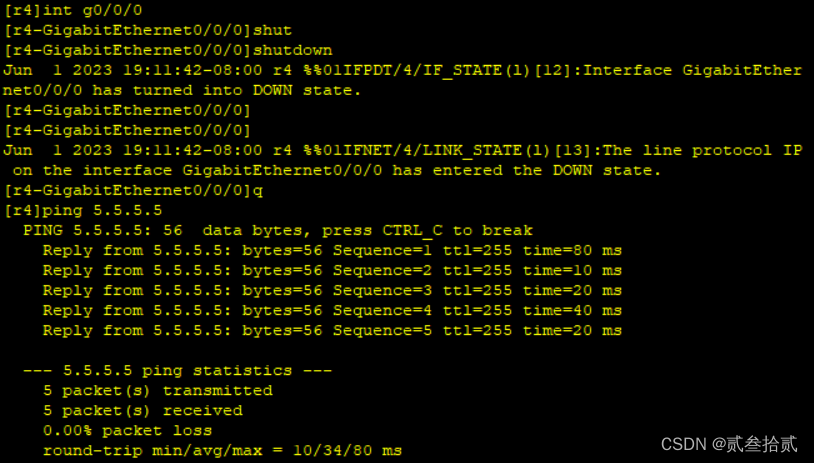

验证千兆链路故障时是否能通过百兆链路进行通讯

 关闭千兆链路时仍然可以ping通5.5.5.5，证明千兆链路故障时能通过百兆链路进行通讯。
