LVS - DR模式+Keepalived实现高可用（HAC）

前言

本文重点在于keepalived的实现原理，后面的Keepalived加LVS实现高可用的搭建实验能更加深刻的理解Keepalived的工作流程，如有遗漏之处，欢迎指正批评，谢谢。

基础理论概述

LVS - DR 模式概述

详细介绍与搭建见集群化知识整理与LVS - DR 模式集群搭建实验。

Keepalived实现原理

1. Keepalived案列分析

• 企业应用中，单台服务器承担应用存在单点故障的危险。
• 单点故障一旦发生，企业服务将发生中断，造成极大的危害。

2. Keepalived工具概述

• 转为LVS和HA设计的一款健康检查工具
• 支持故障自动切换（Failover）
• 支持节点健康状态检查（Health Cheaking）
• 官方网站 http://www.keepalived.org

3. 原理解析

• Keepalived采用VRRP热备协议实现Linux服务器的多机热备功能
• VRRP，虚拟路由冗余协议，是针对路由器的一种备份解决方案。
• 由多台路由器组成一个热备组，通过共用的虚拟IP地址对外提供服务。
• 每个热备组内同一时刻只有一台主路由器提供服务，其他路由器处于冗余状态。
• 若当前在线等的路由器失败，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务。

实验步骤

实验目的：掌握搭建LVS - DR + Keepalived搭建流程

实验准备：4台C6标准虚拟机（selinux已关）

实验规划：

服务器角色	简称	IP地址
负载均衡调度器1	D1	192.168.10.10
负载均衡调度器2	D2	192.168.10.11
真实服务器1	RS1	192.168.10.12
真实服务器2	RS2	192.168.10.13

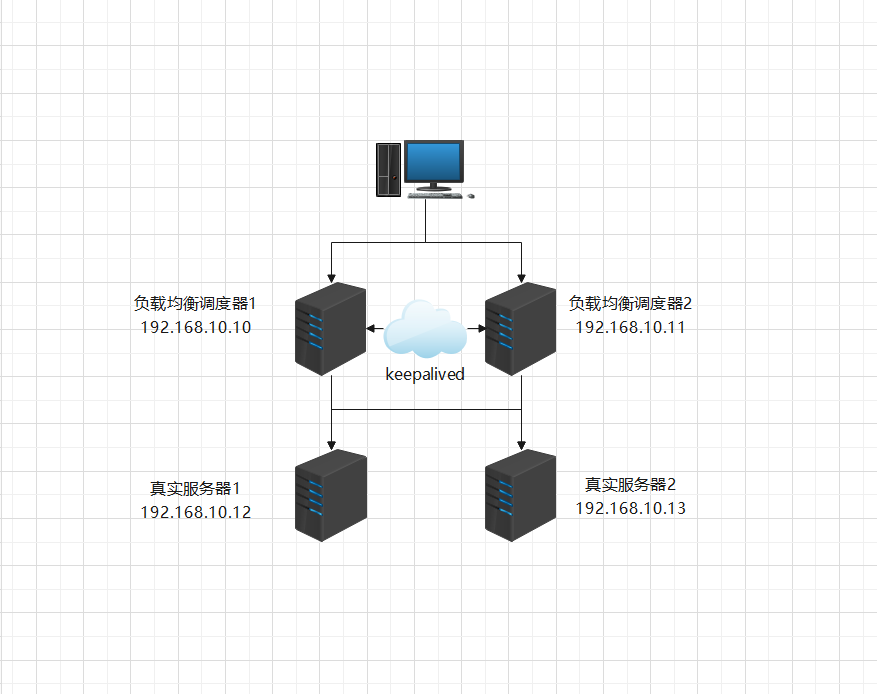

实验拓扑图

一、配置真实服务器

关闭网卡守护服务，此服务会与 network服务冲突。

service NetworkManager stop
chkconfig NetworkManager off

配置回环子接口

cd /etc/sysconfig/network-scripts/
cp -a ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0

修改网卡名称、IP地址、子网掩码。

DEVICE=lo:0
IPADDR=192.168.10.100
NETMASK=255.255.255.255

保存网卡信息，修改内核参数，声明arp行为。

vim /etc/sysctl.conf

#LVS_DR lo ARP
net.ipv4.conf.all.arp_ignore
