节拍脉冲发生器的设计

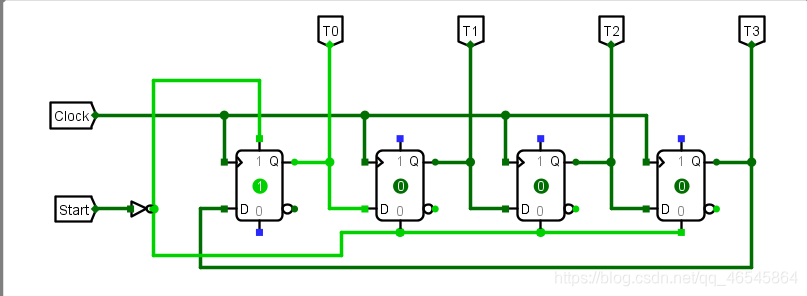

在Logisim中，构建由4个D触发器构成的4位节拍脉冲发生器。

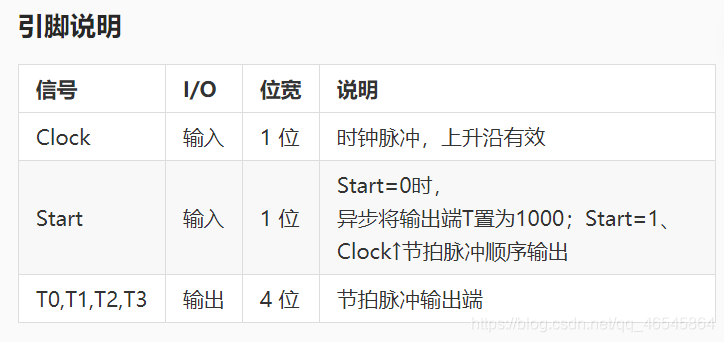

相关知识
在数控装置和CPU中，设备/部件往往需要按照人们事先规定的顺序进行运算或操作，这就要求设备的控制部分不仅能正确地发出各种控制信号，而且要求这些控制信号在时间上有一定的先后顺序，即输出时序脉冲信号，以实现设备各部分的协调动作。实现这种控制的器件被称为节拍脉冲发生器，或者顺序脉冲发生器等。

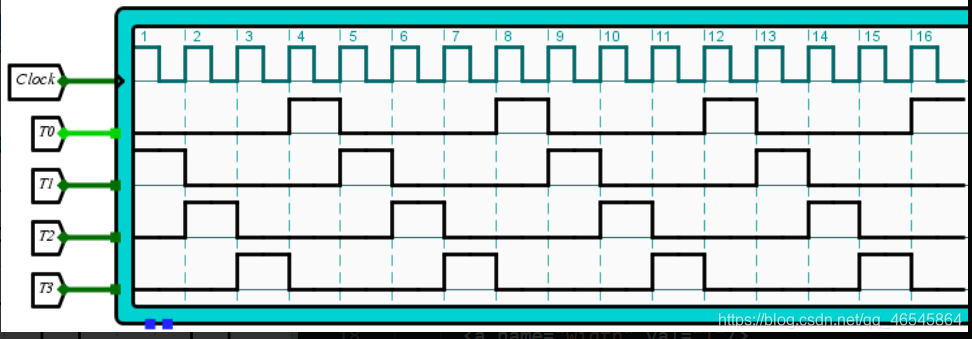

节拍脉冲发生器的工作波形图如下：

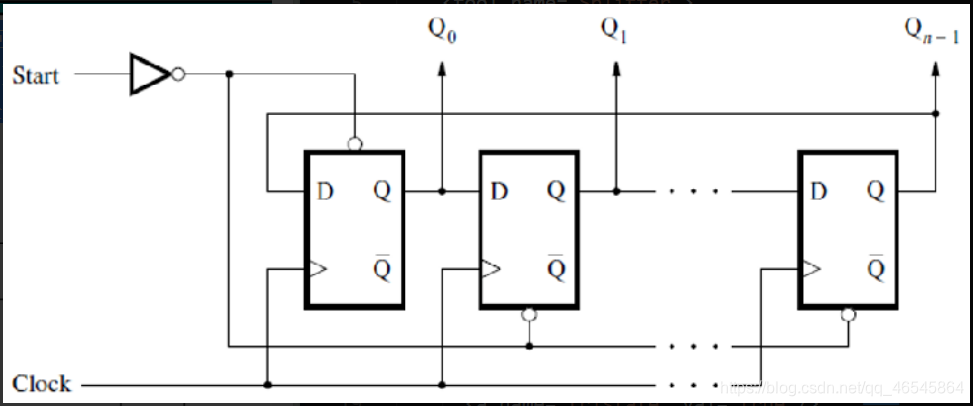

节拍脉冲发生器又可称为独热码环形计数器，可以使用循环移位的原理实现，如下图所示。所谓独热码（one-hot code）直观来说就是有多少个状态就有多少比特，而且只有一个比特为1，其他全为0的一种码制。图中独热码T依次为1000、0100、0010、0001。

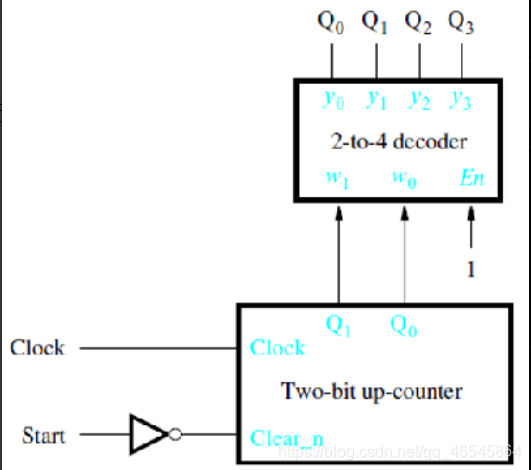

节拍脉冲发生器也可以采用“计数器+译码器”的方案实现，如下图所示。
