Visio使用方法

visio基本操作介绍

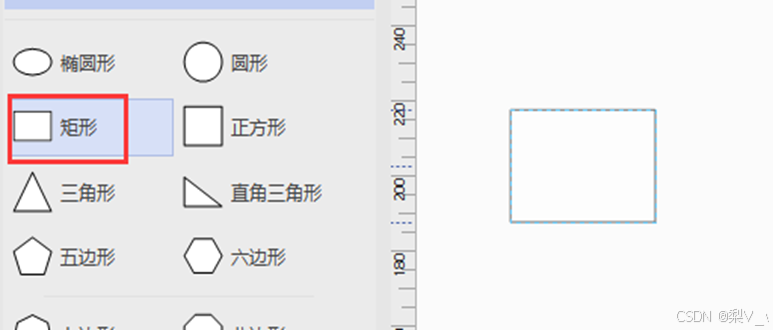

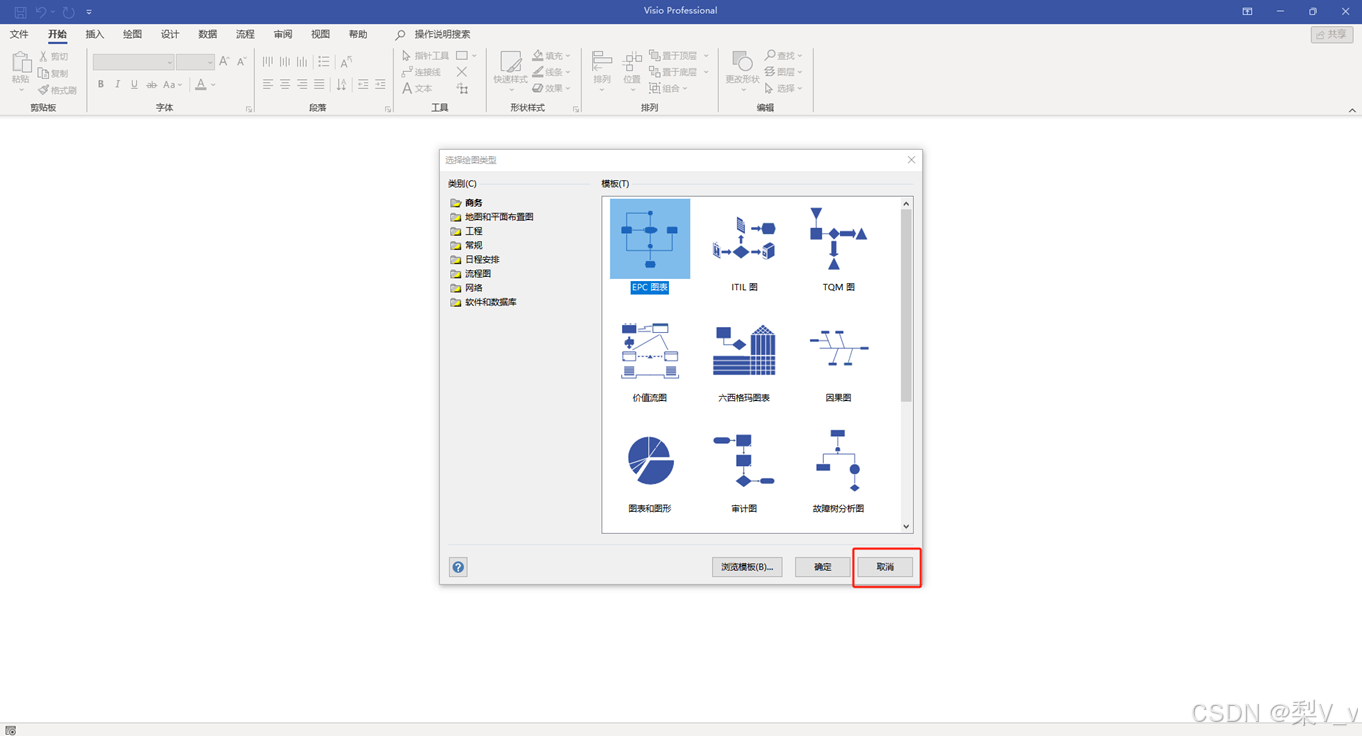

打开visio，选择取消模板，使用空白界面选择基本形状，大体上可以满足画图的需求

鼠标按住左键拖动选中图形，拉出

选择指针工具

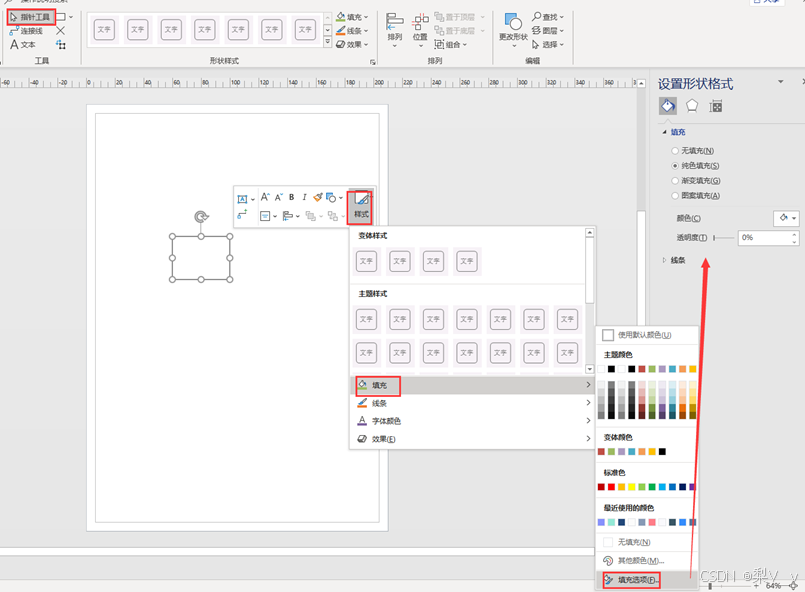

1.鼠标左键点击图像选中目标后

2.鼠标右键选择样式

3.建议只修改填充（图形的颜色，包括渐变）和线条（图形的边框），尽量不要更改效果

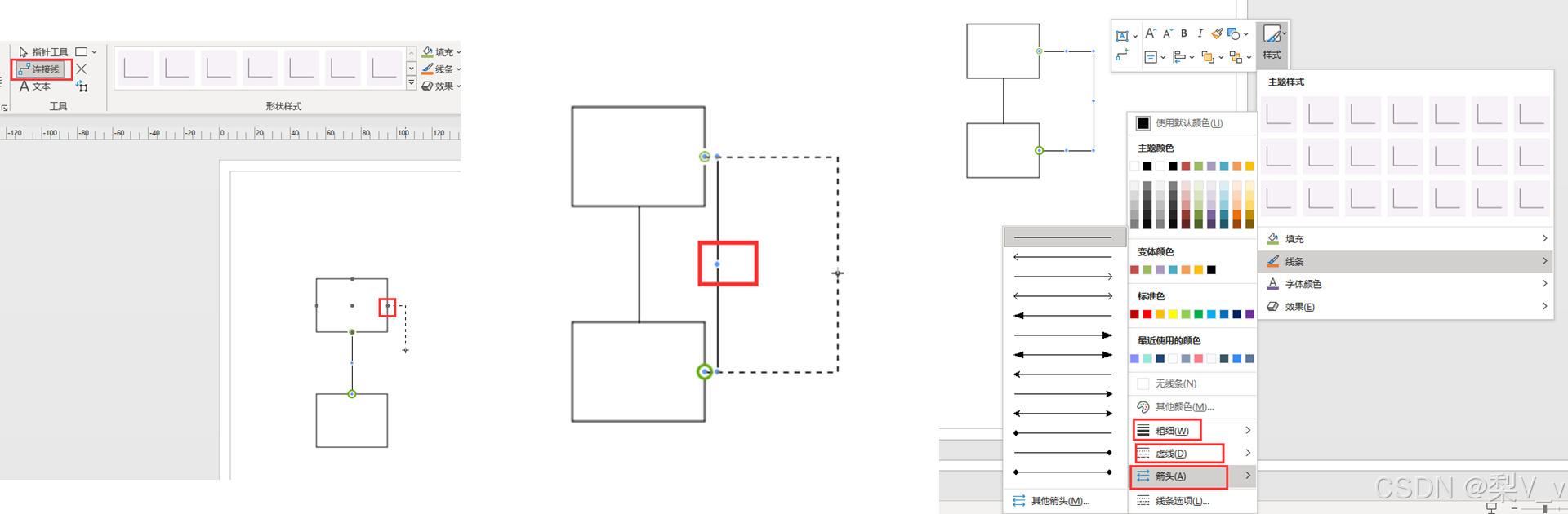

选择连接线

1.将鼠标放在图形附近，将显示出连接点

2.鼠标按住左键拖动选中连接点，可以更改路径

3.鼠标左键点击图像选中连接线后，鼠标右键选择样式，包括箭头和虚线

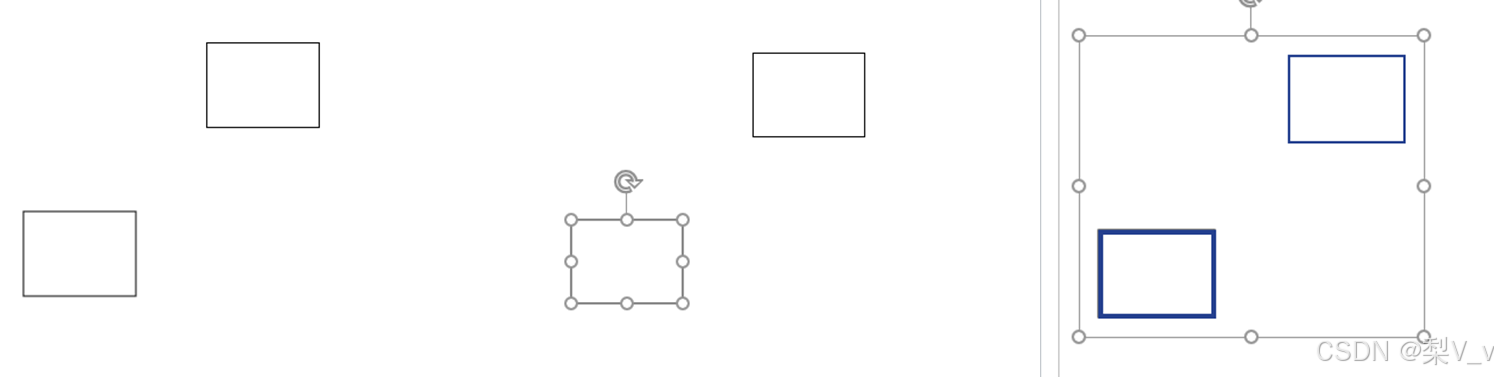

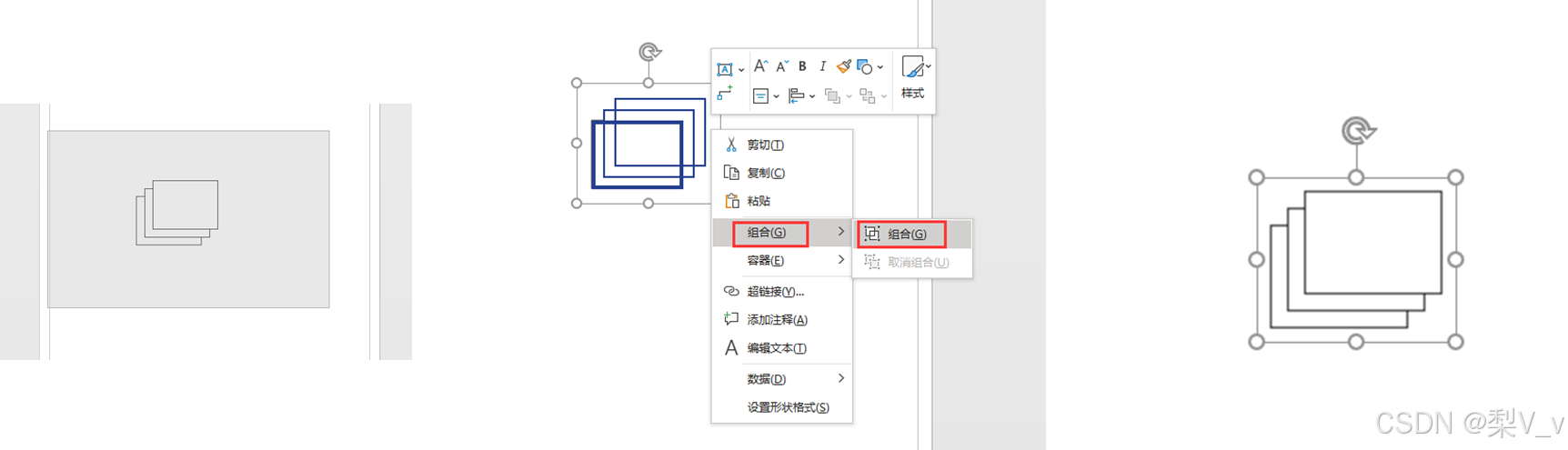

组合

1.当有复杂的图形时，按住鼠标左键拖动选取框

2.鼠标右键选中组合

3.图形将被视为一个整体

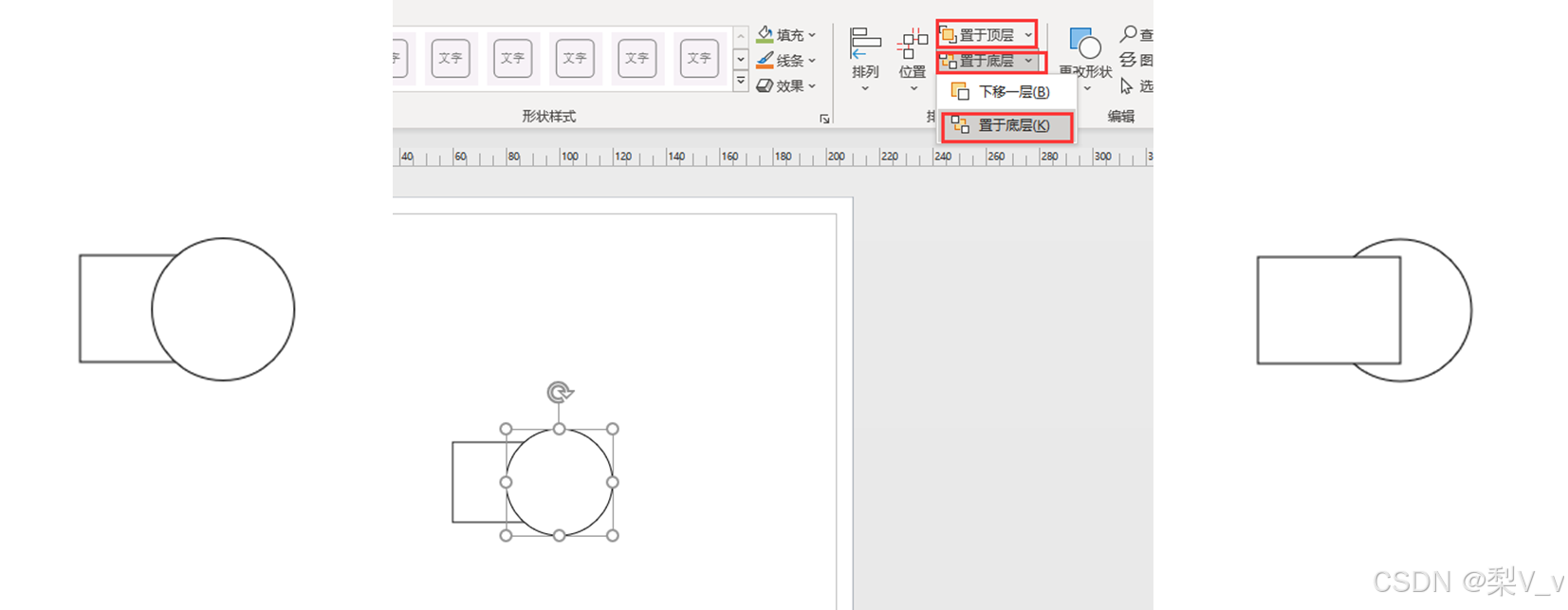

层级

当图片或形状的层级不对时，可以手动改变层级

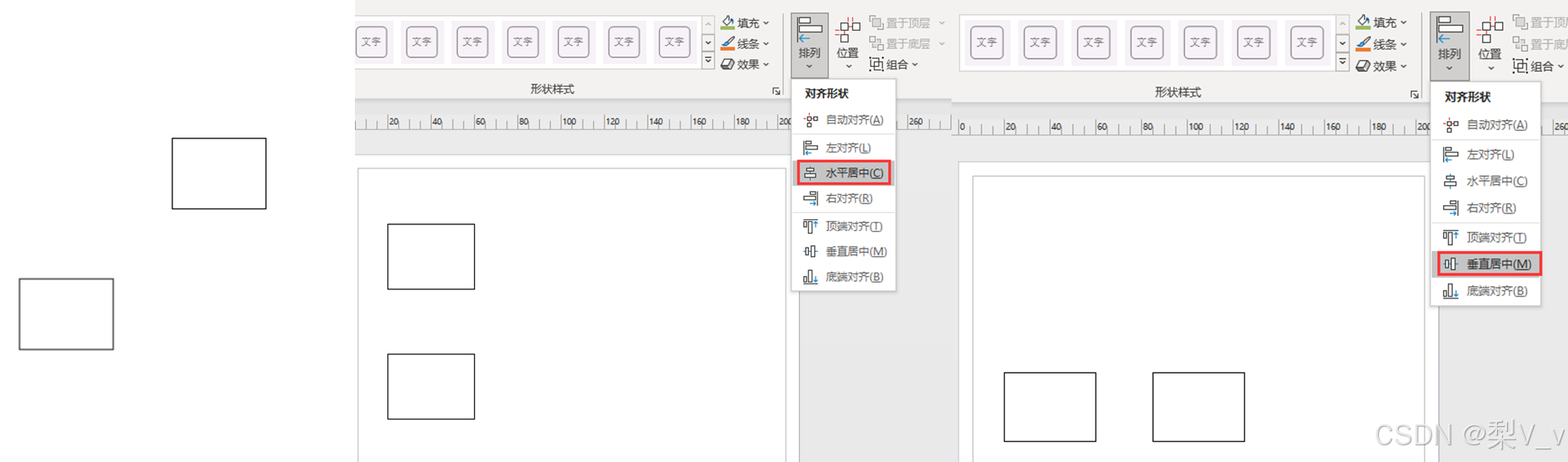

对齐

按顺序先后分别选中目标（第二个目标按ctrl+鼠标左键选中），并选择排列方式

能以第一个选中的目标为参考系，让第二个选中目标与第一个目标对齐

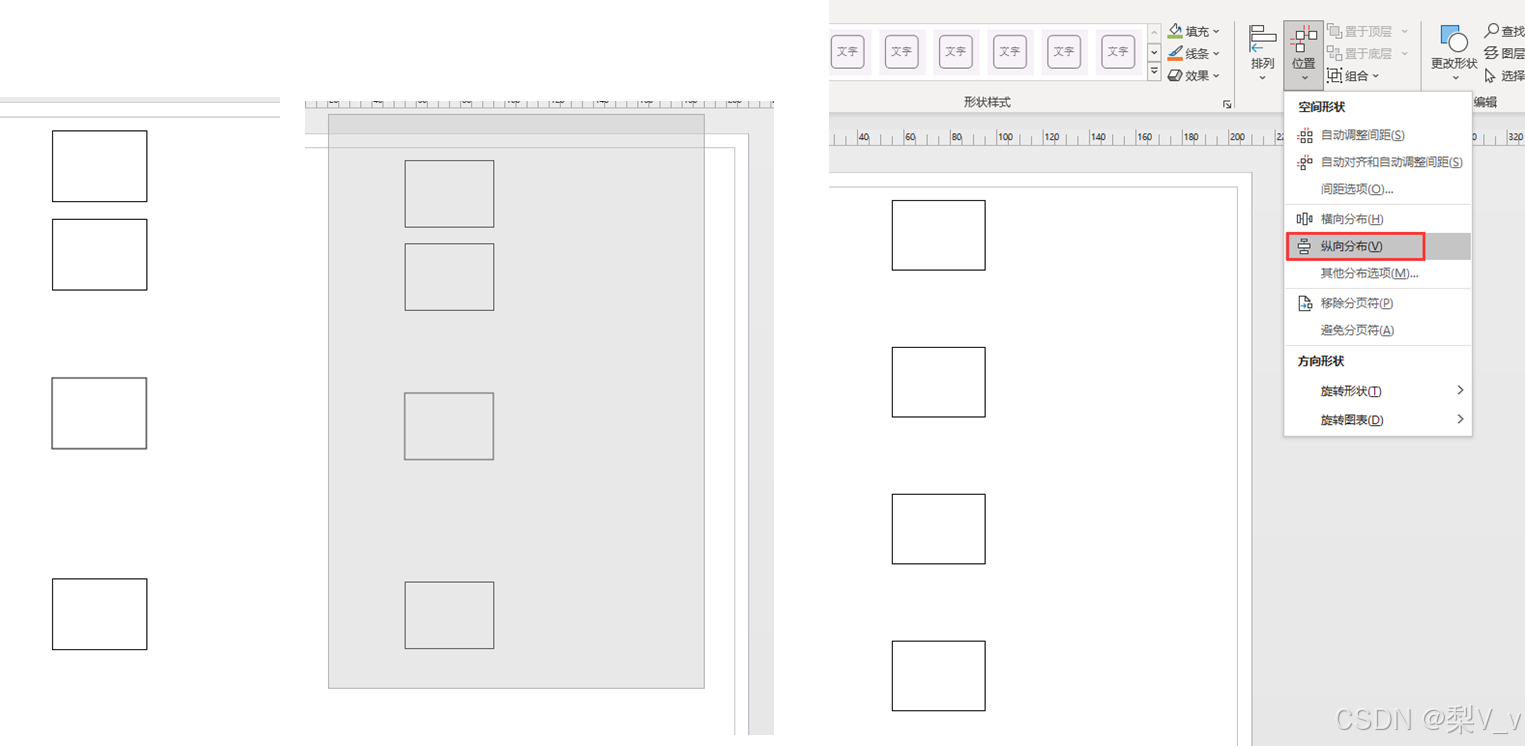

等距间隔

按住鼠标左键拖动选中所有目标，并选择位置

“纵向分布”将以选中最上和最下目标为总长度，让所有目标等距平分纵向的距离

“横向分布同理”

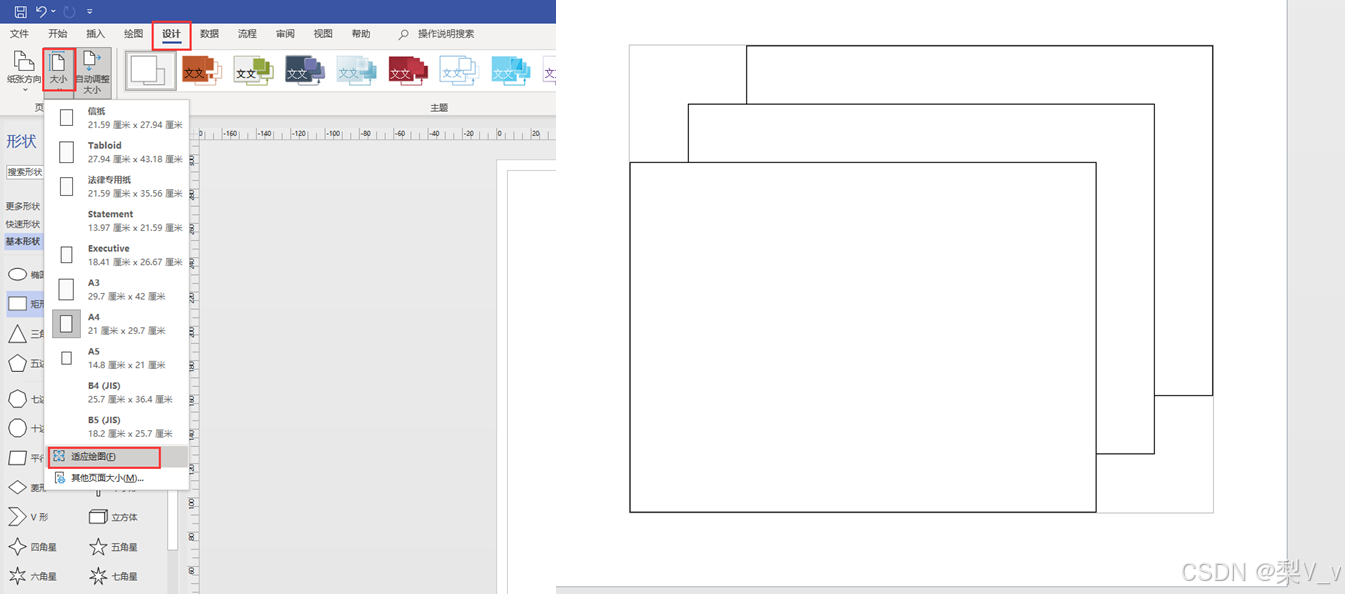

去除页面冗余

选择设计-大小-适应绘图，将把整页的空白部分去除，适应为最小的纸张大小（建议所有图画好后，这样做一下）

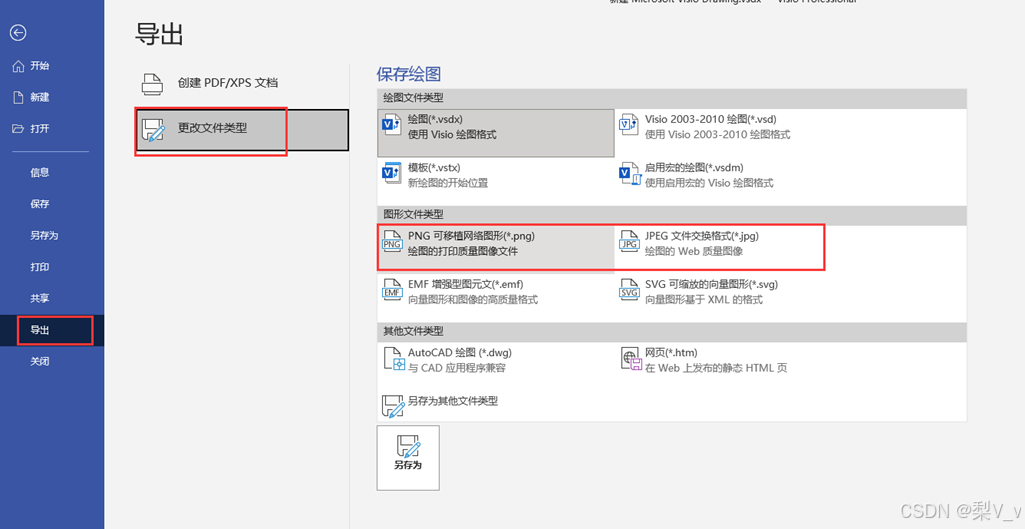

导出

对于word的论文，直接鼠标长按选中图复制-粘贴到word中就行

对于Latex论文，一般转为png、jpg图像是最方便的（转之前最好设计-大小-适应绘图，如上所示）

visio制图小技巧

连接

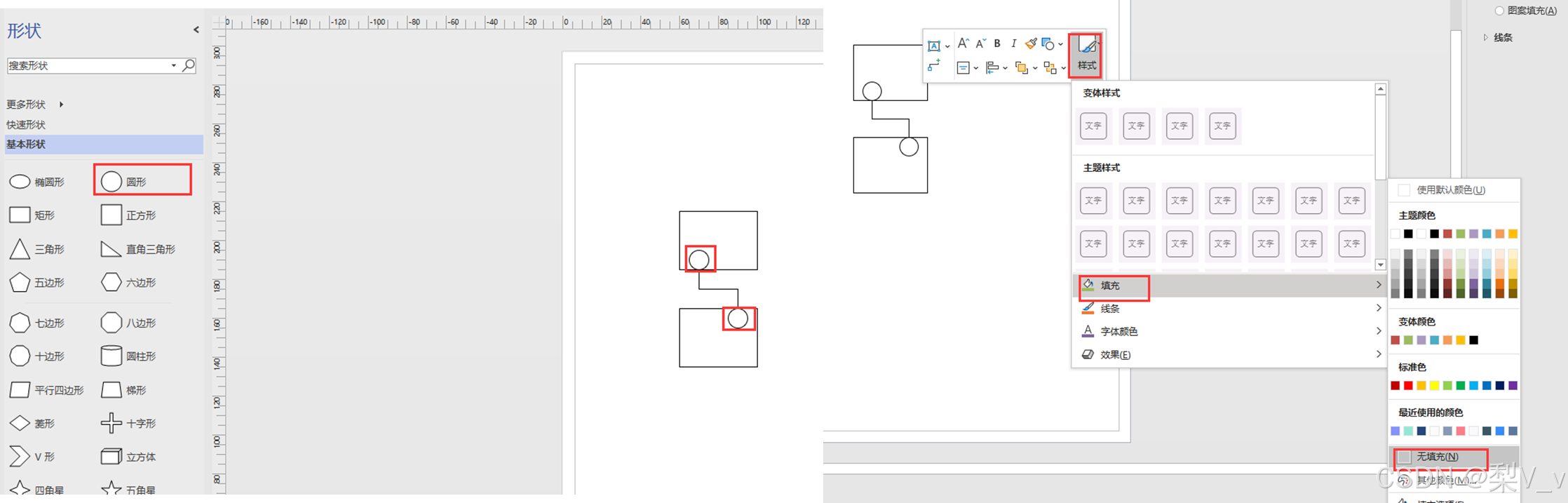

有时，我们需要的连接点，基本图形没有，这时我们可以借助基本图形“圆”来创建连接点

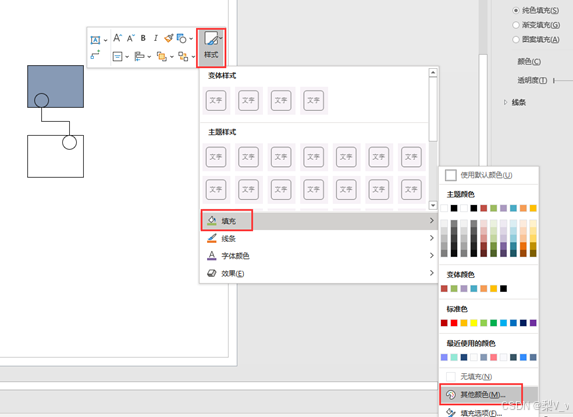

并使用”无填充无线条“让圆“隐身”达到连接点的效果

配色

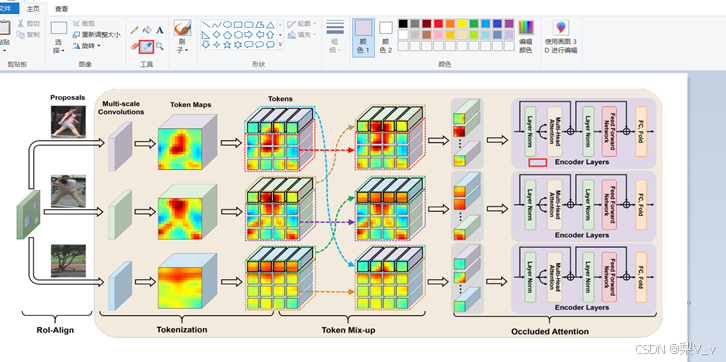

有时配色不知道怎么选择的时候，可以参考sci论文

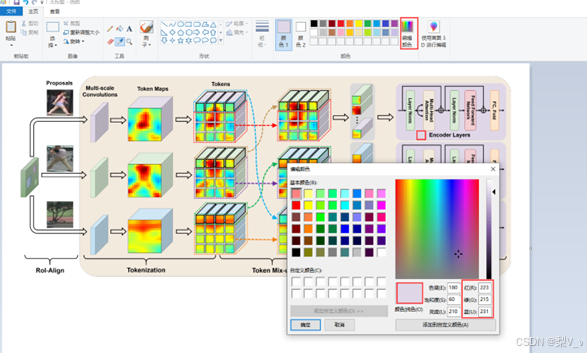

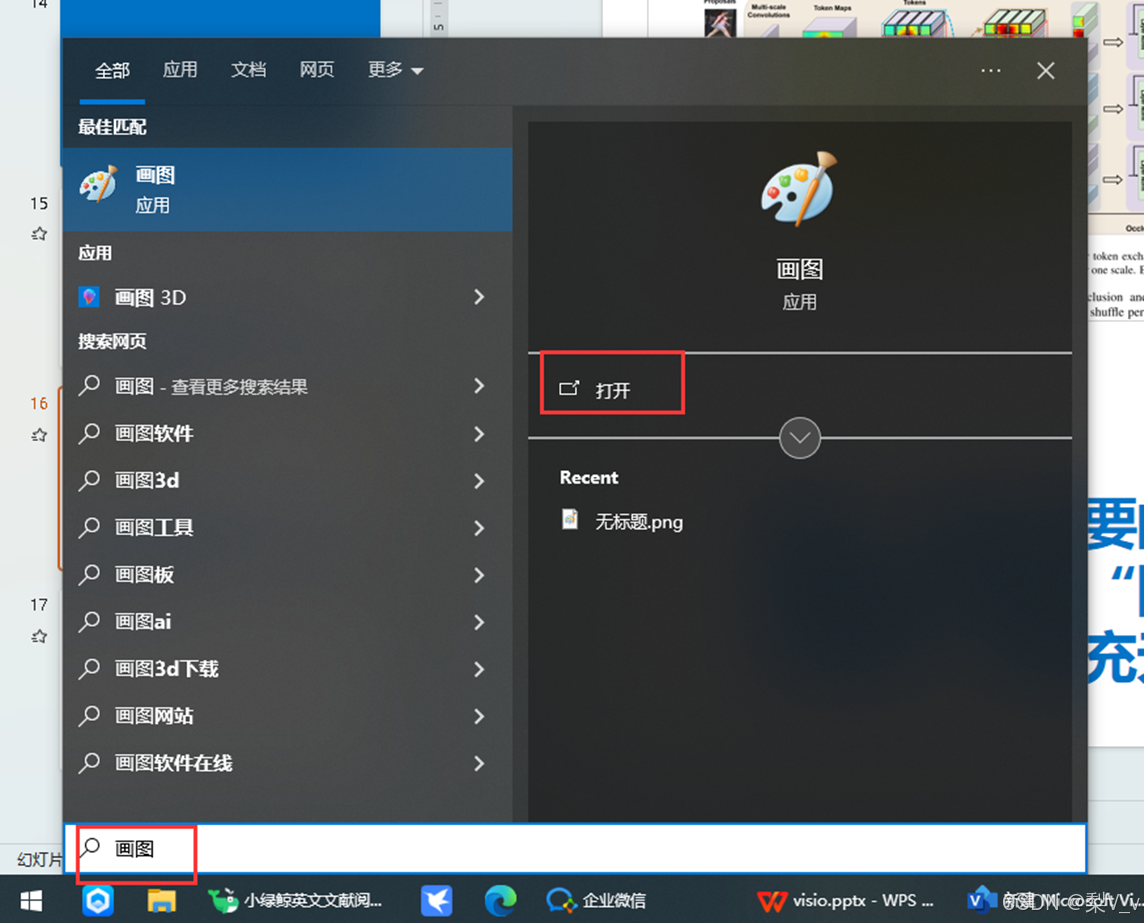

将sci论文图截图复制进“画图”中，用取色器取颜色。记住颜色的RGB值，便可完全复制该颜色

特殊符号

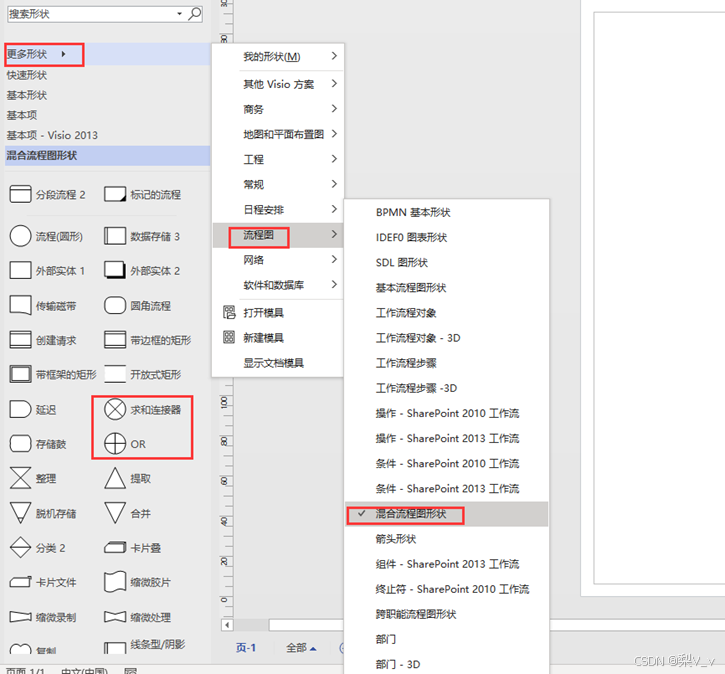

对于一些特殊符号，建议用基本图形组合构建。但深度学习中的矩阵乘、Hadamard操作

可以从混合流程图形状中找到

高级图示

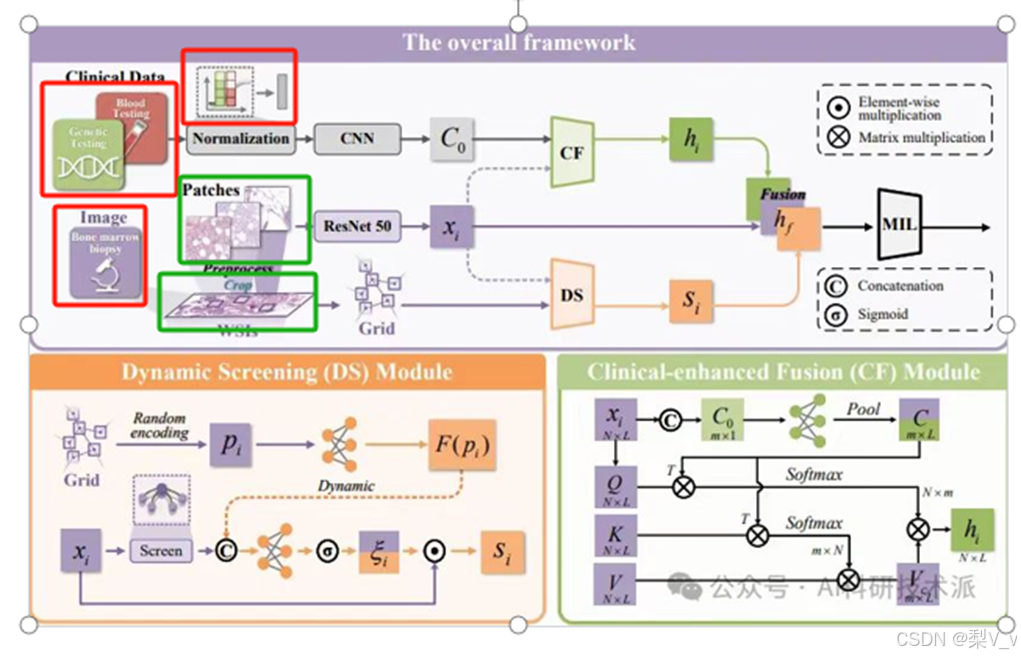

红框所标出的图形，是根据网上找到的logo，并“置于顶层”绘制的

绿框则是数据集中本身的图片取出，换颜色和对比度构建的

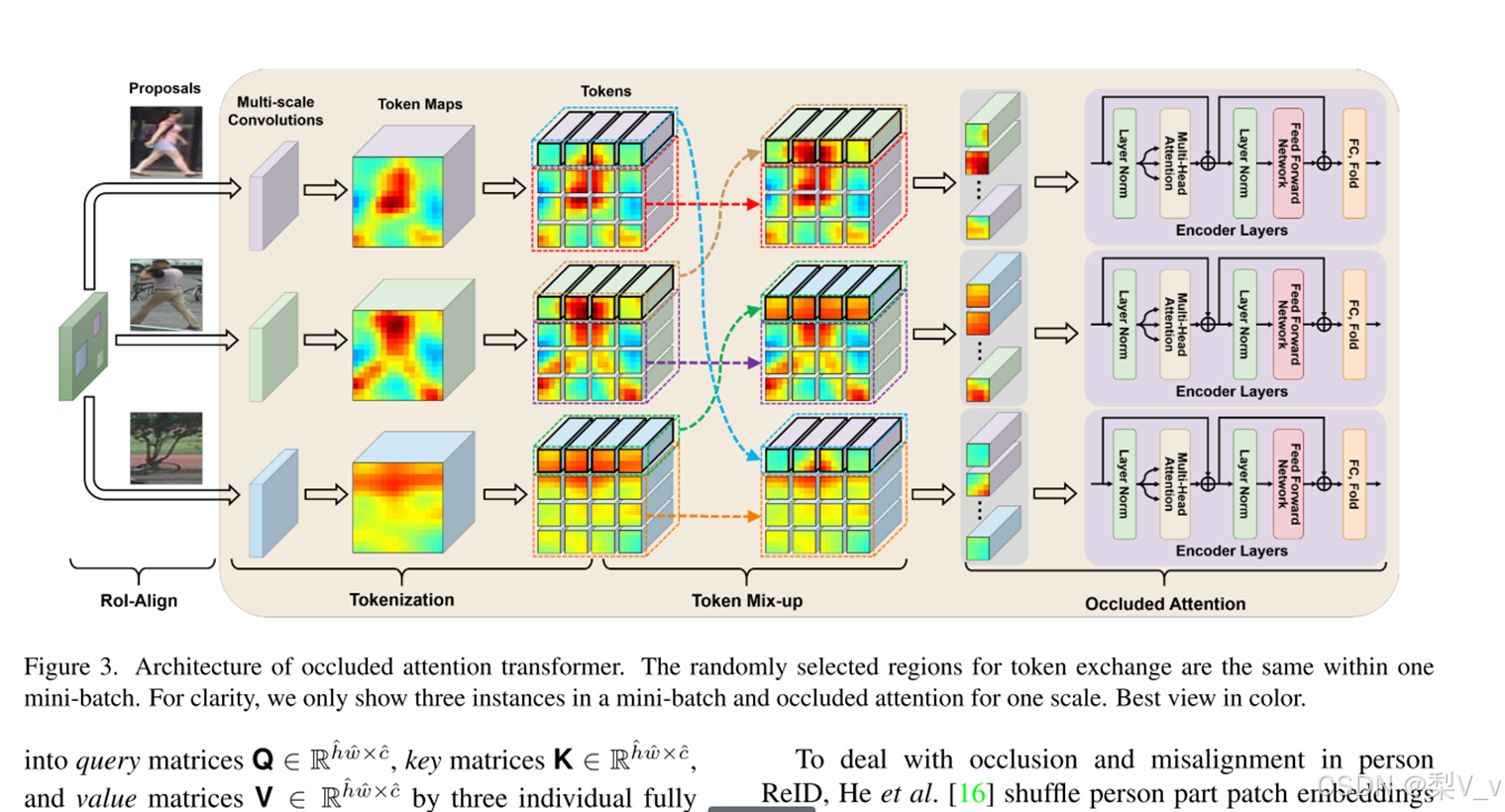

阴影可以通过不同颜色的基本图形“梯形”组合而成

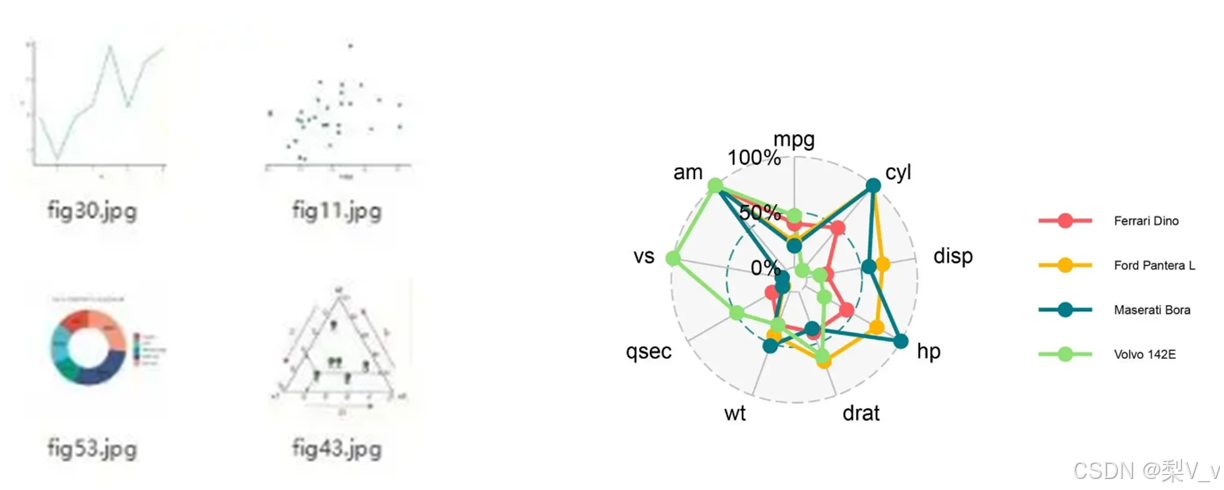

可视化数据展示图

对于可视化的表格，如上图所示，是使用excel或者python代码库绘制的
