本文介绍了如何修改TFT_eSPI库中的GC9A01屏幕驱动，以实现坐标系旋转和镜像功能。通过修改rotation变量的取模运算，增加case4选项，添加了沿Y轴镜像旋转的功能。利用TFT_MAD CTL命令和不同的组合标志，可以实现0-3的常规旋转以及新的4号情况的镜像旋转。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

打开TFT_eSPI/TFT_Drivers/GC9A01_Rotation.h (其他屏幕驱动同理)
用以下代码覆盖


// This is the command sequence that rotates the GC9A01 driver coordinate frame

rotation = m % 5;

writecommand(TFT_MADCTL);
switch (rotation) {
    case 0: // Portrait
        writedata(TFT_MAD_BGR);
        _width  = _init_width;
        _height = _init_height;
        break;
    case 1: // Landscape (Portrait + 90)
        writedata(TFT_MAD_MX | TFT_MAD_MV | TFT_MAD_BGR);
        _width  = _init_height;
        _height = _init_width;
        break;
    case 2: // Inverter portrait
        writedata(TFT_MAD_MX | TFT_MAD_MY | TFT_MAD_BGR);
        _width  = _init_width;
        _height = _init_height;
        break;
    case 3: // Inverted landscape
        writedata(TFT_MAD_MV | TFT_MAD_MY | TFT_MAD_BGR);
        _width  = _init_height;
        _height = _init_width;
        break;
    /****添加case4**********/
    case 4:
        writedata(TFT_MAD_MY | TFT_MAD_BGR);// 设置镜像旋转
        _width  = _init_width;
        _height = _init_height;
        break;
}

观察到，此代码将rotation = m % 4;改为了rotation = m % 5;
并且添加了case 4:选项

writedata()后选项含义：
TFT_MAD_BGR不解释，遇到镜像后RB翻转就加上

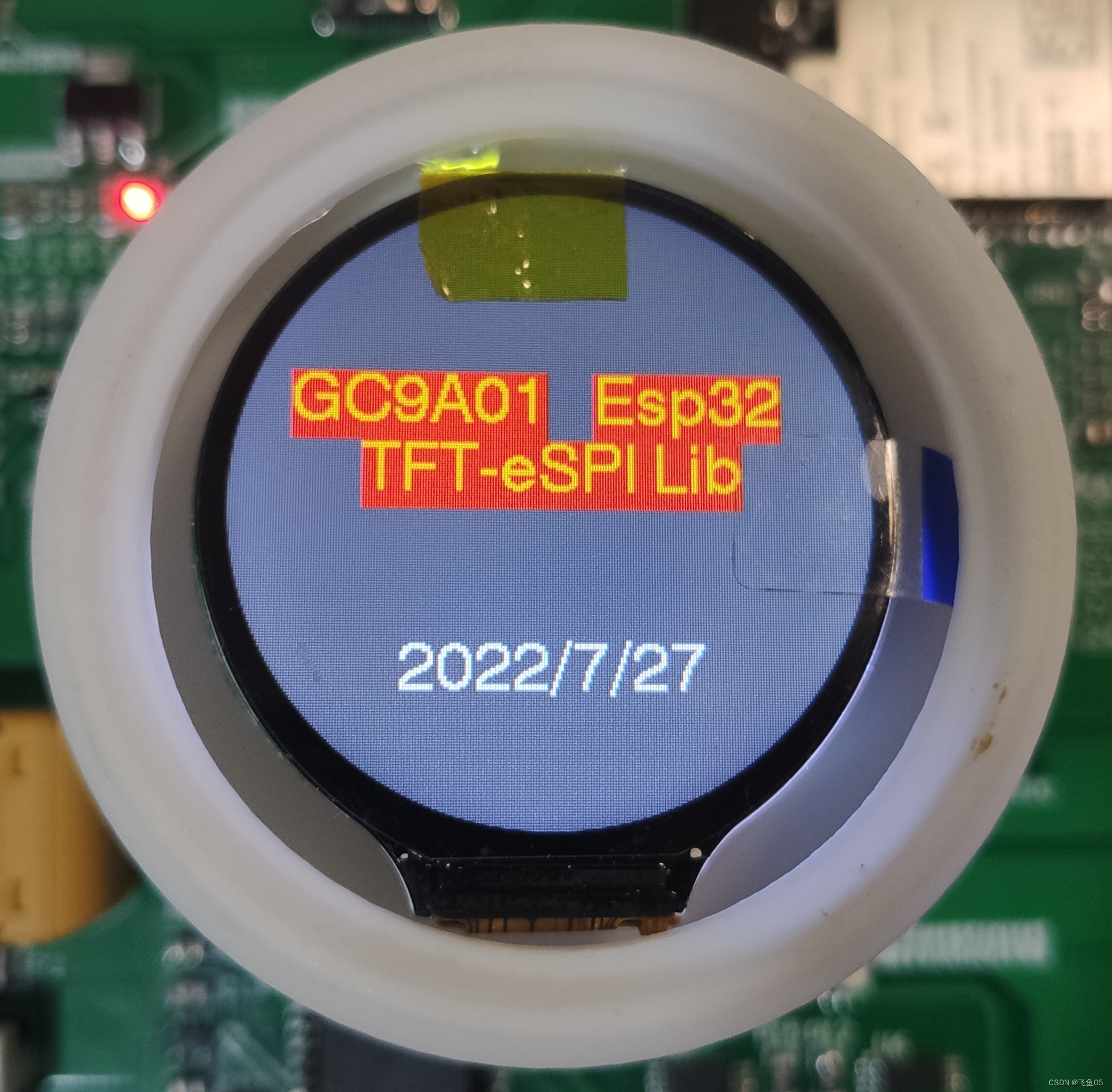

镜像前：
请添加图片描述

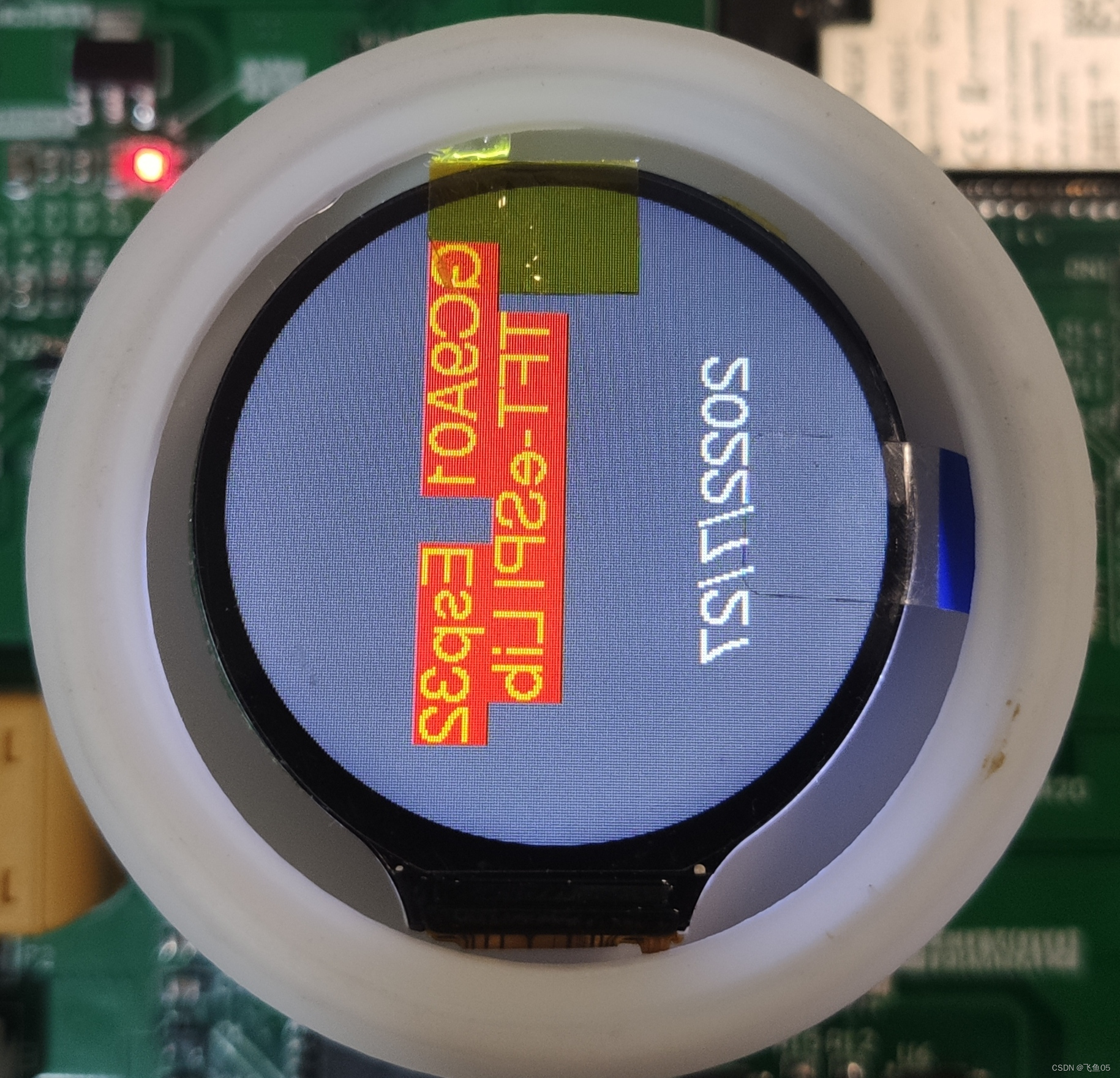

TFT_MAD_MX沿Y轴翻转
请添加图片描述

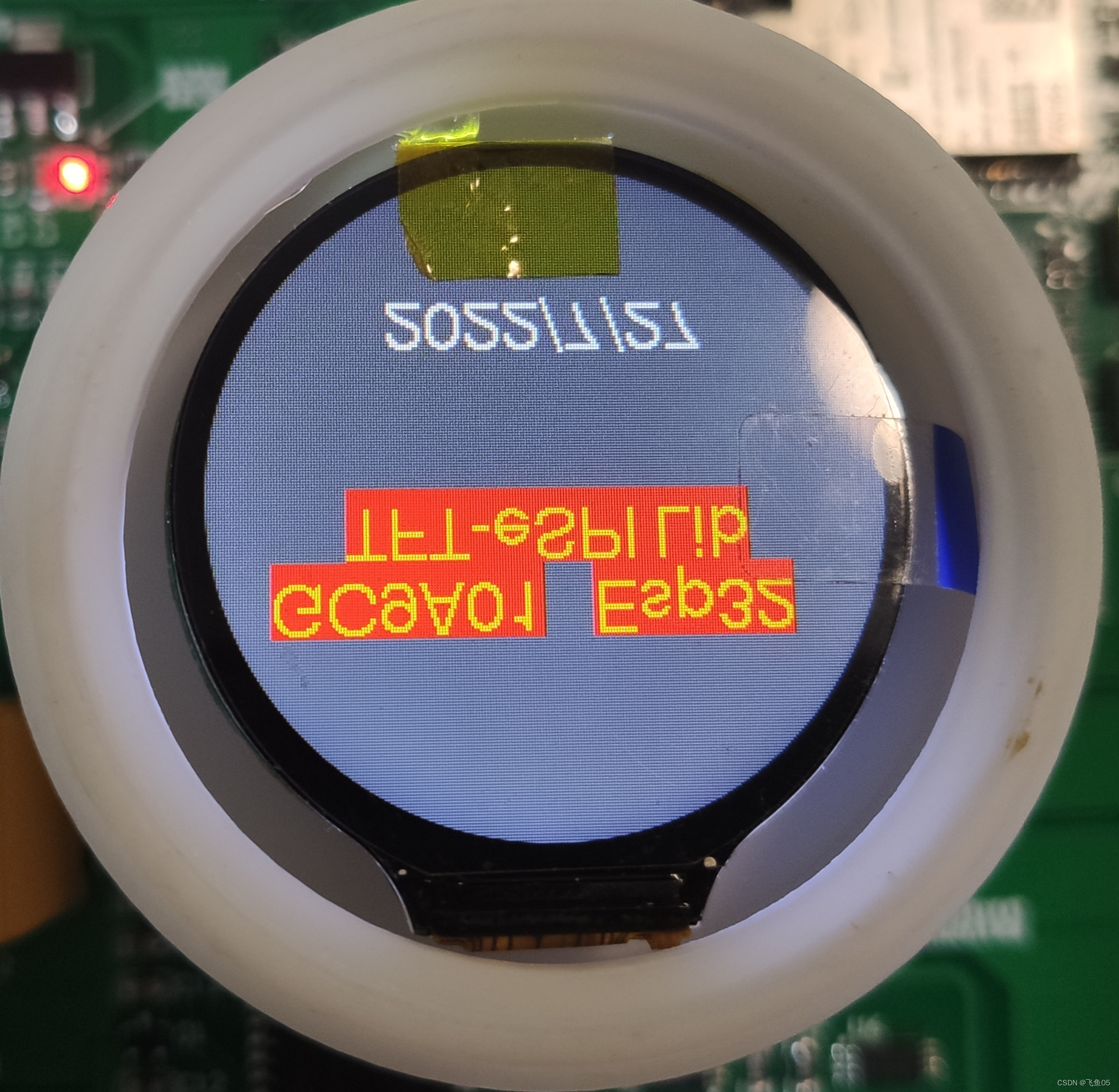

TFT_MAD_MY沿X轴翻转
请添加图片描述

TFT_MAD_MV沿Y轴翻转并顺时针旋转270
请添加图片描述

TFT_MAD_ML沿X轴翻转 (与TFT_MAD_MY作用相同，暂不清楚作用)
请添加图片描述

可以看到，原代码中就是用了TFT_MAD_MX TFT_MAD_MY TFT_MAD_MV TFT_MAD_ML用|连接
实现了90，180，270的旋转
