注：位扩展扩展的是数据位宽度，字扩展扩展的是CPU访问存储空间的容量。

一、应用题

1、使用4K x 8位的RAM芯片组成一个容量为8K x 16位的存储器，需要（1）片，进行（2）扩展，
需要连接（3）根地址线，（4）根数据线，还需要连接一根（5），一根（6）。
画出连线图，给出其存储器地址范围。
参考解答：
（1）4
（2）字、位
（3）13
（4）16
（5）片选线
（6）读写控制线

2、使用4K x 8位的RAM芯片组成一个容量为4K x 16位的存储器，需要（1）片，进行（2）扩展，
需要连接（3）根地址线，（4）根数据线，还需要连接1根（5），一根（6）。
画出连线图，给出其存储器地址范围。
参考解答：
（1）2
（2）位
（3）12
（4）16
（5）片选线
（6）读写控制线

3、使用4K x 8位的RAM芯片组成一个容量为16K x 8位的存储器，需要（1）片，进行（2）扩展，
需要连接（3）根地址线，（4）根数据线，还需要连接1根（5），一根（6）。
画出连线图，给出其存储器地址范围。
参考解答：
（1）4
（2）字
（3）14
（4）8
（5）片选线
（6）读写控制线

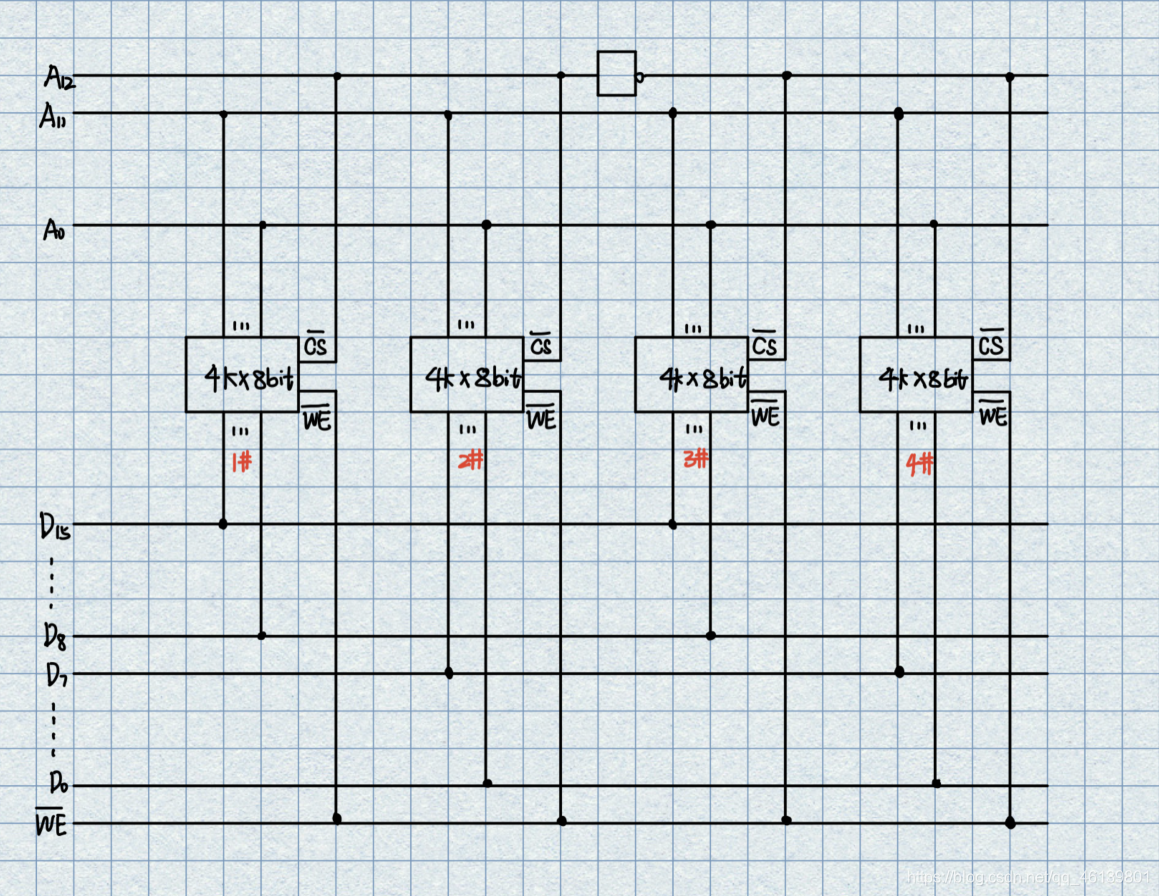

题1作图：

在这里插入图片描述

A12为0时，选择的是1#、2#芯片，它们的地址空间范围相同，
都是0 000000000000~0 111111111111。
A12为1时，选择的是3#、4#芯片，它们的地址空间范围相同，
都是1 000000000000~1 111111111111。

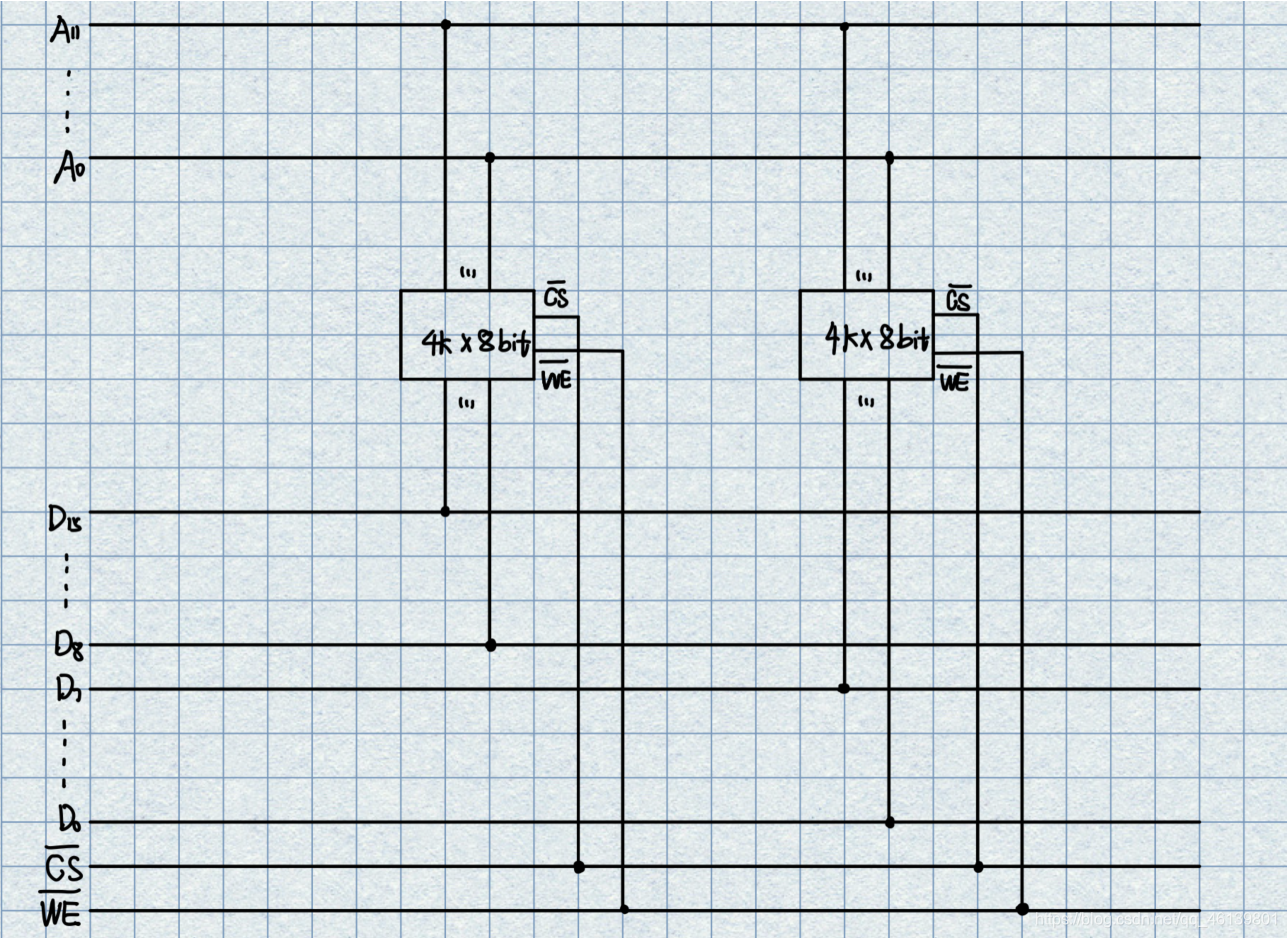

题2作图：

在这里插入图片描述

CS非为0时，同时选择两个芯片，它们有相同地址空间，
地址空间范围是：0 000000000000~0 111111111111

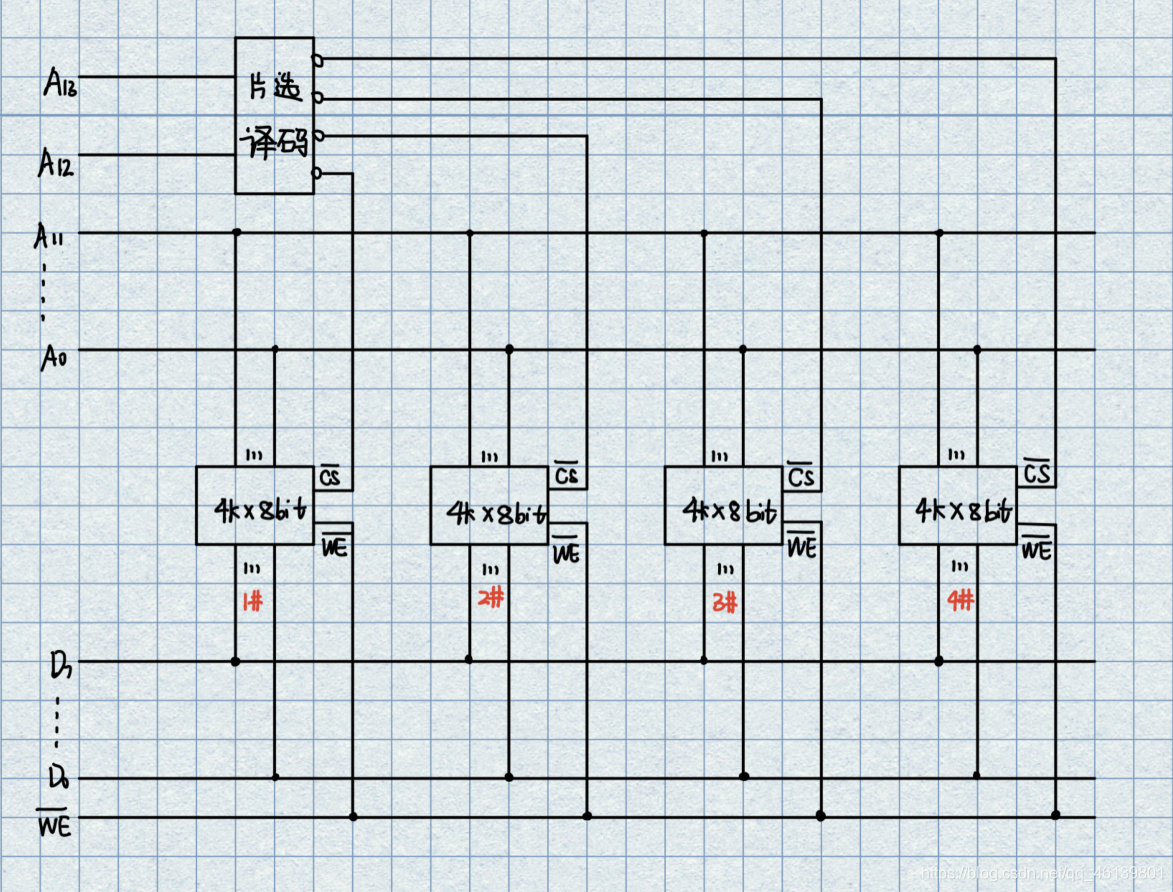

题3作图：

在这里插入图片描述

A13A12为00时，选择的是1#芯片，其地址空间范围为00 000000000000~00 111111111111
A13A12为01时，选择的是2#芯片，其地址空间范围为01 000000000000~01 111111111111
A13A12为10时，选择的是3#芯片，其地址空间范围为10 000000000000~10 111111111111
A13A12为11时，选择的是4#芯片，其地址空间范围为11 000000000000~11 111111111111
