华为ENSP之VLAN间路由——完整配置教程（下）

VLAN间路由

重点：

一、Access链路类型端口：只允许缺省VLAN通过，仅接收和发送一个VLAN的数据帧；一般用于连接用户设备。

二、Trunk链路类型端口：允许多个VLAN通过，可以接收和发送多个VLAN的数据帧；缺省VLAN的以太网帧不带标签；一般用于交换机之间连接。

三、Hybrid链路类型端口：允许多个VLAN通过，可以接收和发送多个VLAN的数据帧。

四、Hybrid端口和Trunk端口的不同之处在于：
（1）Hybrid端口允许多个VLAN的以太网不带标签
（2）Trunk端口只允许缺省VLAN的以太网帧不带标签

五、VLAN端口：是物理端口；
VLAN if：interface vlan是逻辑端口，通常这个接口地址作为vlan下面用户的网关

5、三层交换机VLANif实现VLAN30与VLAN40间的路由

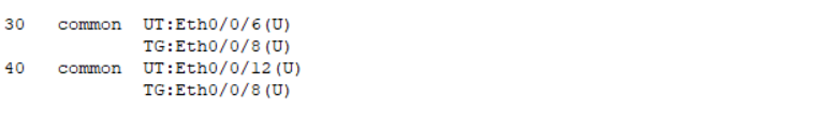

（1）LSW3的VLAN配置信息

（2）LSW1的VLAN配置信息

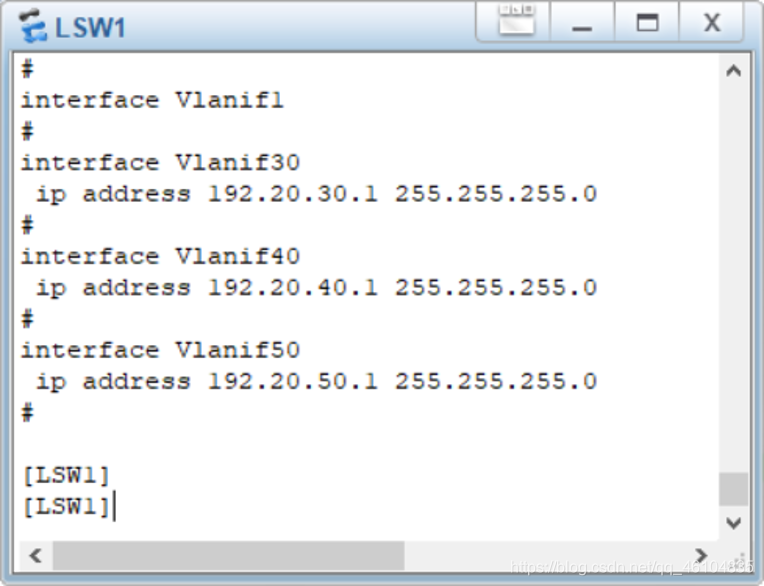

（3）LSW1的VLANif接口配置信息

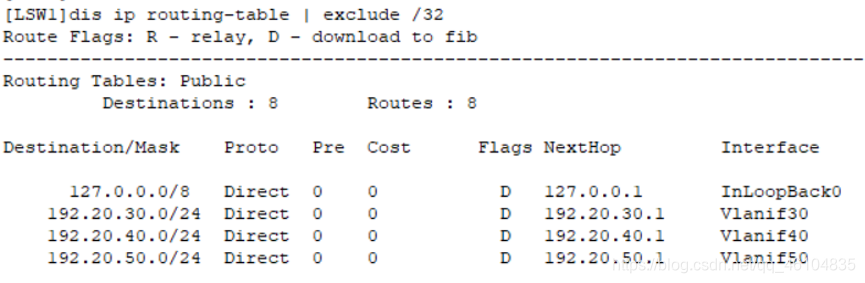

（4）LSW1的路由表——精简版

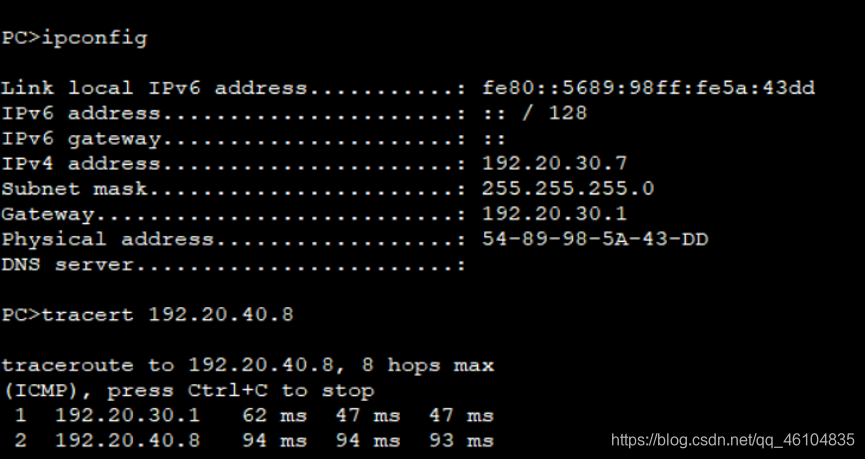

（5）主机C到D的网络路径

6、在R1与LSW1上配置静态路由

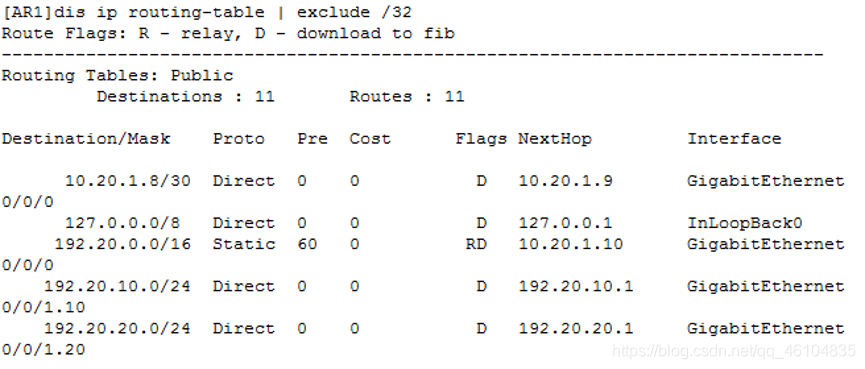

（1）R1的路由表——精简版

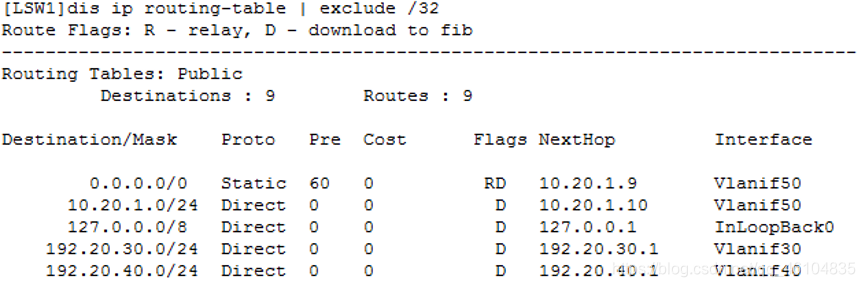

（2）LSW1的路由表——精简版

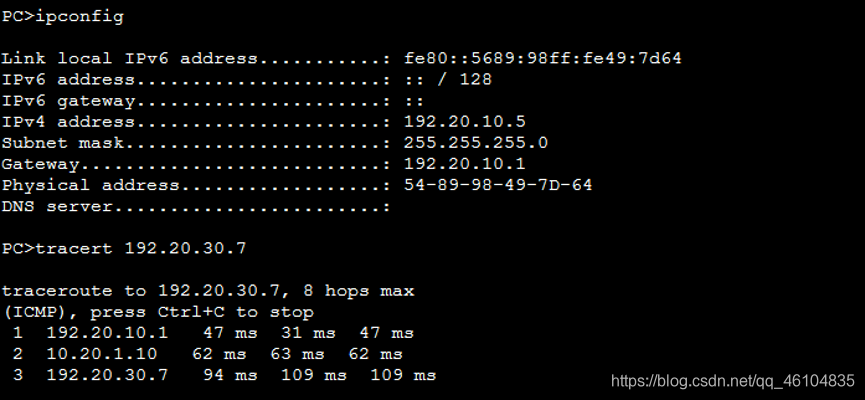

（3）主机A到C的网络路径

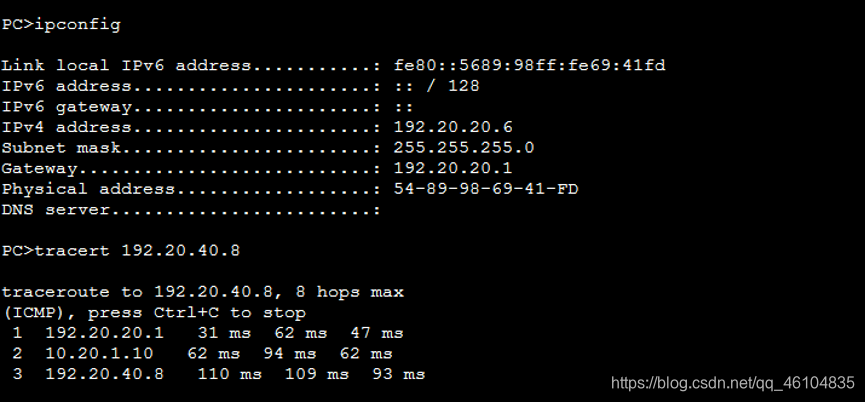

（4）主机B到D的网络路径

完！

***已经上传完整文件欢迎免费下载学习
