Cisco Packet Tracer 实验

---

一、直接连接两台 PC 构建 LAN

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。
进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

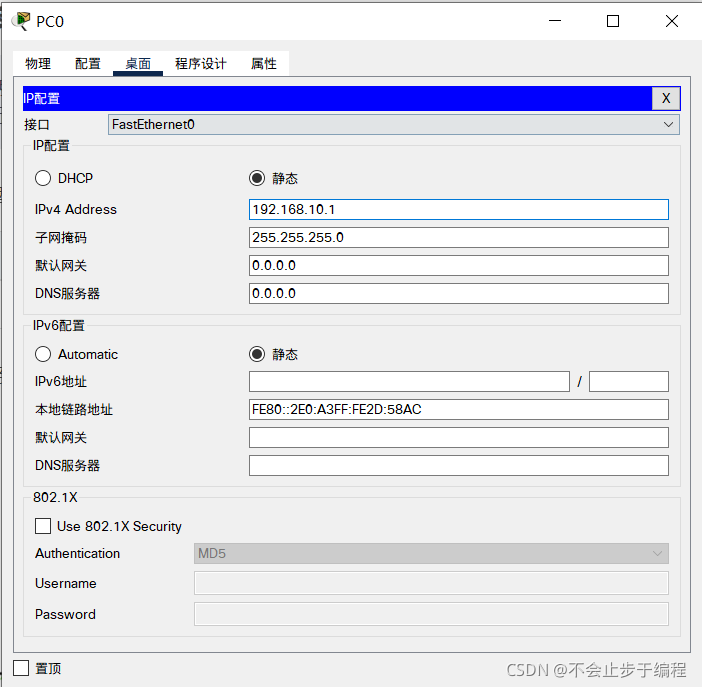

配置两台PC.

PC0	PC1
192.168.10.1	192.168.10.2

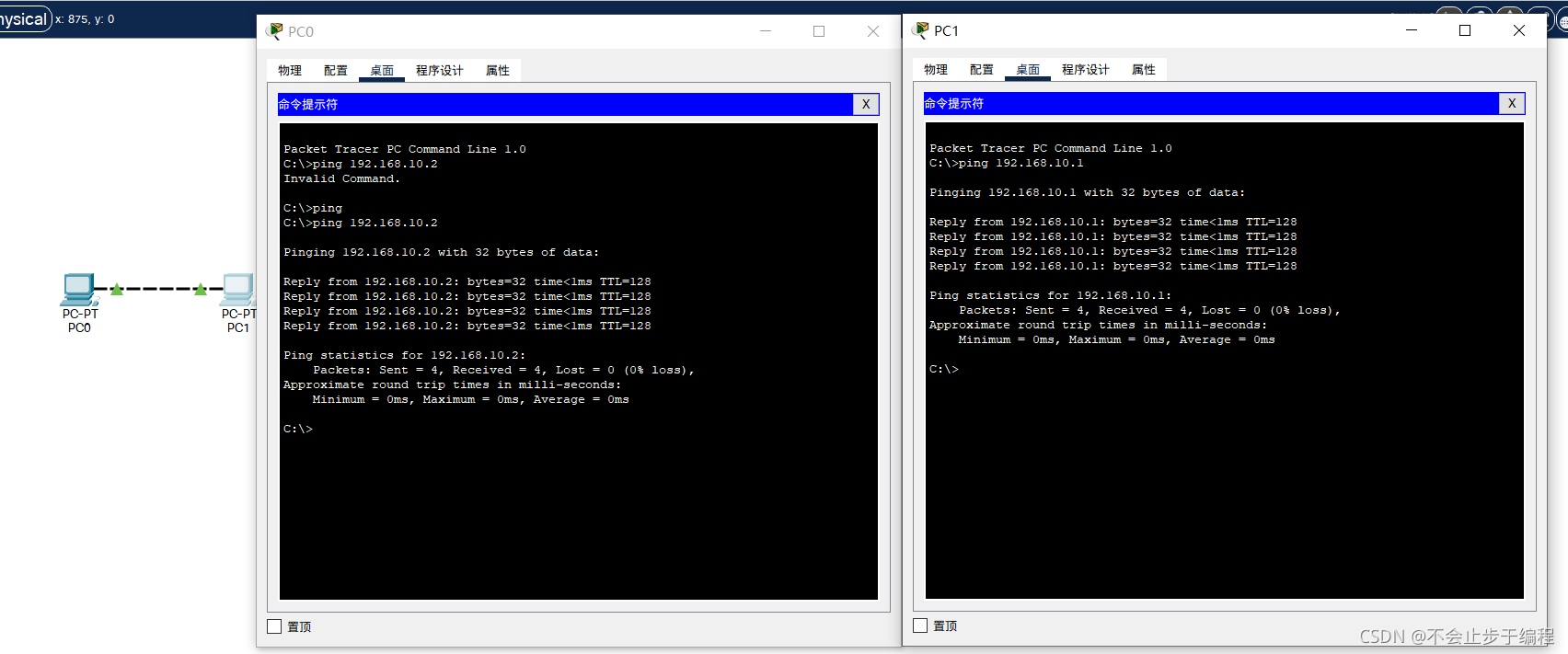

互相ping

搞定。

二、用交换机构建 LAN

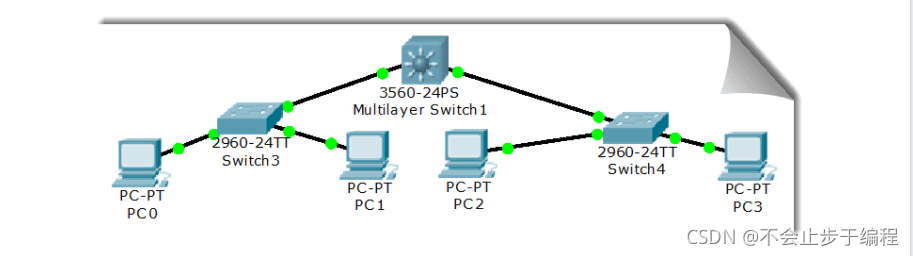

构建如下拓扑结构的局域网：

各PC的基本网络配置如下表：

构建并按照前面的ip进行配置：

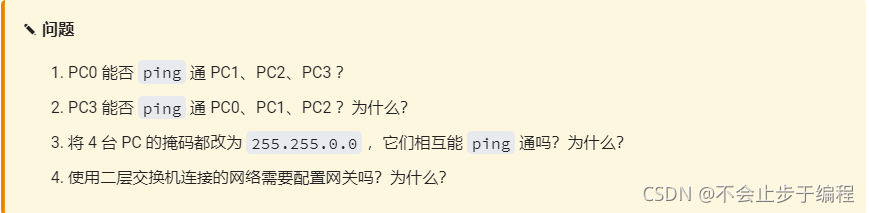

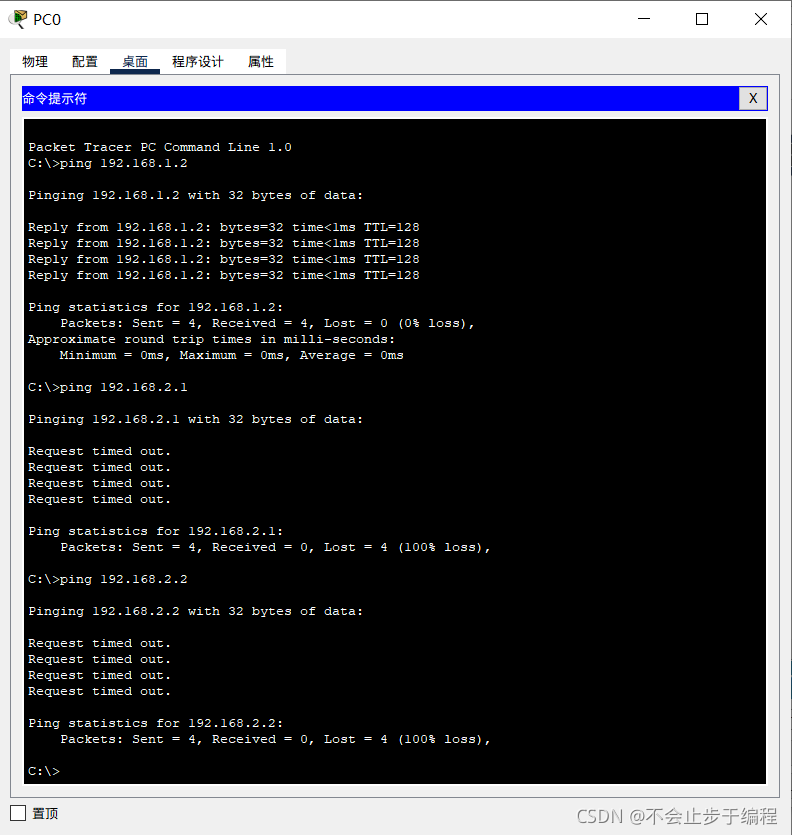

1.PC0能够ping通PC1，不能ping通PC2和PC3

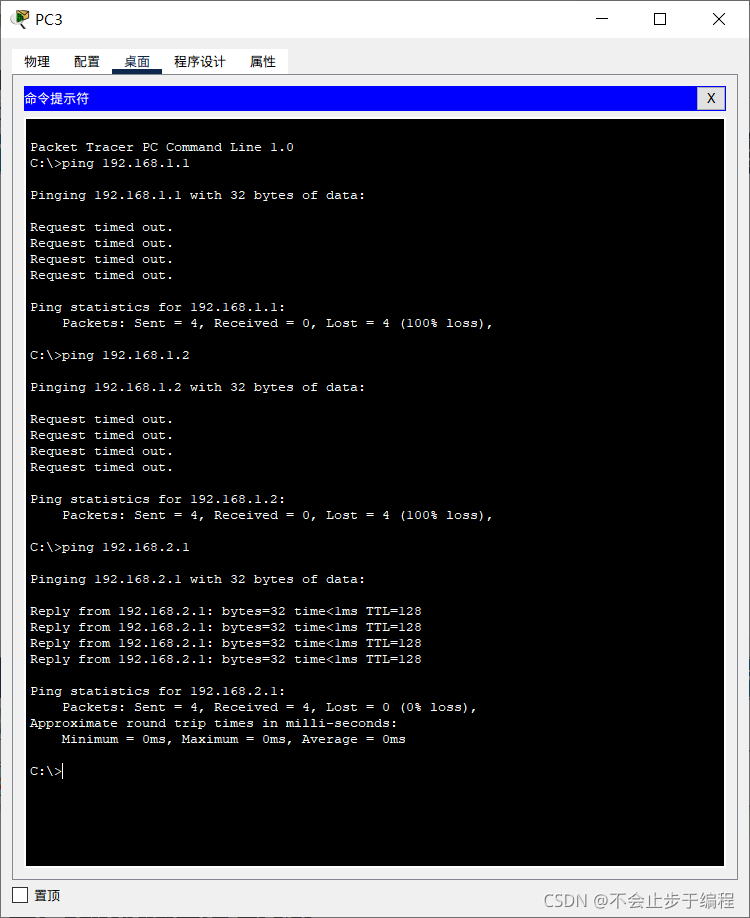

2.PC3能够ping通PC2，不能ping通PC0和PC1

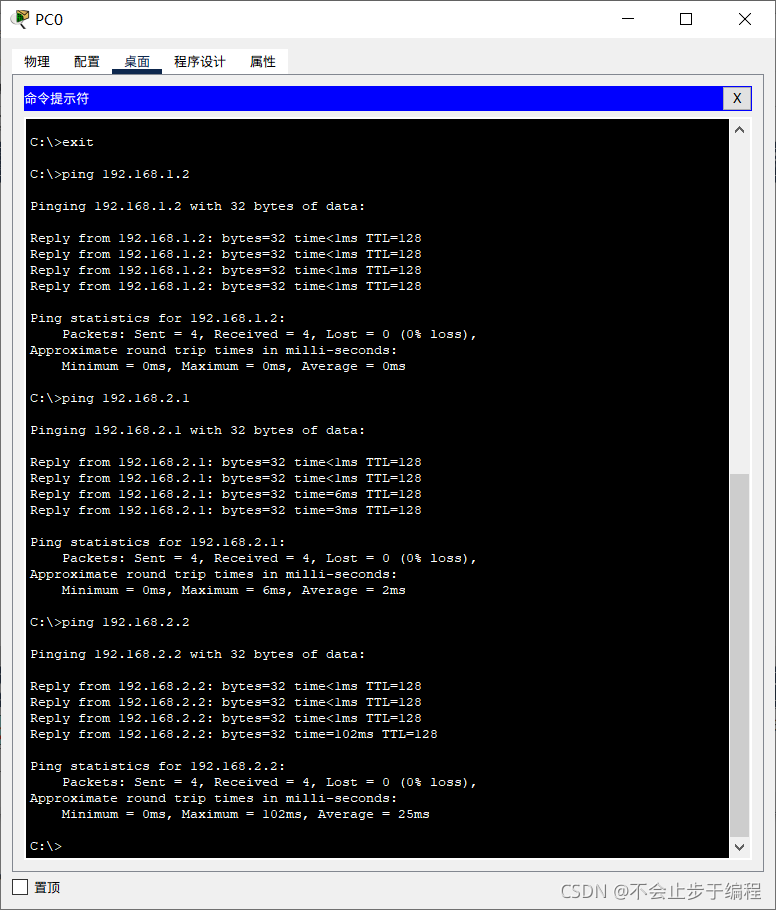

3.这四台PC之间都能相互ping通；因为子网掩码为255.255.255.0时，PC0、PC1与PC2、PC3处于两个不同的子网下面，而改成255.255.0.0后这四台PC处于同一子网下，因而能够互相ping通。

4.使用二层交换机连接的网路需要配置网关，二层交换机配置好网关后可在2个网络间建立传输连接，使不同网络上的主机间建立起跨越多个网络的级联的、点对点的传输连接。

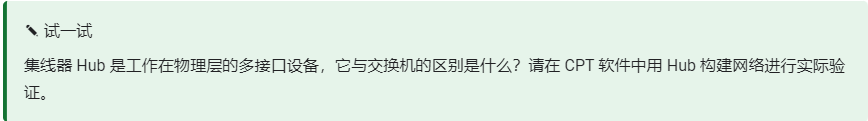

集线器Hub对于接收到的帧只能从其他端口进行广播，而交换机会对接收到的帧进行判断并转发到相应的端口。

三、交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

最初情况：

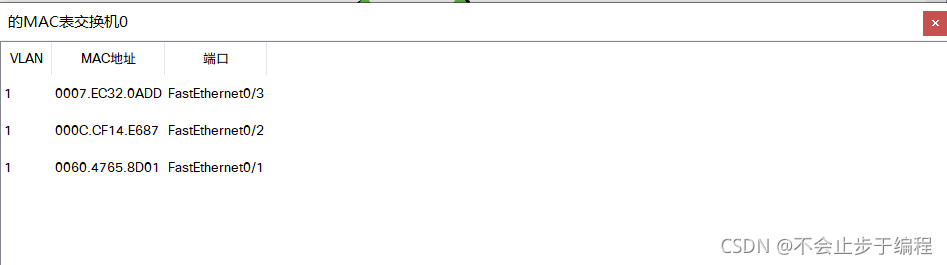

用pc0访问pc1之后再次查看


从上图可以看出，最初交换机的 MAC 表是空的，即它不知道该怎样转发帧，那么它将把接收到的帧进行广播；若收到某一端口发回的回复即可知道该帧的MAC地址并存到其MAC表中。
用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，这是通过ARP（地址解析协议）得来的MAC地址。

我把这个称之为仿真模式，可以一步一步运行，可以便于我们观察中间的过程。

四、生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

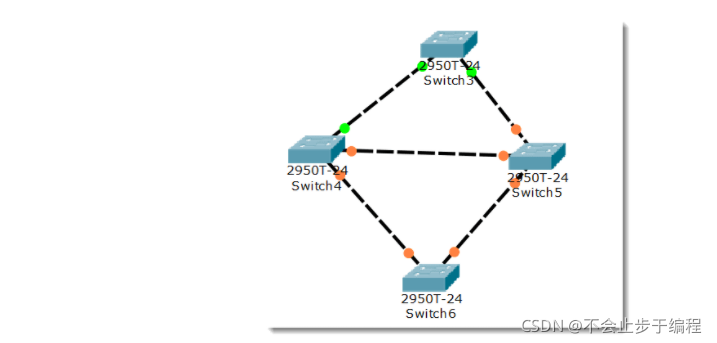

只使用交换机，构建如下拓扑：

自己构建如下：

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch4 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

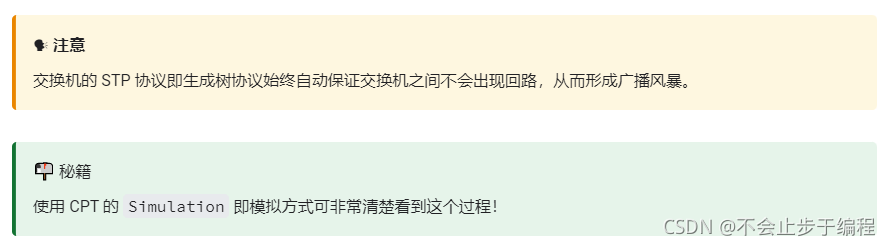

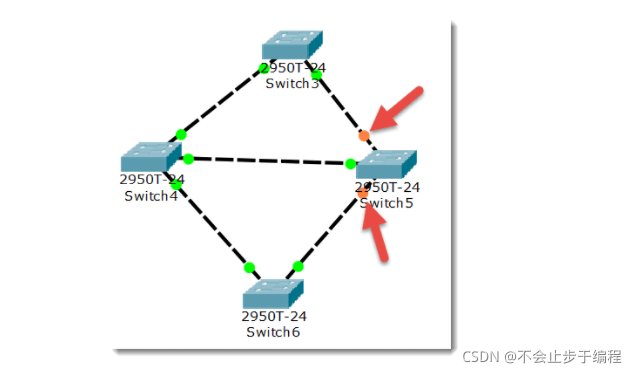

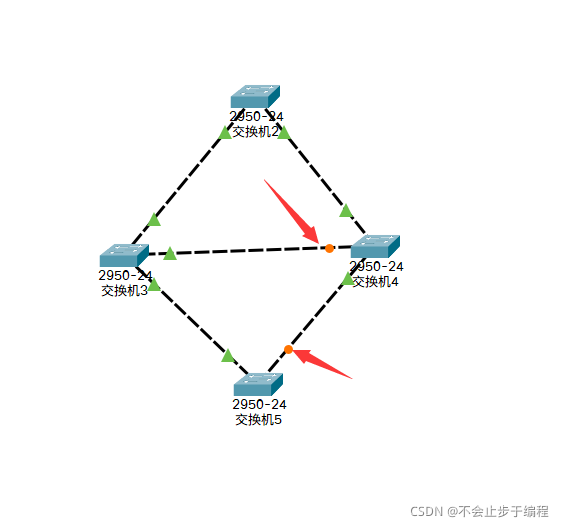

经过一段时间，随着 STP 协议成功构建了生成树后，Switch5 的两个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示：

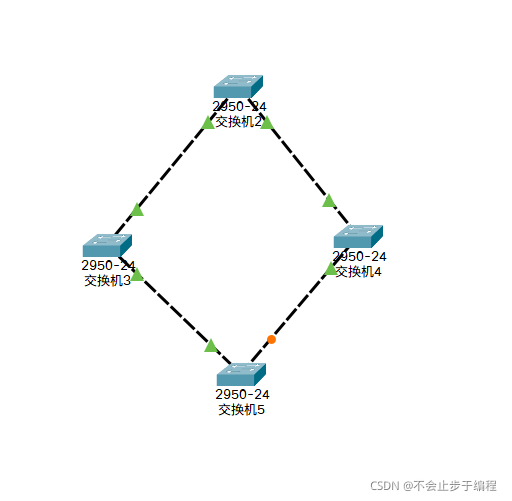

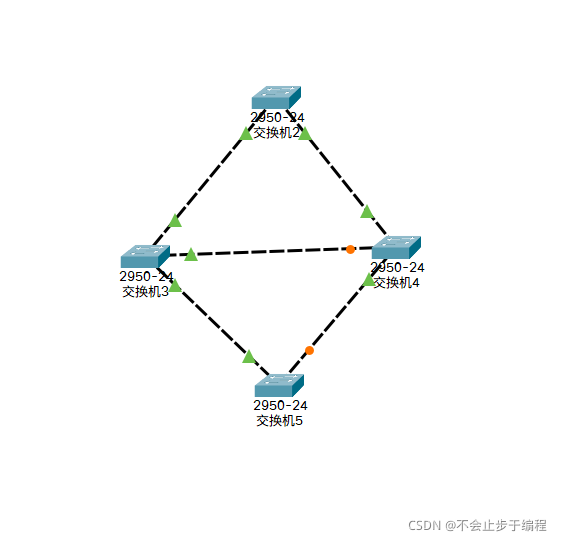

自己的图如下：

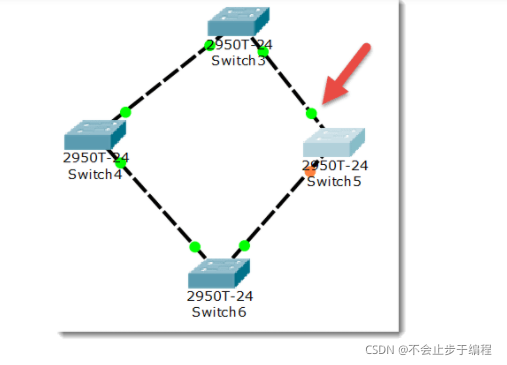

在网络运行期间，假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题（将 Switch4 与 Switch5 的连线剪掉），则该生成树将自动发生变化。Switch5 上方先前 Blocking 的那个接口现在活动了（绿色），但下方那个接口仍处于 Blocking 状态（桔色）。如下图所示：

自己的图如下：

五、路由器配置初步

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

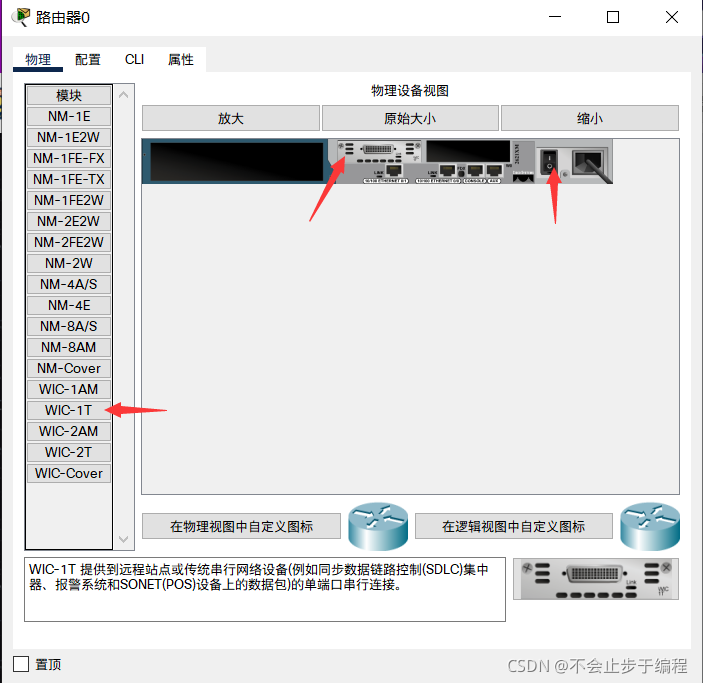

为交通大学的路由器配置，先关闭开关，拖入WIC-1T到指定位置后，再打开开关。

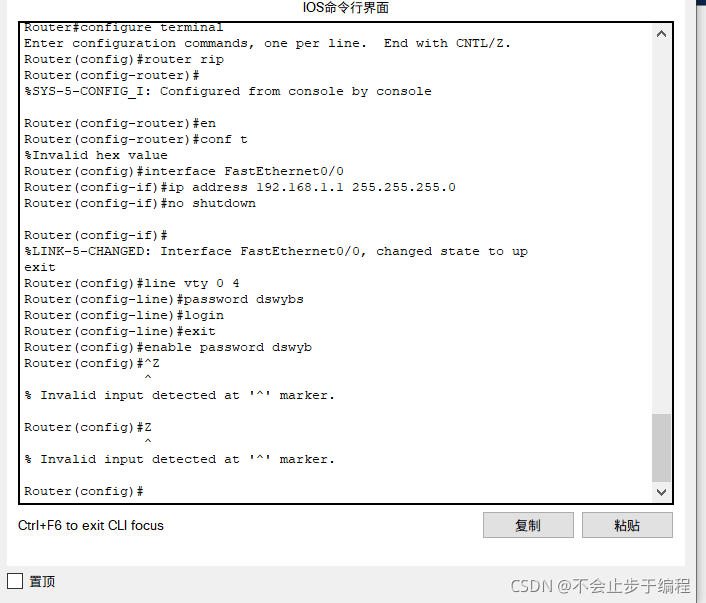

对其进行配置

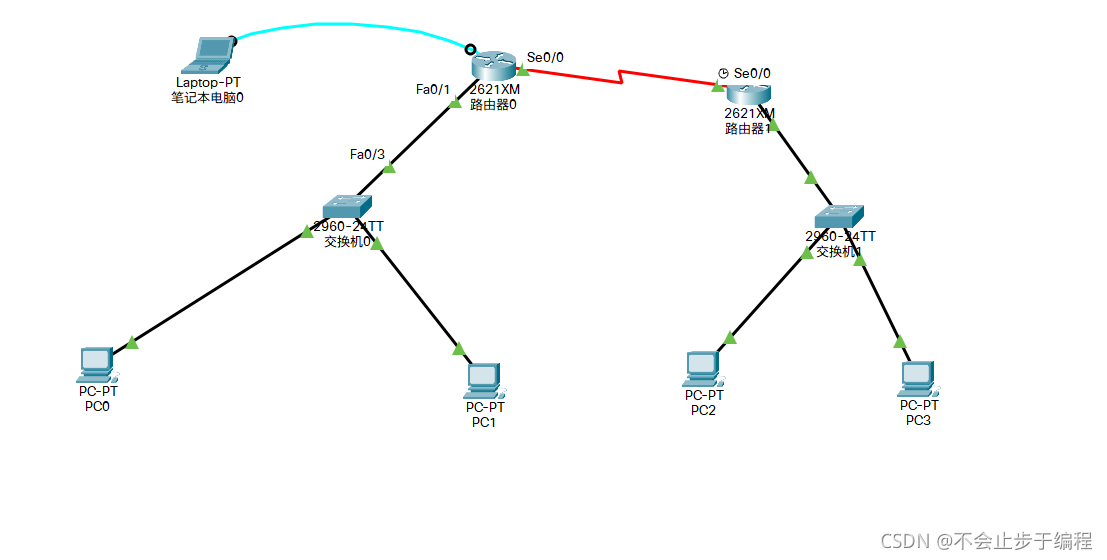

配置整个拓扑图：

说明一
交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。

路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：

1. 左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号
   192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
2. 右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号
   192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1
3. 两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24

说明二
现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么？）。
答：双绞线传输距离有限

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域网模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。

说明三
在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000

说明四
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。<
