SuperMap iClient for MapboxGL实现矢栅底图的动态切换

吃辣我第一

于 2024-12-30 16:55:52 发布

阅读量389

点赞数 3

分类专栏： GIS # WebGIS 文章标签： javascript

本文链接：https://blog.youkuaiyun.com/qq_46005336/article/details/144829569

版权

GIS 同时被 2 个专栏收录

6 篇文章

订阅专栏

WebGIS

3 篇文章

订阅专栏

在现代 web 地图应用中，动态渲染和灵活变换地图底图类型是提高用户体验的一个重要方面。特别是在某些场景下，底图的矢量和栅格版本各有其独特的优势。在本篇博文中，我们将探讨如何利用 SuperMap iClient for MapboxGL 实现底图间的动态切换，从而提升地图性能和用户体验。

背景与需求

在地图应用中，底图通常分为矢量地图和栅格地图。矢量地图具有更高的可缩放性和灵活的样式控制，但在数据较大的情况下，加载速度可能会受到影响，尤其是在较小比例尺（zoom level）下，用户不需要过于精细的内容展示。因此，在某些情况下，使用栅格地图可以显著改善加载速度和渲染效果。

例如，当您在进行广域展示时，用户可能更关注的是地面覆盖情况，而不是具体街道的详细信息。在这类场景中，切换到同一底图的栅格版本可以有效提升用户体验。

解决方案：动态切换底图类型

工具与技术

我们使用 SuperMap iClient for MapboxGL 作为基础，结合其强大的地图渲染能力。具体实现中，我们将根据缩放级别动态切换底图的类型，当缩放比例大于一定值时使用矢量底图，小于该值时则使用栅格底图。

代码实现

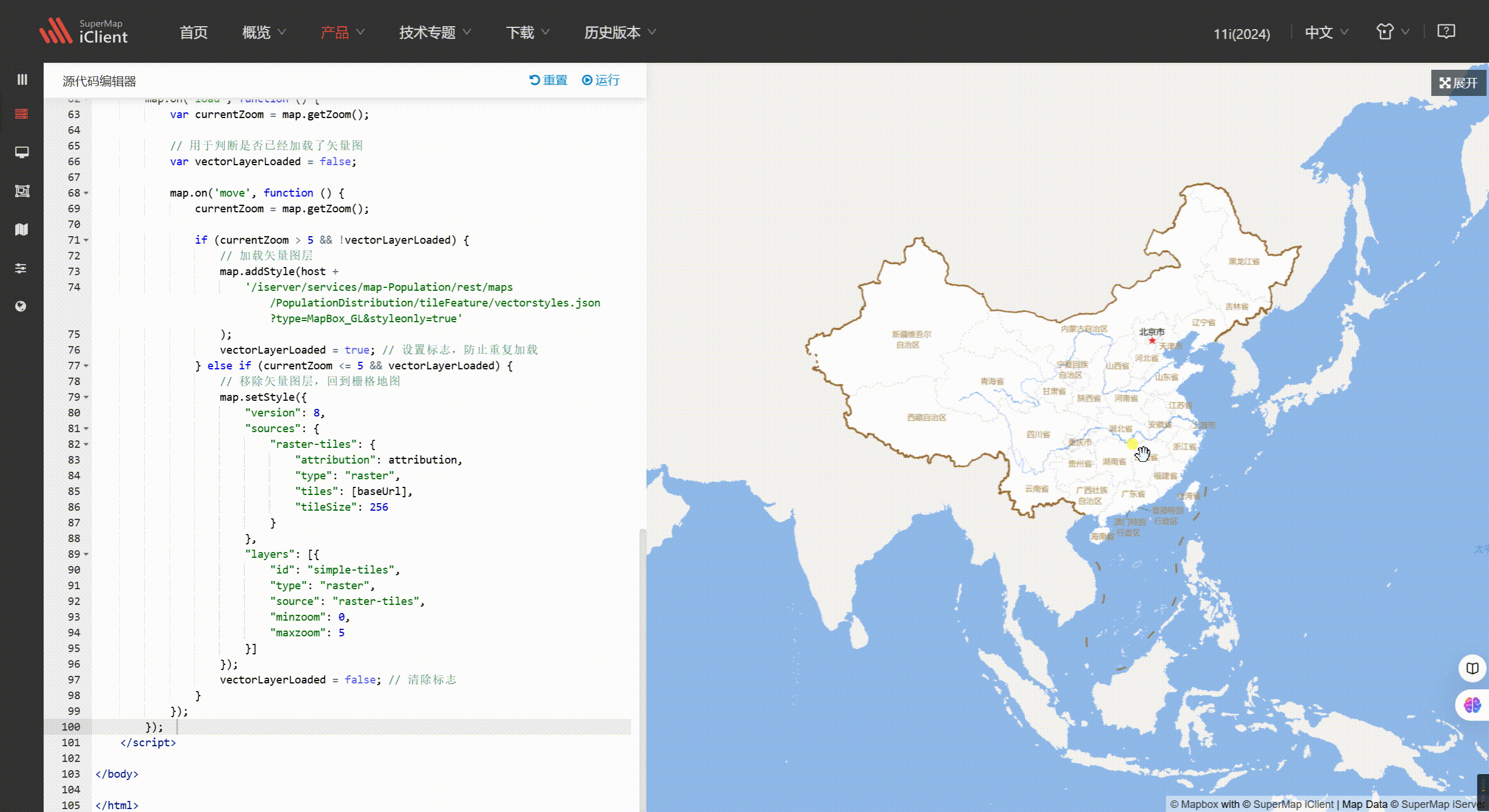

下面是一个基本的实现代码（可复制到iClient官网直接运行：https://iclient.supermap.io/examples/mapboxgl/examples.html#iServer）：

<!DOCTYPE html>
<html>

<head>
    <meta charset='utf-8' />
    <title data-i18n="resources.title_mvtVectorLayer_overlay"></title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <style>
        body {
            margin: 0;
            padding: 0;
        }

        #map {
            position: absolute;
            top: 0;
            bottom: 0;
            width: 100%;
        }
    </style>
</head>

<body>
    <div id='map'></div>
    <script type="text/javascript" include="jquery" src="../js/include-web.js"></script>
    <script type="text/javascript" include="mapbox-gl-enhance" src="../../dist/mapboxgl/include-mapboxgl.js"></script>
    <script type="text/javascript">
        var host = window.isLocal ? window.server : "https://iserver.supermap.io";
        var attribution = "<a href='https://www.mapbox.com/about/maps/' target='_blank'>© Mapbox </a>" +
            " with <span>© <a href='https://iclient.supermap.io' target='_blank'>SuperMap iClient</a> | </span>" +
            " Map Data <span>© <a href='http://support.supermap.com.cn/product/iServer.aspx' target='_blank'>SuperMap iServer</a></span> ";

        // Base URL for raster tiles
        var baseUrl = host + '/iserver/services/map-china400/rest/maps/China/zxyTileImage.png?z={z}&x={x}&y={y}';
        // Data URL (currently unused in the example)
        var dataUrl = host + "/iserver/services/data-world/rest/data";

        var map = new mapboxgl.Map({
            container: 'map',
            style: {
                "version": 8,
                "sources": {
                    "raster-tiles": {
                        "attribution": attribution,
                        "type": "raster",
                        "tiles": [baseUrl],
                        "tileSize": 256
                    }
                },
                "layers": [{
                    "id": "simple-tiles",
                    "type": "raster",
                    "source": "raster-tiles",
                    "minzoom": 0,
                    "maxzoom": 5
                }]
            },
            center: [120.143, 30.236],
            zoom: 3
        });

        map.on('load', function () {
            var currentZoom = map.getZoom();

            // 用于判断是否已经加载了矢量图
            var vectorLayerLoaded = false;

            map.on('move', function () {
                currentZoom = map.getZoom();

                if (currentZoom > 5 && !vectorLayerLoaded) {
                    // 加载矢量图层
                    map.addStyle(host +
                        '/iserver/services/map-Population/rest/maps/PopulationDistribution/tileFeature/vectorstyles.json?type=MapBox_GL&styleonly=true'
                    );
                    vectorLayerLoaded = true; // 设置标志，防止重复加载
                } else if (currentZoom <= 5 && vectorLayerLoaded) {
                    // 移除矢量图层，回到栅格地图
                    map.setStyle({
                        "version": 8,
                        "sources": {
                            "raster-tiles": {
                                "attribution": attribution,
                                "type": "raster",
                                "tiles": [baseUrl],
                                "tileSize": 256
                            }
                        },
                        "layers": [{
                            "id": "simple-tiles",
                            "type": "raster",
                            "source": "raster-tiles",
                            "minzoom": 0,
                            "maxzoom": 5
                        }]
                    });
                    vectorLayerLoaded = false; // 清除标志
                }
            });
        });
    </script>

</body>

</html>

代码解析

地图初始化：创建 mapboxgl.Map 实例时，定义了栅格底图的样式和数据源。
动态样式切换：在 move 事件中，监控当前的缩放级别（zoom level）。当缩放级别大于 5 时，加载矢量底图；小于等于 5 时，切换回栅格底图。
状态管理：通过 vectorLayerLoaded 变量，避免重复加载图层，确保性能的优化。
