PPPoE是把PPP封装到以太网的帧中的链路层协议
一般用在运营商上，运营商希望一个站点上的多台主机能够连接到同一个远程接口，还得能在二层进行身份认证，所以综合了以太网一对多、廉价，点到点的访问控制、计费、协商IP的特点产生了在以太网上传输PPP报文的技术PPPoE
PPPoE主要存在于内网出口与运营商BRAS之间

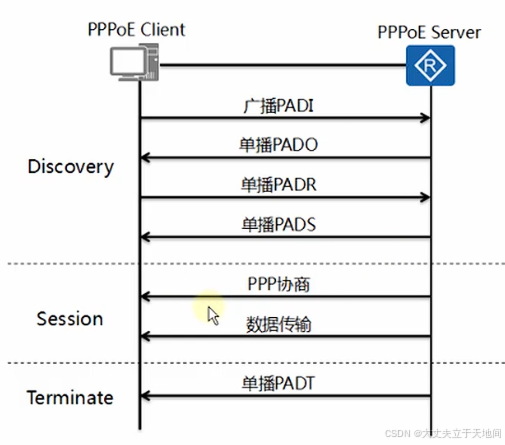

总览过程如下图，下文会分阶段说明过程：
在这里插入图片描述

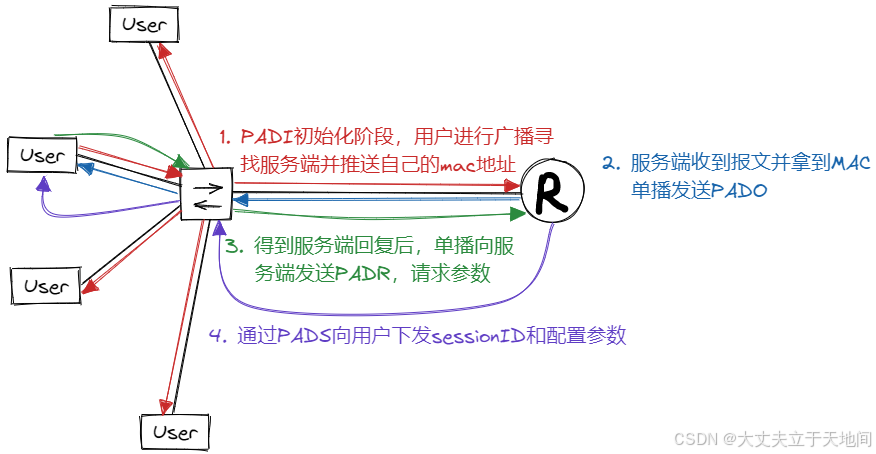

Discovery阶段：

PADI: PPPoE Active Discovery Initiation
PADO: PPPoE Active Discovery Offer
PADR: PPPoE Active Discovery Request
PADS: PPPoE Active Discovery Session
在这里插入图片描述

Session阶段

进行PPP链路的建立

1.进行LCP认证【详细查看文章->LCP协议】

在这里插入图片描述

2.进行身份验证

PAP认证或CHAP认证
PAP：【详细查看文章->PAP】
在这里插入图片描述

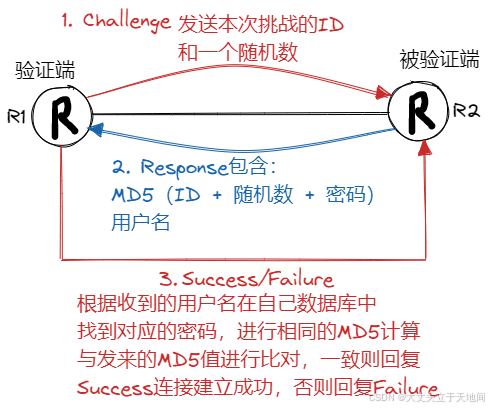

CHAP：【详细查看文章->CHAP认证】
在这里插入图片描述

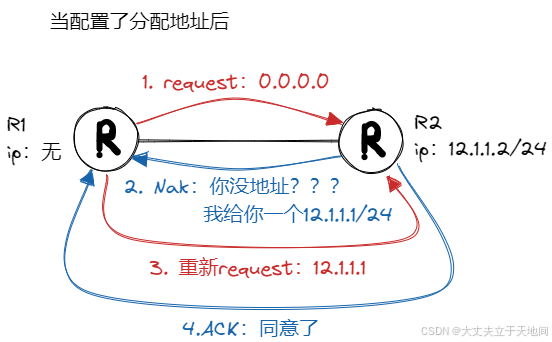

3.进行NCP协商并分配地址：【详细查看文章->NCP协议】

在这里插入图片描述

PPPoE都需要那些配置？

服务端

因为要利用PPP分配IP地址，所以要创建一个用作分配地址的地址池
在aaa中设置用于验证的账号密码
创建虚拟接口（Virtual-Template）配置PPP相关参数，如认证类型、给客户端分配地址、自己的地址等
物理接口下绑定虚拟接口

序号1
ip pool kuan  //创建IP池子
 network 202.1.1.0 mask 255.255.255.0

序号2
aaa  //创建账号密码

 local-user huawei password cipher 123  //账号密码
 local-user huawei service-type ppp     //服务类型，PPP链路认证

序号3
interface Virtual-Template0      //创建虚拟接口面板
 ppp authentication-mode chap    //ppp验证模式
 remote address pool kuan        //PPP分配地址用哪个地址池
 ip address 202.1.1.2 255.255.255.252  //本端IP地址

 序号4
interface GigabitEthernet0/0/2  //进入需要进行PPPoE的接口
 pppoe-server bind Virtual-Template 0  //应用模板

客户端

创建一个拨号接口，设置封装格式，设置账号密码、远端获取地址、拨号名字、拨号绑定号、拨号报文触发规则号
在物理接口下绑定拨号接口
设置触发规则

以一个为例用户端为例

序号1
interface Dialer 0   //添加拨号接口
 link-protocol ppp   //PPP封装
 ppp chap user hcie  //账号
 ppp chap password simple hcie  //密码
 ip address ppp-negotiate  //从PPP服务端获取地址
 dialer user huawei  //拨号名
 dialer bundle 3     //绑定号
 dialer-group 1      //设置触发规则号

序号2
interface GigabitEthernet0/0/1
 pppoe-client dial-bundle-number 3    //使用绑定号为3的拨号接口

序号3
dialer-rule
 dialer-rule 1 ip permit  //所有报文
