华为数通笔记-Mux Vlan

MUX VLAN简介

产生背景

MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。

例如，在企业网络中，企业员工和企业客户可以访问企业的服务器。对于企业来说，希望企业内部员工之间可以互相交流，而企业客户之间是隔离的，不能够互相访问。

为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。

通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相交流，而企业客户之间是隔离的。

基本概念

MUX VLAN分为Principal VLAN和Subordinate VLAN，Subordinate VLAN又分为Separate VLAN和Group VLAN，如表1所示。

表1 MUX VLAN划分表

通信原理

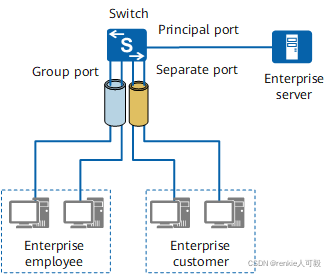

如图1所示，根据MUX VLAN特性，企业可以用Principal port连接企业服务器，Separate port连接企业客户，Group port连接企业员工。这样就能够实现企业客户、企业员工都能够访问企业服务器，而企业员工内部可以通信、企业客户间不能通信、企业客户和企业员工之间不能互访的目的。

图1 MUX VLAN应用场景图（接入层）

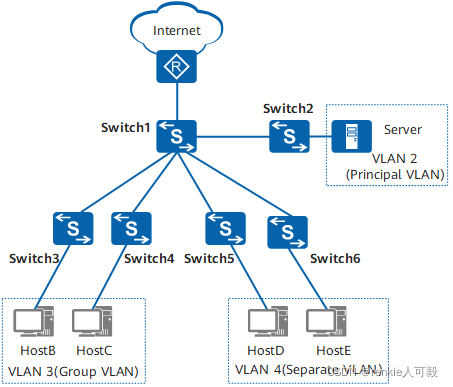

对于汇聚层设备，可以为Principal VLAN创建VLANIF接口，VLANIF接口的IP地址可以作为Host或Server的网关地址。如图2所示，在汇聚设备Switch1上配置MUX VLAN，可以灵活实现接入流量的隔离或者互通。

图2 MUX VLAN应用组网（汇聚层）

实验

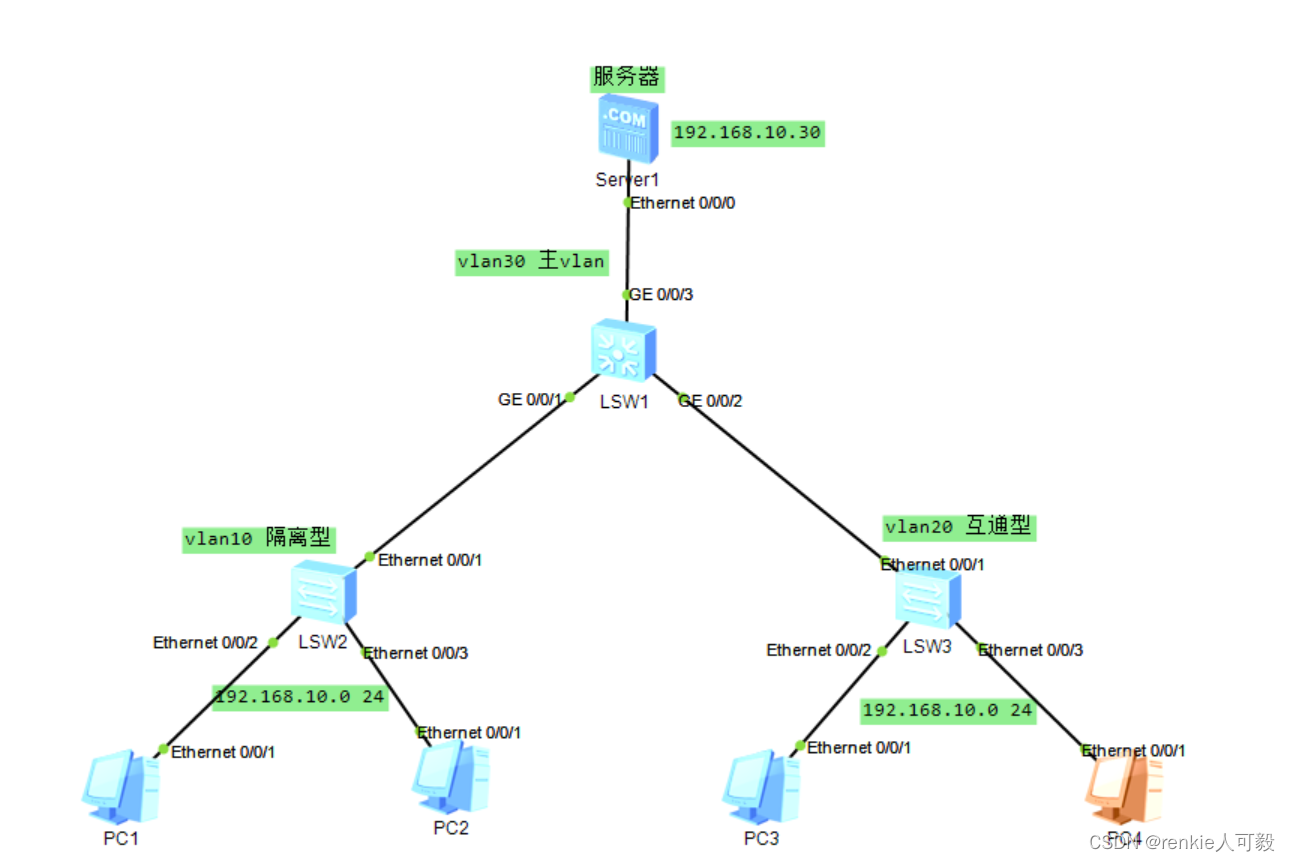

1.实验拓扑



 虽然VLAN的编号不同，但是必须配置在同一个子网区域内，这才满足MUX VLAN的规划

 2.实验目的

PC1不能和PC2互访、PC3和PC4能互访。PC1、PC2、PC3、PC4都能与服务器通信，VLAN10不能与VLAN20互访。

3.实验配置

LSW1：

vlan batch 10 20 30
#
vlan 30
 mux-vlan
 subordinate separate 10
 subordinate group 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 30
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 20 30
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 30
 port mux-vlan enable
#

LSW2:

vlan batch 10 20 30
vlan 30
 mux-vlan
 subordinate separate 10
 subordinate group 20
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 30
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
 port mux-vlan enable
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 10
 port mux-vlan enable

LSW3:

vlan batch 10 to 30
vlan 30
 mux-vlan
 subordinate separate 10
 subordinate group 20
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 20 30
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
 port mux-vlan enable
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
 port mux-vlan enable

出现：Error: The VLAN has a L3 interface, Please delete it first.

可能因为创建了interface vlanif导致,只需undo int vlanif xx即可。


4.实验结果

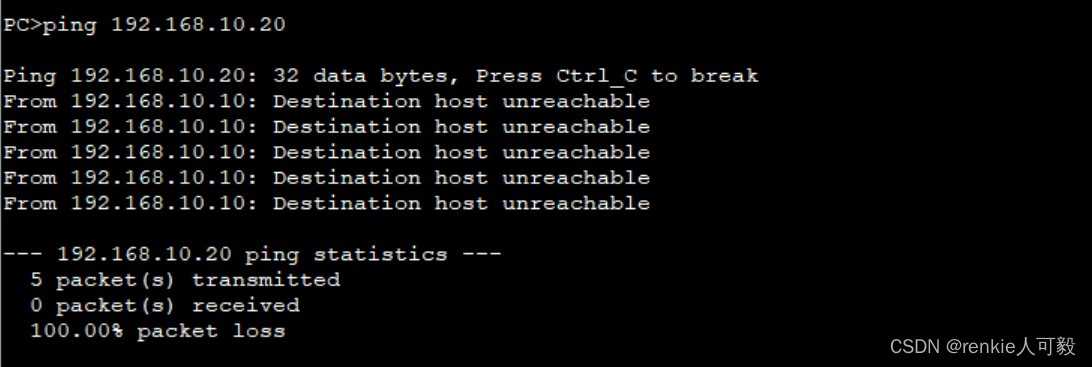

1.验证隔离型从vlan之间能否互相通信：

PC1不能ping通PC2,符合要求

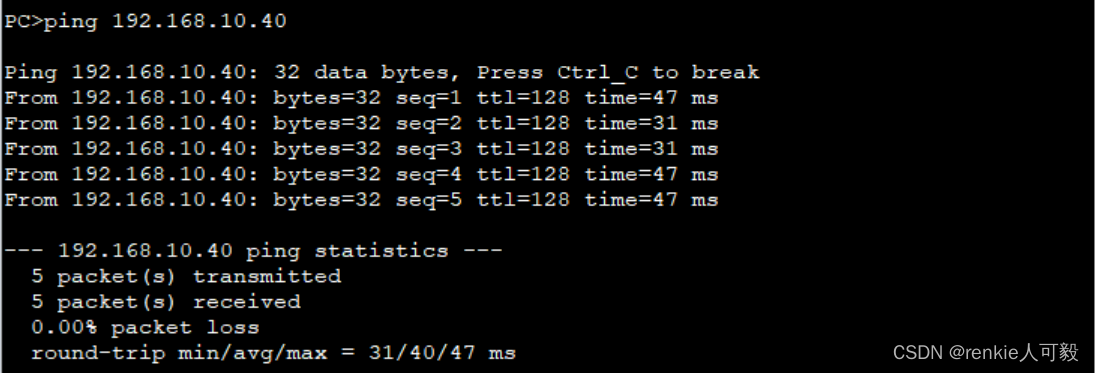

2.再验证互通型从vlan之间能否互相通信：

PC3pingPC4：互通符合要求

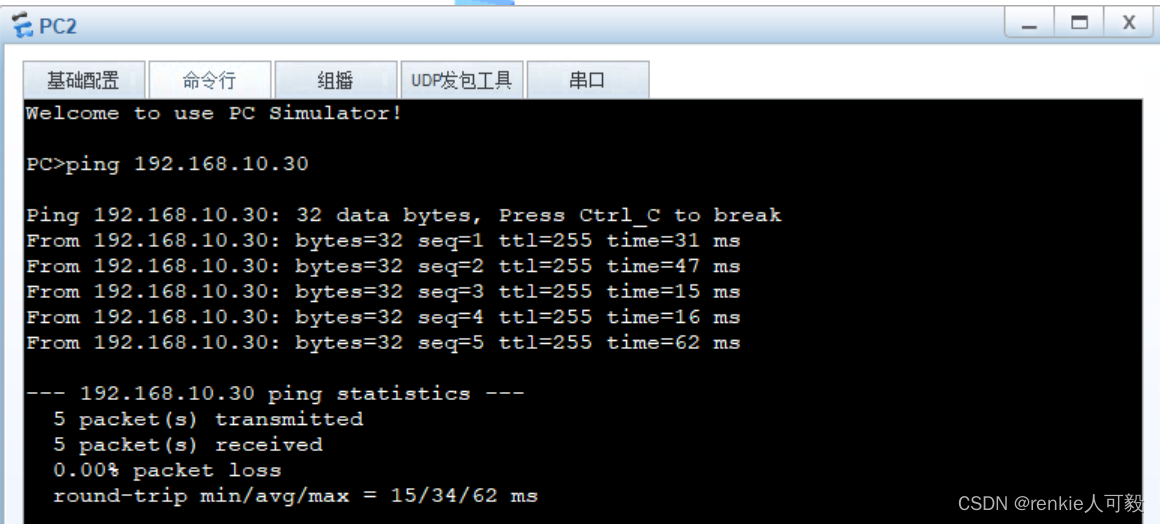

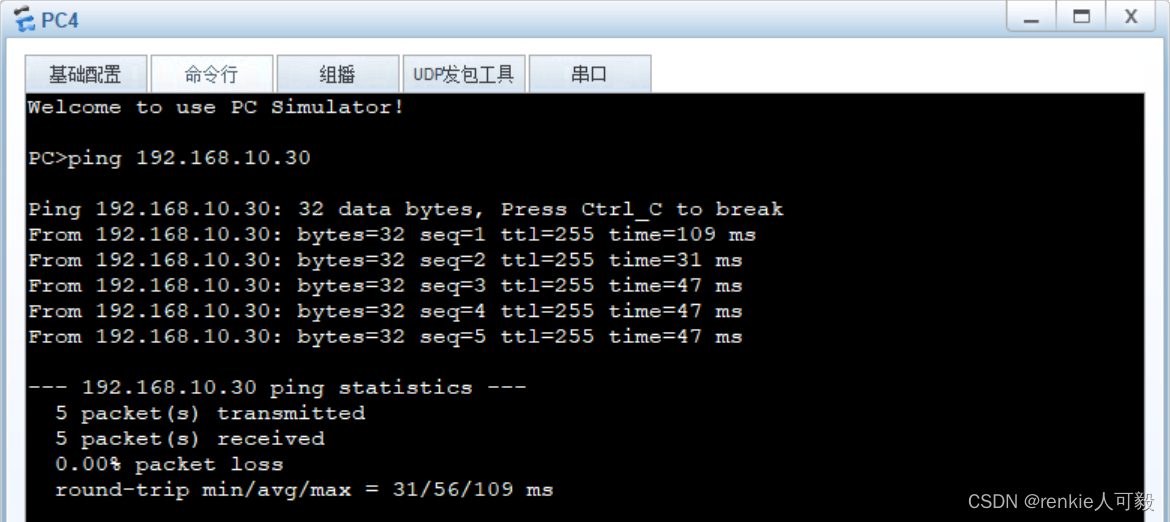

 3.验证PC1、PC2、PC3、PC4是否可以与服务器通信

PC1、PC2、PC3、PC4都能ping通
