简介

RAMB36E1由两部分组成，一部分为RAMB18E1，另一部分为FIFO18E1。在硬件上，RAMB36E1和FIFO36E1在fpga的同一个位置，其引脚示意图如下所示。

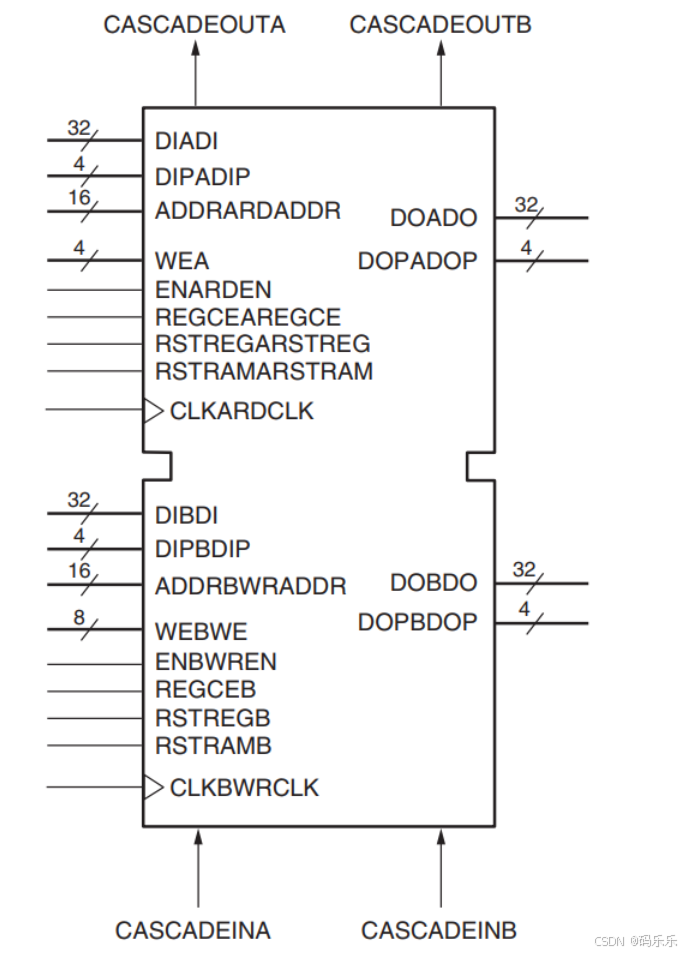

在这里插入图片描述

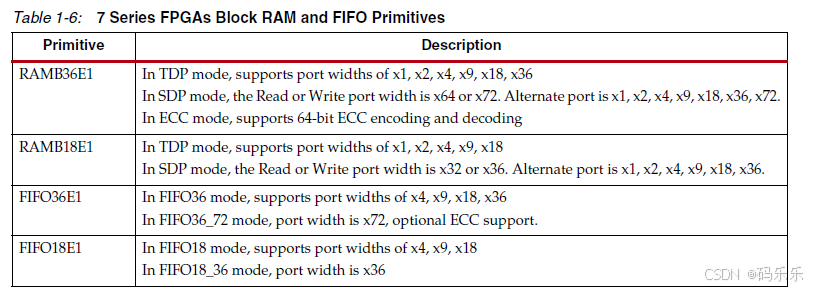

在这里插入图片描述
原语模板如下：

   RAMB36E1 #(
      // Address Collision Mode: "PERFORMANCE" or "DELAYED_WRITE"
      .RDADDR_COLLISION_HWCONFIG("DELAYED_WRITE"),
      // Collision check: Values ("ALL", "WARNING_ONLY", "GENERATE_X_ONLY" or "NONE")
      .SIM_COLLISION_CHECK("ALL"),
      // DOA_REG, DOB_REG: Optional output register (0 or 1)
      .DOA_REG(1),
      .DOB_REG(1),
      .EN_ECC_READ("TRUE"),                                                            // Enable ECC decoder,
                                                                                        // FALSE, TRUE
      .EN_ECC_WRITE("TRUE"),                                                           // Enable ECC encoder,
                                                                                        // FALSE, TRUE
      // INITP_00 to INITP_0F: Initial contents of the parity memory array
      .INITP_00(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_01(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_02(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_03(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_04(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_05(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_06(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_07(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_08(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_09(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INITP_0F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      // INIT_00 to INIT_7F: Initial contents of the data memory array
      .INIT_00(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_01(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_02(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_03(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_04(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_05(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_06(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_07(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_08(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_09(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_0F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_10(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_11(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_12(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_13(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_14(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_15(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_16(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_17(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_18(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_19(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_1F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_20(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_21(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_22(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_23(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_24(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_25(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_26(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_27(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_28(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_29(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_2F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_30(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_31(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_32(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_33(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_34(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_35(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_36(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_37(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_38(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_39(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_3F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_40(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_41(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_42(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_43(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_44(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_45(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_46(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_47(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_48(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_49(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_4F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_50(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_51(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_52(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_53(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_54(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_55(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_56(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_57(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_58(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_59(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_5F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_60(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_61(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_62(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_63(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_64(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_65(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_66(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_67(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_68(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_69(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_6F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_70(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_71(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_72(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_73(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_74(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_75(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_76(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_77(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_78(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_79(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7A(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7B(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7C(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7D(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7E(256'h0000000000000000000000000000000000000000000000000000000000000000),
      .INIT_7F(256'h0000000000000000000000000000000000000000000000000000000000000000),
      // INIT_A, INIT_B: Initial values on output ports
      .INIT_A(36'h000000000),
      .INIT_B(36'h000000000),
      // Initialization File: RAM initialization file
      .INIT_FILE("NONE"),
      // RAM Mode: "SDP" or "TDP"
      .RAM_MODE("TDP"),
      // RAM_EXTENSION_A, RAM_EXTENSION_B: Selects cascade mode ("UPPER", "LOWER", or "NONE")
      .RAM_EXTENSION_A("NONE"),
      .RAM_EXTENSION_B("NONE"),
      // READ_WIDTH_A/B, WRITE_WIDTH_A/B: Read/write width per port
      .READ_WIDTH_A(36),
最低0.47元/天 解锁文章
码乐乐
关注
FPGA存储资源解析
m0_47037246的博客
06-30 1358
和BRAM相比，LUTRAM的容量较小，但是在某些应用场景中可以发挥出更好的性能。例如，当需要对图像进行旋转、镜像等操作时，可以使用LUTRAM来存储查找表数据，从而减少逻辑门的数量，提高设计的效率。例如，在计算加法器的时候，可以使用BRAM实现局部累加器，从而达到更高的计算速度。总之，FPGA中的存储资源是非常重要的一项技术，良好的使用和优化能够提高系统的性能和可靠性。我们可以通过深入的研究和实践，进一步挖掘出FPGA中存储资源的潜力，为更广泛的应用带来更好的解决方案。FPGA存储资源解析。
从底层结构开始学习FPGA（6）----分布式RAM（DRAM，Distributed RAM）
孤独的单刀
06-06 1万+
如何使用FPGA的内部资源构建一个分布式RAM（DRAM）？
为什么36KbRAM会配置为32K×1，少的那4Kb去哪了？
qq_43433724的博客
04-25 1057
本问题的背景是：每个36Kb块RAM也可以配置成深度×宽度为64K × 1(当与相邻的36KB块RAM级联时)、、4K × 9、2K × 18、1K × 36或512 × 72的简单双端口模式。每个18Kb块RAM可以配置成深度×宽度为、2K × 9、1K × 18或512 × 36的简单双端口模式。
[FPGA基础] RAM篇
最新发布
S&Z3463的博客
04-22 662
RAM 是一种可读写的存储器，允许在任意地址快速存储和读取数据。Xilinx FPGA 中的 RAM 主要用于数据缓冲、查找表、状态机存储等。
xilinx RAMB36E1 使用介绍
superC的博客
10-14 5285
软件版本 vivado 2017.4 代码示例 RAMB36E1 #( .SIM_DEVICE("7SERIES"), .RDADDR_COLLISION_HWCONFIG( "DELAYED_WRITE" ), .DOA_REG(1), // Optional output registers on A port (0 or 1) ...
FPGA内部的Block RAM资源。
HackEle的博客
08-07 855
关注、星标公众号，精彩内容每日送达 来源：网络素材Block RAM 资源概述Xilinx 7 系列 FPGA 中的 Block RAM 可存储高达 36 Kb 的数据，可配置为两个独立的 18 Kb RAM 或一个 36 Kb RAM。每个 36 Kb 块 RAM 可配置为 64K x 1（与相邻的 36 Kb 块 RAM 级联时）、32K x 1、16K x 2、8K x 4、4K x 9、2...
【整合】FPGA调用RAM资源
fucong59的博客
10-12 1万+
FPGA可以调用分布式RAM和块RAM两种RAM，当我们编写verilog代码的时候如果合理的编写就可以使我们想要的RAM被综合成BRAM（Block RAM）或者DRAM（Distributed RAM），其中BRAM是block ram，是存在FPGA中的大容量的RAM，DRAM是FPGA中有LUT（look-up table 查找表）组成的。当使用的容量较小会综合成DRAM，容量大的时候综合...
FPGA学习之 RAM
weixin_45189408的博客
10-08 445
参考： FPGA中ROM与RAM相关知识总结 代码部分： module ram #(parameter RAM_WIDTH = 8 , RAM_DEPTH = 128)( clk , rst , wr_en , wr_din , wr_addr , rd_en , rd_addr , rd_dou
RAMB36E1使用手册
09-21
Xilinx公司发布的《RAMB36E1使用手册》是针对7系列FPGA用户的一款重要参考资源，其主要内容围绕7系列FPGA的记忆资源进行了详细的描述和指导。这份手册为用户提供了关于FPGA中RAMB36E1块的使用、配置以及性能优化等...
ramb36e1时序
02-25
RAMB36E1是Xilinx FPGA器件中的一种嵌入式存储器块（Block RAM），它能够提供高性能、低延迟的数据存取功能，适用于各种数据缓冲应用场景。关于其时序特性主要包括以下几个方面： ### 基本读写操作时序 对于每一次...
ramb36e2例化
12-31
### Ramb36e2 实例化 FPGA Xilinx 使用方法 在Xilinx FPGA设计中，`RAMB36E2` 是一种大容量的嵌入式存储器模块，支持多种操作模式和配置选项。为了成功实例化 `RAMB36E2` 并将其集成到FPGA设计中，需遵循特定的设计...
FPGA学习笔记——RAM
qq_51596047的博客
04-02 1151
RAM（Random Access Memory ）：即随机访问存储器，它可以随时把数据写入任一指定地址的存储单元，也可以随时从任一指定地址中读出数据，其读写速度是由时钟频率决定的。RAM主要用来存放程序及程序执行过程中产生的中间数据、运算结果等。
FPGA知识基础之RAM--基于IP核的单端口RAM设计
2301_76707170的博客
08-06 1314
RAM，全称为Random Access Memory，即随机存取存储器，是计算机内部数据存储的核心组件，对电脑的流畅运行至关重要。
FPGA开发板内部ram操作
EVERSPIN的博客
07-20 969
从芯片器件的角度讲，FPGA本身构成了半定制电路中的典型集成电路，其中含有数字管理模块、内嵌式单元、输出单元以及输入单元等。关于FPGA芯片有必要全面着眼于综合性的芯片优化设计，通过改进当前的芯片设计来增设全新的芯片功能，据此实现了芯片整体构造的简化与性能提升。下面英尚微介绍FPGA开发板内部ram是如何操作的。 除逻辑外，所有新的FPGA都有专用的静态ram块，这些块在逻辑元素之间分布并由逻辑元素控制。 内部RAM操作 有许多参数会影响RAM操作。主要参数是可以同时访问RAM的代理数。 “单端口”RAM
理解FPGA中的RAM、ROM和CAM；ROM、RAM、DRAM、SRAM、FLASH
weixin_42660873的博客
07-29 661
目前大多数FPGA都有内嵌的块RAM(Block RAM)，可以将其灵活地配置成单端口RAM(DPRAM，Single Port RAM)、双端口RAM(DPRAM，Double Ports RAM)、伪双端口RAM(Pseudo DPRAM)、CAM(Content Addressable Memory)、FIFO等常用存储结构。FPGA中其实并没有专用的ROM硬件资源，实现ROM的思路是对RA...
FPGA - 7系列 FPGA内部结构之Memory Resources -01- Block RAM资源
Vuko_Coding Zone
07-08 8955
7系列的FPGA内部存储资源主要包括RAM、FIFO这些部分，本文主要节选自UG473第一章，介绍了7系列的FPGA内部的Block RAM资源。Xilinx 7 系列 FPGA 中的 Block RAM 可存储高达 36 Kb 的数据，可配置为两个独立的 18 Kb RAM 或一个 36 Kb RAM。 ...
FPGA入门系列12--RAM的使用
mochenbaobei的博客
04-27 4015
在FPGA中， 不得不提的是存储器， 当我们做相关项目时，经常会遇到存储数据的问题，数据量过大时，我们可以将其存储在 FPGA 芯片的外设存储器上，比如 sdram、 ddr sdram、 ddr3 sdram 等， 然而访问外设存储器相对比较麻烦，因此当数据量较小时，我们可以直接使用 FPGA 芯片内部自带的 ram 的 IP核。根据图 12 所示来选择所需的 ram 数据的位宽和深度， 此处的数据位宽和深度都不是无限的，而是要根据芯片内部的资源来定的。点击Next，最后点击Finish完成。
FPGA综合RAM时调用存储器资源
adolphwang_909086的博客
04-06 537
最近用verilog写异步fifo时，综合时调用存储单元失败 占用大量的寄存器资源，超出芯片实际容量，综合失败 试着把复位端口屏蔽. 然后再次综合分析 能看到quartus调用了存储器资源
FPGA原理与结构（8）——块RAM（Block RAM,BRAM）
热门推荐
apple_53311083的博客
08-16 1万+
FPGA中的BRAM，BRAM实现RAM,ROM,FIFO.RAM工作模式，FIFO含义，BRAM的特性与分布
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
