使用matlab实现衍射受限成像系统1

题目1

根据你学过的衍射受限系统成像的计算方法，以自己的图像作为输入$I_{input}$，模拟计算出经过衍射受限系统后的输出图像$I_{image}$
衍射受限系统表达如下：
$$I_{image}=I_{input}\otimes PSF$$
解答该题或理解衍射受限系统需要明白两个知识点：

• $\otimes$ 表示什么运算；

• PSF表示什么东西；

  $\otimes$ 表示什么运算–>$\otimes$ 可以理解为卷积操作，即有一个卷积核并使用该卷积核处理输入图像后得输出图像
  PSF(point spread function),点扩散函数。描述了成像系统对点源或点对象的响应。–>将这个理解为和卷积核相似得矩阵即可

其matlab实现代码如下所示：
主函数main.m

% 2024.08.05
% StarsZong
% main函数

clear, clc;
close all;

img = imread("lenna.jpg");
img_gray = rgb2gray(img);

%产生PSF掩模--> 这里使用圆孔夫琅禾费衍射的光强分布
lambda=500e-9;  % 表示的光的波长(红光)
r=5e-4;         % 孔的大小
z=2;            % 光源到孔的距离
k = 255;
I = F(lambda, r, z, k);

img_out = imfilter(double(img_gray), I);
img_out1 = img_out ./ max(max(img_out));
img_out1 = uint8(255 * img_out1);

figure;
imshow([img_gray, img_out1]);

PSF功能函数代码F.m（ps：函数名和文件名需要保持一致）

% 2024.08.05
% StarsZong
% 功能函数:用于产生圆孔弗朗禾费衍射光强的掩模
% input：光的波长lambda；小孔半径r；光源到孔的距离z；掩模版的大小k（仅为奇数）

function I = F(lambda, r, z, k)
	N = 1e-2;
	[x, y] = meshgrid(linspace(-N, N, k));
	I_0 = ((pi * r.^2) / (lambda * z)).^2;
	s = 2 * pi * r * sqrt(x.^2+y.^2) ./ (lambda * z);
	I = 4 * I_0 * (besselj(1,s) ./ (s+eps)).^2;
	A = max(max(I));
	for i = 1: length(x)
	    for j =  1: length(y)
	        if I(i, j) == 0
	            I(i, j) = A;
	        end
	    end
	end
	I = 255 * I ./ max(max(I));
end

代码相关：

imread --> 读取图像
rgb2gray --> 将rgb彩色图转为灰度图
imfilter --> 将原图和卷积核输入，输出卷积操作后的图像
imshow --> 展示图象
meshfird --> 将一维数据关联为二维数据
besselj --> 贝塞尔函数

还有问题可在matlab内通过："help 函数名" 进行函数查看

结果展示：
原图

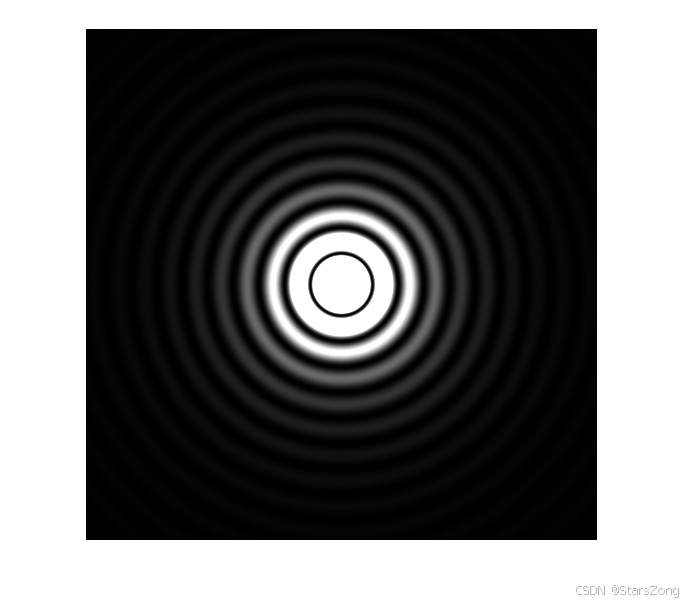

PSF结果图

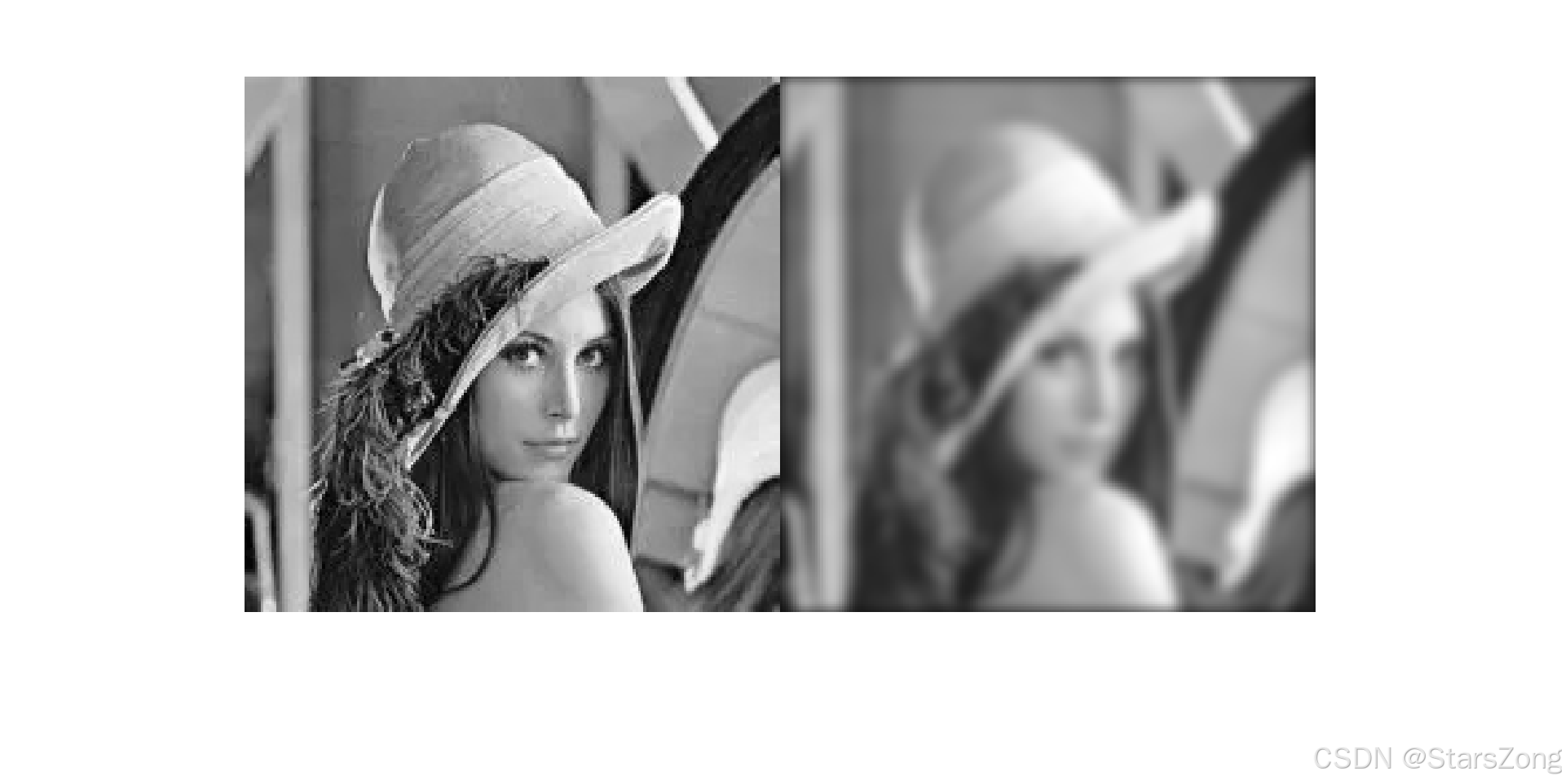

图像处理结果（左侧为原图灰度图，右侧为处理后图像）

注：
1，如果PSF现象不明显或图像处理结果不明显可尝试改变掩模版的大小（k)
2，该题仅要求使用PSF实现图像卷积处理，选择一种点扩散函数模型即可，如果有其他需求可自行更改点扩散函数（夫琅禾费矩孔衍射，夫琅禾费圆孔衍射，夫琅禾费正弦振幅光栅衍射，夫琅禾费正弦相位衍射，菲涅尔圆孔衍射，菲涅尔直边衍射）
3，本博客主要针对衍射受限系统成像，而非点扩散函数的原理，原理部分可自己翻阅《现代光学》课本进行学习
