一招教你解决Rational rose画时序图(Sequence diagram)时找不到参与者(Actor)的尴尬现场

一、问题现场
1.工具栏里没有Actor
在这里插入图片描述

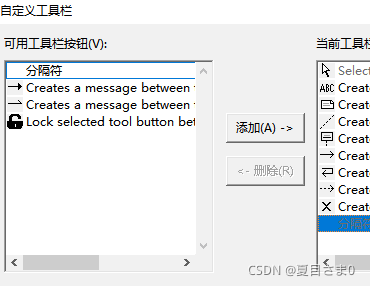

2.自定义工具栏里也没有
在这里插入图片描述
rose里actor根本就复制黏贴不了，就离谱

二、解决方法

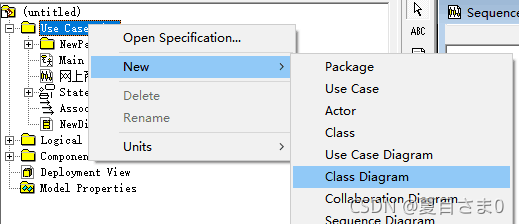

1、rose左侧项目中，右键 Use Case View, New Class Diagram
在这里插入图片描述

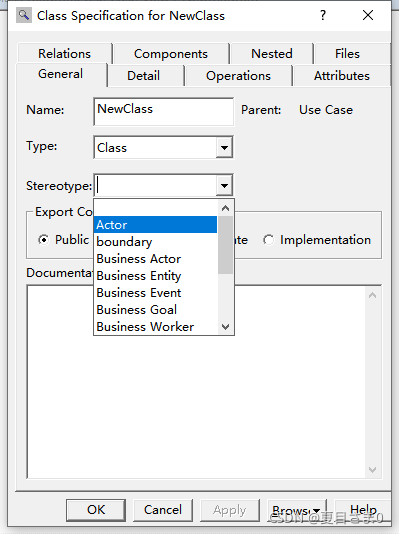

2、双击NewDiagram,单击工具Class创建一个对象, 将其 Stereotype 修改为 Actor, 就变成了参与者，这时左侧项目中会出现一个NewClass,也就是参与者actor

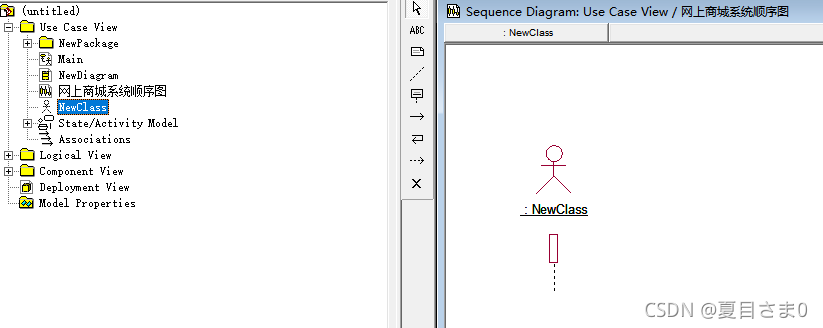

3.双击时序图(顺序图)，然后拖动项目里的actor到时序图编辑区，然后我们发现参与者成功出现在编辑区，完成。

在这里插入图片描述
参考文章：rational rose绘制时序图
