stm32f103zet6输出PWM波频率比实际计算小9倍

最新推荐文章于 2024-06-10 15:00:34 发布

qq_45846134

最新推荐文章于 2024-06-10 15:00:34 发布

阅读量374

点赞数 1

文章标签： stm32 嵌入式硬件单片机

本文链接：https://blog.youkuaiyun.com/qq_45846134/article/details/137740427

版权

文章讲述了在使用STM32F10x的TIM3进行360°舵机控制时，发现PWM输出频率从50Hz降低到5.5Hz，导致电机不转动。通过检查和调试，作者确认不是代码问题，最终在重建工程后频率恢复正常。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

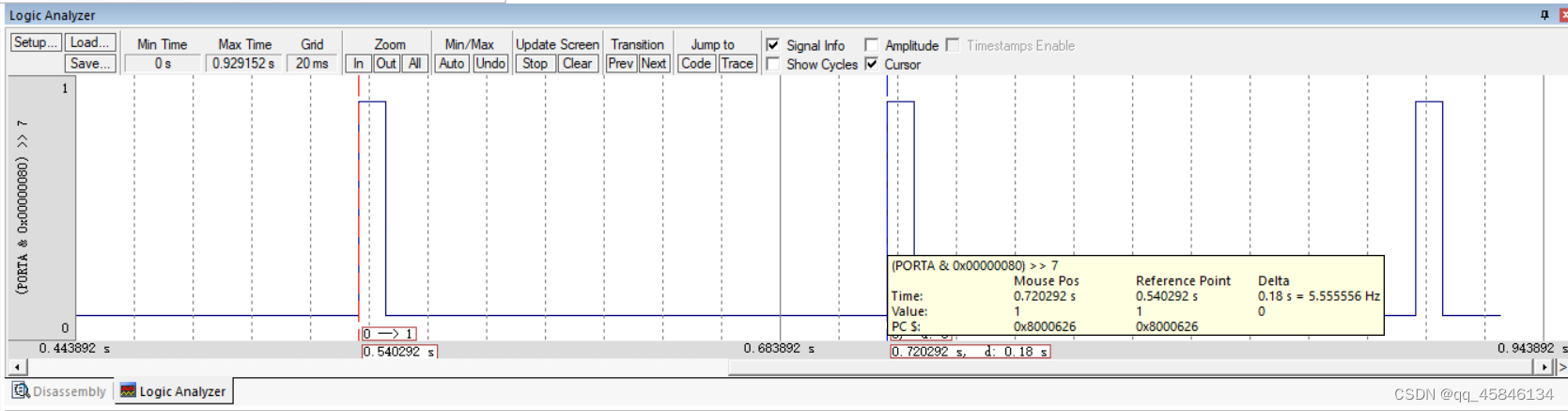

在驱动360°舵机时，上电下载发现舵机不转动，利用keil5自带示波器检查，发现原本输出50Hz频率的PWM波变为5.5HZ左右，小了9倍，因此电机无法正常运转。

自己的代码对比例程代码并未发现代码问题

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA7引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;				//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;				//预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
	                                                                //则最好执行此函数，给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC2Init(TIM3, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC2Init，配置TIM3的输出比较通道2

    TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare2(uint16_t Compare)
{
	TIM_SetCompare2(TIM3, Compare);		//设置CCR2的值
}

int main(void)
{

	PWM_Init();

    PWM_SetCompare2(1500);

	while(1)
	{

    }
}

但运行例程程序代码频率正确，找不到自己代码的问题所在。

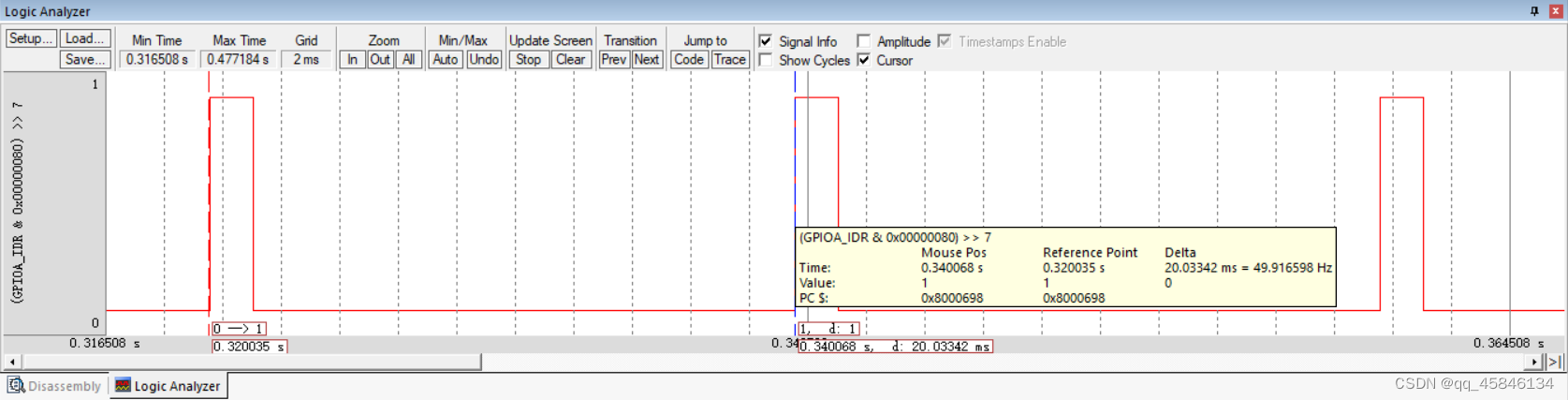

最后重新建立工程，cv代码后调试频率正确
