应用学习（四）：latex论文写作4

Latex写作4：公式、表格、参考文献与人物简介篇

1.公式撰写

熟练latex公式撰写的同学可以根据代码

\begin{equation}
your equation
\lable{eq:x}
\end{equation}

自行撰写，需要注意的是上述公式自带编号，公式引用格式为(\ref{eq:x})，而下述代码则没有自带编号的公式：

\begin{equation*}
your equation
\end{equation*}

小技巧：

纯代码式编写公式操作比较麻烦，可视化弱，可以将通用的公式截图在网站：SimpleTex - Snip & Get!进行识别得到latex代码进行修改。

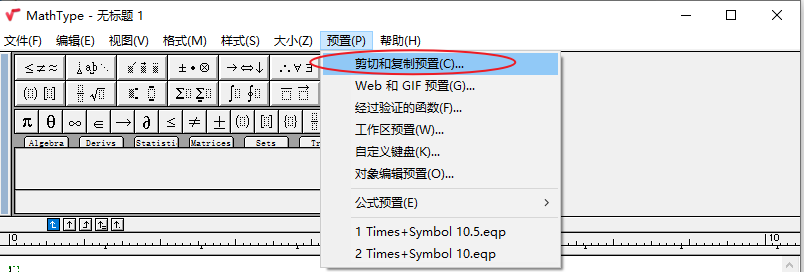

如果被识别的公式非常复杂的代码中难以定位，则可以吧复制的latex代码粘贴到Mathtype中进行可视化的编辑，之后设置Mathtype选项

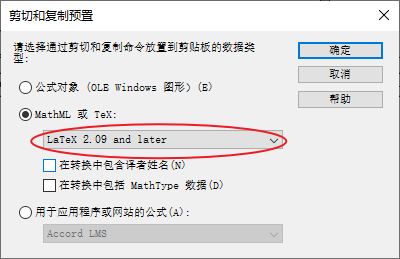

设置剪切和复制预置

之后将Mathtype选择公式复制到latex编辑环境中公式最左和最右处会多出\[ \]，如下所示

\[{\rm{a + b = c}}\]

删掉即可

2.表格绘制

如图所示

待绘制表格为上图所示，代码为

\begin{table*}[]
	\centering
	\begin{threeparttable}[b]
	\caption{Joint Configuration of the Bio-inspired Humanoid Robot}
	\label{tab:1}
	\begin{tabular}{@{}cccccccc@{}}
		\toprule
		\multirow{2}{*}{\tabincell{c}{Joints \\ \ (S)}
		} & \multirow{2}{*}{M} & \multirow{2}{*}{R} & \multirow{2}{*}{G} & \multicolumn{2}{c}{P/ S} & \multirow{2}{*}{\tabincell{c}{W \\ \ (kg)\tnote{a}}
		} &\multirow{2}{*}{R \tnote{d}} \\ \cmidrule(lr){5-6}
		&                   &                  &                   &RD
		&                   &            \\ \midrule
		H                &8                   &\tabincell{c}{C \\ \ p}                    &2           &\tabincell{c}{1  \\ \ rad /s}          &2                   &1&-0.8          \\
		K&                   8&B                   &3\tnote{a}                   &\tabincell{c}{2  \\ \ rad /s}            &\tabincell{c}{5 \tnote{c} / \\ \ rad/s \tnote{c}}          & 1                &-2          \\
	    A           &7          &B                   &6\tnote{b}&\tabincell{c}{1   \\ \ rad/s}
	    &\tabincell{c}{4\tnote{c} / \\ s \tnote{c}}                   &1                        &-1\tnote{b}          \\ \bottomrule
	\end{tabular}
	\begin{tablenotes}
		\item[a] xxxx
		\item[b] xxxx
		\item[c] xxxx
		\item[d] xxxx.
	\end{tablenotes}
	\end{threeparttable}
\end{table*}

• table*表示所绘制的表格为双栏形式，绘制表格需要的包为:

  \usepackage{tabularx} %复杂表格
  \usepackage{booktabs} %复杂表格
  \usepackage{multirow} %复杂表格


• \begin{threeparttable}[b]........\end{threeparttable}表示表格具有备注，如上面图片显示的abcd，所需要的包为

  \usepackage{threeparttable} % 表格备注


• \caption表示表头的描述

• \label{tab:1}表示表格的标签，后续需要引用表格则可以\ref{tab:1}引用

• @{}cccccccc@{}表示表格具有9列，并表格内容居中对其，此外r表示右对齐，l表示左对齐

• \toprule表示表格的顶线（三线表），\midrule表示表格的中线（三线表），\bottomrule表示表格的底线（三线表）

• \multirow{2}{*}{xxxx}表示按2行合并单元格，\multicolumn{2}{c}{}表示按2列居中合并单元格

• \cmidrule(lr){5-6}表示局部的横线

• 	\begin{tablenotes}
  		\item[a] xxxx
  		\item[b] xxxx
  		\item[c] xxxx
  		\item[d] xxxx.
  	\end{tablenotes}
  这段代码表示表格底部的备注意义，在表格中可以凭自定义命令`\tnote{x}`进行引用，此指令在开头进行了定义：
  \newcommand{\tabincell}[2]{
  	\begin{tabular}{@{}#1@{}}
  		#2
  	\end{tabular}


表格学习可以参考latex官网给出的教程：

474. LaTeX技巧184：精致的表格教程 - LaTeX工作室 (latexstudio.net)

3.参考文献

[Latex] \bibitem{} | .bbl 格式参考文献转换与获得_latex \bibitem-优快云博客

参考上述博客即可获得bibitem格式的文献，这里就不再赘述了；以后会尝试使用BibTeX来管理参考文献，将参考文献放到.bib统一管理。

4.人物简介

如图

代码如下：

\begin{IEEEbiography}[{\includegraphics[width=1in,height=1.25in]{Intro/hg.eps}}]{Gao~Huang}
	xxxxxxxxxx
\end{IEEEbiography}
\vspace{-10 mm}

其中

• \includegraphics[width=1in,height=1.25in]为IEEE的默认人物图片大小
• Intro/hg.eps为文件的相对地址（人物介绍图片在Intro文件中）
• {Gao~Huang}为人物的“名+姓”
• 中间部分内容为人物的学历成就
• \vspace{-10 mm}为垂直距离缩进，使人物简介之间的距离合适
