全站第一--详细又系统的Matter测试：OnOff Cluster

最近一直在学习Matter协议，以下是我的学习成果，有理解有误的地方，欢迎各位大佬指出，已经及时改正。
我将会以Cluster为单位来分享，首先看OnOff Cluster~~
大家一起学习，一同进步哦~~

一. 添加设备 pairing

指令是：./ chip-tool pairing ble-wifi <node_id> <ssid><password><pin_code><discriminator>
例如：./chip-tool pairing ble-wifi 1284 WiFi_Verification 12345678 94322518 1284
前提：

1. 设备进入了待配网状态
2. 知道树莓派连接的WIFI的ssid和psw
3. 知道设备的pin_code 和 discriminate

结果：添加成功之后设备以某种状态提示“配网成功”，我的是matter的球泡灯，成功之后灯光会闪烁

二. 查看DUT（Device under Test）信息

注意：这些信息一般都存储在endpoint：0

1. 查看DUT的软件版本：
   • software-version：./chip-tool basicinformation read software-version 1284 0
   • 结果： SoftwareVersion: 3
   • software-version-string：./chip-tool basicinformation read software-version-string 1284 0
   • 结果： SoftwareVersionString: 3_1.32.0-release_v1.3.0.2
2. 查看DUT的硬件版本：
   • hardware-version：./chip-tool basicinformation read hardware-version 1284 0
   • 结果： HardwareVersion: 100
   • hardware-version-string：./chip-tool basicinformation read hardware-version-string 1284 0
   • 结果： HardwareVersionString: 1.0.0

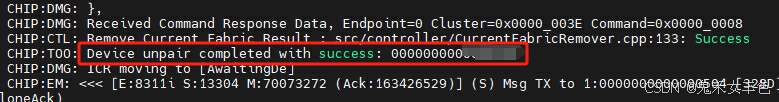

三. 删除已配网设备 unpair

指令是：./chip-tool pairing unpair <node_id>
例如：./chip-tool pairing unpair 1284
前提：

1. 设备已经配网
2. 知道设备的node_id

结果：
这时候再去控制设备会提示：

四. OnOff Cluster

1. 控制设备的On，Off

a. On

指令:./chip-tool onoff on <destination_id><endpoint_id>
例如：./chip-tool onoff on 1284 1
结果：设备从灭到亮
验证：查看设备的onoff attribute：./chip-tool onoff read on-off 1284 1，结果：OnOffAttribute:1即表示设备是on的状态

b. Off

指令:./chip-tool onoff off <destination_id><endpoint_id>
例如：./chip-tool onoff off 1284 1
结果：设备从亮到灭
验证：查看设备的onoff attribute：./chip-tool onoff read on-off 1284 1，结果：OnOffAttribute:0即表示设备是off的状态

c. Toggle

指令:./chip-tool onoff toggle <destination_id><endpoint_id>
例如：./chip-tool onoff toggle 1284 1
结果：设备在on和off的状态下循环切换
验证：可以通过查看设备的onoff attribute来验证

2. StartUpOnOff

a. 设置DUT的StartUpOnOff Attribute

指令：./chip-tool onoff write start-up-on-off <attribute-values><destination-id><endpoint-id>
例如：./chip-tool onoff write start-up-on-off 1 1284 1
说明：

attribute-values=1/null,表示上电之后,DUT保持之前的状态
attribute-values=0，表示上电之后,DUT保持off的状态
attribute-values=2,表示：断电前是on，上电后是off，或断电前是off，上电后是on（on时，level保持一致）

b.读取DUT的StartUpOnOff Attribute

指令：./chip-tool onoff read start-up-on-off <destination-id><endpoint-id>
例如：./chip-tool onoff read start-up-on-off 1284 1
结果：StartUpOnOff: 2

3. OffWithEffect

后续补充，目前我这个设备还没有看到关闭时的一些效果，所以就不赘述，怕误导大家了！
也欢迎知道的大佬向我伸出援手~~

4. OnWithTimedOff

指令：./chip-tool onoff on-with-timed-off <OnOffControl><OnTime><OffWaitTime><destination-id><endpoint-id>
例如：./chip-tool onoff on-with-timed-off 0 100 100 1284 1
说明：

OnOffControl的取值是0或者1：
	指定为0，说明在任何条件下，无论当前的设备是on还是off,当发送这条指令之后，设备会接受并响应
	指定为1，说明这条指令只能在设备是On的状态下才生效，否则丢弃
OnTime和OffWaitTime单位都是1/10秒，指定OnTime=100,也就是设备会保持On的状态10秒
关于OffWaitTime 这个参数，我认为的是指定这个参数之后，设备会在OnTime=0之后开始进入OffWaitTime的倒计时，当其值也为0时，设备才会关闭。
但是现在我这边的效果是，当OnTime的倒计时走完时，OffWaitTime也为0了，所以可能存在一定的问题，或者我对协议的理解有误！

希望有大佬帮忙解答一下~~

今天的分享先到这里，希望我们可以一起学习Matter，一起分享在嵌入式测试过程中遇到的新的知识或者是新的技术挑战。
祝大家快乐每一天~~~~~
