ROS学习第三十六节——Gazebo仿真环境搭建

https://download.youkuaiyun.com/download/qq_45685327/87719408

1.直接添加现成模型

1.1加入环境模型

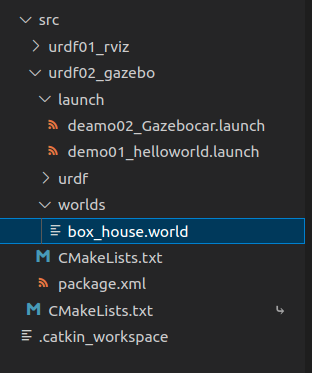

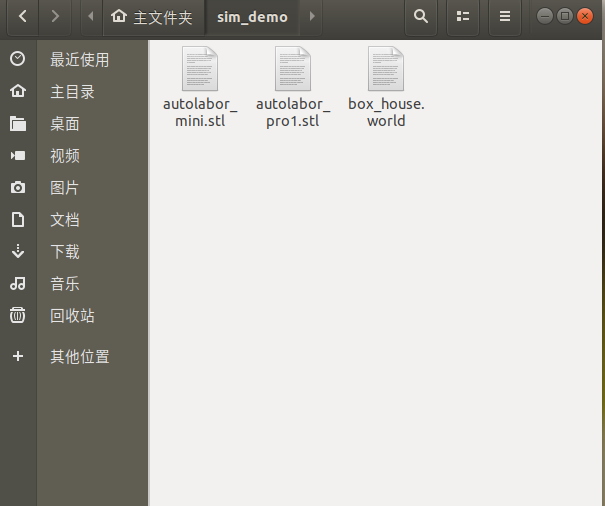

在工程文件中创建worlds文件夹，并把之前下载的box_house.world文件放入

 1.2编写launch文件

deamo03_car_world.launch

<launch>

    <!-- 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" command="$(find xacro)/xacro $(find urdf02_gazebo)/urdf/deamo05_Gazebocar.xacro" />
    <!-- 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch">
        <arg name="world_name" value="$(find urdf02_gazebo)/worlds/box_house.world" />
    </include>

    <!-- 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

2.添加内置组件创建仿真环境

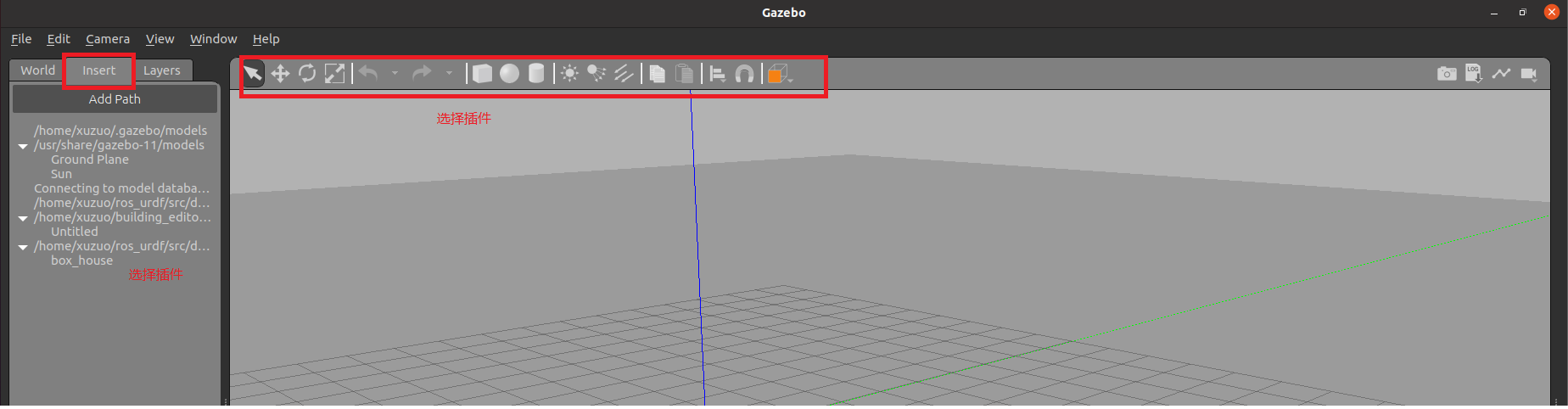

2.1启动 Gazebo 并添加组件

2.2保存仿真环境

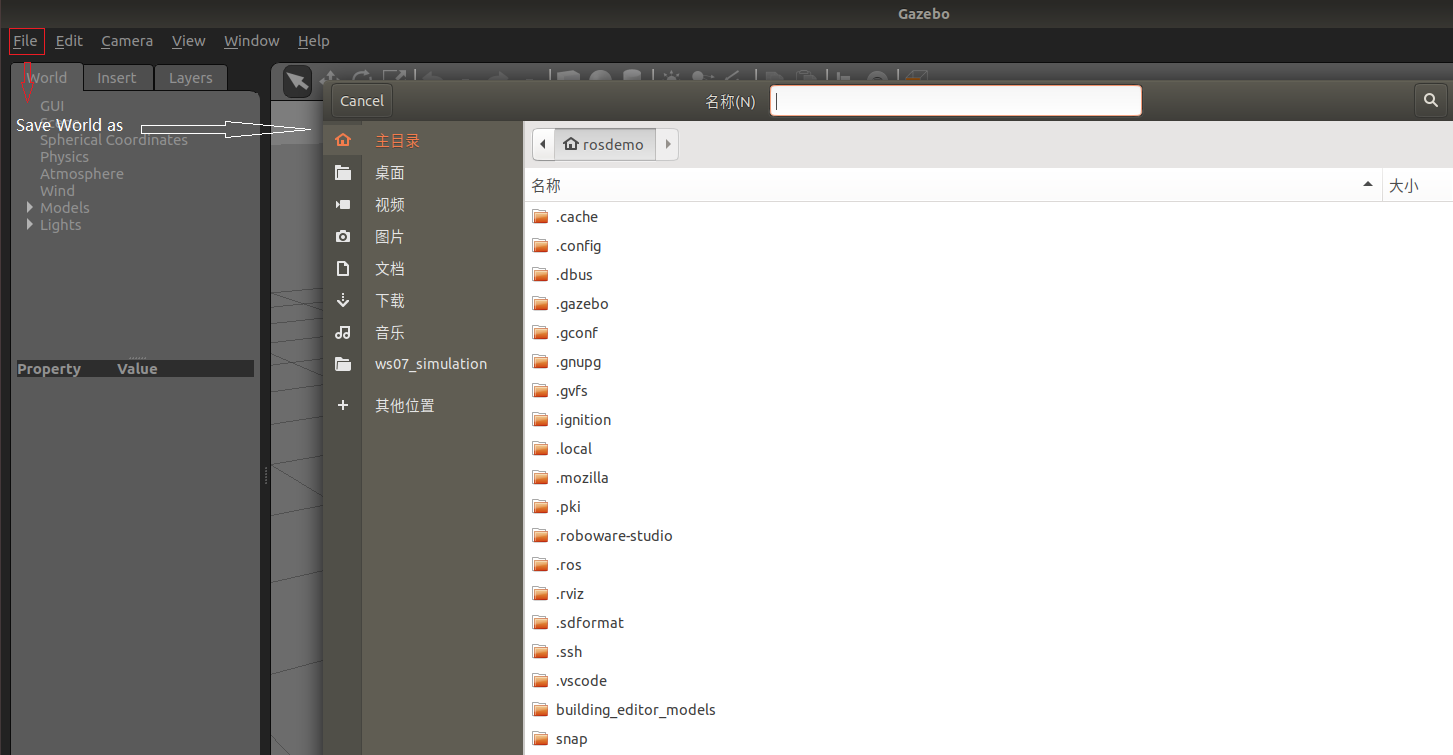

添加完毕后，选择 file ---> Save World as 选择保存路径(功能包下: worlds 目录)，文件名自定义，后缀名设置为 .world

2.3 启动

<launch>

    <!-- 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" command="$(find xacro)/xacro $(find demo02_urdf_gazebo)/urdf/xacro/my_base_camera_laser.urdf.xacro" />
    <!-- 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch">
        <arg name="world_name" value="$(find demo02_urdf_gazebo)/worlds/hello.world" />
    </include>

    <!-- 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

核心代码: 启动 empty_world 后，再根据arg加载自定义的仿真环境

<include file="$(find gazebo_ros)/launch/empty_world.launch">
    <arg name="world_name" value="$(find demo02_urdf_gazebo)/worlds/hello.world" />
</include>

3.自定义仿真环境

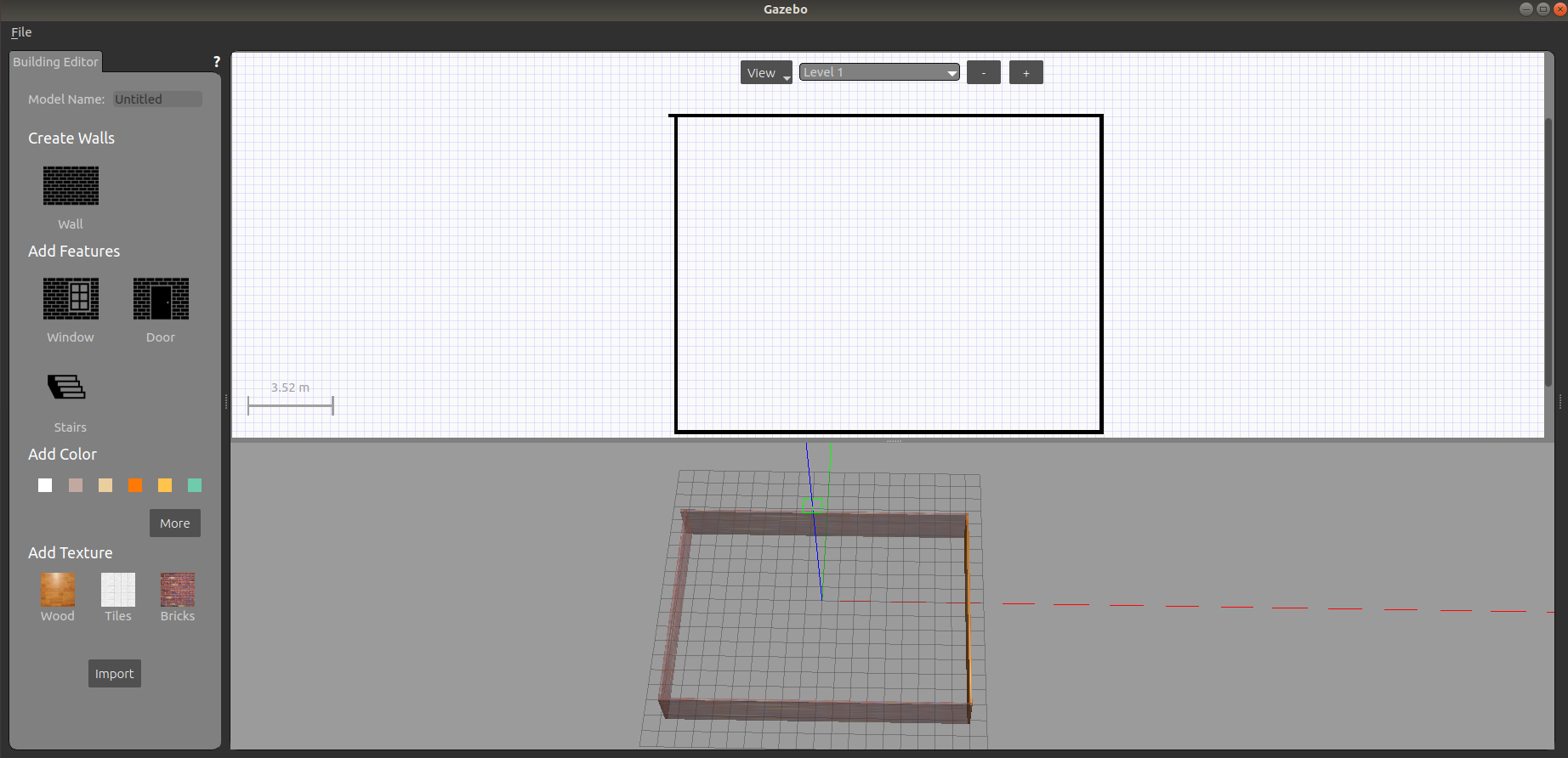

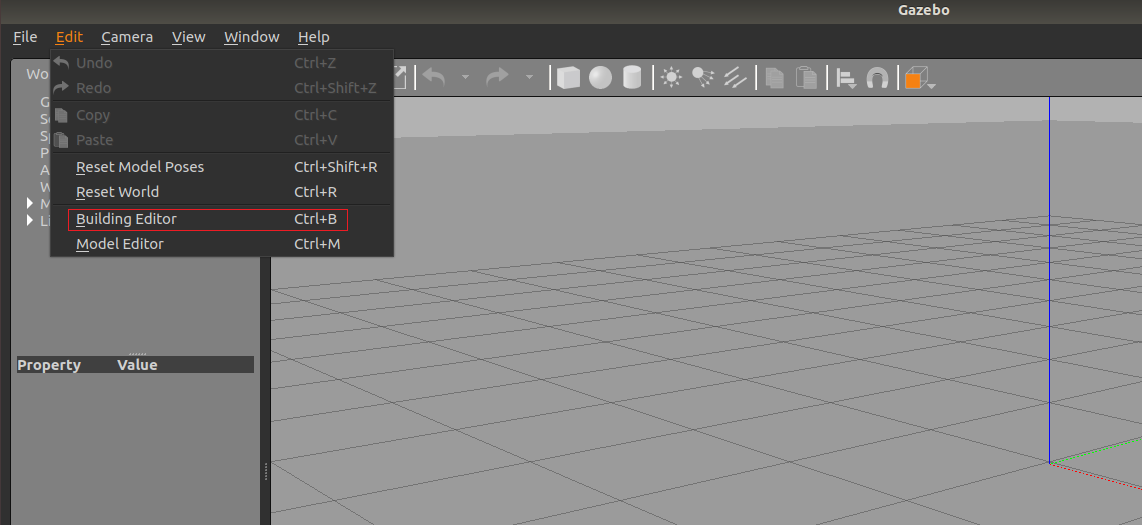

3.1 启动 gazebo 打开构建面板，绘制仿真环境



3.2 保存构建的环境

点击: 左上角 file ---> Save as

注意这个地方不是保存的.world文件

然后 file ---> Exit Building Editor

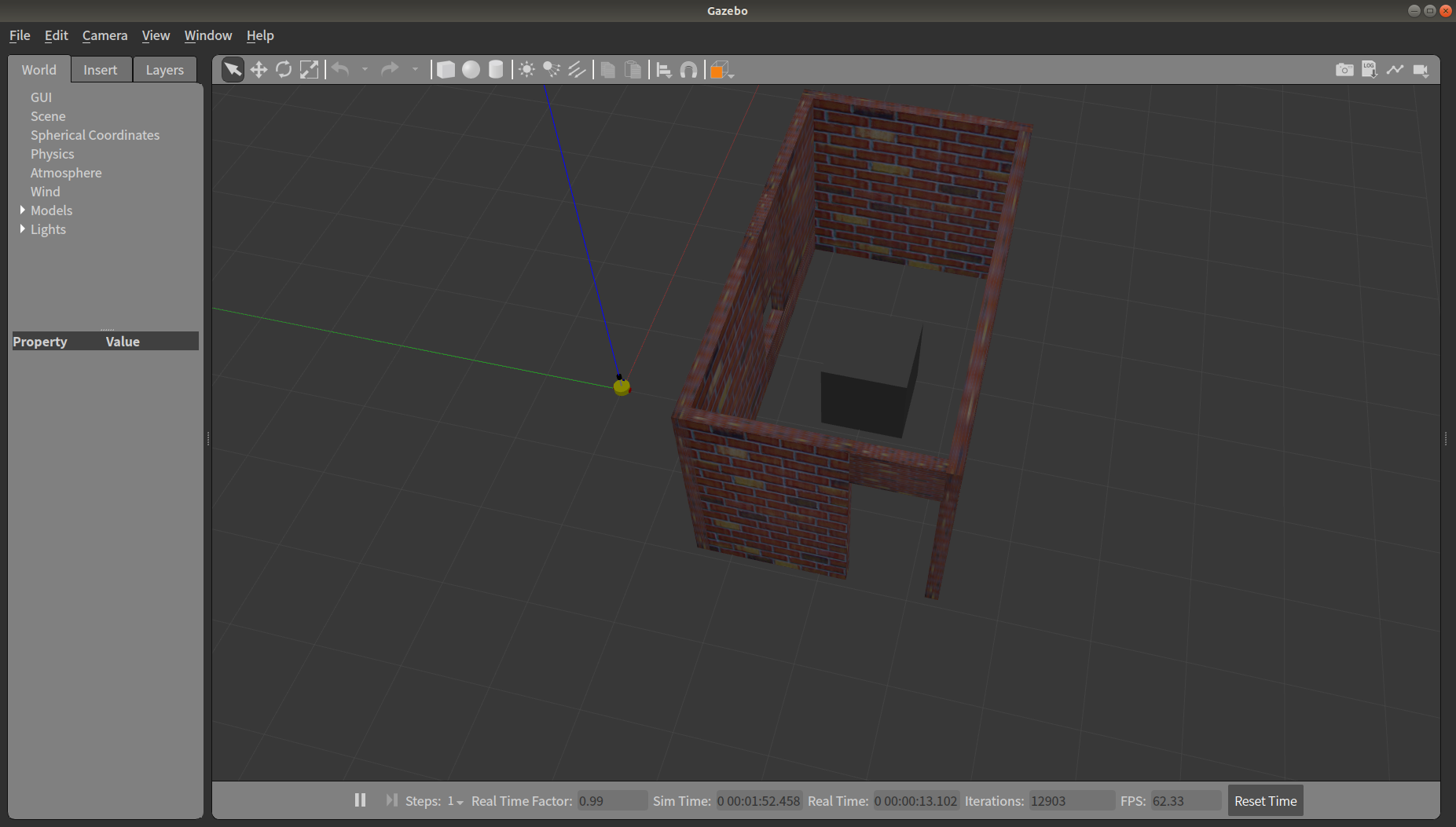

3.3 保存为 world 文件

可以像方式1一样再添加一些插件，然后保存为 world 文件(保存路径功能包下的: worlds)

3.4 启动
