DSP28337D-ePWM之Trip-Zone是什么

已于 2024-11-12 14:29:56 修改
阅读量2.4k 收藏 24
点赞数 8
分类专栏： DSP 文章标签： dsp开发 c语言
于 2024-01-28 00:44:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_45521099/article/details/135871107
版权

DSP系列文章目录

第一章：DSP28337D-ePWM之Trip-Zone是什么
第二章：DSP28337D-ePWM之Trip-Zone实战测试
第三章：DSP28337D-IPC共享内存
第四章：DSP28337D-EMIF&ASRAM
第五章：DSP28337D-EMIF&SDRAM

文章目录

前言

本文主要为了记录DSP28377的个人学习、调试记录

以下是本篇文章正文内容，下面案例可供参考

一、Trip-Zone是什么？

Trip-Zone：可以理解为错误控制子模块，它在系统出现问题或者发出制动信号的时候，强制ePWMA和ePWMB输出高电平、低电平、高阻态或者无响应，以满足系统要求。

二、Trip-Zone怎么理解？

1.Trip-Zone怎么触发？

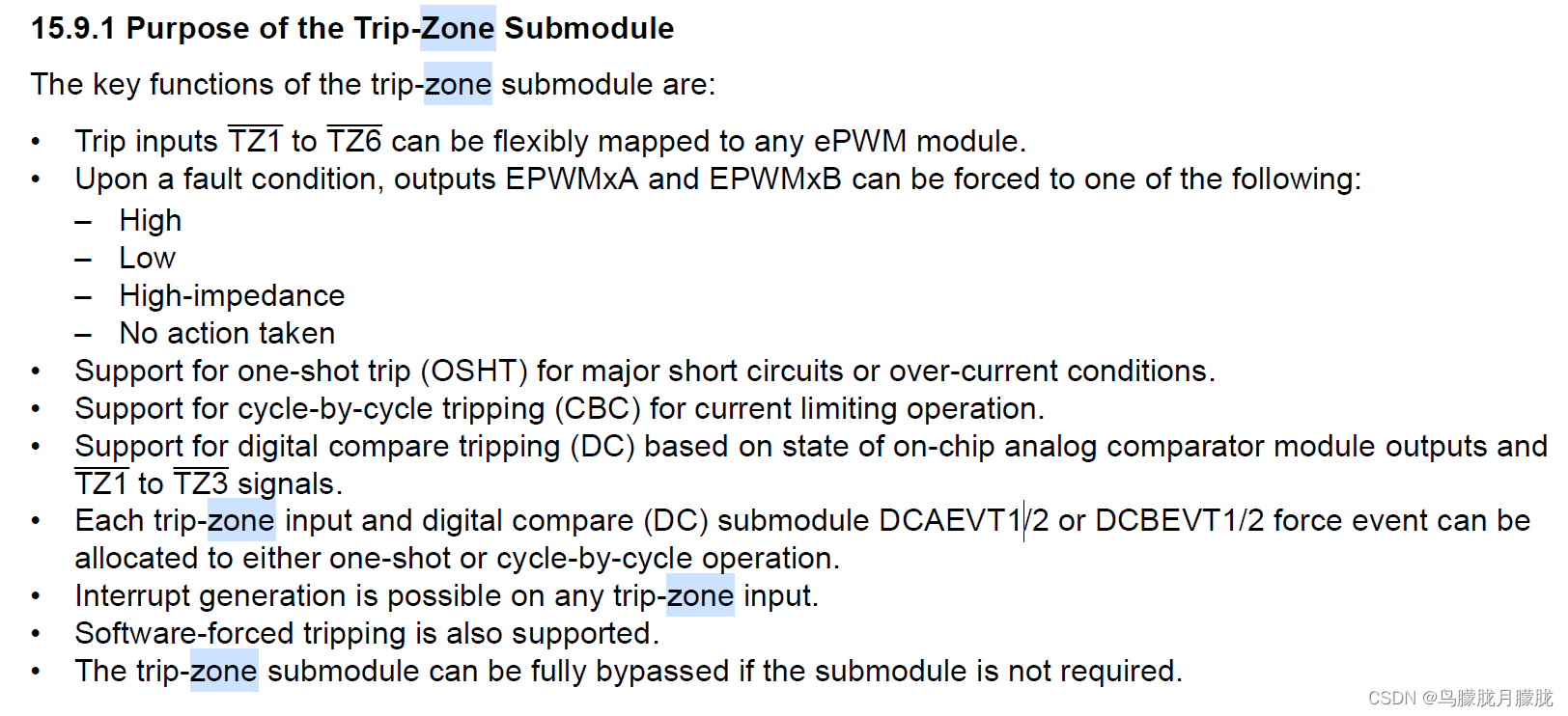

在这里插入图片描述

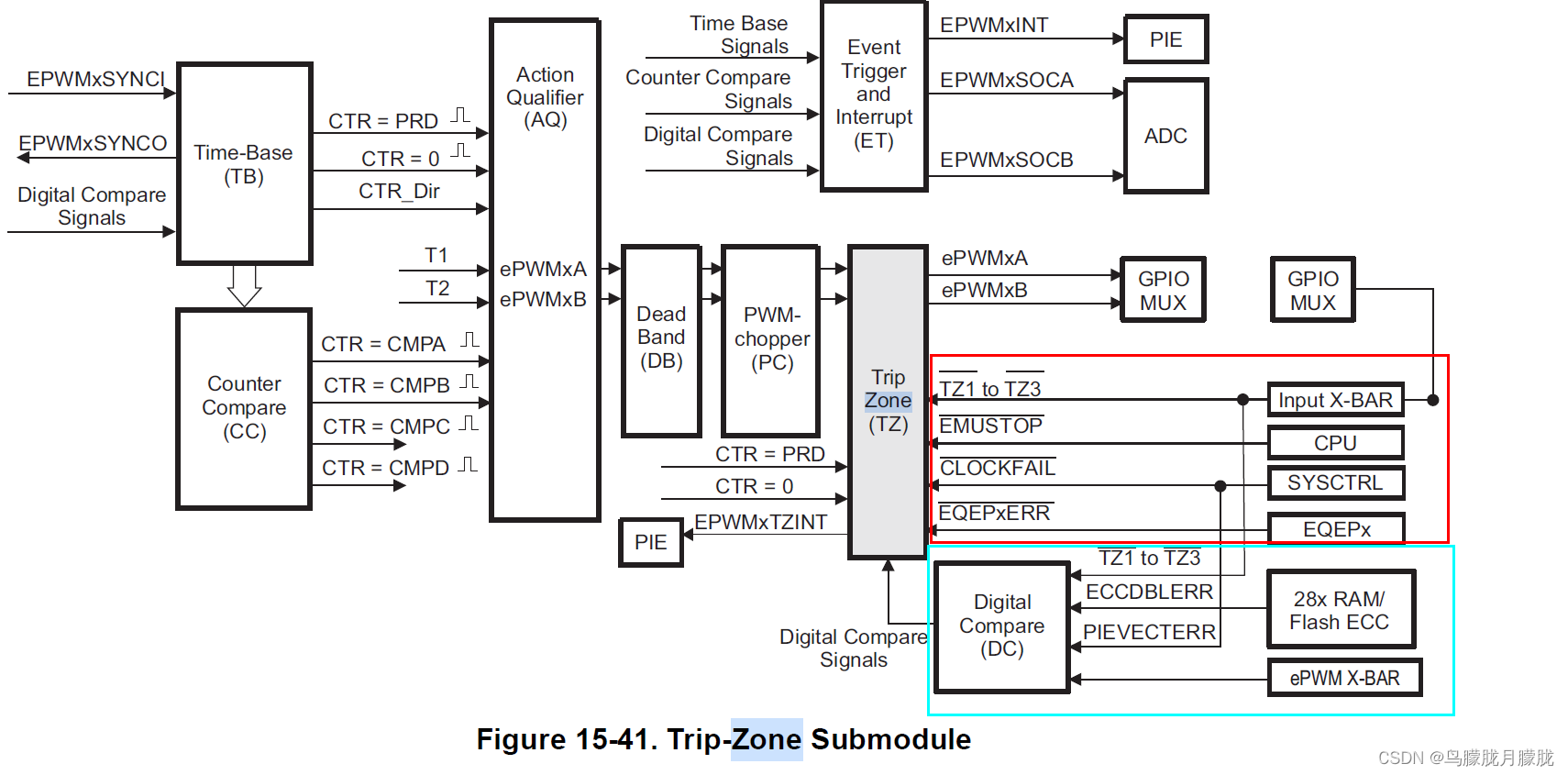

在这里插入图片描述
以上可以看出2点
1、跳闸动作有两种：
支持一次性跳闸（OSHT），只触发一次，需手动清除标志位。
支持逐周期跳闸（CBC），周期性循环触发，中断自清标志位。
2、跳闸触发源头有三种：
支持软件强制跳闸。
支持TZ1~TZ3绑定GPIO，低电平触发。
支持数字比较(DC)子模块DCAEVT1/2或DCBEVT1/2的强制事件触发。

2.Trip-Zone模块寄存器怎么用的？

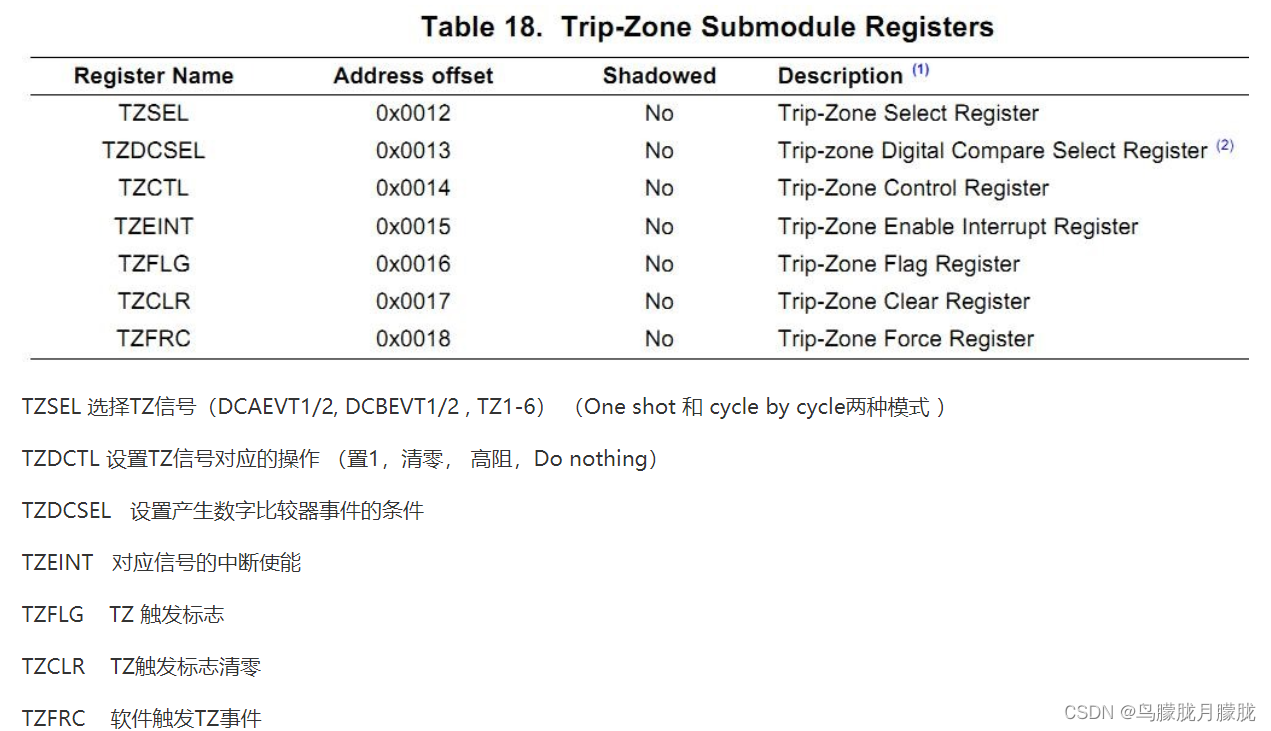

在这里插入图片描述

3.Trip-Zone实际用法有哪几种

1、直接将GPIO绑定TZ1~TZ3，低电平触发，触发完成控制ePWM
1.1：GPIOx->INPUT X-BAR->ePWM TZ->ePWMxA/B

2、通过设置ADC阈值，检测超出范围，可完成DC子模块DCAEVT1/2或DCBEVT1/2的强制事件触发，继而控制epwm
2.1：ADC通过ADCAEVT信号进入ePWM-XBar
2.2：ePWM-XBar中通过TRIP信号进入ePWM-DC子模块
2.3：ePWM-DC子模块配置事件（DC子模块DCAEVT1/2或DCBEVT1/2），就可以触发ePWMTZ。

三、关于Trip-Zone的几个问题？

1、使用ADC事件触发能否相互独立，4个ADC事件各自触发8路相同的epwm，这样是否会冲突，ADC配置是否会覆盖而以最后的配置为准？

总结

这里对文章进行总结：
以上就是今天要讲的内容，本文仅仅简单介绍了tripzone的作用及触发方式，后期会更新tripzone实际触发的测试代码及验证框图
