OSPF路由汇总详解（个人笔记）

最新推荐文章于 2025-11-03 13:34:52 发布
原创 最新推荐文章于 2025-11-03 13:34:52 发布 · 6.1k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细讲解了OSPF路由汇总的操作，包括区域间和区域外的汇总。重点指出区域间汇总应在ABR上进行，而区域外汇总则在ASBR上设置。通过实例演示了错误的聚合区域导致的问题，并提供了正确的配置命令。同时，讨论了在不同类型的区域中，ASBR如何执行LSA的聚合。

OSPF路由汇总

区域间：ABR上
区域外：ASBR上

区域间：基于三类LSA需要在ABR上设置
在这里插入图片描述
区域外：基于5/7类LSA聚合，需要在ASBR上设置。
我们上图实验，是区域间路由。需要在ABR上进行汇总，也就是AR2。说句实话我配置了蛮久，出不来现象，看了一眼手册命令注意事项就知道我错哪儿了。我傻了
聚合注意事项
我开始一直在区域1聚合，区域1里面根本没有192.168.1.0/24,…等等路由，如何聚合
所以应该在区域0里聚合
在这里插入图片描述

聚合前：
在这里插入图片描述在这里插入图片描述

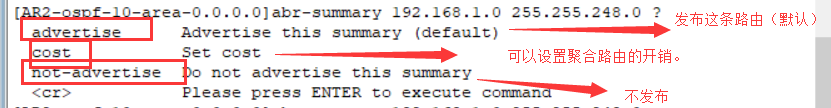

使用命令在这里插入图片描述
敲个问号，后面还有一一解析
在这里插入图片描述

聚合后：
在这里插入图片描述
记住区域间路由汇总两个关键点：network路由的区域。ABR上。
顺便熟悉一下区域外路由汇总。
我们将路由192.168.1.0 等等改成引入。
在这里插入图片描述
引入直连路由。

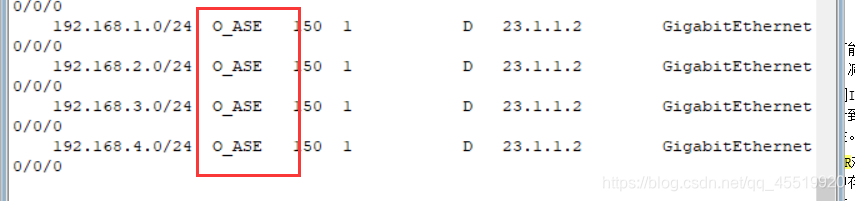

在AR3上查看
在这里插入图片描述
外部路由汇总需要在ASBR上执行汇总。
在这里插入图片描述
对引入的路由有以下几种情况：

  1. 如果ASBR，****处于普通区域（不是处在stub等等特殊区域）将执行LSA5聚合路由
  2. 如果ASBR处在NSSA区域，将会对聚合地址范围内所有LSA5，LSA7执行聚合。
  3. 如果处在NSSA区域，且既是ASBR，又是ABR。那么除了执行第二点操作外，还会将7转5LSA也进行聚合。

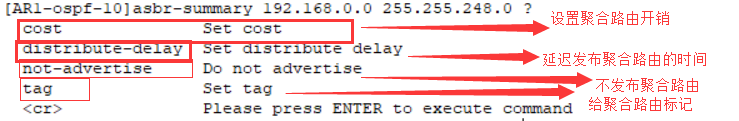

    使用命令：在这里插入图片描述
    我们这里拓扑图情况是第一点。

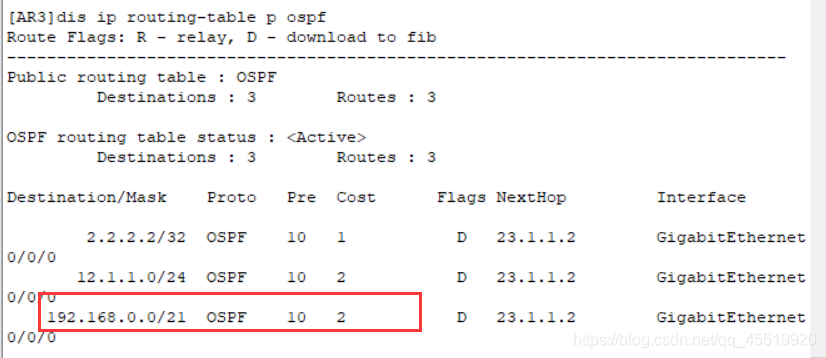

    在AR3上查看
    在这里插入图片描述
    第二点 反证（现象出来跟手册上不一样）

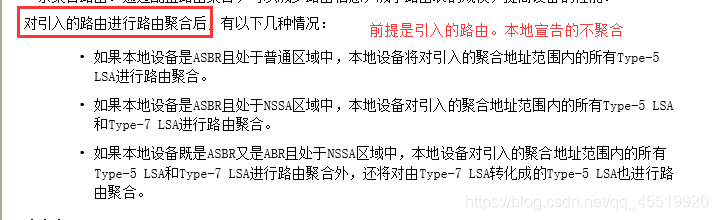

    如果本地设备是ASBR且处于NSSA区域中，本地设备对引入的聚合地址范围内的所有Type-5 LSA和Type-7 LSA进行路由聚合。

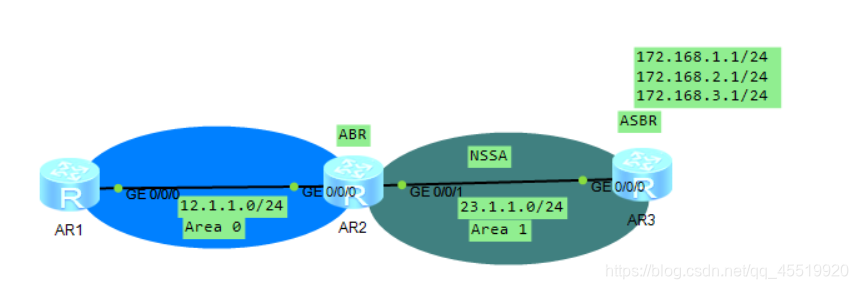

    在这里插入图片描述

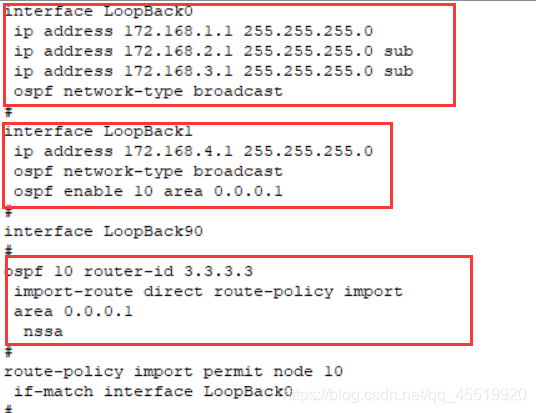

    1——3是引入。（使用route-policy）
    172.168.4.1是宣告（都是在AR3上完成）
    在这里插入图片描述

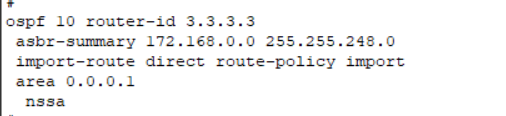

    同时在ASBR上聚合（AR3）
    在这里插入图片描述

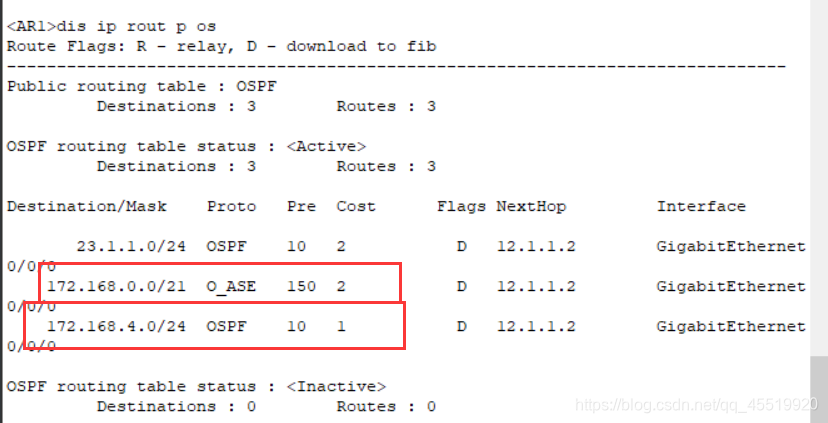

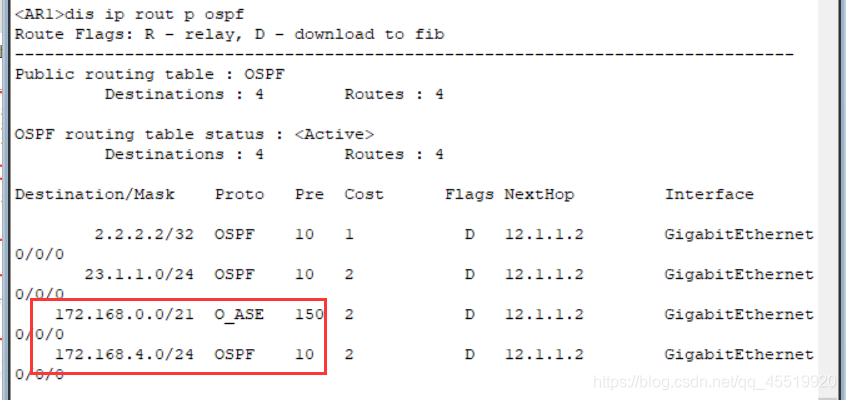

    不管是在AR1
    在这里插入图片描述,还是AR2查看路由，
    在这里插入图片描述
    都没有将172.168.4.1/24这条宣告的路由 聚合成172.168.0.0/21.

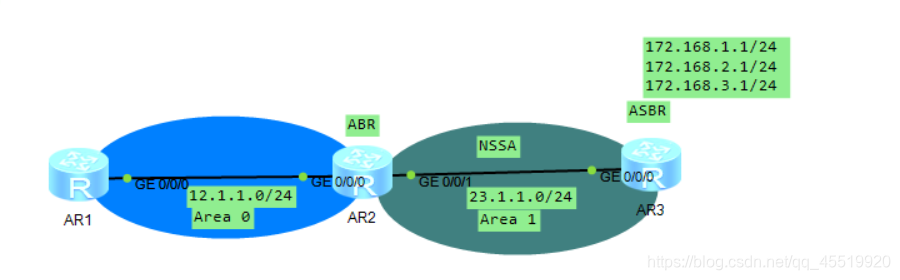

第三点：如果ASBR处在NSSA区域且自己为ABR，会对引入范围内地址执行LSA5/7聚合。AR2为ASBR,也为ABR
在这里插入图片描述

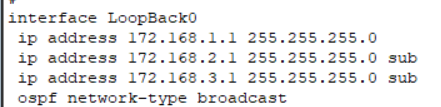

引入172.168.1.0-3.0
在这里插入图片描述.并且我们宣告172.168.4.1

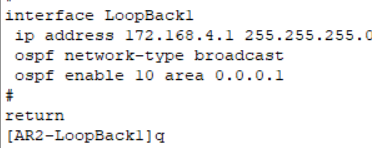

在这里插入图片描述
在AR2上聚合引入的路由
在这里插入图片描述
在这里插入图片描述
只对引入的路由有作用。反证完毕（其实是正证不出来哈哈哈。）

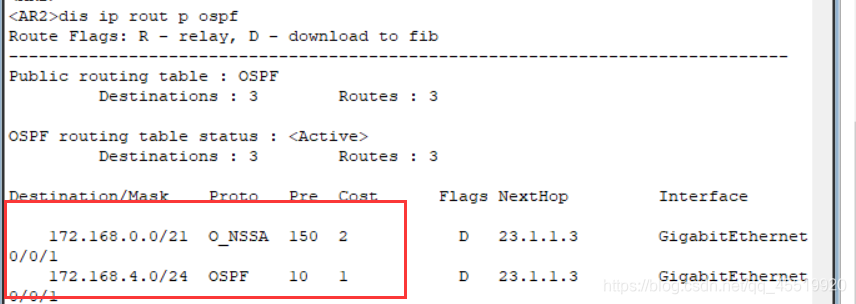

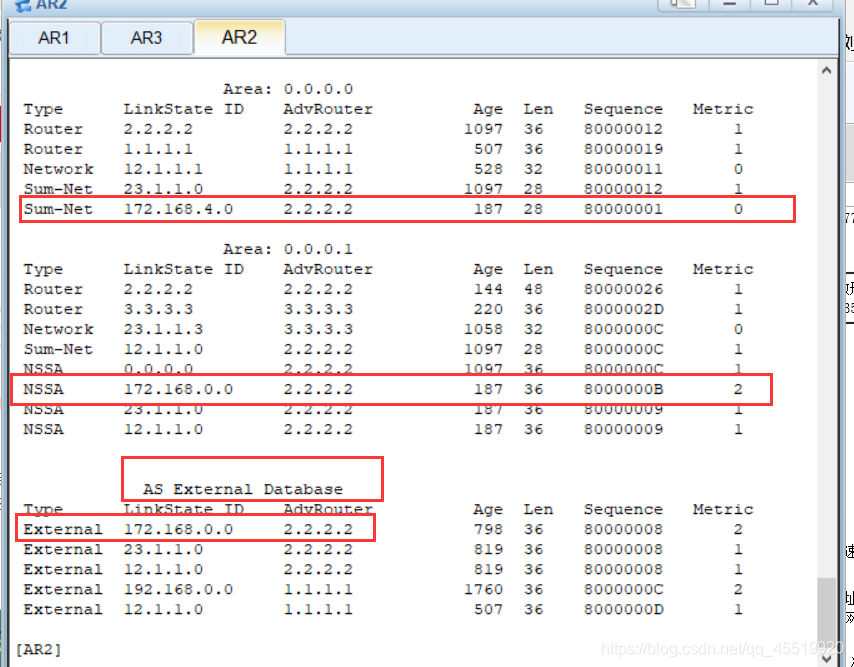

看一下AR2的LSDB
在这里插入图片描述
