调试STM32f401过程出现的问题

前言

最近在调试STM32F401遇到了一堆问题，检查结果就仅仅是一个简单的问题，写在此处，希望能帮到你，也为自己做一次深刻的笔记内容。

实验条件

1. 在之前STM32F103的电路图上直接焊接STM32F401进行系统配置
2. 使用J-LINK进行烧录程序，

出现的问题及解决的办法

1. STM32F401和STM32F103的引脚相同，都是48引脚，直接配置系统时钟84MHZ，使用J-LINK能够直接进行下载，可直接烧录进去，但是使用示波器发现程序是没有运行的，于是就进行在线仿真运行，发现代码执行到 LDR R0, =SystemInit且进不去主函数当中。百度搜索到很多解决方案，都解决不掉我的问题
2. 我开始怀疑是J-LINK下载器的问题，因为出现了下载器错误提示

* JLink Info: Found SWD-DP with ID 0x2BA01477
* JLink Info: Found SWD-DP with ID 0x2BA01477
* JLink Info: Found Cortex-M4 r0p1, Little endian.
* JLink Info: FPUnit: 6 code (BP) slots and 2 literal slots
* JLink Info: TPIU fitted.
* JLink Info: ETM fitted.

于是，我换了STM32F103的程序进行下载，发现也是出现这样的提示，所以判断不是J-LINK引起的问题，那该是哪里的问题呢？就在我绝望之时，我浏览到一个帖子https://blog.youkuaiyun.com/csaaa2005/article/details/98333624

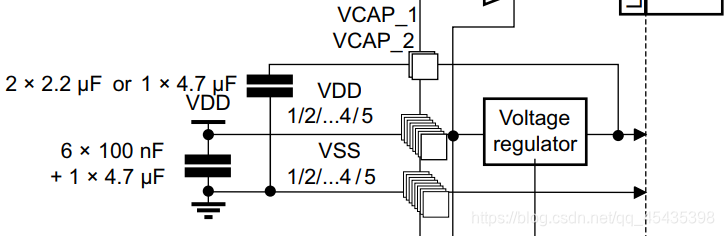

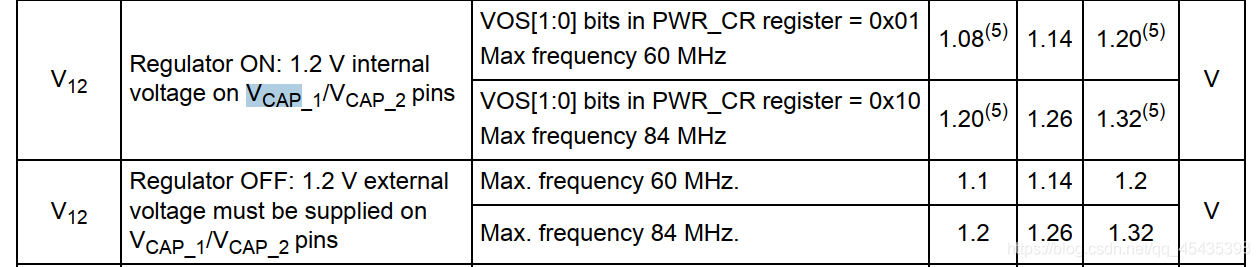

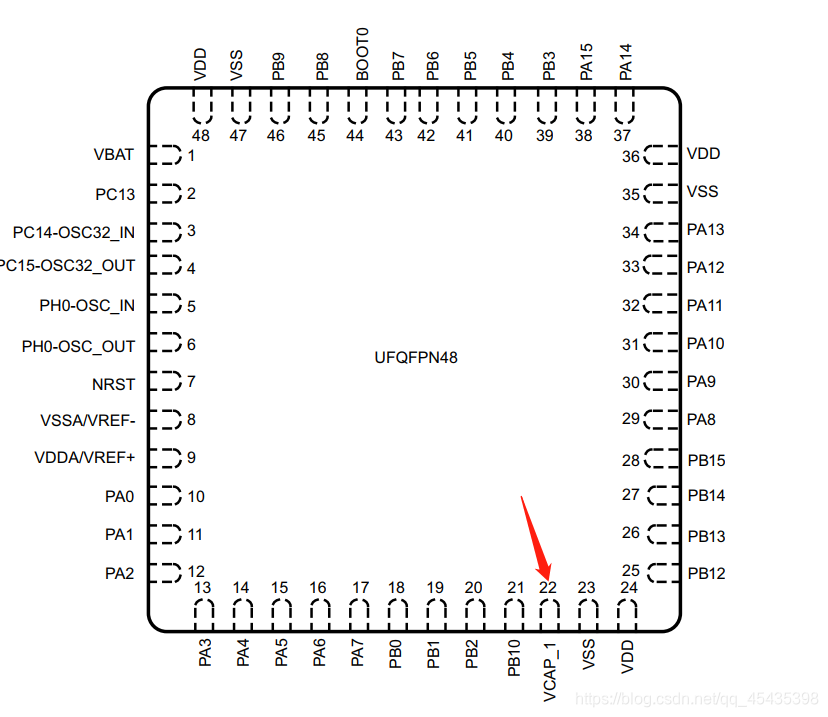

我看到他的情况和我的很类似，同样的是f103改成401的板子，他的时钟频率不能调上去，我就试着，将84MHZ的频率直接将频到48MHZ，发现程序直接运行了，于是找到的问题坐在，我就开始按照楼主的思路去排查，我发现我的问题和他的是一样的，STM32F4芯片都加了VCAP这类管脚，配置调节器，配置单片机是低功率还是高功率运行

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-h3oxezGh-1609928877617)(E:\博客\vcap.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2MaM1koC-1609928877619)(E:\博客\微信图片_20210106181630.png)]

查到这里，通过楼主的提示以及翻看技术文档，加上2.2uf电容。于是，世界变得明朗起来。

届时，通过2天的排查终于找到问题所在，尝试一切可能出现的问题，没想带竟然是一个很小的问题，最后得到解决，也算是圆满吧。

写在最后

写在最后，所有出现的问题都是由它的原因所在，最开始的不留意，就会造成最后可能耗费几天的工夫去解决问题，所以，做好万全的准备才能从容的应对各种突发的问题。

可能耗费几天的工夫去解决问题，所以，做好万全的准备才能从容的应对各种突发的问题。
