交换机的二层交换技术及其应用

• 集线器、网桥及交换机特性
• 交换机的工作原理
• 交换机二层环路
• 交换机基本配置及管理
• 端口安全

集线器、网桥及交换机特性

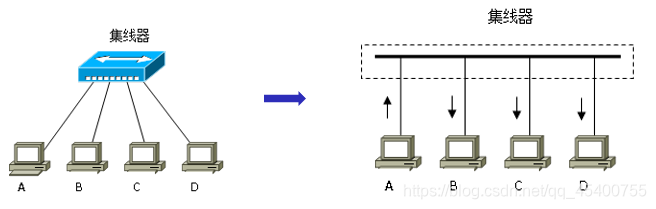

局域网中的集线器、交换机

节点之间的通信使用总线竞争协议—CSMA/CD协议
连接在同一个集线器、转发器或一根总线上的网段称为一个冲突域

交换机

广泛的局域网网络设备，工作在OSI的数据链路层，转发数据帧

多端口的网桥
交换机都基于目的MAC地址做出转发的决定
一般在全双工模式下，分割冲突域

交换机工作原理

• 地址学习
• 转发决定
• 过滤决定

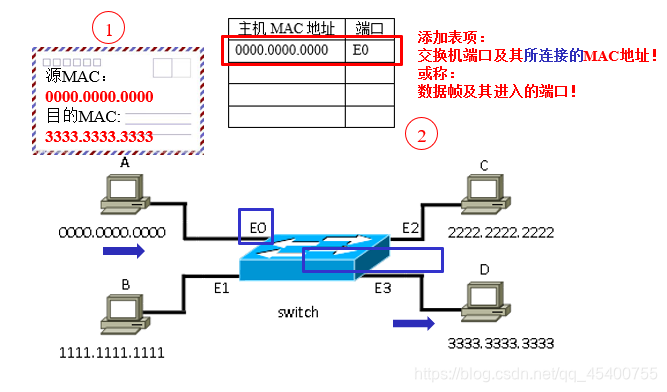

地址学习

根据源MAC地址建立MAC地址报表

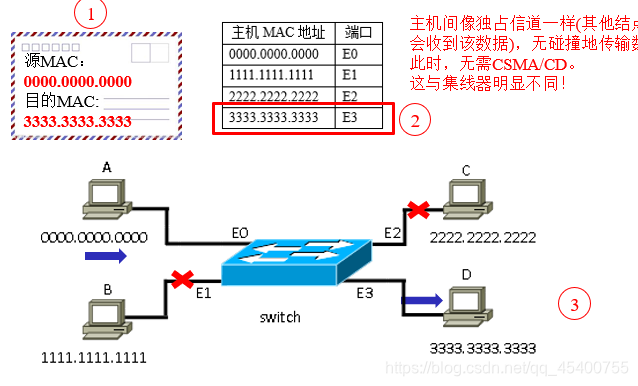

转发决定

主机间像独占信道一样（其他结点不会收到该数据），无碰撞地传输数据。此时，无需CSMA/CD

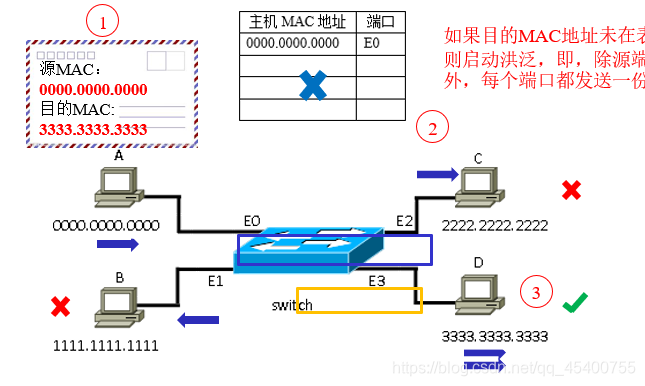

如果，目的MAC地址未在表中，则启动洪泛，即，除源端口外，每个端口都发送一份

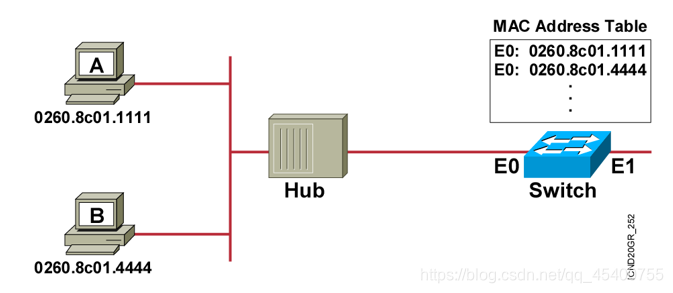

过滤帧

站A发送给站B，交换机在MAC表中有站B的地址。母的端口与源端口一致，帧被丢弃

交换机的二层环路
