APP Inventor + ESP8266oneNET平台 +STM32内部温度监听系统

基于物联网的STM32内部温度监听系统

• 摘要
  主要通过STM32单片机内部温度传感器采集芯片内部温度，并通过ESP8266-01模块连接路由器，将采集的数据通过HTTP协议发送到oneNET云服务器，使用APP Inventor开发APP，实时监听内部温度。（其实没有那么高大上，就是APP通过云服务器接收数据，后面又加了一个发送指令点亮LED灯的）

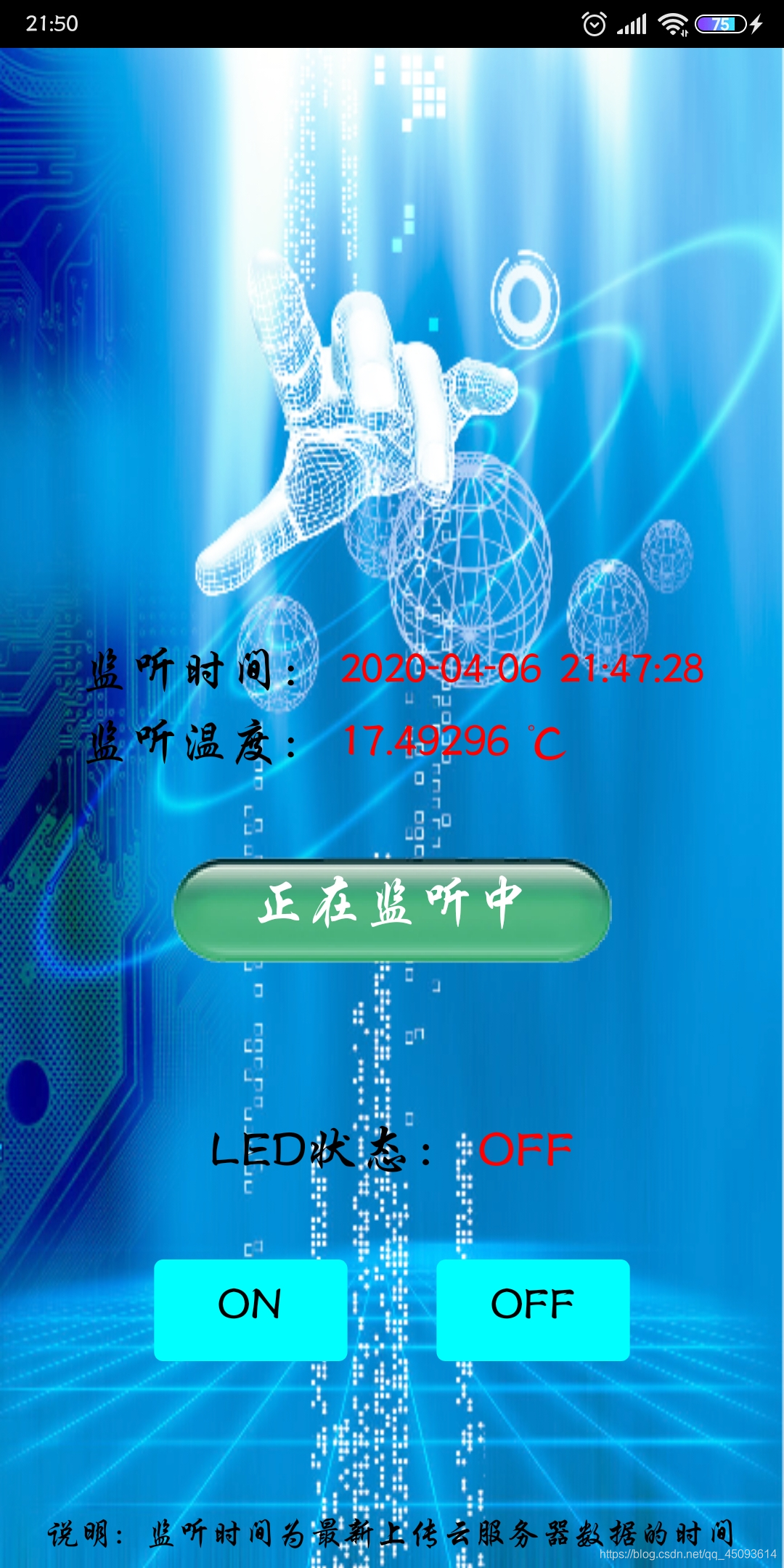

• 最终效果图

说明：监听数据（包括时间，温度值）均为MCU上传云服务器的最新数据

一、 下位机配置

• 配置 ESP8266
  其实也不是什么配置，就是看文档，了解ESP8266的相关AT指令，并会用STM32串口发送AT指令（随便搜一下就有好多的博文，这里就不再赘述，我们的重点在下面）
  注：ESP8266固件使用的是官方AT固件，换而言之，买来的模块AT指令测试正常就能够使用
• 采集温度
  使用STM32单片机的内部温度传感器，ADC，采集温度数据（开发板的例程里面有，这里也不再赘述）

二、oneNET云端

oneNET入口

• 1、创建产品
  进入开发文档，快速入门，了解该平台的基本操作（注册，登录，数据流，设备，应用等等）

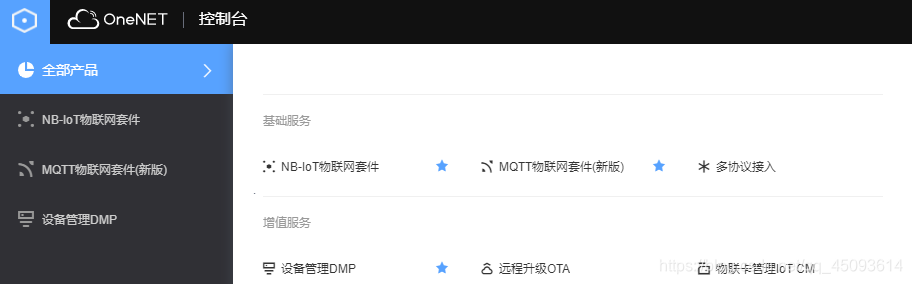

  了解完后，创建产品，由于我们使用的是HTTP协议，所以选择多协议接入，进去后选择HTTP，创建产品

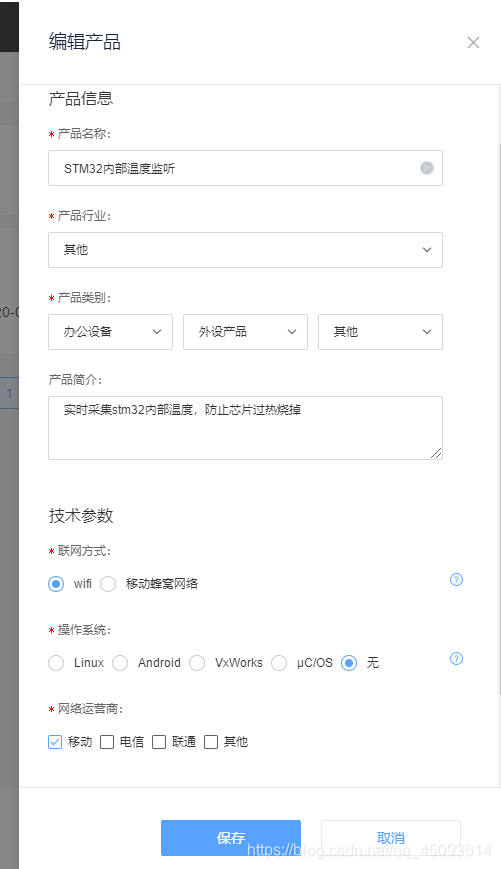

  这些信息大家根据自己的条件填写（其实也没多大用，哈哈）

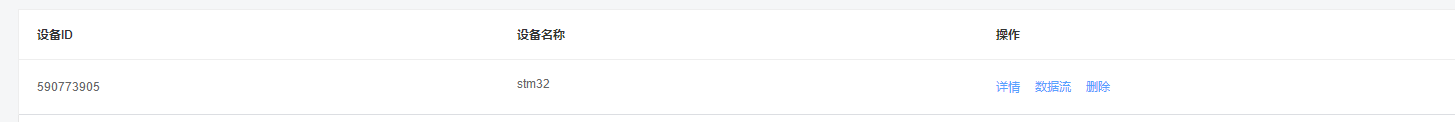

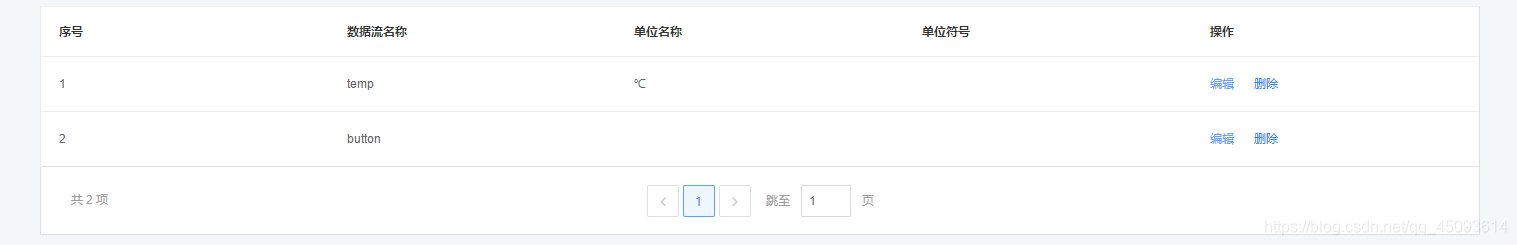

• 2、添加设备，添加数据流
  注意这里的“Master-APIkey”，设备ID，数据流ID（即数据流名称）这三个选项，是MCU接入云端的主要识别参数
  以下是我的这三个参数的截图



  好了，做到这一步，基本的配置已经完成了，结合MCU代码，数据已经可以上云了，下面码代码

三、 STM32相关协议配置

见资源代码（有详细的注释）

四、APP Inventor编程

APP Inventor入口

可参考以下三个资源
麒麟座开发板
APP接入
老巫婆的天气预报文章（极力推荐）

• 组件设计
  组件参考源码即可（就是一些界面设计，没啥好说的）

• 逻辑设计

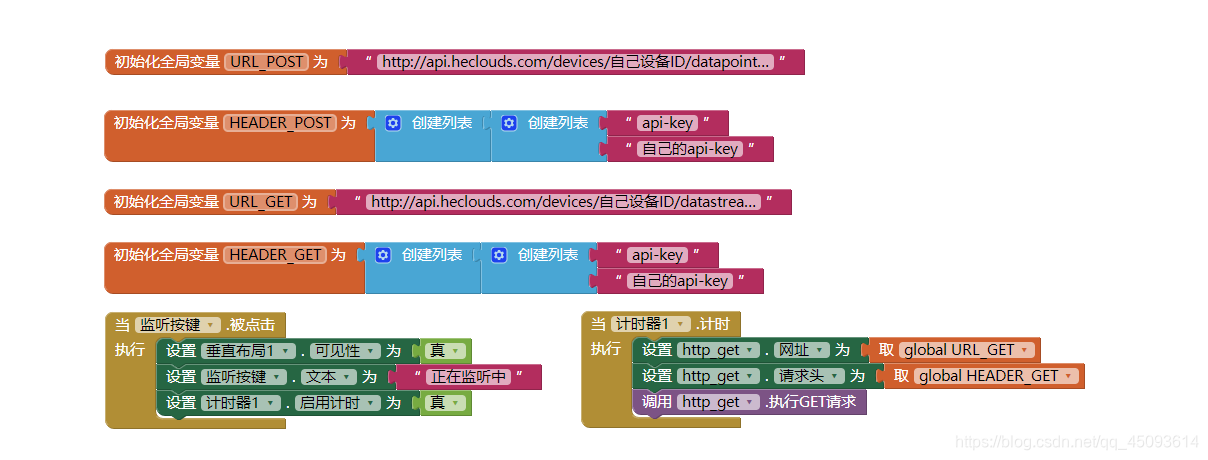

  1、GET数据流

  这些代码可以通过HTTP在云服务器 获取/创建 数据流
  全局变量URL_POST/URL_GET分别对应云服务器的POST和GET的URL
  全局变量HEADER_POST/HEADER_GET分别对应云服务器的POST和GET的URL的header

具体可参见oneNET平台接入文档入口
注：URL的header底层格式APP Inventor已经封装好了，咱们只要写入密钥即可

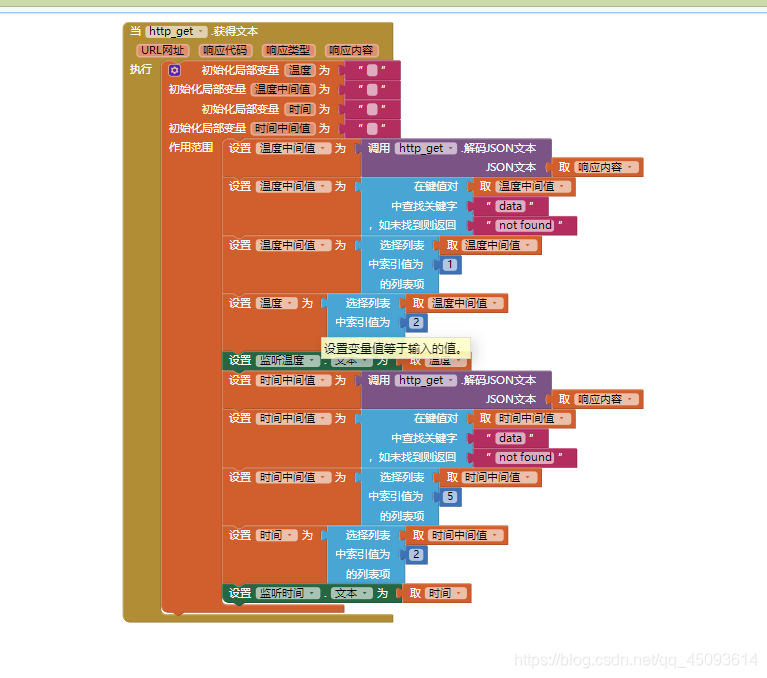

2、处理GET到的数据

由于HTTP GET到的数据是json格式的（列表数据，如果不懂，请查阅相关文档，可以参考oneNET的返回实例），所以需要处理后得到我们需要的数据。

建议：可以先不要处理数据，讲json数据显示到APP上，抄下来整理清楚，不难看懂数据处理部分

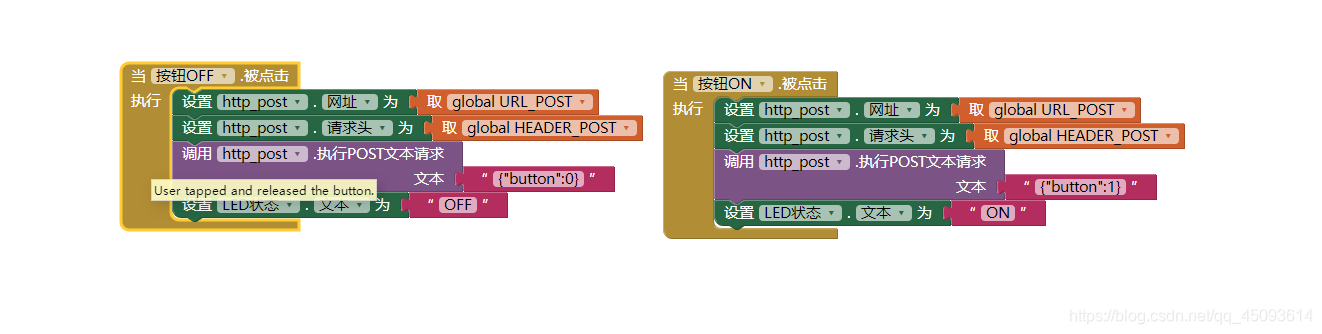

3、POST数据流

往设备中新增数据流，其中button为新增数据流的名称，0/1为新增数据流的参数
注意，新增数据流的参数发送时只能是0/1

我的开发板是STM32F103RCT6（原子的mini板），用的ESP8266-01 源码在我的资源里

第一次发博文，有许多操作不太熟悉，请多多见谅，有任何疑问可以加我QQ私聊：2315375208
