一，实验20：OSPF多区域配置

【实验目的】

学会OSPF多区域配置

【实验环境】

六个路由器，四个终端。

【实验过程】

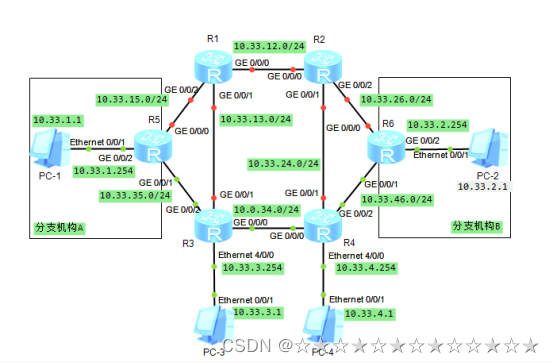

拓扑图

步骤一：配置R1

[R1 HYJ-ospf-1-area-0.0.0.1]DIS CUR

[V200R003C00]

#

sysname R1 HYJ

#

snmp-agent local-engineid 800007DB03000000000000

snmp-agent

#

clock timezone China-Standard-Time minus 08:00:00

#

portal local-server load portalpage.zip

#

drop illegal-mac alarm

#

set cpu-usage threshold 80 restore 75

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$

local-user admin service-type http

#

firewall zone Local

priority 15

#

interface GigabitEthernet0/0/0

ip address 10.33.12.1 255.255.255.0

#

interface GigabitEthernet0/0/1

ip address 10.33.13.1 255.255.255.0

#

interface GigabitEthernet0/0/2

ip address 10.33.15.1 255.255.255.0

#

interface NULL0

#

ospf 1

area 0.0.0.0

  network 10.33.12.0 0.0.0.255

  network 10.33.13.0 0.0.0.255

area 0.0.0.1

  network 10.33.15.0 0.0.0.255

#

user-interface con 0

authentication-mode password

user-interface vty 0 4

user-interface vty 16 20

#

wlan ac

#

return

步骤二：配置R2

[R2 HYJ-ospf-1-area-0.0.0.2]DIS CUR

[V200R003C00]

#

sysname R2 HYJ

#

snmp-agent local-engineid 800007DB03000000000000

snmp-agent

#

clock timezone China-Standard-Time minus 08:00:00

#

portal local-server load portalpage.zip

#

drop illegal-mac alarm

#

set cpu-usage threshold 80 restore 75

#

aaa

authentication-scheme default

authorization-scheme default

accounting
