Efficient VPN（EVPN基础）

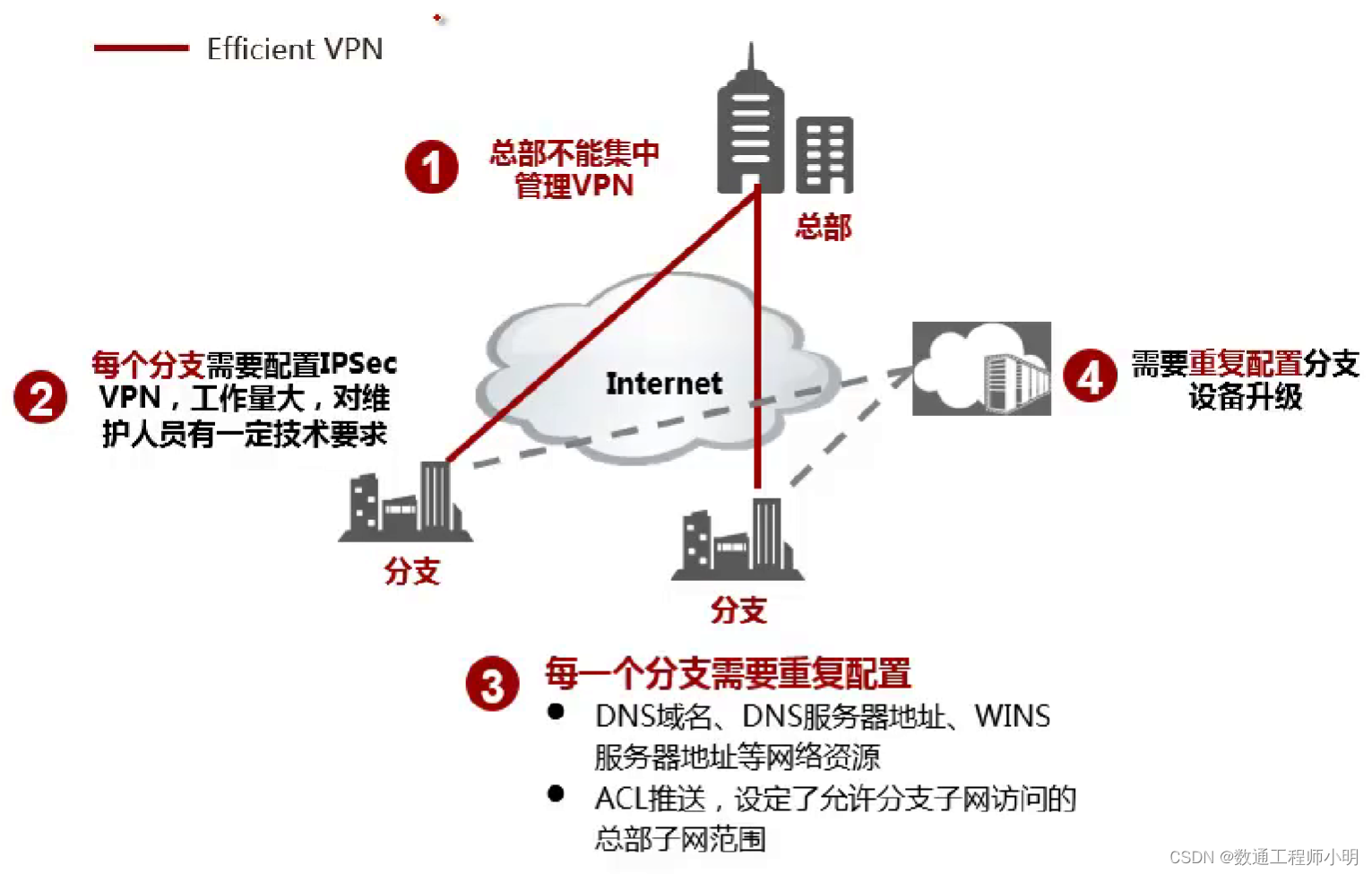

企业网广泛部署VPN遇到的问题

1、总部不能集中管理VPN

2、每个分支需要配置IPSec VPN，工作量大，对维护人员有一定技术要求。

3、每一个分支需要重复配置：

（1）、DNS域名、DNS服务器地址、WINS服务器地址等网络资源。

（2）、ACL推送，设定了允许分支子网访问的总部子网范围。

4、需要重复配置分支设备升级。

EVPN（效率VPN）解决的问题

1、总部集中管理VPN配置。

2、分支从总部获取IPSecVPN配置信息，简化分支IPSec配置。

3、分支从总部获取：

（1）、DNS域名、DNS服务器地址、WINS服务器地址等网络资源，进一步分发给用户。

（2）、ACL推送，分支子网动态感知可访问总部子网范围，流量进入隧道。

4、总部统一定义升级URL，分支设备自行升级。

IPsce的配置流程：

什么是Efficient VPN

1、Efficient VPN概述

• IPSec VPN技术以其高度的安全性、可靠性以及灵活性成为企业构建其VPN网络的首选当企业分支数量多时，希望各个分支的配置能够尽量简单，而复杂的配置集中在总部上Efficient VPN可以解决IPSec VPN配置复杂问题，简化分支用户业务部署。

2、Efficient VPN简化配置方式

其大致实现思路为：

（1）、采用Clicent/Server结构

（2）、Remote端（分支网关）只需要简单配置

（3）、Server端（总部网关）集中了大量配置

3、EVPN应用场景

• 客户端支持硬件（防火墙/路由器）或软件（笔记本）
• server端配置不需要根据客户端的类型（软件或硬件客户端）进行单独配置。
• 不管分支机构用户或数量增长，只需要在分支机构做好相应VPN配置，就能实现总部资源访问，同时总部配置基本可以做到不做任何改动。
• 华为路由器需要单独申请授权才能用EVPN

硬件客户端的几种模式

• Client模式：
  • （1）、Remote端会向Server端申请一个IP地址D。
  • （2）、Remote端的地址做地址转换（NAT）

• 缺点：一个地址NAT转换的数量有限（65535个转化表项），下挂用户数量有限制。

• Network模式：
  • （1）、Remote端的直接使用内网真实的地址去访问总部网络。
• Network-plus模式：
  • （1）、Network-plus模式和Network模式基本一致
  • （2）、Client端会向Server端申请一个IP地址，该地址可以用于设备的管理
• Network-auto-cfg模式：
  • （1）、Network-auto-cfg模式中Client端还会向Server端申请IP地址池。
  • （2）、该IP地址池用于给Client端下挂的用户分配地址。

• 手机端访问可以使用这种方式

配置推送的实现

• 阶段1：IKE SA阶段2：IPSec SAEVPN插入全新的1.5阶段。该阶段的主要技术是新增了“Config Mode配置模式“

• 在IKE1和IKE2之间增加了阶段1.5，可以实验用户身份验证，网络参数推送（配置方面1.5阶段用户无感知）。

传统和EVPN配置对比

• 在Remtoe端EVPN相关配置

• 使用EVPN必须是野蛮模式，默认就是野蛮模式。

EVPN相关配置

• 在Server端的EVPN的相关配置：
• 1、Server端参数配置分为两部分:网络资源参数配置和IPSec参数的配置。
• 2、网络资源参数包括IP地址、域名、DNS服务器地址、WINS服务器地址等。
• 3、IPSec参数配置和传统的IPSec VPN的配置一致

• 配置Efficient VPN采用Client模式建立IPSec隧道示例

• （1）、在RouterA和RouterB上配置接口的IP地址和到对端的静态路由，保证路由可达。

（2）、在RouterB上配置DHCP服务器地址，用于实现DHCP动态方式的地址分配。

（3）、RouterB作为IPSec隧道协商响应方，采用策略模板方式与RouterA建立IPSec隧道。

（4）、在RouterA上采用Client方式配置Efficient VPN，作为协商发起方与RouterB建立IPSec隧道。
