Vlan原理（HCIA）

学习目标：

传统网络面临的问题（为什么要有Vlan）：

Vlan的作用：

vlan特点：

valn的五种划分方式：

以太网二层接口类型：

1、Access接口：

2、Trunk接口：

 3、Hybrid接口（华为）：

Vlan的应用：

1、分配原则：

2、Vlan分配技巧：

---

学习目标：

1、了解Vlan技术产生的背景、作用以及特点。

2、了解Vlan的工作原理。

3、了解Vlan的划分方式

4、了解以太网二层接口类型以及工作原理

5、了解Vlan的应用

传统网络面临的问题（为什么要有Vlan）：

1、典型交换网络中，某一个主机发送一个广播帧或未知单播帧时，该数据帧会被泛洪，传递到整个网络。

2、广播域越大，产生的网络安全问题（蠕虫病毒这些），垃圾流量问题越严重。

Vlan的作用：

vlan虚拟局域网，作用是隔离广播域。

vlan特点：

1、不受地域限制。

2、同一vlan内设备才能进行二层通信。

[Huawei]display mac-address

查看交换机的MAC地址表



vlan标签，IEEE 802.1q中有四字节的vlan-tag标签，标识数据帧属于哪

个vlan。

valn的五种划分方式：

1、基于接口：简单易部署，用的多。

2、基于MAC地址：适用于移动办公场景（主机数量多时，配置繁琐，劳动密集型）。

3、基于IP子网：公司部门使用

4、基于协议：灵活

5、基于策略：安全性高，三个条件都满足。

以太网二层接口类型：

不用管连什么，适合就行。

1、Access接口：

通常交换机上用来连接用户PC、服务器等终端设备的接口，Access接入接口连接的这些设备网卡往往只收发无标记帧，Access只能加入一个Vlan。接收帧会打上vlan-tag标记，发送帧会去掉vlan-tag标记。

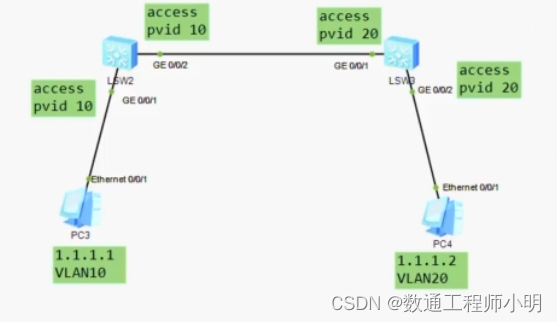

Vlan间穿越（access不同Vlan互访，利用Access接口收发Tag特点实现不同vlan同网段互访）：

2、Trunk接口：

Trunk接口允许多个Vlan的数据帧通过，这些数据帧通过802.1Q的Tag来区分，通常Trunk接口用于交换机之间的互联，以及连接路由器和连接防火墙等设备（服务器里如果虚拟多种vlan，也得使用Trunk接口）。

收到帧看是否我这个PVID的，不是的话看这个帧的PVID是否是放行的。

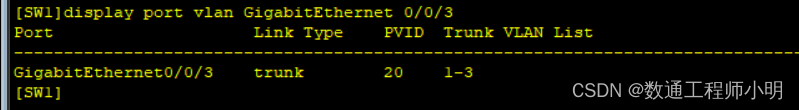

[SW1]display port vlan GigabitEthernet 0/0/3

查看接口放行的VLAN

[SW1-GigabitEthernet0/0/3]port trunk pvid vlan 20

修改trunk本征vlan

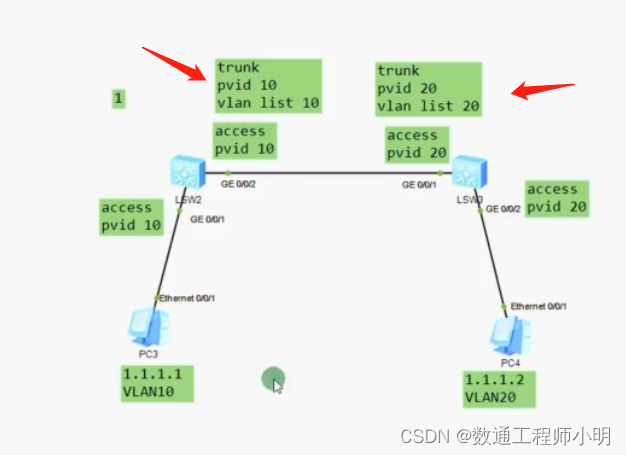

 vlan间通信（Trunk）：



U剥离Tag发出去，T保留Tag发出去。

 3、Hybrid接口（华为）：

Hybrid接口与Trunk接口类似，也是可以让多个Vlan的数据帧通过，这些数据帧也是通过802.1Q的Tag实现区分，和Trunk的区别是Hybrid接口可以灵活指定发送Vlan数据帧时是否携带Tag标记。

华为交换机接口默认是Hybrid。

特殊的trunk干道口，和干道口的区别：

1、接收帧和trunk一样，发的时候不一样，管理员可以控制发出去Tag保留还是去掉。

Vlan2不放行

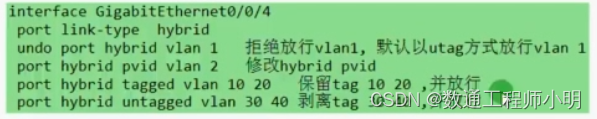

10,20保留tag放行，30,40剥离tag放行。

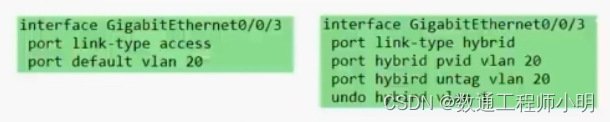

如何配置Hybrid端口让它效果等同于access接口，例子如下：

Vlan的应用：

1、分配原则：

1. （1）、按业务规划：语音、视频、数据。
2. （2）、按部分规划：财务部、技术部等。
3. （3）、按应用规划：办公、教师、服务器等。

2、Vlan分配技巧：

Vlan的有效范围是1-4094，在有效范围内，可以随意分配和选择，为了Vlan ID的连续性可以采用Vlan ID和子网关联的方式分配。
