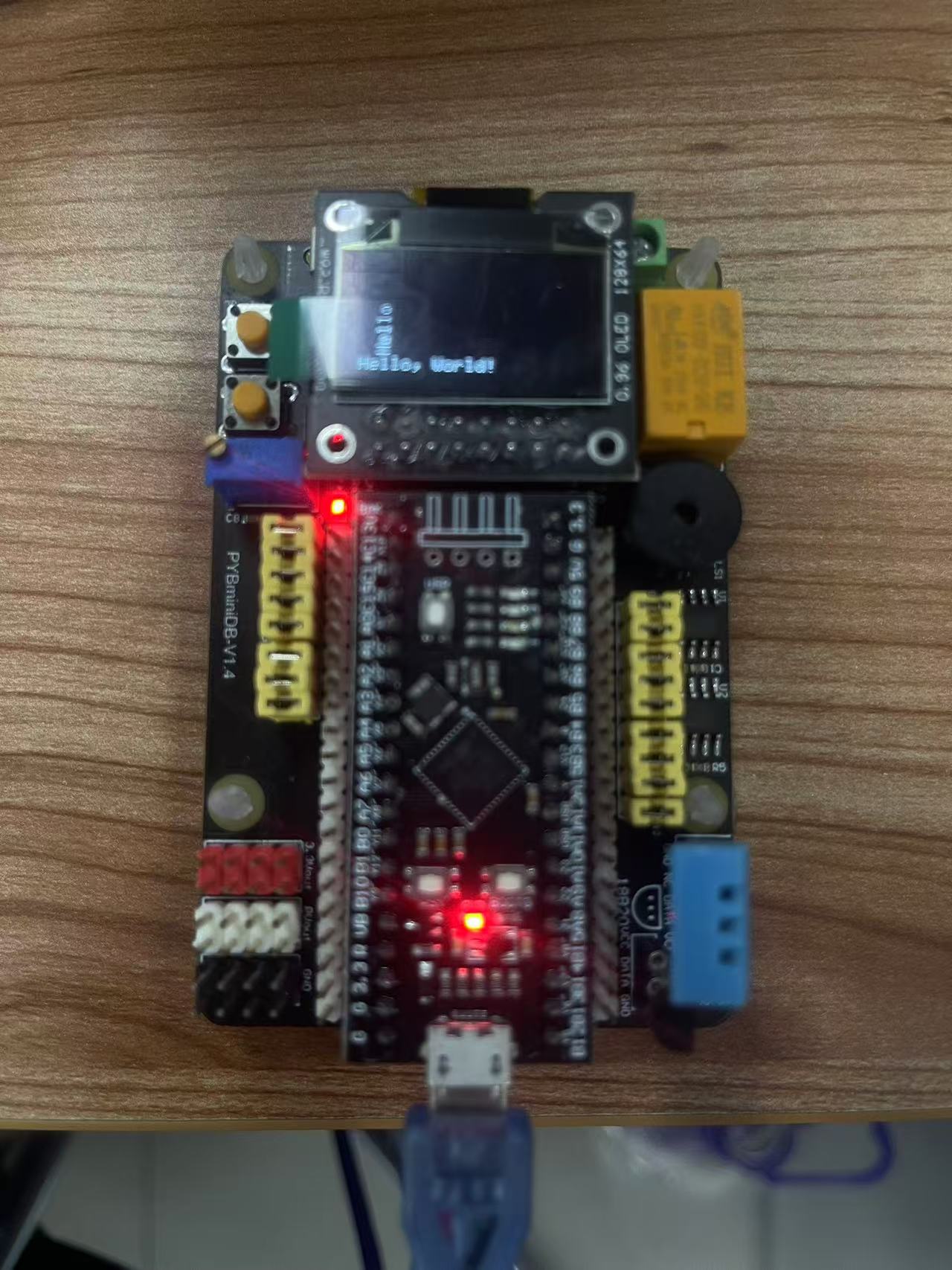

PyBmini开发板的使用

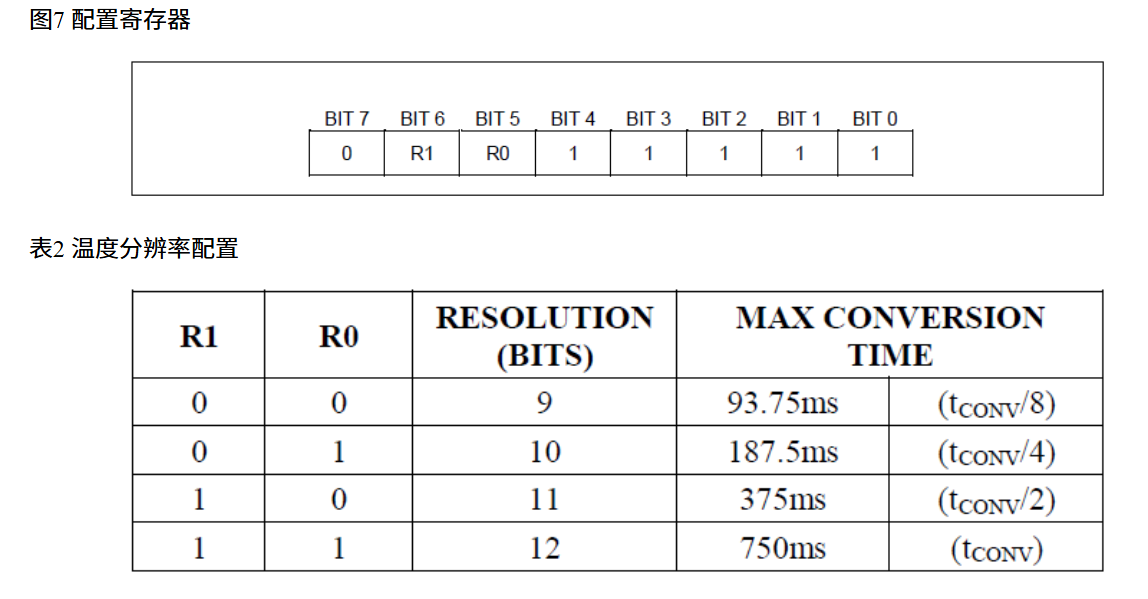

更新了ds18x20的分辨率设置方法。
最终的工程文件跳转：最终文件

满足下面的需求：

需求：需要做一个温湿度测试仪。

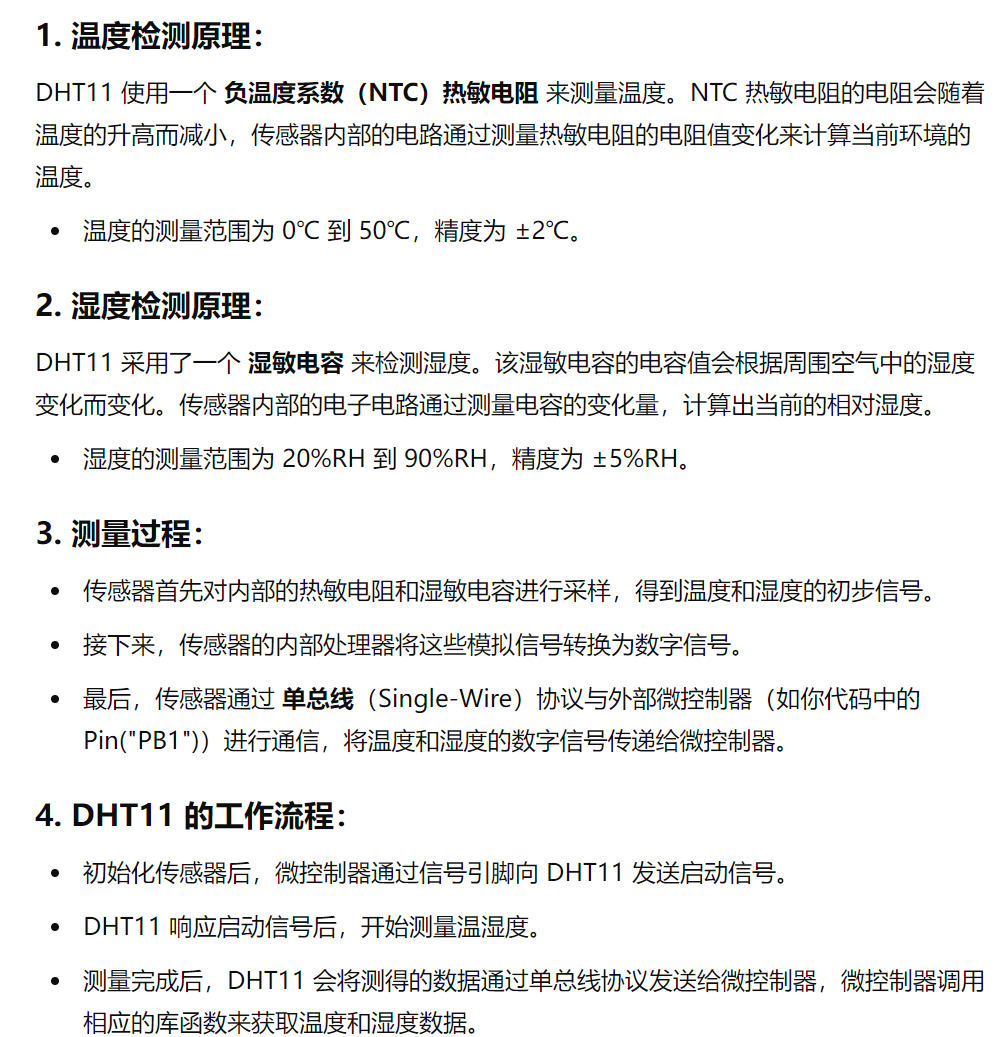

一、使用DHT11检测温度值、湿度值；

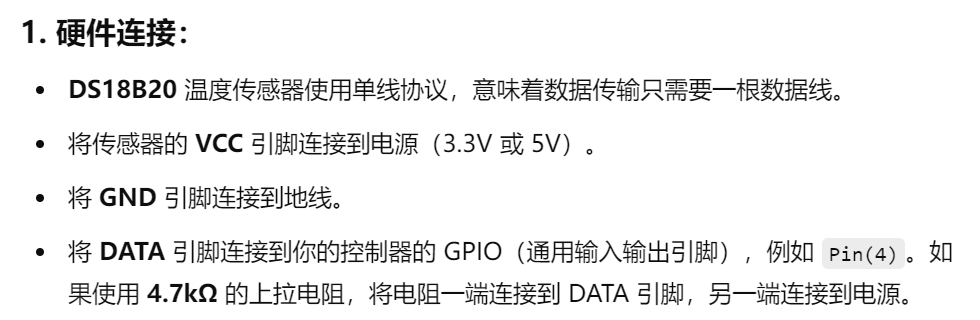

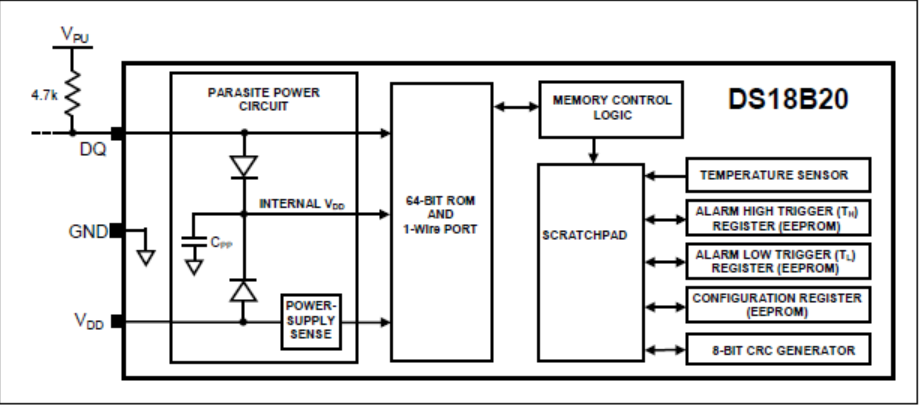

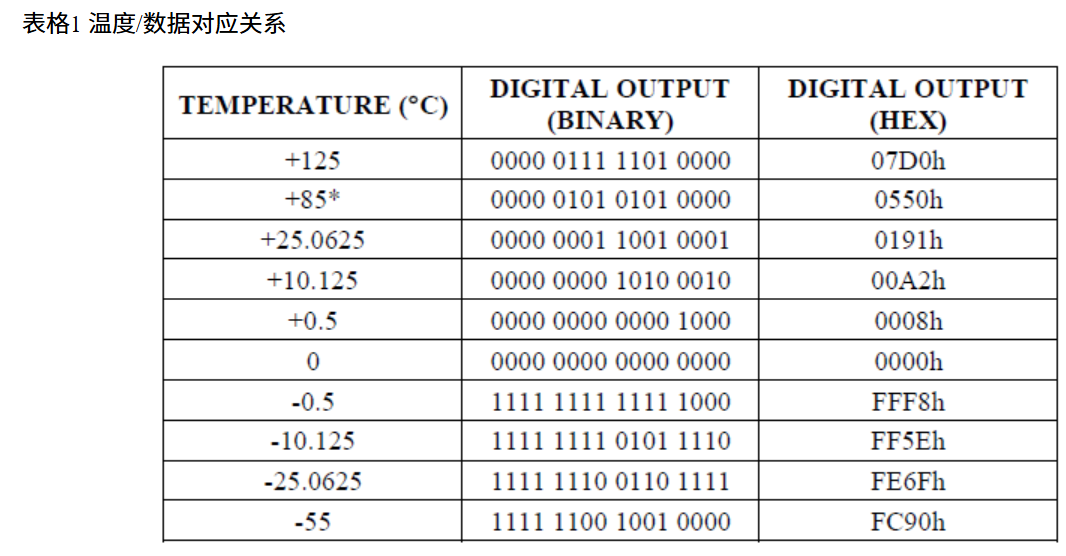

二、使用DS18B20检测温度值；
竖着拿单片机时（如图1）在OLED上显示DHT11湿度值、温度值、DS18B20温度值三者的曲线（设计的界面应包括坐标轴、单位，屏幕上应实时显示当前三者分别的测量值）；
三、横着拿单片机时（如图2）在OLED上显示DHT11湿度值、温度值、DS18B20温度值三者的柱状图（设计的界面应包括坐标轴、单位，屏幕上应实时显示当前三者分别的测量值）；
四、以上“横着”、“竖着”屏幕显示模式切换应该是自动的，不是手动按按钮控制的（提醒使用板载的重力加速度传感器）；

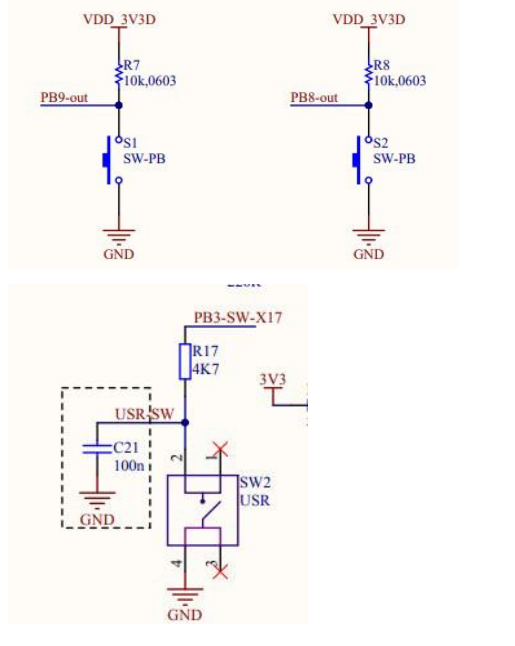

五、可以通过按钮控制DHT11湿度值、温度值、DS18B20温度值三者的报警阈值，检测到的数据超过阈值则蜂鸣器报警，对应的LED闪烁（或在屏幕上显示是哪个测量值超过阈值了）；

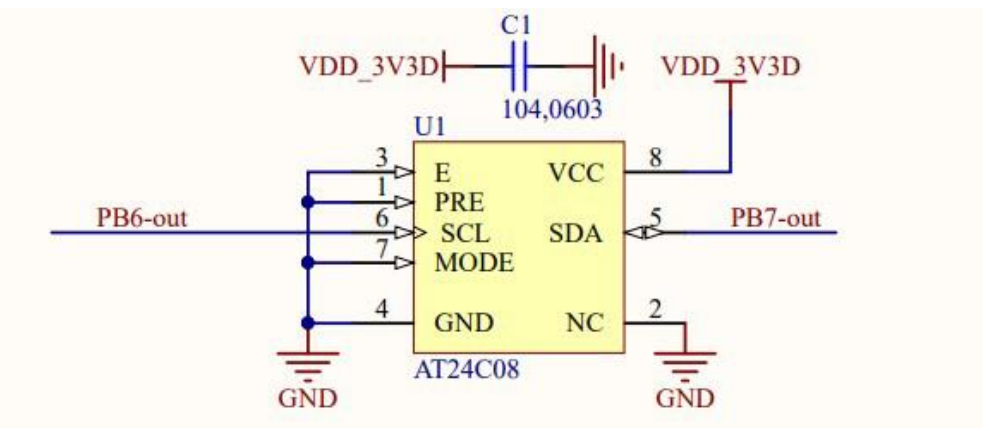

六、报警阈值存储到板载EEPROM芯片中，实现掉电保存。

MicroPython的文档

可移动硬盘中的有几个重要的文件 boot.py、main.py、pybcdc.inf。如果板子正常启动，上电先会运行 boot.py，然后再配置 USB，最后运行 main.py。其中 pybcdc.inf 就是上面所说的要安装的驱动。

import machine
import pyb
pyb.country('US') # ISO 3166-1 Alpha-2 code, eg US, GB, DE, AU
pyb.main('main.py')
#这个是指定运行一下main.py的文件

main函数导入的包

import pyb, _thread,time,onewire,ds18x20,dht #引用 pyb，线程，时间,一线通讯，18b20
from pyb import Pin#引用引脚
from ssd1306 import SSD1306#引用 SS1306
from machine import Pin#引用引脚
from pyb import Accel,Timer,I2C,Pin, ExtInt,Switch

前置部件的学习

OLED的使用

OLED的使用可以调用SSD1306.py这个文件创建对象来实现。
下面是ssd1306.py的代码，可以添加和修改函数。可以之后再来看。

import pyb
import font

# Constants
DISPLAYOFF          = 0xAE
SETCONTRAST         = 0x81
DISPLAYALLON_RESUME = 0xA4
DISPLAYALLON        = 0xA5
NORMALDISPLAY       = 0xA6
INVERTDISPLAY       = 0xA7
DISPLAYON           = 0xAF
SETDISPLAYOFFSET    = 0xD3
SETCOMPINS          = 0xDA
SETVCOMDETECT       = 0xDB
SETDISPLAYCLOCKDIV  = 0xD5
SETPRECHARGE        = 0xD9
SETMULTIPLEX        = 0xA8
SETLOWCOLUMN        = 0x00
SETHIGHCOLUMN       = 0x10
SETSTARTLINE        = 0x40
MEMORYMODE          = 0x20
COLUMNADDR          = 0x21
PAGEADDR            = 0x22
COMSCANINC          = 0xC0
COMSCANDEC          = 0xC8
SEGREMAP            = 0xA0
CHARGEPUMP          = 0x8D
EXTERNALVCC         = 0x10
SWITCHCAPVCC        = 0x20
SETPAGEADDR         = 0xB0
SETCOLADDR_LOW      = 0x00
SETCOLADDR_HIGH     = 0x10
ACTIVATE_SCROLL                      = 0x2F
DEACTIVATE_SCROLL                    = 0x2E
SET_VERTICAL_SCROLL_AREA             = 0xA3
RIGHT_HORIZONTAL_SCROLL              = 0x26
LEFT_HORIZONTAL_SCROLL               = 0x27
VERTICAL_AND_RIGHT_HORIZONTAL_SCROLL = 0x29
VERTICAL_AND_LEFT_HORIZONTAL_SCROLL  = 0x2A

# I2C devices are accessed through a Device ID. This is a 7-bit
# value but is sometimes expressed left-shifted by 1 as an 8-bit value.
# A pin on SSD1306 allows it to respond to ID 0x3C or 0x3D. The board
# I bought from ebay used a 0-ohm resistor to select between "0x78"
# (0x3c << 1) or "0x7a" (0x3d << 1). The default was set to "0x78"
DEVID = 0x3c

# I2C communication here is either <DEVID> <CTL_CMD> <command byte>
# or <DEVID> <CTL_DAT> <display buffer bytes> <> <> <> <>...
# These two values encode the Co (Continuation) bit as b7 and the
# D/C# (Data/Command Selection) bit as b6.
CTL_CMD = 0x80
CTL_DAT = 0x40

class SSD1306(object):

  def __init__(self, pinout, height=32, external_vcc=True, i2c_devid=DEVID):
  # 设置基本参数
    self.external_vcc = external_vcc
    self.height       = 32 if height == 32 else 64
    self.pages        = int(self.height / 8)
    self.columns      = 128
    self.i2c = pyb.I2C(1)
    self.i2c.init(pyb.I2C.MASTER, baudrate=400000) # 400kHz
    self.devid = i2c_devid

    self.offset = 1
    self.cbuffer = bytearray(2)
    self.cbuffer[0] = CTL_CMD

  def clear(self):
    self.buffer = bytearray(self.offset + self.pages * self.columns)
    if self.offset == 1:
      self.buffer[0] = CTL_DAT

  def write_command(self, command_byte):
    self.cbuffer[1] = command_byte
    self.i2c.send(self.cbuffer, addr=self.devid, timeout=5000)

  def invert_display(self, invert):
    self.write_command(INVERTDISPLAY if invert else NORMALDISPLAY)

  def display(self):
    self.write_command(COLUMNADDR)
    self.write_command(0)
    self.write_command(self.columns - 1)
    self.write_command(PAGEADDR)
    self.write_command(0)
    self.write_command(self.pages - 1)
    if self.offset == 1:
      self.i2c.send(self.buffer, addr=self.devid, timeout=5000)
    else:
      self.dc.high()
      self.spi.send(self.buffer)

  def set_pixel(self, x, y, state):
    index = x + (int(y / 8) * self.columns)
    if state:
      self.buffer[self.offset + index] |= (1 << (y & 7))
    else:
      self.buffer[self.offset + index] &= ~(1 << (y & 7))

  def init_display(self):
    chargepump = 0x10 if self.external_vcc else 0x14
    precharge  = 0x22 if self.external_vcc else 0xf1
    multiplex  = 0x1f if self.height == 32 else 0x3f
    compins    = 0x02 if self.height == 32 else 0x12
    contrast   = 0xff # 0x8f if self.height == 32 else (0x9f if self.external_vcc else 0x9f)
    data = [DISPLAYOFF,
            SETDISPLAYCLOCKDIV, 0x80,
            SETMULTIPLEX, multiplex,
            SETDISPLAYOFFSET, 0x00,
            SETSTARTLINE | 0x00,
            CHARGEPUMP, chargepump,
            MEMORYMODE, 0x00,
            SEGREMAP | 0x10,
            COMSCANDEC,
            SETCOMPINS, compins,
            SETCONTRAST, contrast,
            SETPRECHARGE, precharge,
            SETVCOMDETECT, 0x40,
            DISPLAYALLON_RESUME,
            NORMALDISPLAY,
            DISPLAYON]
    for item in data:
      self.write_command(item)
    self.clear()
    self.display()

  def poweron(self):
    if self.offset == 1:
      pyb.delay(10)
    else:
      self.res.high()
      pyb.delay(1)
      self.res.low()
      pyb.delay(10)
      self.res.high()
      pyb.delay(10)

  def poweroff(self):
    self.write_command(DISPLAYOFF)

  def contrast(self, contrast):
    self.write_command(SETCONTRAST)
    self.write_command(contrast)

  def draw_text(self, x, y, string, size=1, space=1):
    def pixel_x(char_number, char_column, point_row):
      char_offset = x + char_number * size * font.cols + space * char_number
      pixel_offset = char_offset + char_column * size + point_row
      return self.columns - pixel_offset

    def pixel_y(char_row, point_column):
      char_offset = y + char_row * size
      return char_offset + point_column

    def pixel_mask(char, char_column, char_row):
      char_index_offset = ord(char) * font.cols #按照一行是一个
      return font.bytes[char_index_offset + char_column] >> char_row & 0x1

    pixels = (
      (pixel_x(char_number, char_column, point_row),
       pixel_y(char_row, point_column),
       pixel_mask(char, char_column, char_row))
      for char_number, char in enumerate(string)
      for char_column in range(font.cols)
      for char_row in range(font.rows)
      for point_column in range(size)
      for point_row in range(1, size + 1))

    for pixel in pixels:
      self.set_pixel(*pixel)

这个函数库实现了对SSD1306 OLED显示屏的控制，特别是通过I2C接口与显示屏进行通信的功能。SSD1306是一种用于小尺寸显示屏的常见驱动芯片，广泛用于嵌入式系统、微控制器项目和显示简单文本或图形的应用中。该库的核心功能包括初始化显示屏、清屏、设置像素、显示文本和图像，以及控制显示屏的对比度、开启/关闭电源和反转显示内容。

以下是该库的一些主要功能：

1. 显示初始化 (init_display): 设置显示屏的参数，如对比度、预充电周期、复用率、扫描方向等，并清空屏幕后显示。
2. 清除屏幕 (clear): 清除显示缓冲区内容，方便后续绘制新的内容。
3. 设置像素 (set_pixel): 根据指定的坐标设置单个像素的亮灭状态，允许自定义绘制图像或其他内容。
4. 显示内容 (display): 将缓冲区中的内容发送到OLED显示屏进行显示。
5. 反转显示 (invert_display): 可以反转屏幕显示，使得亮的像素变暗，暗的像素变亮。
6. 调节对比度 (contrast): 调整显示屏的亮度，对比度越高显示越亮。
7. 绘制文本 (draw_text): 可以在指定的坐标位置显示文本，支持不同的字体大小和间距。
8. 开关屏幕 (poweron/poweroff): 控制屏幕的电源状态，节省电量。
9. 通过I2C发送命令或数据: 利用write_command方法发送命令控制显示屏的操作，或者发送缓冲区数据实现显示效果。

总结来说，这个库主要用于嵌入式系统中的SSD1306 OLED显示屏控制，适合显示文本、简单的图形、和执行基本的显示屏管理操作。

写字体的小demo

从实际的显示出发。一个OLED的尺寸是64*128.
从 display.draw_text(x,y,“text”)入手。
x[0,128]y[0,64]
实际上，一个字符的高度大概是8个单位长度。可以装下21个字符，长度的占比是6个单位长度。安装上下比较美观的，行分隔比较大的，可以选择12个单位的间距。

display = SSD1306(pinout={'sda': 'PB7', 'scl': 'PB6'}, height=64, external_vcc=False)

    display.poweron()#开启 OLED 电源
    display.init_display()#初始化显示
    display.draw_text(1,1,'YD-pyboard')#显示位置，显示内容，写入显存
    display.draw_text(1,13,'www.vcc-gnd.com') #显示位置，显示内容
    display.draw_text(1,25,'flyfish') #显示位置，显示内容
    display.draw_text(1,37,'1234567890-=,.<>/;') #显示位置，显示内容
    display.draw_text(1,49,'abcdefghijklmnopqrstu') #显示位置，显示内容
    display.draw_text(1,56, 'YD-pyboard')#y最低可显示的位置。

说明，因为底层的python解释器，设置，无法进行text[::-1]这样的字符反转操作。

这个功能可以设置屏幕的亮（白屏）和暗（黑屏）

display.invert_display(True)
 display.invert_display(False)  # 禁用反转显示（恢复正常显示）

我们要绘制坐标轴 ，还有预警这些，需要写一个画线的函数，和画原点的函数。
画线的函数我们分为画直线的轴，还有画曲线的。在实现这个之后，我们认为线应该可以移动，坐标 轴和曲线在buff内可以重绘。

命令控制语句

两个参数
CTL_CMD = 0x80
CTL_DAT = 0x40

这两个命令是SSD1306 OLED控制器芯片的命令集。

CTL_CMD（控制命令）和CTL_DAT（数据命令）是SSD1306
OLED控制器芯片的命令集。它们用于控制OLED的显示模式、设置时钟、调整对比度等操作。

CTL_CMD是一个字节，用于表示要发送的命令。CTL_DAT是一个字节，用于表示要发送的数据。在向SSD1306
OLED控制器发送命令时，需要先发送CTL_CMD，然后发送相应的数据。

例如，要设置SSD1306
OLED的显示模式，需要先发送CTL_CMD，然后发送一个表示显示模式的字节。不同的显示模式对应不同的字节值。

总之，CTL_CMD和CTL_DAT是SSD1306
OLED控制器芯片的命令集，用于控制OLED的显示模式、设置时钟、调整对比度等操作。

先了解代码的类的设置

def __init__(self, pinout, height=32, external_vcc=True, i2c_devid=DEVID):
    self.external_vcc = external_vcc
    self.height       = 32 if height == 32 else 64
    self.pages        = int(self.height / 8)
    self.columns      = 128
    self.i2c = pyb.I2C(1)
    self.i2c.init(pyb.I2C.MASTER, baudrate=400000) # 400kHz
    self.devid = i2c_devid

    self.offset = 1#设置偏移量（offset）为1。偏移量用于指定缓冲区（cbuffer）中数据的起始位置。
    self.cbuffer = bytearray(2)#创建一个长度为2的bytearray对象（cbuffer），用于存储控制命令（CTL_CMD）和后续的数据。
    self.cbuffer[0] = CTL_CMD#将控制命令（CTL_CMD）写入cbuffer的第一个字节（索引为0）。

这段代码是用于初始化一个名为SSD1306的类，该类用于控制一个OLED（电容式显示屏）模块。以下是代码的详细解释：

1. __init__方法：这是一个类的构造函数，用于初始化类的属性和执行一些必要的操作。

2. pinout：一个表示OLED模块引脚配置的参数。

3. height：一个表示OLED模块像素高度的参数，默认为32。

4. external_vcc：一个表示是否使用外部VCC（电源）的参数，默认为True。

5. i2c_devid：一个表示I2C设备ID的参数，默认为DEVID。

6. self.external_vcc：将external_vcc参数赋值给self.external_vcc属性。

7. self.height：将height参数赋值给self.height属性。如果height不是32，则将其设置为64。

8. self.pages：计算OLED模块的页数（即像素高度除以8）。

9. self.columns：将columns参数赋值给self.columns属性。

10. self.i2c：创建一个名为self.i2c的pyb.I2C对象，用于与OLED模块进行I2C通信。

11. self.i2c.init(pyb.I2C.MASTER, baudrate=400000)：初始化self.i2c对象，设置为主模式，波特率为400kHz。

12. self.devid：将i2c_devid参数赋值给self.devid属性。

13. cbuff:是控制缓冲区的意思

总之，这段代码的主要目的是初始化一个SSD1306类的实例，该实例用于控制一个OLED模块。
使用bytearray作为显示缓冲区
每8行像素组成一个页(page)，一页有8*128个像素。
显示数据按列优先方式组织。

清空缓冲区

  def clear(self):
    self.buffer = bytearray(self.offset + self.pages * self.columns)
    if self.offset == 1:
      self.buffer[0] = CTL_DAT#写数据标识

写命令的标识

  def write_command(self, command_byte):
    self.cbuffer[1] = command_byte
    self.i2c.send(self.cbuffer, addr=self.devid, timeout=5000)

向一个设备（可能是传感器或执行器）发送命令的函数。函数的实现原理是通过I2C（Inter-IntegratedCircuit）通信协议将命令字节写入设备。
函数的输入参数是一个命令字节（command_byte），用于指定要执行的命令。函数首先将命令字节写入一个内部缓冲区（cbuffer）的第二个字节（索引为1），然后使用i2c库的send方法将缓冲区数据发送给设备。
设备地址（devid）和发送超时时间（timeout）是函数的附加参数，用于指定要通信的设备地址和发送数据时的超时时间。

下面给出命令注释

#define DISPLAYOFF          0xAE  // 关闭显示器（Display Off）
#define SETCONTRAST         0x81  // 设置显示对比度（Set Contrast）
#define DISPLAYALLON_RESUME 0xA4  // 关闭像素关闭显示（显示内容恢复）（Display All On Resume）
#define DISPLAYALLON        0xA5  // 点亮所有像素（Display All On）
#define NORMALDISPLAY       0xA6  // 正常显示模式（Normal Display）
#define INVERTDISPLAY       0xA7  // 反转显示（Invert Display）
#define DISPLAYON           0xAF  // 打开显示器（Display On）
#define SETDISPLAYOFFSET    0xD3  // 设置显示偏移（Set Display Offset）
#define SETCOMPINS          0xDA  // 设置COM引脚硬件配置（Set COM Pins Hardware Configuration）
#define SETVCOMDETECT       0xDB  // 设置VCOMH电平（Set VCOMH Deselect Level）
#define SETDISPLAYCLOCKDIV  0xD5  // 设置显示时钟分频（Set Display Clock Divide Ratio）
#define SETPRECHARGE        0xD9  // 设置预充电周期（Set Precharge Period）
#define SETMULTIPLEX        0xA8  // 设置多路复用率（Set Multiplex Ratio）
#define SETLOWCOLUMN        0x00  // 设置低列地址（Set Low Column Address）
#define SETHIGHCOLUMN       0x10  // 设置高列地址（Set High Column Address）
#define SETSTARTLINE        0x40  // 设置显示起始行（Set Display Start Line）
#define MEMORYMODE          0x20  // 设置内存地址模式（Set Memory Addressing Mode）
#define COLUMNADDR          0x21  // 设置列地址范围（Set Column Address）
#define PAGEADDR            0x22  // 设置页地址范围（Set Page Address）
#define COMSCANINC          0xC0  // 正常扫描COM（Scan COM from 0 to N-1）
#define COMSCANDEC          0xC8  // 反向扫描COM（Scan COM from N-1 to 0）
#define SEGREMAP            0xA0  // 正常段重映射（Set Segment Re-map）
#define CHARGEPUMP          0x8D  // 设置电荷泵（Enable Charge Pump Regulator）
#define EXTERNALVCC         0x10  // 使用外部VCC电源（Use External VCC）
#define SWITCHCAPVCC        0x20  // 使用内部开关电容VCC电源（Use Internal Switch Cap VCC）
#define SETPAGEADDR         0xB0  // 设置页地址（Set Page Start Address）
#define SETCOLADDR_LOW      0x00  // 设置低列地址（Set Low Column Address）
#define SETCOLADDR_HIGH     0x10  // 设置高列地址（Set High Column Address）
#define ACTIVATE_SCROLL     0x2F  // 启动滚动（Activate Scroll）
#define DEACTIVATE_SCROLL   0x2E  // 停止滚动（Deactivate Scroll）
#define SET_VERTICAL_SCROLL_AREA 0xA3  // 设置垂直滚动区域（Set Vertical Scroll Area）
#define RIGHT_HORIZONTAL_SCROLL  0x26  // 向右水平滚动（Right Horizontal Scroll）
#define LEFT_HORIZONTAL_SCROLL   0x27  // 向左水平滚动（Left Horizontal Scroll）
#define VERTICAL_AND_RIGHT_HORIZONTAL_SCROLL 0x29  // 垂直加右水平滚动（Vertical and Right Horizontal Scroll）
#define VERTICAL_AND_LEFT_HORIZONTAL_SCROLL  0x2A  // 垂直加左水平滚动（Vertical and Left Horizontal Scroll）

翻转和正常模式

def invert_display(self, invert):
    self.write_command(INVERTDISPLAY if invert else NORMALDISPLAY)

显示（重要功能）

  def display(self):
    self.write_command(COLUMNADDR)#设置列地址范围
    #接着，发送了两个参数，分别是0和self.columns - 1，用于设置列地址的范围。
    self.write_command(0)
    self.write_command(self.columns - 1)
    self.write_command(PAGEADDR)#设置页地址范围
    self.write_command(0)
    self.write_command(self.pages - 1)

    if self.offset == 1:
      self.i2c.send(self.buffer, addr=self.devid, timeout=5000)
    else:
      self.dc.high()
      self.spi.send(self.buffer)

更多OLED的使用

参考下面的文章OLED绘制文本

传感器的数据读取

传感器的初始化设置

import pyb, _thread,time,onewire,ds18x20,dht #引用 pyb，线程，时间,一线通讯，18b20
from pyb import Pin#引用引脚
from ssd1306 import SSD1306#引用 SS1306
from machine import Pin#引用引脚
display = SSD1306(pinout={'sda': 'PB7','scl': 'PB6'},height=64,external_vcc=False)#OLED 初始化
ow=onewire.OneWire(Pin('PB0'))#初始化 onewire
ds=ds18x20.DS18X20(ow)#初始化 18B20
dht = dht.DHT11(Pin("PB1"))#dht11 初始化

加速度传感器

记录加速度计

Accel的说明

from pyb import Accel
accel = Accel()
print(accel.x(), accel.y(), accel.z(),accel.tilt())
#经过过滤的输出，前四次样本的采样和。
accel.filtered_xyz()

设备倾斜角的算法

在 MicroPython 的 pyb.Accel 类中，tilt() 方法用于计算设备的倾斜角度，通常是相对于地面的倾斜程度。倾斜角度可以用来判断设备相对于重力的方向。

tilt() 方法的计算

tilt() 方法通常会根据加速度计的 x、y 和 z 分量计算出设备的倾斜角度。以下是一个基本的思路：

1. 获取加速度值：首先从加速度计中读取 x、y 和 z 的值。

2. 计算倾斜角度：可以使用反正切函数（atan2）来计算相对于水平面的倾斜角度。公式如下：

   • 计算横向和纵向倾斜角度：
     • 横向倾斜（Roll）: roll = atan2(y, z)
     • 纵向倾斜（Pitch）: pitch = atan2(x, z)
   • 根据需要将这些角度转换为度数（degrees）。

示例计算代码

下面是一个简单的示例代码，展示如何计算倾斜角度：

from pyb import Accel
import math

accel = Accel()

# 获取加速度值
x = accel.x()
y = accel.y()
z = accel.z()

# 计算倾斜角度
roll = math.atan2(y, z) * (180 / math.pi)  # 转换为度
pitch = math.atan2(x, z) * (180 / math.pi)  # 转换为度

print("Roll:", roll, "degrees")
print("Pitch:", pitch, "degrees")

上述是可能的计算方式之一。

def recordacc(sec):
    time.sleep(sec)
    # 打开文件以写入数据,无法写入文件，没有权限。
    with open('accel_data.txt', 'w') as file:
        for _ in range(100):  # 记录100次数据，可以根据需要调整
            x = accel.x()  # 获取 x 轴加速度
            y = accel.y()  # 获取 y 轴加速度
            z = accel.z()  # 获取 z 轴加速度
            tilt = accel.tilt()  # 获取倾斜角度
            print(accel.x(), accel.y(), accel.z(),accel.tilt())
            file.write("{x}, {y}, {z}, {tilt}/n")
            # 等待一段时间，以便获取新的数据
            time.sleep(0.1)  # 每0.1秒记录一次

因为，这个MicroPython可能无法访问文件系统，所以无法进行文件的读写。
取一些采集数据，观察一下静止的不同姿态的数据是否不同。

from pyb import Accel

accel = Accel()
for i in range(100):
	print(accel.x(), accel.y(), accel.z(),accel.tilt())
	#经过过滤的输出，前三次样本的采样和。
	if(i%4==0)
	print(accel.filtered_xyz()/4)
	time.sleep(0.1)  # 每0.1秒记录一次

我们直接运行不考虑过程的话。
平放在桌面上
1 -1 -21 26
(5, -5, -84)按照数据除以4来统计的话。就是（0，0，20）左右是平放的状态

直立起来的加速度传感器的数据状态。
-18 -3 -4 26
-20 -3 -4 26
-22 -3 0 26
-21 -2 -1 26
-20 -1 -2 26
-22 -3 -2 26

对于需要的那个状态的加速度传感器的数值是（0，20，0）左右设置检查的函数

abs(y - 20) < 4

温度测量器材的区别

DHT11 和 DS18B20 都是常用的温度传感器，但它们在性能和精度方面有所区别：

1. DHT11:

   • 温度测量范围：0°C 到 50°C。
   • 温度精度：±2°C。
   • 湿度测量：支持，测量范围为 20% 到 90% RH，精度为 ±5% RH。
   • 特点：DHT11 是一个低成本、低精度的传感器，适合一些对精度要求不高的环境监测应用。

2. DS18B20:

   • 温度测量范围：-55°C 到 125°C。
   • 温度精度：±0.5°C 在 -10°C 到 +85°C 的范围内，其他范围可能稍有降低。
   • 湿度测量：不支持，仅用于温度测量。
   • 特点：DS18B20 具有更宽的测量范围和更高的精度，适用于对温度监测精度要求较高的场景。

区别：

• 测量范围：DS18B20 的温度测量范围更宽，尤其适合低温和高温环境，而 DHT11 的测量范围相对有限。
• 精度：DS18B20 的温度测量精度更高，适用于需要较高温度精确度的场景。
• 功能：DHT11 可以同时测量温度和湿度，而 DS18B20 仅测量温度。

所以，如果你关注的是精度或需要监测极端温度，DS18B20 更合适；如果你还需要监测湿度且对温度精度要求不高，DHT11 是更经济的选择。

温湿度传感器（DHT11）

精度相对较低，响应时间较长，最小采样间隔为1s。受内部恢复时间的影响，不能频繁读取数据。
因此，下面采样的time.sleep时间是1s

dht = dht.DHT11(Pin("PB1"))
dht.measure()
dht.temperature()
dht.humidity()

#使用try except结构

对于DH11这个传感器

DS18X20检测：

类文件

from micropython import const

_CONVERT = const(0x44)
_RD_SCRATCH = const(0xbe)
_WR_SCRATCH = const(0x4e)

class DS18X20:
    def __init__(self, onewire):
        self.ow = onewire
        self.buf = bytearray(9)

    def scan(self):
        return [rom for rom in self.ow.scan() if rom[0] in (0x10, 0x22, 0x28)]

    def convert_temp(self):
        self.ow.reset(True)
        self.ow.writebyte(self.ow.SKIP_ROM)
        self.ow.writebyte(_CONVERT)

    def read_scratch(self, rom):
        self.ow.reset(True)
        self.ow.select_rom(rom)
        self.ow.writebyte(_RD_SCRATCH)
        self.ow.readinto(self.buf)
        #循环冗余码的检查
        if self.ow.crc8(self.buf):
            raise Exception('CRC error')
        return self.buf

    def write_scratch(self, rom, buf):
        self.ow.reset(True)
        self.ow.select_rom(rom)
        self.ow.writebyte(_WR_SCRATCH)
        self.ow.write(buf)

    def read_temp(self, rom):
        buf = self.read_scratch(rom)
        if rom[0] == 0x10:
            if buf[1]:
                t = buf[0] >> 1 | 0x80
                t = -((~t + 1) & 0xff)
            else:
                t = buf[0] >> 1
            return t - 0.25 + (buf[7] - buf[6]) / buf[7]
        else:
            t = buf[1] << 8 | buf[0]
            if t & 0x8000: # sign bit set
                t = -((t ^ 0xffff) + 1)
            return t / 16

说明：
单线通信（OneWire）协议与传感器进行通信。

链接的GPIO端口是PB0

查看一个GPIO端口的使用情况

from machine import Pin

# 创建 Pin 对象
pin = Pin('PB0', Pin.IN)  # 查询 GPIO0 的状态（输入模式）
# 读取引脚值
print(pin.value())  # 打印当前引脚的高低电平状态

工作流程

初始化 OneWire 和 DS18X20 设备：

from machine import Pin
import ds18x20
ow=onewire.OneWire(Pin('PB0'))
ds=ds18x20.DS18X20(ow)

扫描设备：

# 扫描 OneWire 总线，找到所有支持的设备（ROM 码）
roms = ds.scan()
print("Found devices:", roms)

开始温度转换：

# 开始温度转换
ds.convert_temp()

# 通常需要等待一段时间让转换完成
import time
time.sleep_ms(750)  # 通常 DS18B20 需要 750ms

读取温度数据

# 读取每个设备的温度
for rom in roms:
    temp = ds.read_temp(rom)
    print("Temperature:", temp, "°C")

查看测试的输出：

>>> ds=ds18x20.DS18X20(ow)# 18B20
>>> roms = ds.scan()
>>> print("Found devices:", roms)
Found devices: [bytearray(b'(\xcbpt\x1e \x01\x93')]

如果有多个设备的时候

Found devices: [bytearray(b'(\xcbpt\x1e \x01\x93'), bytearray(b'(\x8b\xd7\xf1\x04\x00\x03\x1a')]

上述的几个设备初始化，只有ds18x20是属于onewire传送数据，需要使用rom来访问。

Ds18x20的进一步学习

可自行搜索文档
一个文档

ds18B20核心是直接温度-数字测量。温度转换可由用户，自定义9，10，11，12，从0.5，0.25，0.125，0.0625的分辨率。上电默认是12位转换精度。上电后工作在低功耗闲置状态下，主设备必须向DS18B20发送温度转换命令[44h]才能开始温度转换。转换后，温度转换的值会保存在暂存存储器的温度寄存器中，并恢复闲置状态。

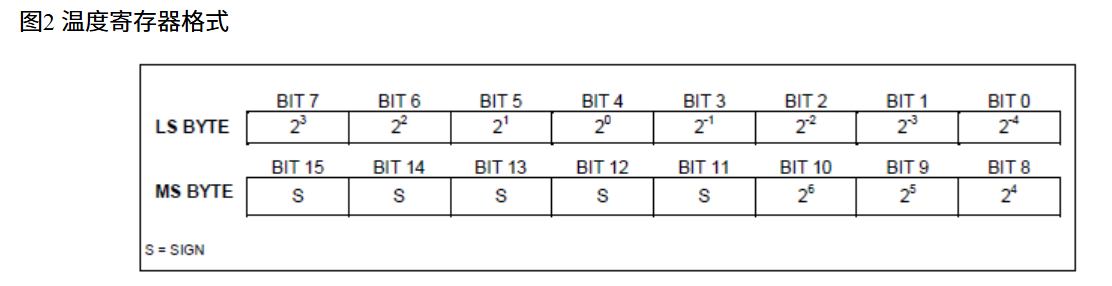

温度寄存器的格式：

温度/数据对应关系：

上电复位时是+85C.

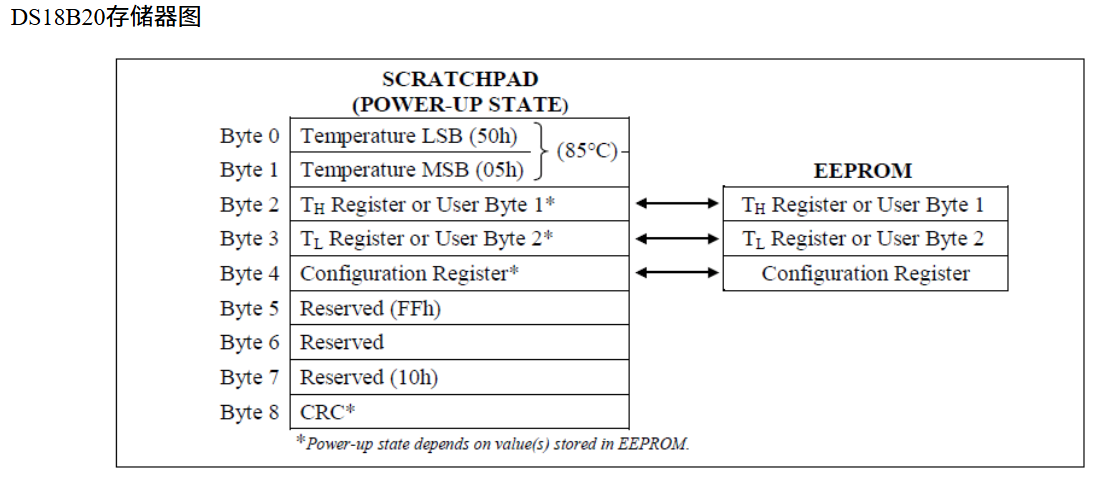

接下来研究一下存储器：

TH Register (Threshold High)：高位温度触发点。（只读）
TL Register (Threshold Low)：低位温度触发点。（只读）
温度报警寄存器
Temperature TH和TL：温度的高字节还有低字节。
Configuration Register (Config Reg)：配置寄存器，包含分辨率和其他配置信息。

Temperature LSB (T_LSB)：温度的低字节。
Reserved：保留字节，通常为 0xFF。
Reserved：保留字节，通常为 0xFF。
Reserved：保留字节，通常为 0xFF。
CRC：循环冗余校验码，用于验证数据的完整性。

使用写暂存寄存器命令[4Eh]才能将数据写入Byte2,3,4中，必须从Byte2中的最低位开始。
可以通过[BEh]（读取命令）来检查是否修改了。

配置寄存器修改分辨率

可以看到有效的数据转换间隔是750ms.如果我们希望减少数据转化的时间，加快访问效率，就需要设置位00.降低分辨率

roms = ds. Scan()#此处只有一个rom
rom = rom[0]
#因为可以写入三个数据,所以要构造三字节的数据
#可以设置新的TH和TL
#也可以设置为原来的
scratch = ds.read_scratch(rom)
TH = scratchpad[2]
TL = scratchpad[3]
# 设置分辨率和其他配置
TH = 0x50  # 高位温度触发点，例如40.0°C
TL = 0x05  # 低位温度触发点，例如2.5°C
RESOLUTION_12_BIT = 0b01111111  # 12位分辨率
RESOLUTION_9_BIT =0b00011111 #0x1f

# 构建要写入的字节序列
buf = bytearray([TH, TL, RESOLUTION_9_BIT ])
ds.write_scratch(rom,buf)

#同理，可以通过读取来确定是否修改成功了
config_register = scratchpad[4]
#resolution_bits = (config_register >> 5) & 0b1
#resolution_bits = (config_register >> 6) & 0b1

线程设置和切换

_thread 库是 Python 中的一个低级线程模块，用于创建和操作线程。它是 threading 模块的底层实现。虽然功能相对简单，但可以用来启动线程、执行并发操作等。

_thread 模块中的主要函数：

1. _thread.start_new_thread(function, args[, kwargs])
   启动一个新的线程并执行指定的函数。

   • function：在线程中运行的函数。
   • args：传递给函数的参数，必须是元组。
   • kwargs：可选的关键字参数（在某些实现中不一定支持）。

   示例：

   import _thread
   import time

   def print_numbers(thread_name, delay):
       for i in range(5):
           time.sleep(delay)
           print(f"{thread_name}: {i}")

   # 创建两个线程
   _thread.start_new_thread(print_numbers, ("Thread-1", 1))
   _thread.start_new_thread(print_numbers, ("Thread-2", 2))

   # 主线程需要延迟，否则子线程可能不会有机会运行
   time.sleep(10)


2. _thread.exit()
   当前线程退出执行，不抛出异常。可以在任何地方调用来安全地退出线程。

   示例：

   import _thread

   def some_task():
       print("Thread starting")
       _thread.exit()  # 退出线程
       print("This will not be printed")

   _thread.start_new_thread(some_task, ())


3. _thread.allocate_lock()
   分配一个新的锁对象，用于线程同步。锁有两个状态：locked（锁定）和 unlocked（未锁定）。
   相关的锁对象方法：

   • lock.acquire(blocking=True)：获取锁。如果 blocking 为 True，线程会阻塞直到锁被释放。如果为 False，则尝试获取锁，若锁已经被占用，返回 False。
   • lock.release()：释放锁。

   示例：

   import _thread
   import time

   lock = _thread.allocate_lock()

   def thread_task(name):
       with lock:  # 获取锁
           print(f"{name} acquired lock")
           time.sleep(2)
           print(f"{name} released lock")

   # 创建两个线程，它们会争夺同一个锁
   _thread.start_new_thread(thread_task, ("Thread-1",))
   _thread.start_new_thread(thread_task, ("Thread-2",))

   time.sleep(5)  # 等待子线程完成


4. _thread.get_ident()
   返回当前线程的标识符（一个整数）。每个线程有一个唯一的标识符，可以用来区分线程。

   示例：

   import _thread

   def print_thread_id():
       print(f"Thread ID: {_thread.get_ident()}")

   _thread.start_new_thread(print_thread_id, ())


5. _thread.exit_thread()
   当前线程退出（和 _thread.exit() 功能相同）。这是一个较老的函数，现在通常推荐使用 _thread.exit() 代替。

6. _thread.interrupt_main()
   中断主线程（发送一个 KeyboardInterrupt 到主线程）。这可以用来从子线程中中断主线程的执行。

   示例：

   import _thread
   import time

   def interrupt_main_thread():
       time.sleep(2)
       print("Interrupting main thread")
       _thread.interrupt_main()

   _thread.start_new_thread(interrupt_main_thread, ())

   try:
       while True:
           print("Main thread running...")
           time.sleep(1)
   except KeyboardInterrupt:
       print("Main thread interrupted")


7. _thread.stack_size([size])
   获取或设置新线程的栈大小（单位：字节）。如果传递 size，则设置新线程的栈大小，并返回旧的栈大小；如果不传递参数，则返回当前的栈大小。不同平台对栈大小有不同的限制。

   示例：

   import _thread

   # 获取当前的线程栈大小
   current_stack_size = _thread.stack_size()
   print(f"Current stack size: {current_stack_size}")


总结

• 创建线程：_thread.start_new_thread()
• 退出线程：_thread.exit() 或 exit_thread()
• 同步锁：_thread.allocate_lock()
• 获取线程 ID：_thread.get_ident()
• 中断主线程：_thread.interrupt_main()

尽管 _thread 提供了基本的线程管理功能，但在实际应用中，推荐使用 threading 模块，因为它提供了更高级的功能（如守护线程、线程池、条件变量等），并且更安全易用。

定时器 Timer

from pyb import Timer#引入定时器
tim = Timer(1, freq=1000)#使用定时器 1，频率是 1000
tim.counter() # 获取当前计数值
tim.freq(0.5) # 0.5 Hz
tim.callback(lambda t: pyb.LED(1).toggle())#设置中断函数

有定时器，可以达到数据的采集的统一，因为我们可以使用中断去取数据，来达到不同频率的仪器，同步采集。
使用全局的数据变量来记录。
另外设置显示函数。

第一个需求（DHT11检测温度值和湿度值）：

OLED显示数值

from ssd1306 import SSD1306#引用 SSD1306
import _thread,time,dht#引用线程，时间，dht 库
from machine import Pin#引用 PIN 库

display = SSD1306(pinout={'sda': 'PB7','scl':'PB6'},height=64,external_vcc=False)#显示OLED 初始化
dht = dht.DHT11(Pin("PB1"))#dht11 初始化
def funcA(sec):#线程 A
	time.sleep(sec)#延时
	try:#异常处理
		display.poweron()#OLED 上电
		display.init_display()#OLED 初始化
		display.draw_text(1,1,'DHT11Tem')#OLED 显示内容 1
		display.draw_text(1,13,'DHT11Hum')#OLED 显示内容 2
		while True:
			try:
				dht.measure()#DHT 数据获取
				print("temperature:",dht.temperature())#向 REPL 打印温度
				print("humidity:",dht.humidity())#向 REPL 打印湿度
				display.draw_text(55,1,str(round(dht.temperature(),1)))#OLED 显示温度
				display.draw_text(55,13,str(round(dht.humidity(),1)))#OLED 显示湿度

			except Exception as ex:#异常处理
				print("DHT11 lose")#打印就是异常
			display.display()#OLED 显示
			time.sleep(1)#延时
	except Exception as ex:#异常处理
		print('Unexpected error: {0}'.format(ex))#异常处理函数
if __name__ == '__main__':#程序入口
	_thread.start_new_thread(funcA, (1,))#线程 A


第一次实现的代码，后期，会把代码和布局进行整合。

从DHT11读取数据绘制曲线的代码

# 从左下角开始了
def draw_curve_from_sensor( start_x=90, step=1):
    """
    从传感器数据中读取加速度值并绘制曲线。当 x 减少到 0 时，动态更新显示器。
    :param start_x: 曲线起始的 x 坐标，默认 90.给前面留下数值的空间
    :param step: 每次 y 坐标的增量
    """
    # dht = dht.DHT11(Pin("PB1"))#dht11 初始化
    # accel = Accel()  # 初始化加速度传感器

    x = start_x
    # prev_y = 32  # 初始 y 值，OLED 显示屏中间（假设屏幕高度为64）

    while x >= 0:
        # 从传感器读取 y 数据
        # accel_y = accel.y()
        try:
            dht.measure()#DHT 数据获取
            display.draw_axes()
            # 将加速度传感器的 y 值映射到显示屏的范围（0 到 height）
            # mapped_y = int((accel_y + 10) * (self.height / 20))  # 将加速度值范围 [-10, 10] 映射到显示屏高度

            # # 清除上一帧的像素
            # self.clear()
            tem1 = dht.temperature()
            hum  = dht.humidity()
            mapped_tem1 = 54-int((tem1 - 5) / (50) * 54)
            mapped_hum = 54-int((hum - 20) / (100-20) * 54)
            # 绘制当前传感器值的点
            display.set_pixel(x, mapped_tem1, 1)
            display.set_pixel(x, mapped_hum, 1)


            # 动态更新显示器
            display.display()

            # 控制绘制速度
            pyb.delay(10)

            # 更新 x 坐标和 y 值
            x -= step

            # 如果 x 坐标到达 0，重置为 98 以形成循环效果
            if x < 0:
                x = start_x
                display.clear()
                #在每次更新函数之后：重新设置坐标的内容
                display.draw_axes()
                display.draw_text(1,13,'Tem')#OLED 温度
                display.draw_text(1,25,'Hum')#OLED 湿度
                display.draw_text(1,37,'tem')#  精细的温度
            # prev_y = mapped_y
        except Exception as ex:#异常处理
                print("DHT11 lose")#打印就是异常
        display.display()

把前四个需求的处理部分进行类组织

我们可以把这个需求实现的东西，用一个类来进行组织。

先贴一个ai生成的搞笑的类图

AI画图太抽象了，按照功能来划分。

设置的全局变量

global update_flag_up  # 加更新按钮
global update_flag_down# 减更新按钮
global update_mode     # 模式切换
global mode_num        # 修改数据的模式
global tem1_d		   # 第一个传感器的温度限制
global tem2_d		   # 第二个传感器的温度限制
global hum_d		   # 第一个传感器的湿度限制
global display_mode    # 显示模式

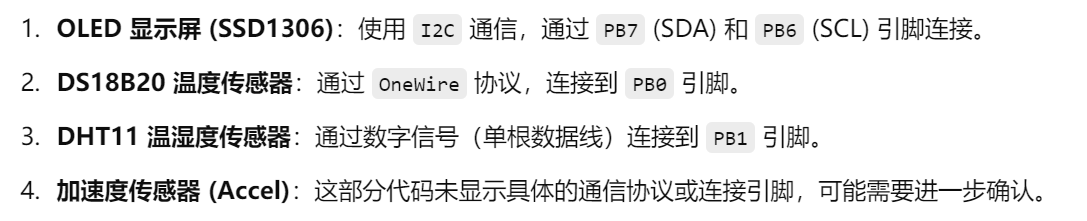

传感器的初始化

传感器的初始化和数据存储空间的初始化。

ow=onewire.OneWire(Pin('PB0'))#初始化 onewire
ds=ds18x20.DS18X20(ow)#初始化 18B20
dht = dht.DHT11(Pin("PB1"))#dht11 初始化
accel = Accel()

i2c = I2C(1, I2C.MASTER, baudrate=100000)
default=30
b_default=default.to_bytes(1, 'big')
i2c.mem_write(b_default, 80, 0x10)#b'\x1e' 两种输入初值的方式
#睡眠一段时间，使设备正常工作
time.sleep_ms(50)
i2c.mem_write(b_default, 80, 0x20)
time.sleep_ms(50)
i2c.mem_write(b_default, 80, 0x30)

#蜂鸣器的初始化
buzzer = Pin('PA1')
tim = Timer(2, freq=1000)
ch = tim.channel(2, Timer.PWM, pin=buzzer)
#ch.pulse_width_percent(0)

传感器限制的初始化

def init_threshold(default):
    global tem1_d
    global tem2_d
    global hum_d
    if default != None:
        b_default=default.to_bytes(1, 'big')
        i2c.mem_write(b_default, 80, 0x10)#b'\x1e' 两种输入初值的方式
        #睡眠一段时间，使设备正常工作
        time.sleep_ms(50)
        i2c.mem_write(b_default, 80, 0x20)
        time.sleep_ms(50)
        i2c.mem_write(b_default, 80, 0x30)
    else:
        # 读取EEPROM数据
        data = i2c.mem_read(1, 80, 0x10)
        tem1_d = int.from_bytes(data, 'big')
        data = i2c.mem_read(1, 80, 0x20)
        tem2_d = int.from_bytes(data, 'big')
        data = i2c.mem_read(1, 80, 0x30)
        hum_d = int.from_bytes(data, 'big')
        print("tem1_d:", tem1_d)
        print("tem2_d:", tem2_d)
        print("hum_d:", hum_d)

架构设计

按照程序的功能和结构进行划分：

• 数据读取函数：用于读取加速度传感器和其他三个传感器的数据。
• 状态判断函数：用于判断是否切换显示模式，以及是否触发报警。
• 显示和报警函数：用于显示和报警信息

数据读取函数

    def read_dht(self):
        try:
            self.dht.measure()
            temperature = self.dht.temperature()
            humidity = self.dht.humidity()
            return temperature, humidity
        except Exception as ex:
            print("DHT11 error:", ex)
            return None, None
     def read_ds18b20(self):
        try:
            roms = self.ds.scan()
            self.ds.convert_temp()
            for rom in roms:
                temperature = self.ds.read_temp(rom)
            return temperature
        except Exception as ex:
            print("DS18B20 error:", ex)
            return None
	 def read_accel(self):

	      try:
	          x, y, z = self.accel.x(), self.accel.y(), self.accel.z()
	          tilt = self.accel.tilt()
	          return x, y, z, tilt
	      except Exception as ex:
	          print("Accel error:", ex)
	          return None, None, None, None

状态判断函数

这些函数判断是否需要切换显示模式和是否触发报警。

# 判断是否需要切换显示模式
def check_mode(x, y, z):
     #只对这个(0,20,0)进行判断
	 if abs(y - 20) < 4 :

# 判断是否触发报警
def check_alarm(tem1, tem2, hum):
    #global tem1_d
    #global tem2_d
    #global hum_d
	#不需要修改,此处只是说明是全局的限制值
	# 初始化标志位
    flag = 0

    # 检查每个条件，将对应位置为 1
    if tem1 > tem1_d:
        flag |= 0b100  # 设置第一位为 1
    if tem2 > tem2_d:
        flag |= 0b010  # 设置第二位为 1
    if hum > hum_d:
        flag |= 0b001  # 设置第三位为 1
    return flag  # 返回二进制标志

显示和报警函数

负责显示模式和报警。

# 显示模式
def display_mode(mode, x, y, z, temperature, humidity, temp_ds18b20):
    if mode == "default":
        print(f"Displaying default mode: X={x}, Y={y}, Z={z}")
    else:
        print(f"Displaying alternate mode with additional info")
    # 其他显示内容，如温湿度、DS18B20 温度
    print(f"Temp: {temperature}, Humidity: {humidity}, DS18B20 Temp: {temp_ds18b20}")

def buzzer_alert(num):
	ch.pulse_width_percent(num)

# 报警
def process_flag(flag):
    # 根据 flag 的每一位来控制相应的 LED
    if flag & 0b100:  # 检查第一位，是否需要亮 LED1
        pyb.LED(1).on()
    if flag & 0b010:  # 检查第二位，是否需要亮 LED2
        pyb.LED(2).on()
    if flag & 0b001:  # 检查第三位，是否需要亮 LED3
        pyb.LED(3).on()
    # 统一延时2秒
    buzzer_alert(60)
    time.sleep(2)
    buzzer_alert(0)
    pyb.LED(1).off()
    pyb.LED(2).off()
    pyb.LED(3).off()

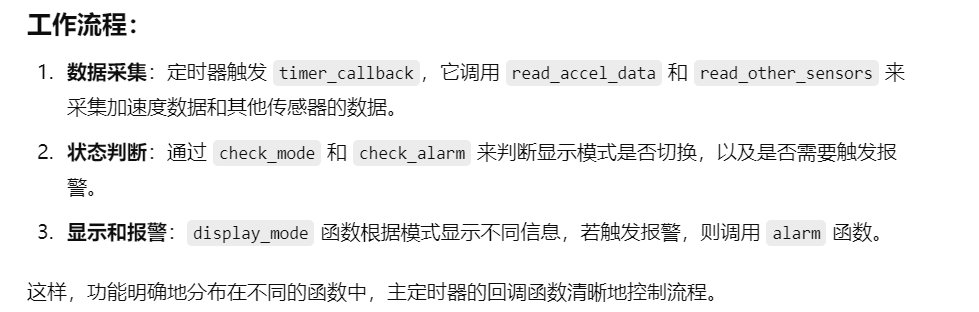

定时器回调函数

# 定时器回调函数
def timer_callback(timer):
    # 读取数据
    x, y, z = read_accel_data()
    temperature, humidity, temp_ds18b20 = read_other_sensors()

    # 判断模式和报警
    mode = check_mode(x, y, z)
    alarm_triggered = check_alarm(temperature, humidity, temp_ds18b20)

    # 显示模式
    display_mode(mode, x, y, z, temperature, humidity, temp_ds18b20)

    # 报警
    if alarm_triggered:
        alarm()

# 初始化定时器，设置为 0.5 Hz
tim = Timer(1, freq=0.5)
tim.callback(timer_callback)

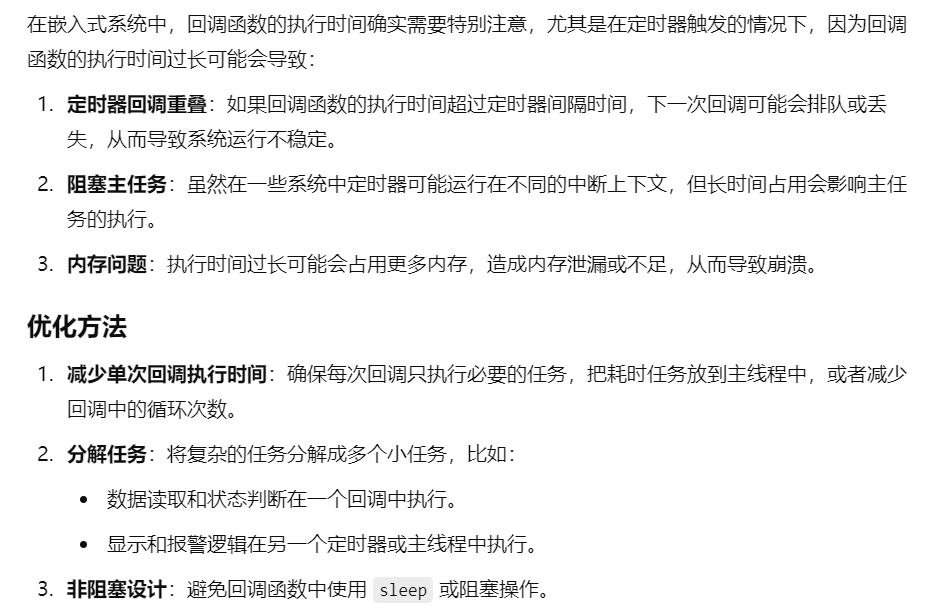

进一步优化

# 回调 1：快速读取传感器数据并存储在全局变量中
def sensor_data_callback(timer):
    global sensor_data
    sensor_data = read_all_sensors()  # 尽量确保这个函数快速执行
    # 存储数据后立即返回

# 回调 2：状态检查和报警
def check_status_callback(timer):
    global sensor_data, mode
    x, y, z, temperature, humidity, temp_ds18b20 = sensor_data
    mode = check_mode(x, y, z)
    if check_alarm(temperature, humidity, temp_ds18b20):
        alarm()
    # 仅做判断逻辑，避免阻塞

# 主线程：显示模式处理（不在定时器中）
while True:
    x, y, z, temperature, humidity, temp_ds18b20 = sensor_data
    display_mode(mode, x, y, z, temperature, humidity, temp_ds18b20)
    time.sleep(1)  # 显示内容的更新周期可以比数据采集周期慢

第五个需求：按键控制阈值

有三个按键。
一个USR按键和两个KEY1，KEY2。

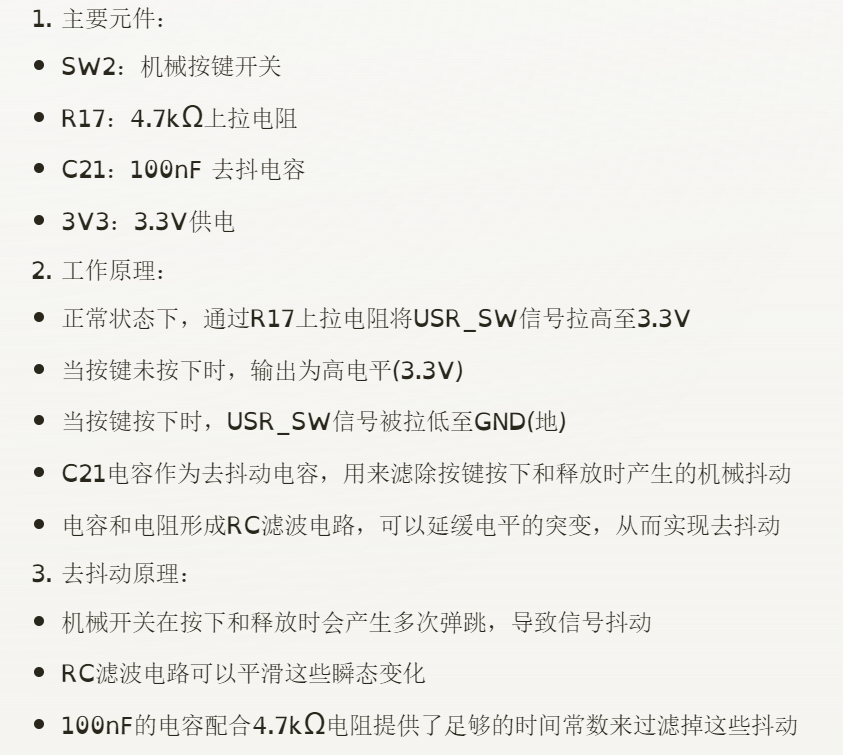

第三个电路图的原理

读取usr按键

from pyb import Switch
sw =Switch()
sw.value()

按下按键可以使用回调函数

from pyb import Switch
sw = Switch()
sw.callback(lambda: pyb.LED(1).toggle())
#里面就是一个自定义函数，修改LED1的电位

KEY1（S1）,KEY2(S2)如何使用输入功能和中断输入功能
S1对应的是PB9，S2对应的是PB8

from pyb import Pin #引用 PIN 库函数
p_in = Pin('PB9', Pin.IN, Pin.PULL_UP)#设置输入上拉输入状态
p_in.value()#询问引脚的状态

Pin：这是一个类，用于表示微控制器上的一个引脚。
‘PB9’：这是引脚的名称，表示具体的引脚编号。不同的微控制器有不同的引脚命名规则，PB9可能表示B组的第9个引脚。
Pin.IN：这是引脚的一个属性，设置引脚为输入模式。
Pin.PULL_UP：这是引脚的另一个属性，启用内部上拉电阻。上拉电阻的作用是在引脚悬空时提供一个默认的高电平状态。

编写中断程序

from pyb import Pin, ExtInt#应引用 Pin 库，和外部中断库
callback = lambda e: print("PB9 is passed")#编写中断处理程序
ext = ExtInt(Pin('PB9'), ExtInt.IRQ_RISING, Pin.PULL_NONE, callback)#初始化输入

from pyb import Pin, ExtInt
def callback(line):
 print("PB9 is passed")
ext = ExtInt(Pin('PB9'), ExtInt.IRQ_RISING, Pin.PULL_NONE, callback)

Pin用于控制引脚，ExtInt用于处理外部中断。
ext = ExtInt(Pin(‘PB9’), ExtInt.IRQ_RISING, Pin.PULL_NONE, callback)：
Pin(‘PB9’)：指定使用PB9引脚。
ExtInt.IRQ_RISING：设置中断类型为上升沿触发，即当引脚从低电平变为高电平时触发中断。
Pin.PULL_NONE：不启用内部上拉或下拉电阻。
callback：指定中断触发时调用的回调函数。
也就是说点击之后触发。

eeprom存储

使用24C08来进行读写.
24c08 是一个非遗失 eeprom 存储器器件，采用的 IIC 总线技术。 24c08 在许多试验中都有出现。 24c02 的应用，主要在存储一些掉电后还要保存数据的场合，在上次运行时，保存的数据，在下一次运行时还能够调出。
PB6 连接 SCL，PB7 连接 SDA,这两个通讯线都实际进行了上拉电阻，大部分 I2C 都需要进行上拉处理。

import pyb
from pyb import Pin,Timer,I2C
from ssd1306 import SSD1306
import _thread,time
from machine import Pin

display = SSD1306(pinout={'sda': 'PB7','scl': 'PB6'},height=64,external_vcc=False)

def funcA(sec):
	time.sleep(sec)
	#这里1表示I2C总线的编号，I2C.MASTER表示设备作为主设备，baudrate=100000设置通信的波特率。
	i2c = I2C(1, I2C.MASTER, baudrate=100000)
	print("scan I2C",i2c.scan())#[60, 76, 80, 81, 82, 83]，扫描到的设备
	time.sleep_ms(50)
	print("write 24C08 yd")
	i2c.mem_write('yd', 80, 0x10) # 写入数据，写入设备，写入起始地址
	time.sleep_ms(50)
	print("read 24C08",i2c.mem_read(2, 80, 0x10))#读取两个字节，读取设备
	time.sleep_ms(50)
	ONtimes=i2c.mem_read(1, 80, 0x14)#读取一个特定的地址（0x14），这里假设这个地址存储了一个计数器的值，并将其转换为整数
	x = int.from_bytes(ONtimes,'big')#'big'和'little'是大端和小端存储。有from_bytes,还有to_bytes,x.to_bytes(length, 'big').
	print("ONtimes",x)
	x=x+1
	#重新写入
	b = x.to_bytes(1,'big')
	i2c.mem_write( b, 80, 0x14)
	try:
		display.poweron()
		display.init_display()
		display.draw_text(1,1,'24C08 TEST')
		display.draw_text(1,13,'24C08 times')
		display.draw_text(105,13,str(x-1))

		while True:
			display.display()
			time.sleep_ms(30)
	except Exception as ex:
		print('Unexpected error: {0}'.format(ex))

if __name__ == '__main__':
	_thread.start_new_thread(funcA, (1,))

这些地址通常是7位的，但在某些情况下，它们可能被扩展为8位。在MicroPython中，地址通常以7位的形式表示，最左边的位是读/写位，用于指示接下来的操作是读操作还是写操作。

关于存储的说明：
24C08 是一款由 Microchip Technology 生产的 EEPROM（电可擦除可编程只读存储器），其存储容量为 8K bits，即 1024 字节。
存储容量：8Kbit（即1024字节）。
页大小：8字节。
地址范围：从0x00到0x3FF。
0x00-0x3ff有1024个地址，每位存一个字节。
页地址是整页的，0x00第一页，0x10第二页。
在这个代码中，我们访问非整页地址会受限。
ONtimes=i2c.mem_read(1, 80, 0x14)

说明：本来打算用中断来设置内存的数据，但是中断时，会有堆栈保存，修改内存，这种耗时和修改不被允许。
给出的方案是根据修改标志，设置循环的线程来检查标志，在里面执行修改操作.

from pyb import Accel,Timer,I2C,Switch
#记住在开头声明全局，并进行赋值
global update_flag_up
global update_flag_down
global update_mode
global mode_num
update_flag_up=False
update_flag_down=False
update_mode=False
mode_num = 0#0,1,2
#三个值代表温度DH1，温度XD2，湿度
default=30
b_default=default.to_bytes(1, 'big')
i2c.mem_write(b_default, 80, 0x10)#b'\x1e' 两种输入初值的方式
i2c.mem_write(b_default, 80, 0x20)
i2c.mem_write(b_default, 80, 0x30)


def callback1(line):
    global update_flag_up
    update_flag_up = True
def callback2(line):
    global update_flag_down
    update_flag_down = True
def callback3(line):
	global update_mode
    update_mode = True
def detect_sign3(sec):
	time.sleep(sec)
    global update_mode
    global mode_num
	while True:
		if update_mode:
		    # 重置标志
            update_mode = False
            mode_num = (mode_num + 1)%3
			print("mode:", mode_num)
def detect_sign1(sec):
  time.sleep(sec)
  global update_flag_up
  while True:
    if update_flag_up:
            # 重置标志
            update_flag_up = False
            time.sleep_ms(50)
            # 读取EEPROM中的数据
            if 0 ==mode_num:
                addr=0x10
            if 1 ==mode_num:
                addr=0x20
            if 2 ==mode_num:
                addr=0x30
            data = i2c.mem_read(1, 80,addr)
            x = int.from_bytes(data, 'big')
            # 数据加一
            x = x + 1

            # 将新的数据写回EEPROM
            b = x.to_bytes(1, 'big')
            i2c.mem_write(b, 80, addr)
            time.sleep_ms(50)
            # 打印新的数据
            print("Updated value:", x)

        # 避免CPU占用过高，添加短暂的延时
    time.sleep_ms(10)
def detect_sign2(sec):
  time.sleep(sec)
  global update_flag_down
  while True:
    if update_flag_down:
            # 重置标志
            update_flag_down = False
            time.sleep_ms(50)
            # 读取EEPROM中的数据
            if 0 ==mode_num:
                addr=0x10
            if 1 ==mode_num:
                addr=0x20
            if 2 ==mode_num:
                addr=0x30
            data = i2c.mem_read(1, 80,addr)
            x = int.from_bytes(data, 'big')
            x = x -1
            # 将新的数据写回EEPROM
            b = x.to_bytes(1, 'big')
            i2c.mem_write(b, 80, addr)
            time.sleep_ms(50)
            # 打印新的数据
            print("Updated value:", x)

        # 避免CPU占用过高，添加短暂的延时
    time.sleep_ms(10)

def detect_sign3(sec):
    time.sleep(sec)
    global update_mode
    global mode_num
    while True:
        if update_mode:
		    # 重置标志
            update_mode = False
            mode_num = (mode_num + 1)%3
            print("mode:", mode_num)
#主函数调用代码
ext = ExtInt(Pin('PB9'), ExtInt.IRQ_RISING, Pin.PULL_NONE, callback1)
ext = ExtInt(Pin('PB8'), ExtInt.IRQ_RISING, Pin.PULL_NONE, callback2)
sw = Switch()
sw.callback(callback3)
_thread.start_new_thread(detect_sign1, (1,))
_thread.start_new_thread(detect_sign2, (1,))
_thread.start_new_thread(detect_sign3, (1,))

上述的代码会有一些冗余
使用这个代码来进行替换detect_sign1和2函数

def detect_sign(sec):
    time.sleep(sec)
    global update_flag_up, update_flag_down
    global tem1_d, tem2_d, hum_d

    while True:
        if update_flag_up or update_flag_down:
            time.sleep_ms(200)

            # 确定当前模式对应的地址和变量
            mode_map = {
                0: (0x10, 'tem1_d'),
                1: (0x20, 'tem2_d'),
                2: (0x30, 'hum_d')
            }

            if mode_num in mode_map:
                addr, var_name = mode_map[mode_num]

                # 根据标志决定是加一还是减一
                delta = 1 if update_flag_up else -1

                # 更新对应的全局变量
                if var_name == 'tem1_d':
                    tem1_d += delta
                elif var_name == 'tem2_d':
                    tem2_d += delta
                else:  # var_name == 'hum_d'
                    hum_d += delta
                # 读取EEPROM数据
                data = i2c.mem_read(1, 80, addr)
                x = int.from_bytes(data, 'big') + delta

                # 写回EEPROM
                b = x.to_bytes(1, 'big')
                i2c.mem_write(b, 80, addr)

                print("Updated value:", x)
            # 重置标志
            update_flag_up = False
            update_flag_down = False
        time.sleep_ms(10)

蜂鸣器警报和LED

让三个LED,根据模式进行报警

from pyb import LED
#因为模式设置是0,1,2
#我们希望是2，3，4对应报警亮灯

led = LED()
while True:
	led.toggle()
	pyb.delay(500)
	led.toggle()
	pyb.delay(500)

#设置蜂鸣器
buzzer = Pin('PA1') # X1 has TIM2, CH1，
tim = Timer(2, freq=1000) #2 是代表是定时器 2，freq=1000 是设置为 1kHz
ch = tim.channel(2, Timer.PWM, pin=buzzer)#1 代表是通道 2，模式为 PWM，pin=p 引脚上述设置的语句
ch.pulse_width_percent(0)#占空比为 50%
