前言：在学习 threejs 3D 开发的时候以及后续效果制作的时候，最开始还是有些吃力的，并且在其中运用到一些着色器，一步步试坑过来，还是回到最开始的地方来补一下基础，就有了这一个 webGL 的笔记。

其中，教程来自于 bilibili【2022 年 WebGL 入门教程（完结）】 https://www.bilibili.com/video/BV1Kb4y1x72q/?p=4&share_source=copy_web&vd_source=41d2dced76db87052ab1d8a28194bd8f

仓库地址：
github https://github.com/lizuoqun/visualThree/tree/main/webGL
gitee https://gitee.com/modify_lzq/visualThree

webGL 概述及点绘制

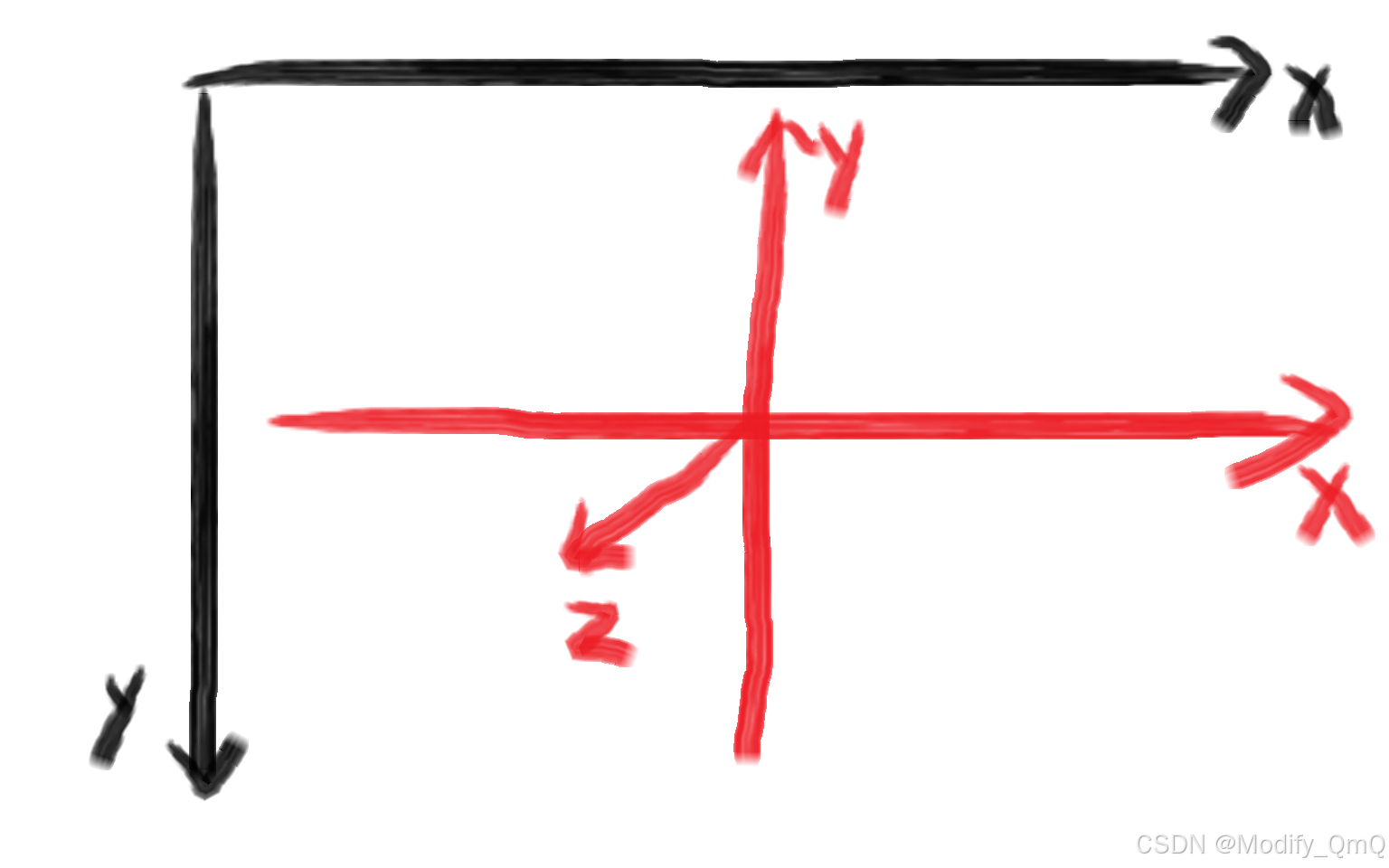

WebGL 容器（坐标系）

WebGL 使用的是正交右手坐标系，且每个方向都有可使用的值的区间，超出该矩形区间的图像不会绘制
x，y，z 的区间都是-1 到 1
注：这些值与 Canvas 的尺寸无关，无论 Canvas 的长宽比是多少，WebGL 的区间值都是一致的

在这里插入图片描述

WebGL 渲染管线

顶点着色器

顶点着色器是 GPU 渲染管线上一个可以执行着色器语言的功能单元，具体执行的就是顶点着色器程序，WebGL 顶点着色器程序在 Javascript 中以字符串的形式存在，通过编译处理后传递给顶点着色器执行。顶点着色器主要作用就是执行顶点着色器程序对顶点进行变换计算，比如顶点位置坐标执行进行旋转、平移等矩阵变换，变换后新的顶点坐标然后赋值给内置变量 gl_Position，作为顶点着色器的输出，图元装配和光栅化环节的输入。

varying 变量插值数据

attribute 存储限定符，必须声明为全局变量，数据将从着色器外部传给该变量。
uniform 是用来从 js 向顶点、片元着色器传输一致的数据
- 两者的定义是一样的<存储限定符><类型><变量名> uniform vec4 u_color;
- 约定：attribute 变量以 a开头，uniform 变量以 u开头

内置变量

gl_Position vec4 表示定点位置
gl_PointSize float 表示点的尺寸（像素版）默认值为 1.0，类型限制，如可以赋值为 40.0，但是不能是 40。
gl_FrontFacing

图元装配

顶点变换后的操作是图元装配(primitive assembly)，从程序的角度来看，就是绘制函数 drawArrays()或 drawElements()第一个参数绘制模式 mode 控制顶点如何装配为图元， gl.LINES 的定义的是把两个顶点装配成一个线条图元，gl.TRIANGLES 定义的是三个顶点装配为一个三角面图元，gl.POINTS 定义的是一个点域图元。

光栅化

简单理解就是将上一步的图元装配划分成一小块，这里的一小块就是光栅

片元着色器

片元着色器和顶点着色器一样是 GPU 渲染管线上一个可以执行着色器程序的功能单元，顶点着色器处理的是逐顶点处理顶点数据，片元着色器是逐片元处理片元数据。通过给内置变量 gl_FragColor 赋值可以给每一个片元进行着色，值可以是一个确定的 RGBA 值，可以是一个和片元位置相关的值，也可以是插值后的顶点颜色。除了给片元进行着色之外，通过关键字 discard 还可以实现哪些片元可以被丢弃，被丢弃的片元不会出现在帧缓冲区，自然不会显示在 canvas 画布上。

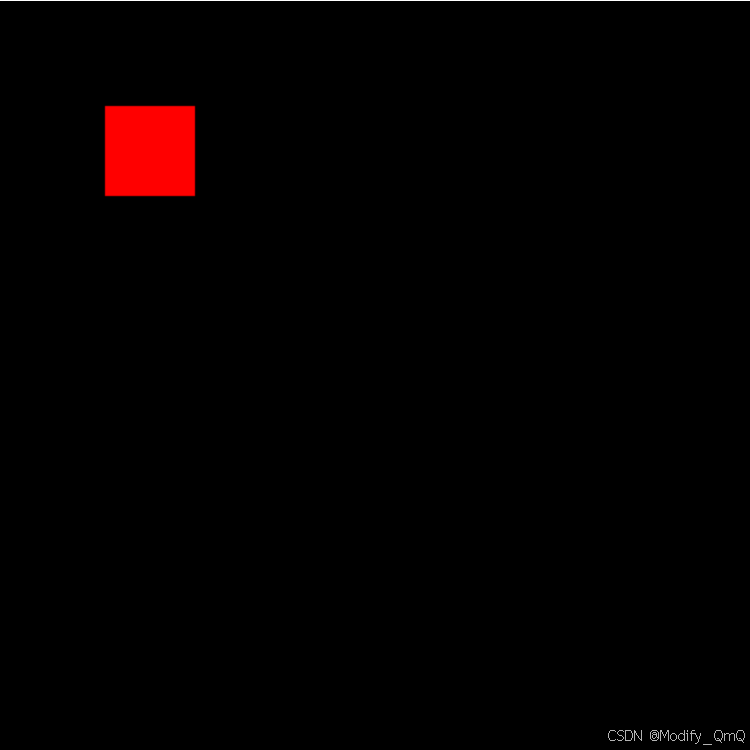

案例：绘制一个点

以 html 为例，先添加一个目标 canvas 到页面上，并且添加一个 init 方法调用，页面加载完成之后会执行 init 方法

这里还引入了一个 glMatrix.js（用于高性能 WebGL 应用程序的 JavaScript 矩阵和矢量库）官网在这，这个 JS 可以在这下载。

<script src="./glMatrix-0.9.6.min.js"></script>
<body onload="init()">
  <canvas id="webgl" width="1024" height="768" />
</body>

在 init 方法当中拆分几个方法进行实现，首先是初始化 WebGL。WebGL 的 API 文档

通过 getContext 来获取 canvas 元素的 WebGL 绘图上下文
viewport 方法设置视口，即指定从标准设备到窗口坐标的 x、y 仿射变换
- 参数分别 x，y，width，height（左下角坐标以及视口宽高）
mat4.ortho

var webGL;

function init() {
  initWebGL();
  initShader();
  initBuffer();
  draw();
}

function initWebGL() {
  let webGLdiv = document.getElementById("webgl");
  webGL = webGLdiv.getContext("webgl");
  webGL.viewport(0, 0, webGLdiv.clientWidth, webGLdiv.clientHeight);
  mat4.ortho(
    0,
    webGLdiv.clientWidth,
    webGLdiv.clientHeight,
    0,
    -1,
    1,
    projMat4
  );
}

初始化 shader 着色器，其中关于着色器的代码可以先略过，然后就是创建 shader 的流程，其中引入的 mat4 的 proj，再一次通过 proj*a_position 得到的 gl_Position 会被重新应用到 webGL 的坐标系，也就把 webGL 坐标系又变成了传统的 canvas 左上角坐标系

var program;
// 顶点着色器
var vertexString = `
    attribute vec4 a_position;
    uniform mat4 proj;
    void main(){
        gl_Position = proj * a_position;
        gl_PointSize = 60.0;
    }`;

// 片元着色器
var fragmentString = `
    void main(){
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }`;

function initShader() {
  // 创建着色器对象（顶点、片元）
  let vsShader = webGL.createShader(webGL.VERTEX_SHADER);
  let fsShader = webGL.createShader(webGL.FRAGMENT_SHADER);

  // 绑定着色器源代码
  webGL.shaderSource(vsShader, vertexString);
  webGL.shaderSource(fsShader, fragmentString);

  // 编译着色器对象
  webGL.compileShader(vsShader);
  webGL.compileShader(fsShader);

  // 创建程序对象和shader对象进行绑定
  program = webGL.createProgram();
  webGL.attachShader(program, vsShader);
  webGL.attachShader(program, fsShader);

  // webGL和项目中间进行绑定和使用
  webGL.linkProgram(program);
  webGL.useProgram(program);
}

创建单个点对象，注明为 Float32Array 类型
getAttribLocation 返回了给定 WebGLProgram 对象中某属性的下标指向位置，前面的着色器的 a_position，就是这个属性的下标位置
vertexAttrib4fv 是给顶点进行赋值，也就是顶点着色器中的 gl_Position = proj * a_position
- 参数一：是指定了待修改顶点 attribute 变量的存储位置
- 参数二：是用于设置顶点 attibute 变量的向量值
- 拓展：同族函数 vertexAttrib1fv、vertexAttrib2fv、vertexAttrib3fv（其中数字代表几个参数、f 表示 float）
getUniformLocation 是返回 uniform 变量的指针位置
uniformMatrix4fv 为 uniform 变量指定矩阵值
- 参数一：是指定待修改 uniform 变量的存储位置
- 参数二：指定是否转置矩阵
- 参数三：序列值

function initBuffer() {
  // 创建一个x=100,y=100的点
  let pointPosition = new Float32Array([100, 100, 0, 1]);
  let aPosition = webGL.getAttribLocation(program, "a_position");

  webGL.vertexAttrib4fv(aPosition, pointPosition);

  let uniformProj = webGL.getUniformLocation(program, "proj");
  webGL.uniformMatrix4fv(uniformProj, false, projMat4);
}

最后一步进行绘制

clearColor 方法用于设置清空颜色缓冲时的颜色值，参数为 rgba 值（取值在 0-1 之间）
clear 方法使用预设值来清空缓冲（参数可选）
- gl.COLOR_BUFFER_BIT 颜色缓冲区
- gl.DEPTH_BUFFER_BIT 深度缓冲区
- gl.STENCIL_BUFFER_BIT 模板缓冲区
drawArrays 方法为渲染数组中的原始数据
- mode：可选值
- first：指定从哪个点开始绘制
- count：指定绘制的点的数量

function draw() {
  webGL.clearColor(0, 0, 0, 1);
  webGL.clear(webGL.COLOR_BUFFER_BIT);
  webGL.drawArrays(webGL.POINTS, 0, 1);
}

在这里插入图片描述

案例拓展：鼠标单击后绘制点

思路在于需要监听鼠标的单击事件，而后获取鼠标的坐标，将每一次点击的坐标记录在一个数组当中，之后再调用 draw 方法进行绘制即可

修改 initBuffer() 方法

创建一个全局存坐标的 POINTS 数组变量
添加鼠标点击事件，这里需要进行数据处理，原因在于鼠标点击的是基于左上角的 px 位置，而在 webGL 当中需要转换成-1 到 1 之间的值。（求出 targetX 和 targetY，这里偷个懒，里面的 1024 和 768 是 canvas 的宽高，按道理来说应该获取一下，这里就直接写死了）
在前面顶点着色器定义的是 vec4 四维变量，所以将 z 设置为 0 表示在平面，并且 a 的值设置为 1 表示不透明
覆盖单个点的 pointPosition
创建缓冲区：createBuffer()方法是用于储存顶点数据或着色数据的 WebGLBuffer 对象
绑定缓冲区：bindBuffer()方法是把 WebGLBuffer 对象绑定到指定目标上
- 参数一：gl.ARRAY_BUFFER: 包含顶点属性的 Buffer，如顶点坐标，纹理坐标数据或顶点颜色数据。
- 参数二：buffer 对象
更新缓冲数据：bufferData()方法是创建并初始化了 Buffer 对象的数据存储区
- 参数一：指定 Buffer 绑定点（目标）
  - gl.ARRAY_BUFFER: 包含顶点属性的 Buffer，如顶点坐标，纹理坐标数据或顶点颜色数据
  - gl.ELEMENT_ARRAY_BUFFER: 用于元素索引的 Buffer。
- 参数二：设定 Buffer 对象的数据存储区大小
- 参数三：指定数据存储区的使用方法
  - gl.STATIC_DRAW: 缓冲区的内容可能经常使用，而不会经常更改。内容被写入缓冲区，但不被读取
  - gl.DYNAMIC_DRAW: 缓冲区的内容可能经常被使用，并且经常更改。内容被写入缓冲区，但不被读取
  - gl.STREAM_DRAW: 缓冲区的内容可能不会经常使用。内容被写入缓冲区，但不被读取
enableVertexAttribArray()方法是在给定的位置，启用顶点 attribute 数组
vertexAttribPointer()方法是指定一个顶点 attributes 数组中，顶点 attributes 变量的数据格式和位置
- 参数一：指定要修改的顶点属性的索引
- 参数二：指定每个顶点属性的组成数量，必须是 1，2，3 或 4
- 参数三：指定数组中每个元素的数据类型可能是，可取【gl.BYTE、gl.SHORT、gl.UNSIGNED_BYTE、gl.UNSIGNED_SHORT、gl.FLOAT】
- 参数四：当转换为浮点数时是否应该将整数数值归一化到特定的范围
- 参数五：以字节为单位指定连续顶点属性开始之间的偏移量
- 参数六：指定顶点属性数组中第一部分的字节偏移量
再最后调用 draw 方法进行绘制

const POINTS = [];
function initBuffer() {
  // 创建一个x=100,y=100的点

  let aPosition = webGL.getAttribLocation(program, "a_position");

  document.addEventListener("mousedown", (e) => {
    // 将canvas的点转换成webGL的点
    const targetX = (e.clientX - 1024 / 2) / (1024 / 2);
    const targetY = (768 / 2 - e.clientY) / (768 / 2);
    console.log(targetX, targetY);

    POINTS.push(targetX);
    POINTS.push(targetY);
    POINTS.push(0);
    POINTS.push(1);

    let pointPosition = new Float32Array(POINTS);

    let pointBuffer = webGL.createBuffer();

    webGL.bindBuffer(webGL.ARRAY_BUFFER, pointBuffer);

    webGL.bufferData(webGL.ARRAY_BUFFER, pointPosition, webGL.STATIC_DRAW);

    webGL.enableVertexAttribArray(aPosition);

    webGL.vertexAttribPointer(aPosition, 4, webGL.FLOAT, false, 4 * 4, 0 * 4);

    webGL.vertexAttrib4fv(aPosition, pointPosition);

    let uniformProj = webGL.getUniformLocation(program, "proj");
    webGL.uniformMatrix4fv(uniformProj, false, projMat4);

    draw();
  });
}

修改 draw()方法，只用修改绘制的目标为 POINTS 并且设置长度

注：因为在 initBuffer 当中重新调整了坐标位置也就是现在的坐标位置是-1 到 1 之间，所以在顶点着色器当中的 gl_Position = a_position 而不是
gl_Position = proj * a_position

function draw() {
  webGL.clearColor(0, 0, 0, 1);
  webGL.clear(webGL.COLOR_BUFFER_BIT | webGL.DEPTH_BUFFER_BIT);
  webGL.drawArrays(webGL.POINTS, 0, POINTS.length);
}

在这里插入图片描述

绘制&变化多边形

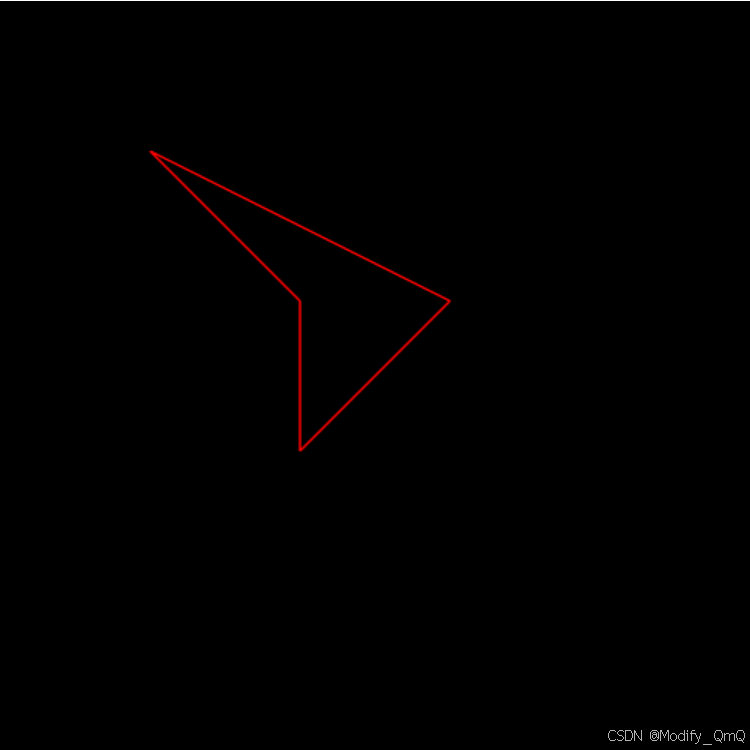

绘制线

现在已经知道怎么去绘制一个点对象了，并且还知道了绘制多个点可以添加到缓冲区当中进行绘制，现在绘制一些线到 webgl 当中

只需要修改 initBuffer 方法，添加一些线到缓冲区当中，

并且修改 draw 绘制方法，修改绘制目标为线，并且设置绘制的点的数量

webGL.LINES 在一对顶点之间画一条线
webGL.LINE_STRIP 画一条直线到下一个顶点
webGL.LINE_LOOP 绘制一条直线到下一个顶点，并将最后一个顶点返回到第一个顶点

function initBuffer() {
  // 创建一个x=100,y=100到x=200,y=200到x=200,y=300到x=300,y=200的线
  let linePositionArray = [
    100, 100, 0, 1.0, 200, 200, 0, 1.0, 200, 300, 0, 1.0, 300, 200, 0, 1.0,
  ];
  let linePosition = new Float32Array(linePositionArray);
  let aPosition = webGL.getAttribLocation(program, "a_position");

  let lineBuffer = webGL.createBuffer();
  webGL.bindBuffer(webGL.ARRAY_BUFFER, lineBuffer);
  webGL.bufferData(webGL.ARRAY_BUFFER, linePosition, webGL.STATIC_DRAW);
  webGL.enableVertexAttribArray(aPosition);
  webGL.vertexAttribPointer(aPosition, 4, webGL.FLOAT, false, 4 * 4, 0 * 4);

  let uniformProj = webGL.getUniformLocation(program, "proj");
  webGL.uniformMatrix4fv(uniformProj, false, projMat4);

  draw(linePositionArray.length / 4);
}

function draw(size) {
  webGL.clearColor(0, 0, 0, 1);
  webGL.clear(webGL.COLOR_BUFFER_BIT);
  // webGL.drawArrays(webGL.LINES, 0, size)
  // webGL.drawArrays(webGL.LINE_STRIP, 0, size)
  webGL.drawArrays(webGL.LINE_LOOP, 0, size);
}

在这里插入图片描述

绘制三角形

举一反三，线的绘制也是加在了缓冲区，那么三角也是同样的，只需要修改一个 drawArrays 方法，其中类型可选

TRIANGLE_STRIP 绘制一个三角带
TRIANGLE_FAN 绘制一个三角扇
TRIANGLES 绘制一个三角形

webGL.drawArrays(webGL.TRIANGLE_STRIP, 0, size);

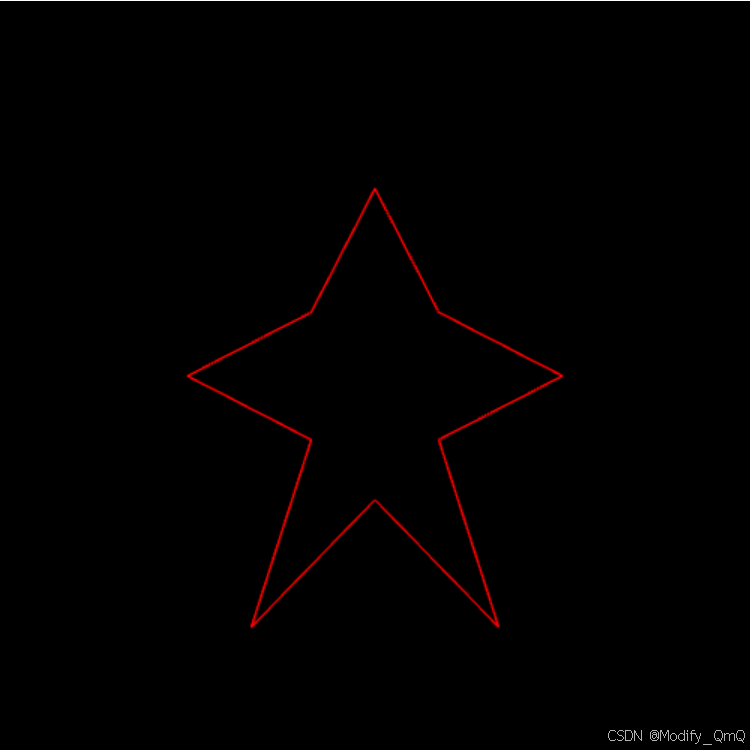

绘制五角星

绘制五角星也就是将五角星的十个顶点的位置弄出来，如下 fivePointArray 变量，这里是基于 webgl 的坐标系了，那么在前面顶点着色器的地方就需要去掉 gl_Position = proj * a_position 而是改为 gl_Position = a_position，最后选择绘制 LINE_LOOP 类型的线也就完成了五角星的绘制

let fivePointArray = [
  0, 0.5, 0, 1, 0.17, 0.17, 0, 1, 0.5, 0, 0, 1, 0.17, -0.17, 0, 1, 0.33, -0.67,
  0, 1,

  0, -0.33, 0, 1, -0.33, -0.67, 0, 1, -0.17, -0.17, 0, 1, -0.5, 0, 0, 1, -0.17, 0.17,
  0, 1,
];

在这里插入图片描述

补充 drawArrays & drawElements

前面已经使用过了 drawArrays 方法了，下面同样的补充使用 drawElements 方法

// 创建elementBuffer
let indexPositionArray = [0, 1, 2, 2, 3, 0];
let indexArray = new Uint16Array(indexPositionArray);
let indexBuffer = webGL.createBuffer();
webGL.bindBuffer(webGL.ELEMENT_ARRAY_BUFFER, indexBuffer);
webGL.bufferData(webGL.ELEMENT_ARRAY_BUFFER, indexArray, webGL.STATIC_DRAW);

webGL.drawElements(webGL.LINE_LOOP, 6, webGL.UNSIGNED_SHORT, 0);

在 WebGL 中，drawArrays和drawElements是两种主要的绘制方法，它们各有优缺点，适用于不同场景。以下是它们的对比总结：

gl.drawArrays(mode, first, count)

优点：
- 简单直接：直接根据顶点缓冲区的数据顺序绘制，无需额外索引数据。
- 适合简单几何体：当顶点数据没有重复（如粒子系统或完全独立的三角形）时更高效。
- 动态数据友好：如果顶点数据频繁变化（如实时生成几何体），直接操作顶点缓冲区可能更简单。
- 内存占用低：无需存储索引数据，节省内存
缺点：
- 数据冗余：若顶点被多个图元共享（如立方体、复杂网格），会重复存储相同顶点，增加内存和带宽开销。
- 性能限制：重复顶点导致 GPU 多次处理相同数据，可能降低渲染效率（尤其是复杂模型）

gl.drawElements(mode, count, type, offset)

优点：
- 顶点复用：通过索引数组引用顶点，共享顶点仅存储一次，减少内存占用和 GPU 处理次数。
- 适合复杂模型：对共享顶点多的模型（如网格、角色模型）效率更高，尤其适合静态或低频更新的数据。
- 带宽优化：传输到 GPU 的数据量更小（索引通常用Uint16Array或Uint32Array，体积远小于顶点属性）。
缺点：
- 复杂度增加：需要额外维护索引缓冲区，对动态顶点数据的管理更复杂（需同步更新顶点和索引）。
- 额外绑定步骤：必须绑定ELEMENT_ARRAY_BUFFER（索引缓冲）。
- 索引类型限制：索引类型（UNSIGNED_SHORT/UNSIGNED_INT）可能限制最大顶点数量。

对比总结

场景	推荐方法	理由
顶点无共享（如粒子）	`drawArrays`	无需索引，避免冗余开销。
顶点大量共享（如网格）	`drawElements`	复用顶点显著减少数据量和 GPU 计算。
动态顶点数据频繁更新	`drawArrays`	索引同步复杂，直接操作顶点更简单。
静态或低频更新数据	`drawElements`	索引复用优势明显，长期性能更优。

实际建议

优先考虑drawElements：大多数 3D 模型（如游戏角色、场景物体）通过索引复用顶点能显著优化性能。
仅在必要时用drawArrays：当顶点复用率低或数据频繁动态变化时使用。
注意索引类型：根据顶点数量选择Uint16Array（最多 65535 顶点）或Uint32Array（更多顶点，但兼容性需检查）

平移、旋转、缩放

数学层面变化###

平移：从(x,y,z)平移到(x1,y1,z1)的位置

x1 = x + Tx;
y1 = y + Ty;
z1 = z + Tz;

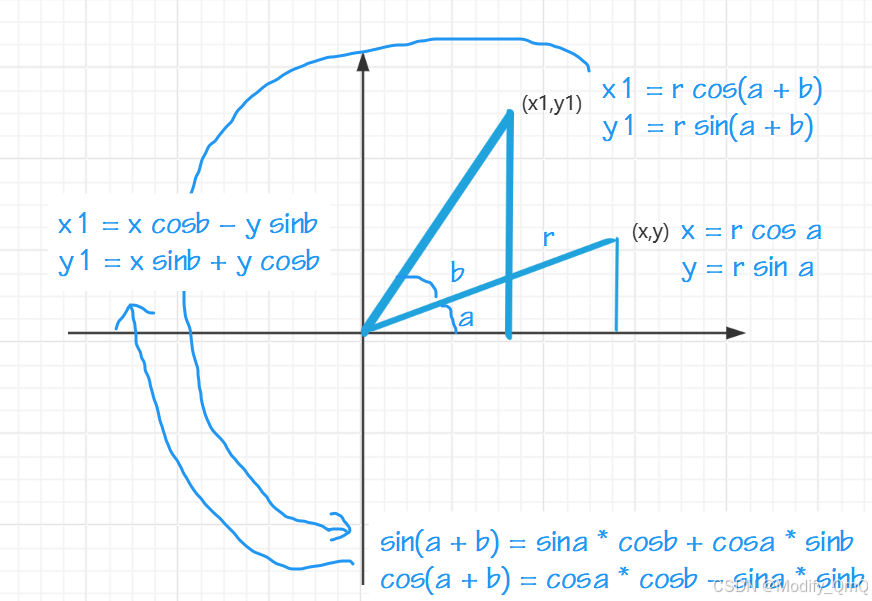

旋转：(旋转轴、旋转方向、旋转角度)：如下图表示：从(x,y)变化旋转到(x1,y1)的公式转换
在这里插入图片描述

// 最开始利用三角函数和半径来表示两个点的位置
x = r cos a
y = r sin a


x1 = r cos(a + b)
y1 = r sin(a + b)

// 三角函数两角和公式
sin(a + b) = sina * cosb + cosa * sinb
cos(a + b) = cosa * cosb - sina * sinb

// 那么对x1和y1进行化简就得到
x1 = r cos(a + b) = r cosa * cosb - r sina * sinb
y1 = r sin(a + b) = r cosa * sinb + r sina * cosb

// 再用x和y进行替换
x1 = x cosb - y sinb
y1 = x sinb + y cosb

缩放：

x1 = x * scale;
y1 = y * scale;
z1 = z * scale;

webGL 中变换

以旋转为例：修改顶点着色器当中的 position 定位坐标，将旋转对应的数学公式带入到 x 和 y，其中 z 为 0 表示在当前平面

利用 uniform 传入一个角度变量，然后通过 uniform 传入到顶点着色器中，然后通过 glsl 语言进行计算

/**
 * 就是将这个计算得来的公式赋值给gl_Position，并且这个类型是vec4，所以要用vec4这个包一层
 * x1 = x cosb - y sinb
 * y1 = x sinb + y cosb
 */
var vertexString = `
  attribute vec4 a_position;
  uniform float angle;
  void main(){
      gl_Position = vec4(a_position.x * cos(angle) - a_position.y * sin(angle), a_position.x * sin(angle) + a_position.y * cos(angle),0,1);
      gl_PointSize = 40.0;
  }`;

之后利用前面用过的 webGL 当中的方法去传递一个 angle 给到顶点着色器就完成了旋转

获取 uniform 变量
传递角度值，表示 90 度的角度，也就是 1/2 PI
给顶点着色器设置 angle
绘制

let uAngle = webGL.getUniformLocation(program, "angle");
angle = (90 * Math.PI) / 180;
webGL.uniform1f(uAngle, angle);
draw();

那么在这里我们还可以让他一直转圈圈，利用定时器去给角度做累加，每加一次角度变大一次也就完成了旋转

let uAngle = webGL.getUniformLocation(program, "angle");
let count = 0;

setInterval(() => {
  count++;
  angle = (count * Math.PI) / 180;
  webGL.uniform1f(uAngle, angle);
  draw(triangleArray.length / 4);
}, 20);

那么同样的举一反三，平移和缩放的代码也很简单了，修改顶点着色器的代码，

// 平移
var vertexString = `
  attribute vec4 a_position;
  uniform float translation;
  void main(){
      gl_Position = vec4(a_position.x + translation, a_position.y + translation, 0 ,1);
      gl_PointSize = 40.0;
  }`;

// 缩放
var vertexString = `
  attribute vec4 a_position;
  uniform float scales;
  void main(){
      gl_Position = vec4(a_position.x * scale, a_position.y * scale, 0 ,1);
      gl_PointSize = 40.0;
  }`;

事件控制变换

在 webGL 当中绘制了一个三角形，添加键盘监听事件从而改变其位置

修改顶点着色器，其中设定 x 和 y 移动的位置（translateX、translateY），然后更新位置

var vertexString = `
        attribute vec4 a_position;
        uniform float translateX;
        uniform float translateY;
        void main(){
            gl_Position = vec4(a_position.x + translateX, a_position.y + translateY, 0, 1);
            gl_PointSize = 40.0;
        }`;

监听键盘事件去改变全局变量，改变 countX 和 countY，这里还添加了一个速度，也可以去修改

let countX = 0;
let countY = 0;
let speed = 0.1;

function initEvent() {
  document.onkeydown = handleKeyDown;
}

function handleKeyDown(e) {
  console.log(e.code);
  const angle = e.code;
  if (angle === "ArrowUp" || angle === "KeyW") {
    countY += speed;
  } else if (angle === "ArrowDown" || angle === "KeyS") {
    countY -= speed;
  } else if (angle === "ArrowLeft" || angle === "KeyA") {
    countX -= speed;
  } else if (angle === "ArrowRight" || angle === "KeyD") {
    countX += speed;
  } else if (angle === "Space") {
    speed += 0.1;
  }
}

最后就是和前面一样，将顶点着色器当中的 translateX 和 translateY 进行更新，然后绘制

let uTranslateX = webGL.getUniformLocation(program, "translateX");
let uTranslateY = webGL.getUniformLocation(program, "translateY");
let translateX = countX;
let translateY = countY;
webGL.uniform1f(uTranslateX, translateX);
webGL.uniform1f(uTranslateY, translateY);

// 这个方法是在initBuffer当中的，可以添加requestAnimationFrame进行实时更新，
requestAnimationFrame(initBuffer);

在这里插入图片描述

WebGL API 总结

获取 WebGL 上下文

可以获取一个上下文，也可以说返回一个可以在 canvas 画布上绘图的环境，也可以说返回一个具有各种方法和属性的对象，当 getContext()方法的参数是 2d 时，返回的是一个 2D 绘图环境；当 getContext()方法的参数是 webgl 时，返回的是一个 3D 绘图环境，也就是返回一个具有系列绘图方法和属性的 CanvasRenderingContext 对象，该对象具有一系列方法和属性，可以和 Javascript 编程语言、GLSL ES 着色器语言相互配合完成一个三维场景的构建。

const canvas = document.getElementById("canvas");
const webGL =
  canvas.getContext("webgl") || canvas.getContext("experimental-webgl");

类型数组

最大的作用就是提升了数组的性能，浏览器事先知道数组中的数据类型，故而处理起来更有效率

js 中 Array 的内部实现是链表，可以动态增大减少元素，但是元素多的话，性能会比较差，类型化数组管理的是连续内存区域，知道了这块内存的起始位置，可以通过起始位置＋ N * 偏移量（一次加法一次乘法操作）访问到第 N 个位置的元素，而 Array 的话就需要通过链表一个一个的找下去

webGL 使用的各种类型化数组

数组类型	每个元素所占字节数	描述
Int8Array	1	8 位有符号整数
Uint8Array	1	8 位无符号整数
Int16Array	2	16 位有符号整数
Uint16Array	2	16 位无符号整数
Int32Array	4	32 位有符号整数
Uint32Array	4	32 位无符号整数
Float32Array	4	单精度 32 位浮点数
Float64Array	8	双精度 64 位浮点数

类型化数组的方法、属性及常量

方法、属性及常量	描述
get(index)	获取 index 位置的元素
set(index, value)	设置第 x 位置的元素值为 value
set(array, offset)	从第 offset 个元素开始将数组 array 的值填充进去
length	获取类型化数组的长度
BYTES_PER_ELEMENT	数组中每个元素的字节数

类型化数组不支持 pop、push 方法，创建类型化数组只能使用 new

数据的用途不同，要求的精度和形式自然不同，比如顶点索引使用整数即可，根据顶点的数量可以选择 Uint8、Uint16、Uint32 中的哪一种整型数据，顶点的位置一般使用浮点数来表示，浮点数可以选择不同的精度表示。

缓冲区配置

getAttribLocation(program,attributeName)

program 程序对象

attributeName 顶点着色器程序中的顶点变量名

执行该方法返回顶点着色器中顶点变量的索引地址

顶点数据配置&顶点索引配置

请参考补充 drawArrays & drawElements

createBuffer() & deleteBuffer()

通过 createBuffer 创建得到的 buffer【在 GPU 控制的显存上创建一个缓冲区用来存储顶点或顶面索引数据】，可以通过 deleteBuffer(buffer)进行删除缓冲区

bindBuffer(target,buffer)

target

gl.ARRAY_BUFFER：表示顶点缓冲区
gl.ELEMENT_ARRAY_BUFFER：表示顶点索引缓冲区

bufferData(target,data,usage)

bufferData()方法的作用是把 CPU 控制的主存中类型数组数据传入 GPU 控制的显存顶点或顶点索引缓冲区中

target：同 bindBuffer()方法中的 target
data：类型数组变量名：表示要传入缓冲区中的数组数据
usage：通过不同的值控制传入缓冲区数据的方式、GPU 使用缓冲区调用数据方式
- gl.STATIC_DRAW：静态绘制模式
- gl.STREAM_DRAW：流绘制模式
- gl.DYNAMIC_DRAW：动态绘制模式

vertexAttribPointer(location,size,type,normalized,stride,offset)

顶点索引缓冲区不需要该方法，该方法的作用是规定 GPU 从顶点缓冲去中读取数据的方式，很多时候为了提高顶点数据的传输读取效率，往往会把顶点位置、顶点颜色、顶点法向量、纹理坐标交叉定义在一个类型数组中，一次性传入顶点缓冲区中，CPU 和 GPU 不需要多次通信，只要执行一次 databuffer()方法，这时候 GPU 为了使用顶点缓冲去区的不同用途数据，就要按照一定规律读取，所以类型数据中的数据会把同一个顶点的所有用途数据连续放在一起，不同顶点的数据依次排列。

enableVertexAttribArray(location)

顶点缓冲区和 GPU 渲染管线之间存在一个硬件单元可以决定 GPU 是否能读取顶点缓冲区中的顶点数据，开启方法是 enableVertexAttribArray(),能开启自然能够关闭，关闭的方法是 disableVertexAttribArray()，两个方法的参数都是顶点着色器程序中顶点变量的索引位置

编译着色器

createShader(shaderType)

创建着色器对象，参数是着色器类型,标记一个着色器程序会被 GPU 渲染管线上哪一个着色器执行，

gl.VERTEX_SHADER 表示该着色器程序编译后被顶点着色器执行
gl.FRAGMENT_SHADER 表示该着色器程序编译后被片元着色器执行

shaderSource(shaderObject, shaderSource)

把字符串形式的顶点着色器代码、片元着色器的代码分配给各自的着色器对象

compileShader(shaderSource)

作用是编译顶点着色器程序和片元着色器程序，通过参数 shaderSource 指定着色器程序源码源码，该参数的具体值是字符串格式着色器程序变量名

createProgram()

创建程序对象，程序对象存在的意义是为了实现 CPU 和 GPU 的通信，控制 GPU 着色器的工作状态，切换不同的着色器程序

attachShader(program,shaderObject)

绑定着色器对象到一个程序对象上，每个程序对象就关联了一组顶点着色器程序、片元着色器程序，第一个参数 program 表示目标程序对象，第二个参数 shaderObject 表示你要绑定的着色器对象。

linkProgram(program)

在执行 useProgram 方法之前，要先连接程序对象 program 的顶点和片元着色器程序,检查着色程序的错误。通过连接测试后，才能通过 useprogram 方法把着色器程序传递给 GPU，否则报错。

useProgram(program)

定义 useProgram()方法调用程序对象 program，执行 WebGL 绘制函数 drawArrays()的时候，WebGL 系统会把程序对象对应的顶点、片元着色器程序传递 GPU 渲染管线的顶点、片元着色器功能单元。同一时刻 GPU 只能配置一组顶点、片元着色器程序，也就是说如果你定义了多个程序对象，分别关联了一组顶点、片元着色器程序，不会同时传递给 GPU。在代码中 useProgram 的特点是当再次调用方法 useProgram，使用新的 program 程序对象作为新的参数，再次执行绘制函数的时候 CPU 会与 GPU 进行通信，给 GPU 传入新程序对象 program 对应的顶点、片元着色器程序，这时候就实现了 GPU 着色器程序的切换，每次切换都会耗费一定的硬件资源，可以简单的类比 CPU 线程的切换。一般复杂的场景都会编写多套着色器程序，放在文件中，供 WebGL 程序调用，比如有纹理贴图和没有纹理贴图的时候着色器程序就不同。

删除对象

deleteShader(shaderObject)

参数指定着色器对象变量名 shaderObject，定义要删除的着色器对象，如果已经执行 attachShader()方法把着色器对象绑在程序对象 program 上，系统不会立即执行 deleteShader()定义的删除操作，如果没有程序对象再使用本着色器对象，deleteShader()定义的删除操作就会执行，释放内存。

deleteProgram(program)

deleteProgram()方法的作用是删除程序对象，参数 program 是程序对象变量名，指定要删除的程序对象，如果已经使用方法 useProgram()调用了该程序对象，该方法在程序中不是立即执行，删除程序对象的原则是该程序对象 program 不再使用，所谓不再使用就是通过方法 useProgram(program)调用新的程序对象，了解 useProgram()用法可以知道，执行 useProgram()调用新的程序对象，原来的程序对象 program 不再使用。
