Openlayer【二】—— 绘制不同的点、线以及给其添加监听事件
接上篇：OpenLayer初始化
在openlayer当中，图层Layer与地图源Source是一对一的关系。当创建了一个图层Layer，相应的需要给图层添加地图源Source，然后将图层Layer添加到地图Map上，就可以得到我们想要的地图了
在Source当中主要包含以下三种Tile、Image、Vector
- ol.source.Tile对应的是瓦片数据源，现在网页地图服务中，绝大多数都是使用的瓦片地图，而OpenLayers 作为一个WebGIS引擎，理所当然应该支持瓦片。
- ol.source.Image对应的是一整张图，而不像瓦片那样很多张图，从而无需切片，也可以加载一些地图，适用于一些小场景地图。
- ol.source.Vector对应的是矢量地图源，点，线，面等等常用的地图元素(Feature)，就囊括到这里面了。
1、绘制点
1.1、绘制单个默认点
所以在这一步，我们首先需要创建一个Layer和Source对象，并且把layer加到地图上，最后再往source对象当中添加对应点对象就完成了点的绘制，这里的点（Point）对象需要添加给到source.Vector的Feature元素当中
import VectorLayer from "ol/layer/Vector";
import VectorSource from "ol/source/Vector";
const vectorSource = new VectorSource();
const vectorLayer = new VectorLayer({
source: vectorSource
});
this.map.addLayer(vectorLayer);
const marker = new Feature({
geometry: new Point([120, 20])
});
vectorSource.addFeature(marker);
如上代码就添加了一个点到地图上了，在官网可以看到new Point()构造需要传递两个参数，一个是点的位置，一个是对象的布局，其是一个可选参数，默认参数是ol.geom.GeometryLayout.XY，还可以设置为ol.geom.GeometryLayout.XYZ、ol.geom.GeometryLayout.XYM 或 ol.geom.GeometryLayout.XYZM，可以通过以下代码进行调整对象的布局
import { GeometryLayout } from 'ol/geom/Geometry';
var point = new Point([10, 20, 100]);
point.setLayout(GeometryLayout.XYZ);
1.2、绘制颜色填充的点
在Feature对象当中可以给整个对象统一设置样式，通过setStyle()，首先我们给点设置为圆形红色并且半径为6 单位（米）并且给圆的外面加上一个绿色宽度为3的边
marker.setStyle(
new Style({
image: new Circle({
radius: 6,
fill: new Fill({ color: "red" }),
stroke: new Stroke({
color: "green",
width: 3
})
})
})
);

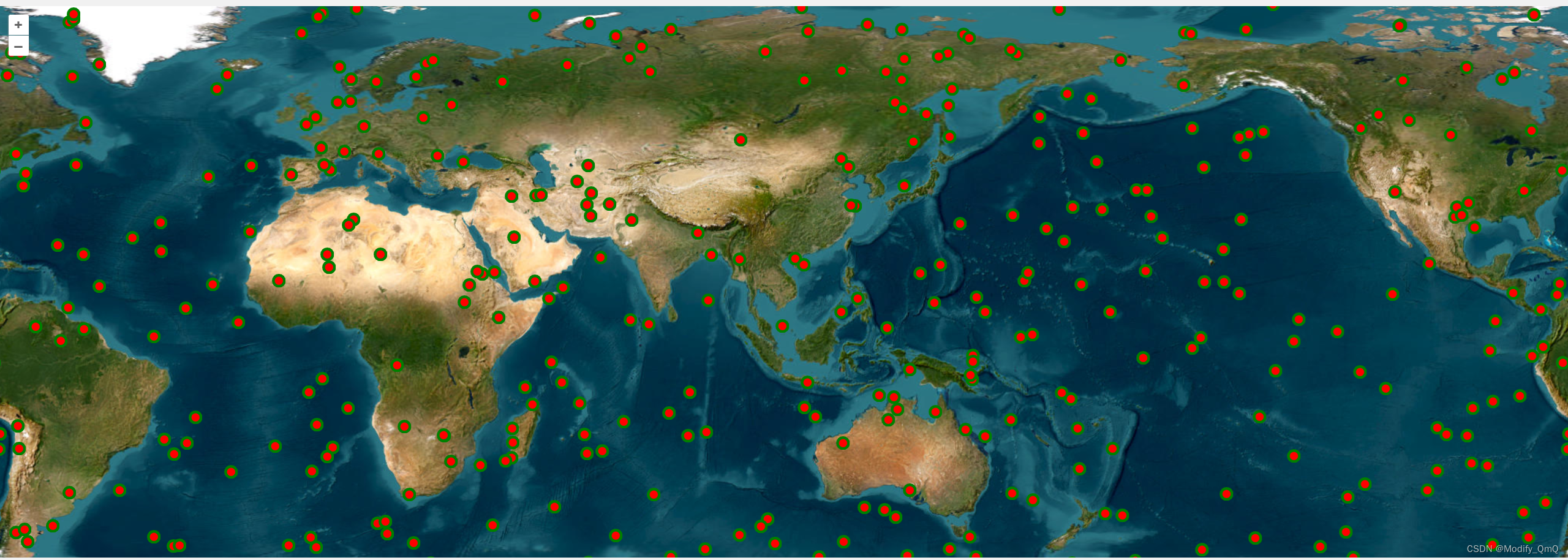

1.3、绘制多个点
只需要循环创建圆点之后，将圆通过addFeature方法添加进去即可
const vectorSource = new VectorSource();
const vectorLayer = new VectorLayer({
source: vectorSource
});
this.map.addLayer(vectorLayer);
for (let i = 0; i < 500; i++) {
const marker = new Feature({
geometry: new Point(this.getRandomCoordinate())
});
marker.setStyle(
new Style({
image: new Circle({
radius: 6,
fill: new Fill({ color: "red" }),
stroke: new Stroke({
color: "green",
width: 3
})
})
})
);
vectorSource.addFeature(marker);
}
/**
* 随机生成经纬度
*/
getRandomCoordinate() {
const minLon = -180; // 最小经度
const maxLon = 180; // 最大经度
const minLat = -90; // 最小纬度
const maxLat = 90; // 最大纬度
const lon = Math.random() * (maxLon - minLon) + minLon;
const lat = Math.random() * (maxLat - minLat) + minLat;
return [lon, lat];
}

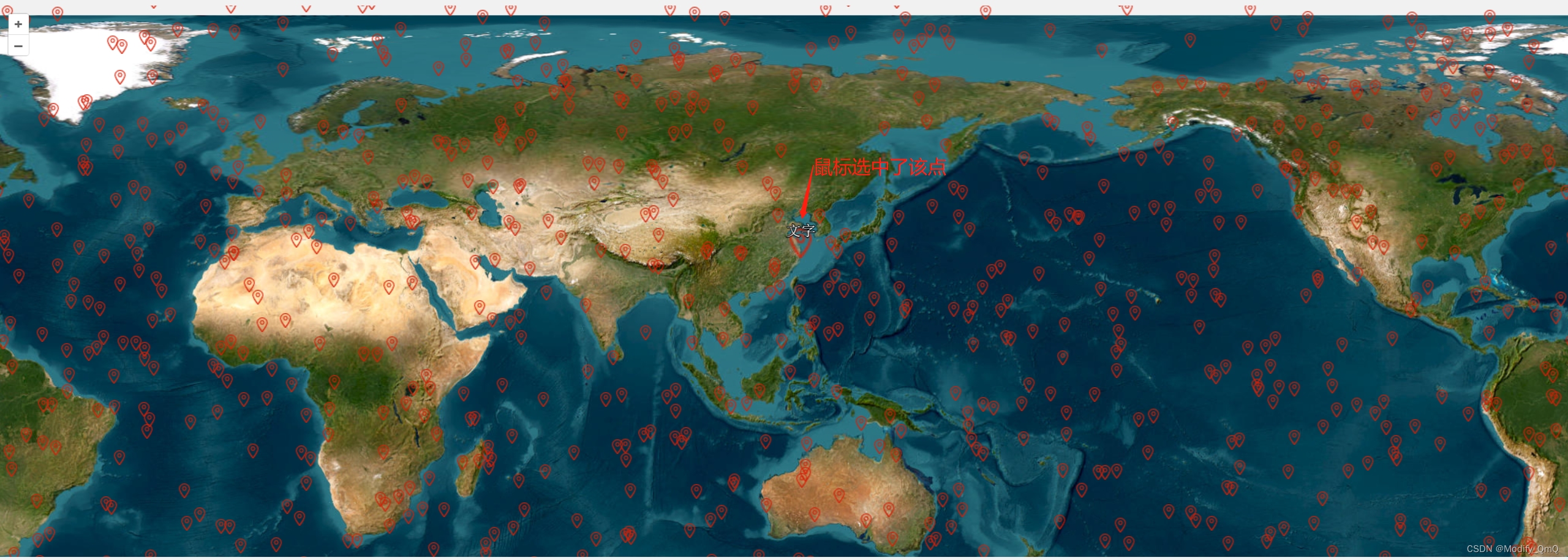

1.4、绘制图标点
绘制图标点只需要给style加上image的相关图标配置即可绘制图标到地图上，如下，这里的anchor表示图标的锚点（图标的中心位置）、opacity表示透明度、scale表示放大缩小层级，src指向对应的图标文件的位置、color表示图标的颜色（对图标进行着色）
marker.setStyle(
new Style({
image: new Icon({
anchor: [0.5, 1],
opacity: 1,
scale: 1,
src: require("./icon/point.png"),
color: 'green'
})
})
);
其中对Icon的属性可以参考官方文档：OpenLayers v8.2.0 API - 类：图标
1.5、给图标点加上文字
给图标加文字和前面设置图标一样，都是直接给style当中添加属性即可，这里添加的是text属性。这里的fill的color表示文字的填充颜色为白色、font属性可以设置文字大小和字体类型、text表示展示的文字内容、scale是一个数组表示横向(x)和纵向(y)的放大缩小层级、offsetX和offsetY分别表示文本在水平和垂直上的偏移量、最后的storke表示文字的描边
feature.setStyle(
new Style({
image: new Icon({
anchor: [0.5, 1],
opacity: 1,
scale: 1,
src: require("./icon/point.png"),
color: "green"
}),
text: new Text({
fill: new Fill({
color: "rgba(255,255,255,0.9)"
}),
font: "16px monospace",
text: "文字",
scale: [1, 1],
offsetY: -30,
stroke: new Stroke({ color: "rgba(0,0,0,0.9)", width: 2 })
})
})
);
这里对Text的属性可以参考官方文档：OpenLayers v8.2.0 API - 类：文本
1.6、鼠标移入和鼠标移出点事件监听
1.6.1、实现事件监听
在这里可以在给每一个Feature初始化好了之后通过map的pointermove事件（当鼠标在地图上进行移动时触发事件）用来监听，并且获取当前鼠标移动的位置是否包含了这个Feature对象，之后通过目标的featureTarget（地图监听得到的）和最开始初始化得到的进行对比，如果相同则表示鼠标移入到了当前图标，获取对应的样式scale（放大缩小的层级）设置为2即为放大一倍，不相同表示移出，设置会成原来的样式，
当然同理，这里我简化了样式的设置，如果给图标设置了文字的属性可以通过originalStyle.getText().setScale([2, 2])把字体也给放大一倍，其余的样式也同理如此进行设置即可。这样就给页面添加了一些交互事件使得页面看起来更加活泼一点。
let source = new VectorSource();
for (let i = 0; i < 10; i++) {
let feature = new Feature({
id: "ddss",
geometry: new Point(this.getRandomCoordinate())
});
feature.setStyle(
new Style({
image: new Icon({
scale: 1,
src: require("./icon/point.png")
})
})
);
this.map.on("pointermove", function(event) {
const featureTarget = this.forEachFeatureAtPixel(event.pixel, function(feature) {
return feature;
});
if (feature === featureTarget) {
// 鼠标进入
const originalStyle = feature.getStyle();
originalStyle.getImage().setScale(2);
feature.setStyle(originalStyle);
} else {
// 鼠标移出
const originalStyle = feature.getStyle();
originalStyle.getImage().setScale(1);
feature.setStyle(originalStyle);
}
});
source.addFeature(feature);
}
let layer = new VectorLayer({
opacity: 1
});
layer.setSource(source);
this.map.addLayer(layer);
1.6.2、上述实现存在的问题 —— n次监听
在这里其实乍一看这样子用来实现事件监听没什么问题，每一个点都给加上了监听事件，而且去页面上测试一下当鼠标移入移出图标的大小确实会发生变化。那问题究竟在哪呢？
大数据量的情况：
在上面只初始化了10个点到页面上，当初始化100个点呢？1000个点呢？10000个点呢？在里面是循环加上的监听事件，而这个监听事件是很消耗性能的，10个点100个点看起来还不卡，但是1000个点就明显会有卡顿了，当鼠标移入后要两三秒后才回放大，当10000个点整上去之后整个页面直接卡死了，这个时候就需要给这段代码进行优化了，如何优化这个呢？很显然只需要把监听事件挪出来，由10000次监听变成1次监听就好了，后面监听完之后再去判断给哪个图标去放大缩小也就只有n次循环的事了。用循环n次+1次监听来替换掉n次监听性能消耗一下子就被降下去了。
1.6.3、解决方案 —— 一次监听+n次循环
在前面去掉那个事件监听，在把图层Layer添加进去之后，再进行监听，实现如下，在移动的时候进行监听，在监听的时候获取到feature对象也就是单个点对象，之后遍历地图层级上所有的点进行相等匹配，如果满足条件则修改其大小、文字，反之还原成原始样式。
this.map.addLayer(layer);
this.map.on("pointermove", event => {
const featureTarget = this.map.forEachFeatureAtPixel(event.pixel, feature => {
return feature;
});
source.getFeatures().forEach(feature => {
const originalStyle = feature.getStyle();
if (feature === featureTarget) {
originalStyle.getImage().setScale(2);
originalStyle.getText().setScale([1, 1]);
featureTarget.setStyle(originalStyle);
} else {
console.log("鼠标移出");
originalStyle.getImage().setScale(1);
originalStyle.getText().setScale([0, 0]);
feature.setStyle(originalStyle);
}
});
});
2、绘制线
2.1、绘制单个默认线
绘制线和绘制点是一样一样的，就是将点对象换成线对象即可。这里的LineString就是线对象。实例化线对象和点对象也是一样，入参分别是一个坐标和一个布局。之后就是创建一个Source把线的Feature添加进去，再创建一个Layer添加到Source里面，最后将Layer线图层添加给到Map即可。这个的LineString对象的坐标可以添加多个，表示多个点连成的线。
let featureLine = new Feature({
geometry: new LineString([
[120,20],
[130,22],
[135,26]
])
});
let source = new VectorSource();
source.addFeature(featureLine);
let layer = new VectorLayer({ opacity: 1 });
layer.setSource(source);
this.map.addLayer(layer);
2.2、添加样式线
和前面给点添加样式一样，这里只需要给线加上Style也就是给线加上了样式，这里还可以直接把style加给Layer图层，那么这个图层下所有的线都会应用这个样式。
const vectorLayer = new VectorLayer({
source: new VectorSource(),
style: new Style({
stroke: new Stroke({
color: "red",
width: 2
})
})
});
这里的stroke对象可以参考官网：OpenLayers v8.2.0 API - 类：Stroke

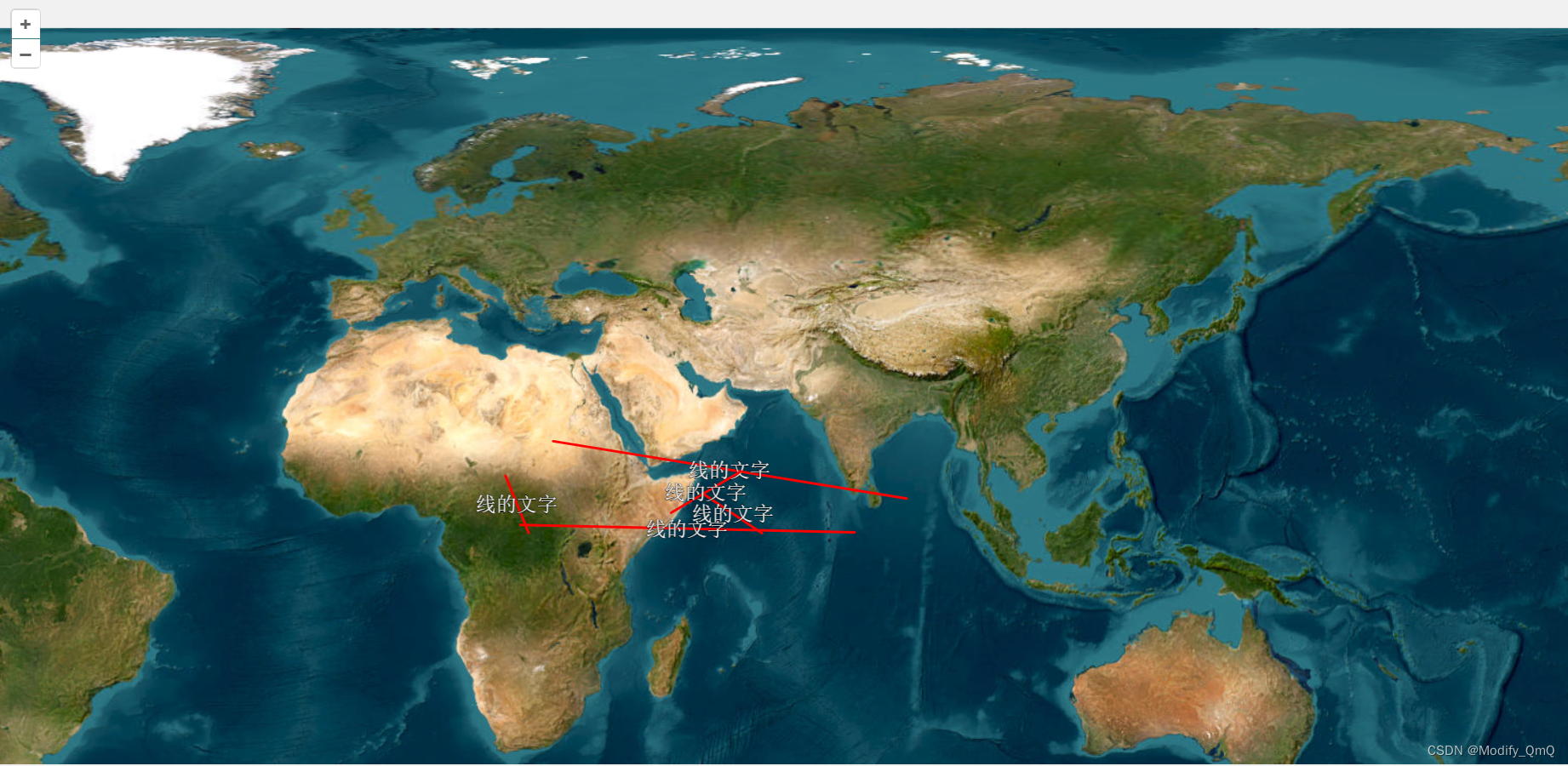

2.3、给线添加文字
同2.2一样把text属性添加到Style当中去，但是这里设置的样式是layer的，所以字是在图层上的，如果你需要吧字添加到线上面去，就需要在得到线的Feature对象featureLine，给他重新设置样式
text: new Text({
// 这里就省略了，和给点加的text属性一致
});
lineFeature.setStyle(
new Style({
stroke: new Stroke({...省略}),
text: new Text({
fill: new Fill({...省略})
})
);
2.4、选中线
在进行选中线的操作和上面选中点是一样的，可以直接沿用前面的方法进行操作。但是这里还可以通过Select对象用来判断线是否被选中的事件
import { Select } from 'ol/interaction'
import { pointerMove } from 'ol/events/condition';
const interaction = new Select({
condition: pointerMove, // 设置条件为鼠标移动
layers: [vectorLayer], // 设置监听的图层
style: function() {
const style = lineFeature.getStyle();
// 修改线的样式
const stroke = style.getStroke();
stroke.setWidth(5);
// 修改文字样式
const text = style.getText();
text.setScale([1, 1]);
// 返回新的样式
return new Style({
stroke,
text
});
}
});
// 将交互对象添加到地图上
this.map.addInteraction(interaction);
这里的Select对象用于选择矢量特征的交互。默认情况下，所选功能包括 样式不同，因此这种交互可用于视觉突出显示， 以及为其他操作选择功能。同样的在这里对于上面鼠标移入点事件也可以通过该方法进行实现，这里就不做说明了。
| 属性 | 说明 |
|---|---|
| condition | 设置监听事件，默认是singleClick单击事件，还可以设置以下事件 pointerMove：鼠标移动时触发事件。 singleClick：鼠标单击时触发事件。 dblclick：鼠标双击时触发事件。 pointerDown：鼠标按下时触发事件。 pointerUp：鼠标释放时触发事件。 pointerEnter：鼠标进入图层时触发事件。 pointerLeave：鼠标离开图层时触发事件。 pointerDrag：鼠标拖动时触发事件。 |
| layers | 从中选择要素的图层列表 |
| style | 所选要素的样式，未设置则使用默认样式 |
这里的Select对象可以参考官网：OpenLayers v8.2.0 API - 类：Select
