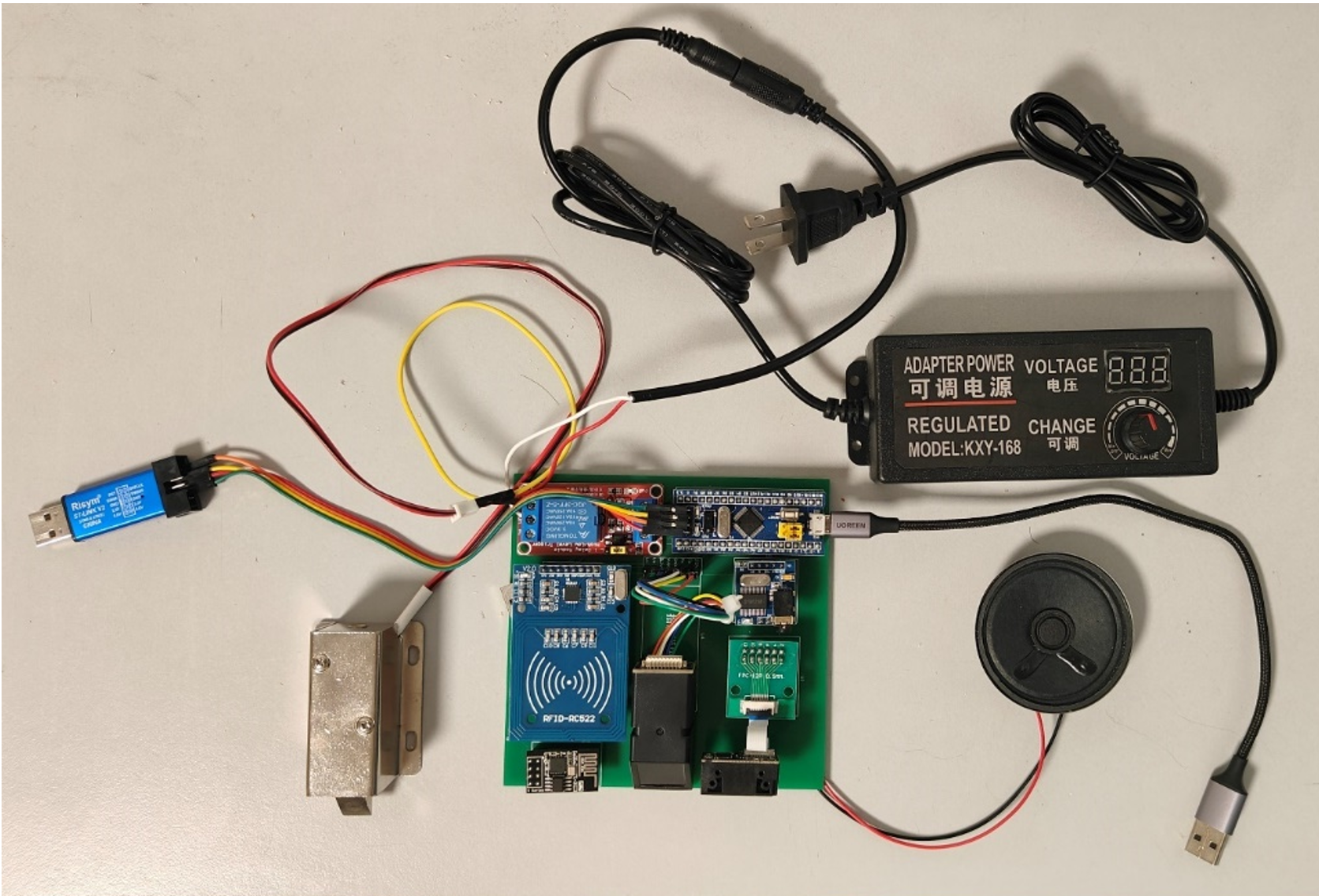

最终效果
门禁射频卡
二维码
门禁指纹
项目介绍
该项目是“物联网实验室监测控制系统设计(仿智能家居)”项目中的“门禁系统设计”子项目,前者还包括“物联网设计”、“环境监测设计”、“家电控制设计”和“小程序设计”等内容。本文只介绍“门禁”部分。

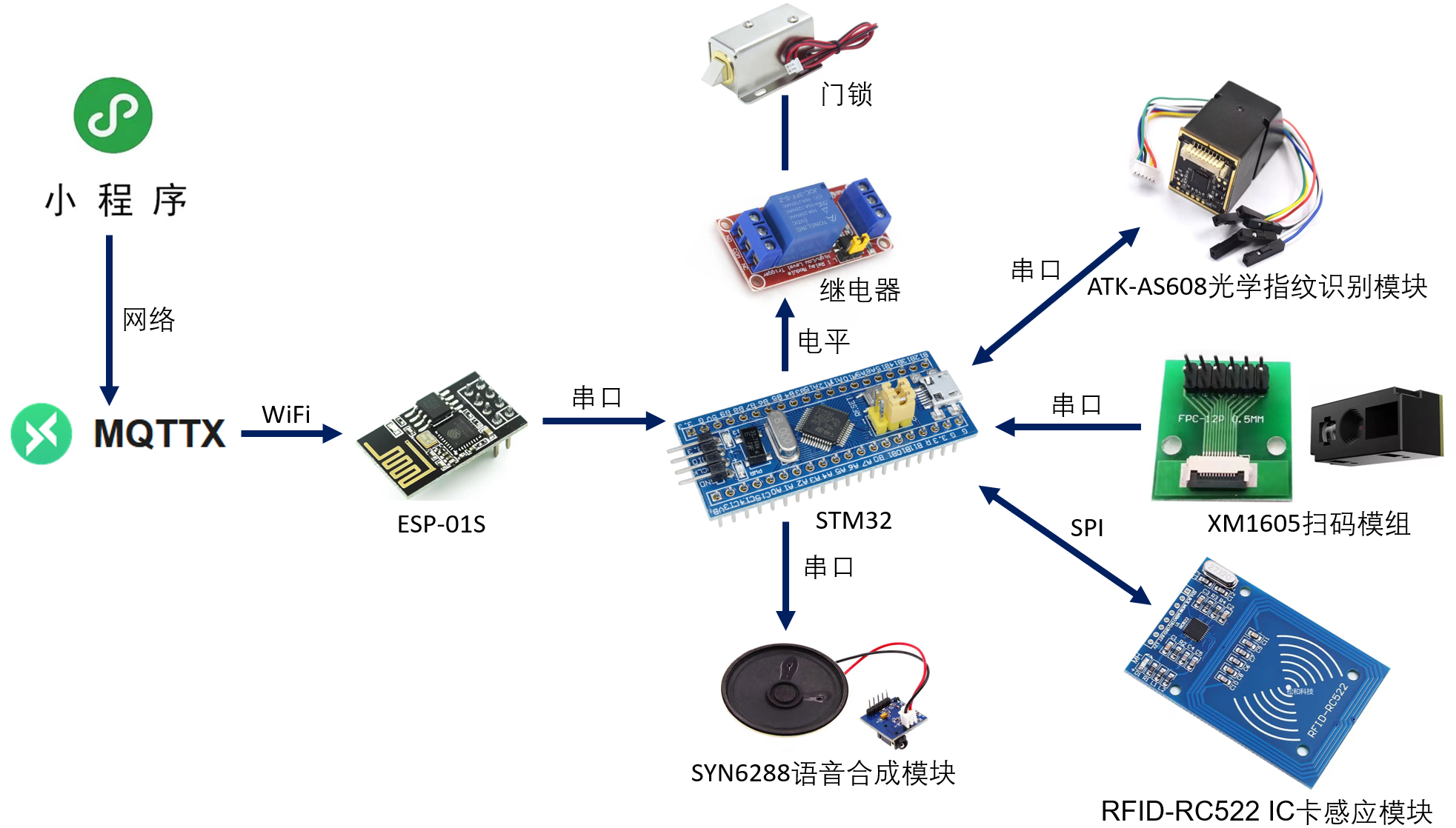

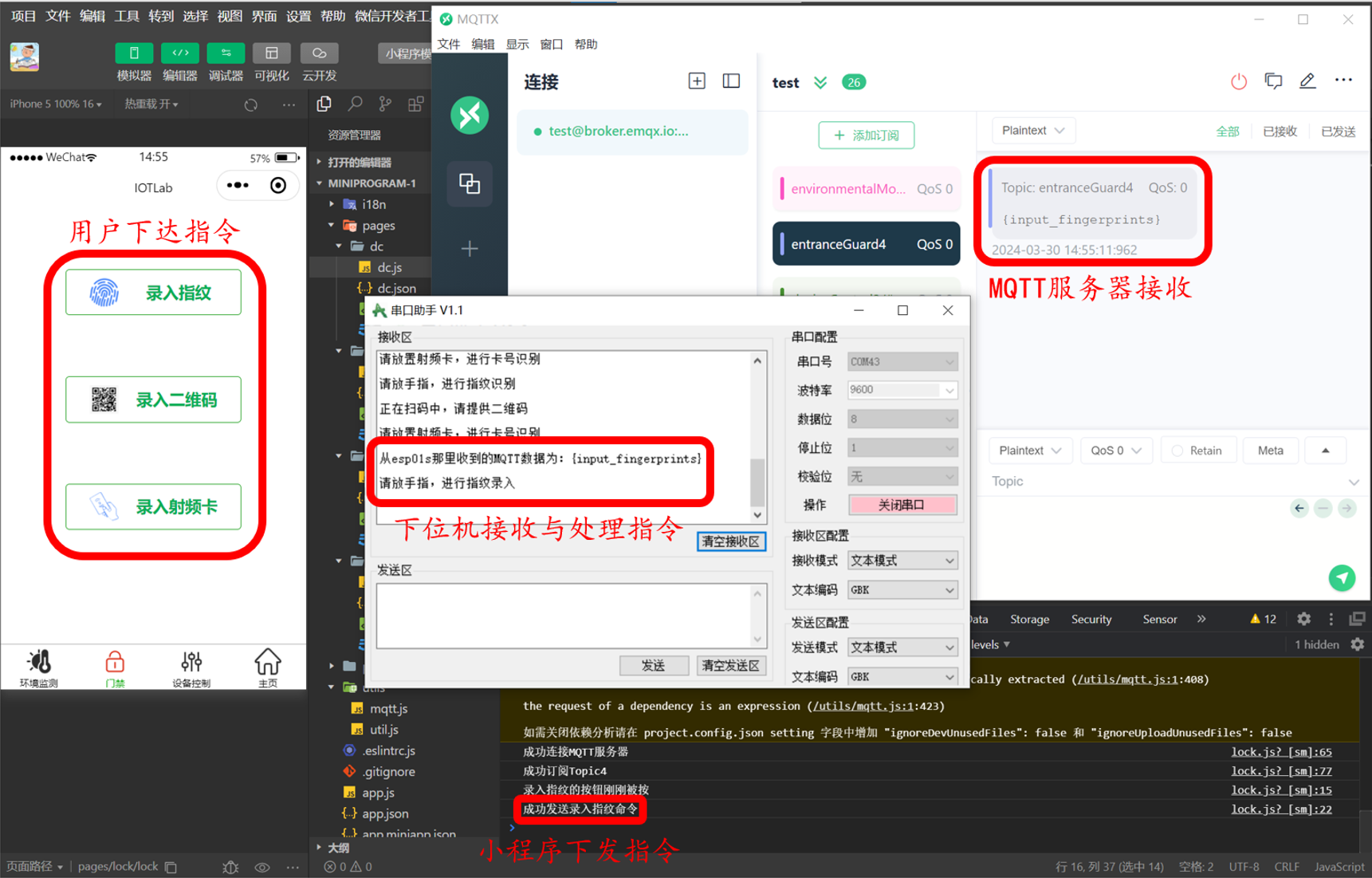

项目功能实现的大致思路为:当单片机接收到MQTT服务器传来的身份识别信息录入指令时,驱动指纹识别、射频卡识别或扫码模块进行相关的信息录入;未收到录入指令时,单片机会自动比对传入的身份信息,并依据比对结果控制门锁的开闭。
硬件设计
接线
STM32 |
ESP-01S |
AS608 |
XM1605 |
无源蜂鸣器 |
RFID-RC522 |
SYN6288 |
继电器 |
USB-TTL |
3.3 |
3V3 |
Vi(红线) Vt(绿线) |
2 |
3.3V |
VDD |
DC+ |
||
G |
GND |
GND(黑线) |
3 |
一个引脚 |
GND |
G |
DC- |
GND |
PA11 |
RST |
|||||||
PA6 |
MISO |
|||||||
PA7 |
MOSI |
|||||||
PA5 |
SCK |
|||||||
PA4 |
SDA |
|||||||
PB11 |
Tx(黄线) |
|||||||
PB10 |
Rx(白线) |
|||||||
PB1 |
WAK(蓝线) |
|||||||
PA10 |
TX |
|||||||
PA9 |
RX |
|||||||
PA3 |
5 |
|||||||
PA1 |
10 |
|||||||
9 |
另一个引脚 |
|||||||
PA2 |
RXD |
|||||||
PC15 |
IN |

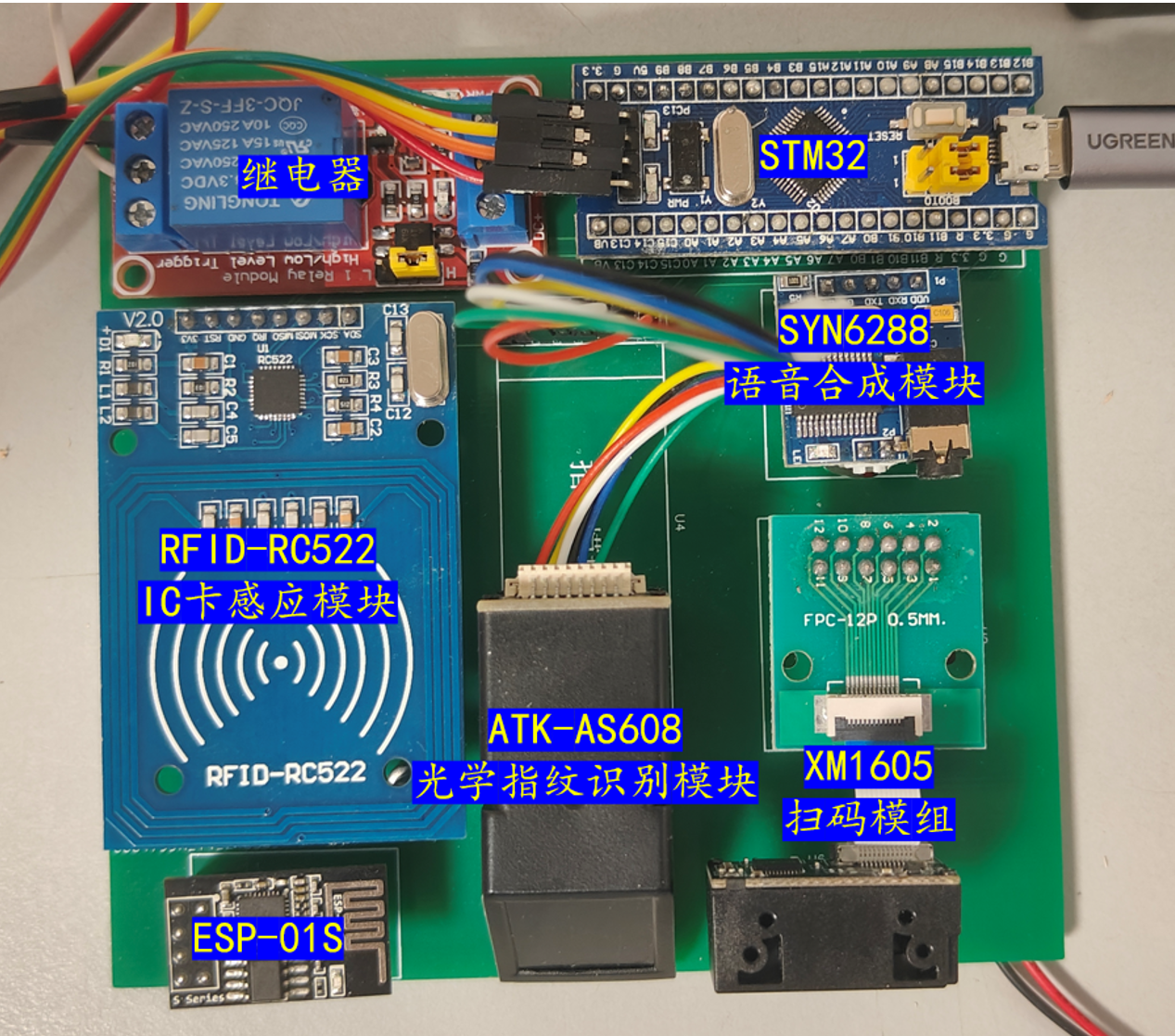

PCB设计
此电路板仅是为了代替杜邦线而已,上面只有引脚排座,而没有任何电子元件。
物联网实验室监测控制系统设计—基于STM32的物联网门禁系统设计 - 立创开源硬件平台
成本
STM32 |
ESP- 01S |
AS608 |
XM1605 套装 |
RFID- RC522 |
SYN6288 |
