前言

该方法适用于`激光`照射的背景图像，没有交叉，仅限一条曲线断裂检测

原始图像

原始图像越干净、简单，检测效果越好
原始图像越干净、简单，检测效果越好
原始图像越干净、简单，检测效果越好
原始图像越干净、简单，检测效果越好
在这里插入图片描述

预处理（很重要）`处理越好，检测越准确`

在这里插入图片描述
在图像预处理这里，对图像的噪声处理越干净越好，因为如何对于噪声点没有处理干净，对于后面的断点检测会出现巨大的误差。

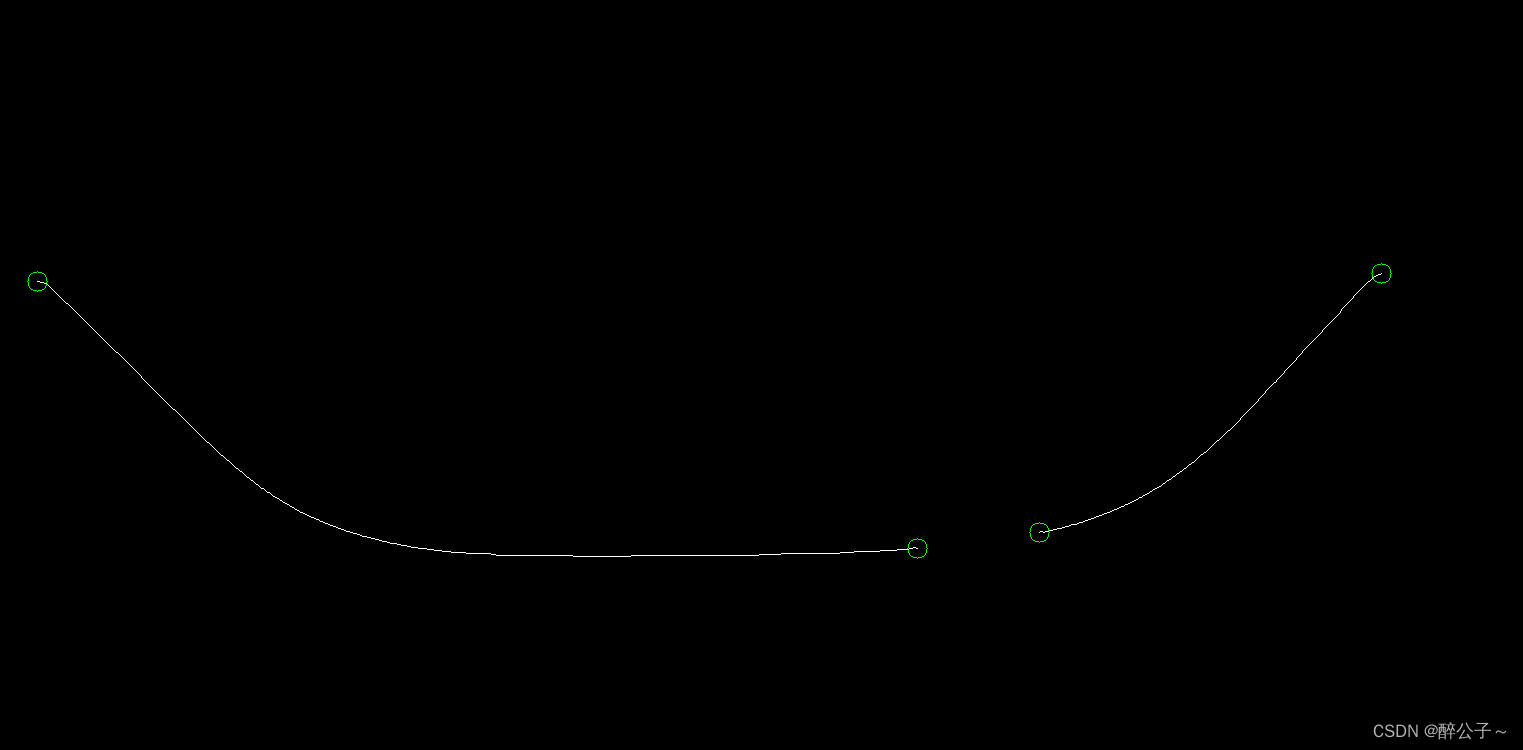

`端点`检测

在这里插入图片描述

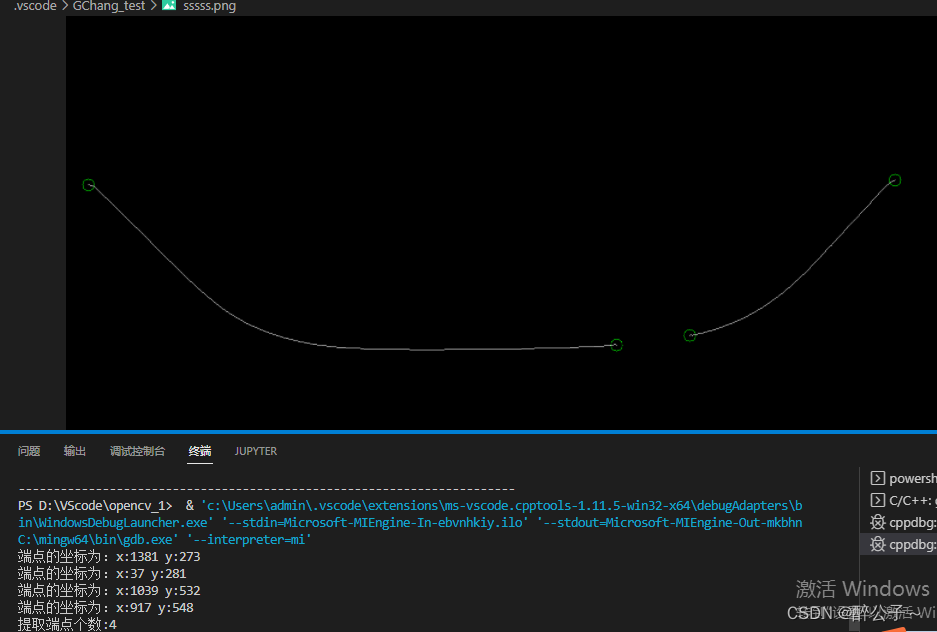

`断点`检测

在这里插入图片描述

端点的坐标为：x:1381 y:273
端点的坐标为：x:37 y:281
端点的坐标为：x:1039 y:532
端点的坐标为：x:917 y:548
提取端点个数:4

最后根据端点的位置，排除收尾端点，在进行端点两两配对，找出断点位置

完整代码

import cv2
from skimage import morphology
import numpy as np

img0 = cv2.imread('./silie/4232.jpg', 1)   # 读取图片
img = cv2.cvtColor(img0, cv2.COLOR_BGR2GRAY)
_,img = cv2.threshold(img, 30, 255, cv2.THRESH_BINARY)  # 二值化处理

ess = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (2,8
