VLAN 实验

VLAN 实验

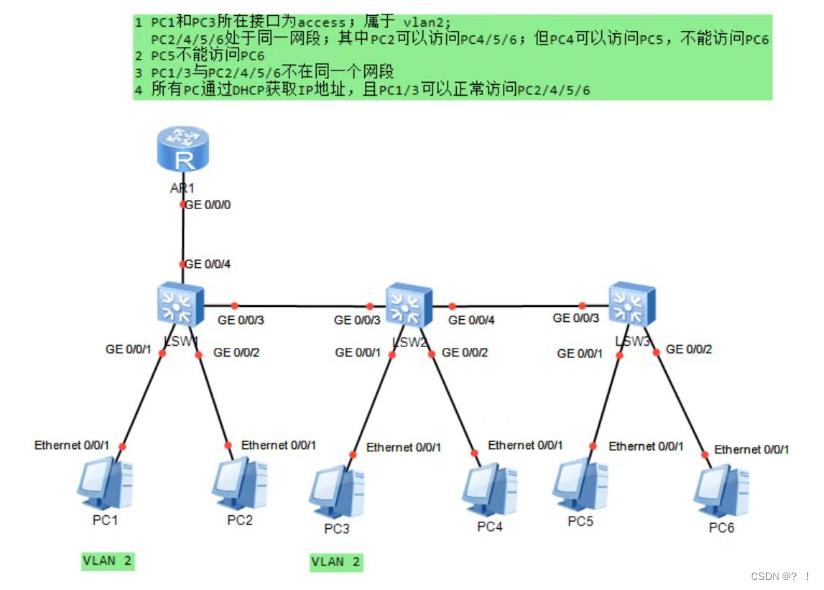

要求：

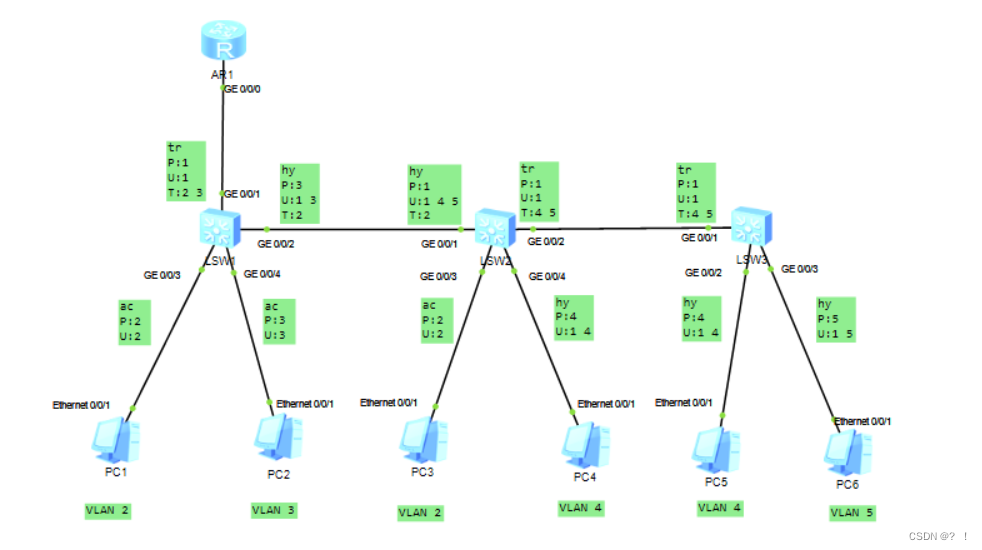

一、创建划分VLAN以及交换机的接口类型定义

交换机SW1中：

SW1：
[SW1]vlan batch 2 to 5 ---- 创建2到5的vlan

接口0/0/1：
[SW1-GigabitEthernet0/0/1]port link-type trunk  ---- 定义SW1连接路由器的接口为trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 ---- 允许带vid2和3的标签传输

接口0/0/2：
[SW1-GigabitEthernet0/0/2]port link-type hybrid --- 定义0/0/2接口为hybrid
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 3 --- 接口PVID为3
[SW1-GigabitEthernet0/0/2]port hybrid tagged vlan 2	 --- 允许vid2带标签通过
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 1 3 --- 允许vid1和3不带标签通过

接口0/0/3：
[SW1-GigabitEthernet0/0/3]port link-type access --- 定义0/0/3接口为access
[SW1-GigabitEthernet0/0/3]port default vlan 2 --- 允许vid2不带标签通过

接口0/0/4：
[SW1-GigabitEthernet0/0/4]port link-type access --- 定义0/0/4接口为access
[SW1-GigabitEthernet0/0/4]port default vlan 3 --- 允许vid3不带标签通过

交换机SW2中：

SW2：
[SW2]vlan batch 2 to 5

接口0/0/1：
[SW2-GigabitEthernet0/0/1]port link-type hybrid --- 定义0/0/1接口为hybrid
[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 1 --- 接口PVID为1
[SW2-GigabitEthernet0/0/1]port hybrid tagged vlan 2	--- 允许vid2带标签通过
[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 1 4 5 --- 允许vid1、4、5不带标签通过

接口0/0/2：
[SW2-GigabitEthernet0/0/2]port link-type trunk --- 定义0/0/2接口为trunk，默认PVID为1，允许vid1不带标签通过
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 4 5 --- 允许vid4、5带标签通过

接口0/0/3：
[SW2-GigabitEthernet0/0/3]port link-type access --- 定义0/0/3接口为access
[SW2-GigabitEthernet0/0/3]port default vlan 2 --- 允许vid2不带标签通过

接口0/0/4：
[SW2-GigabitEthernet0/0/4]port link-type hybrid --- 定义0/0/4接口为hybrid
[SW2-GigabitEthernet0/0/4]port hybrid pvid vlan 4 --- 接口PVID为4
[SW2-GigabitEthernet0/0/4]port hybrid untagged vlan 1 4 --- 允许vid1、4不带标签通过

交换机SW3中：

SW3：
[SW3]vlan batch 2 to 5

接口0/0/1：
[SW3-GigabitEthernet0/0/1]port link-type trunk --- 定义0/0/1接口为trunk，默认PVID为1，允许vid1不带标签通过
[SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 4 5 --- 允许vid4、5带标签通过

接口0/0/2：
[SW3-GigabitEthernet0/0/2]port link-type hybrid --- 定义0/0/2接口为hybrid
[SW3-GigabitEthernet0/0/2]port hybrid pvid vlan 4 --- 接口PVID为4
[SW3-GigabitEthernet0/0/2]port hybrid untagged vlan 1 4 --- 允许vid1、4不带标签通过

接口0/0/3：
[SW3-GigabitEthernet0/0/3]port link-type hybrid --- 定义0/0/3接口为hybrid
[SW3-GigabitEthernet0/0/3]port hybrid pvid vlan 5 --- 接口PVID为5
[SW3-GigabitEthernet0/0/3]port hybrid untagged vlan 1 5 --- 允许vid1、5不带标签通过

二、配置路由器R1，开启DHCP

配置r1中0/0/0子接口地址并划分vid，开启子接口的arp广播：
子接口0/0/0.1：
[r1-GigabitEthernet0/0/0.1]ip add 12.1.1.1 24
[r1-GigabitEthernet0/0/0.1]dot1q  termination vid 2
[r1-GigabitEthernet0/0/0.1]arp broadcast enable

子接口0/0/0.2：
[r1-GigabitEthernet0/0/0.2]ip add 13.1.1.1 24
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 3
[r1-GigabitEthernet0/0/0.2]arp broadcast enable

开启DHCP服务：
[r1]dhcp enable

配置ip地址池：
[r1]ip pool one --- 创建IP地址池one
[r1-ip-pool-one]network 12.1.1.0 mask 24 --- 在地址池内放置12.1.1.0网段，掩码为24位
[r1-ip-pool-one]gateway-list 12.1.1.1 --- 指定12.1.1.0的网关
[r1-ip-pool-one]dns-list 114.114.114.114 --- 指定该网段的dns服务器

[r1]ip pool two --- 创建IP地址池two
[r1-ip-pool-two]network 13.1.1.0 mask 24 --- 在地址池内放置13.1.1.0网段，掩码为24位
[r1-ip-pool-two]gateway-list 13.1.1.1 --- 指定13.1.1.0的网关
[r1-ip-pool-two]dns-list 8.8.8.8 --- 指定该网段的dns服务器

告诉的子接口：
[r1-GigabitEthernet0/0/0.1]dhcp select global

[r1-GigabitEthernet0/0/0.2]dhcp select global

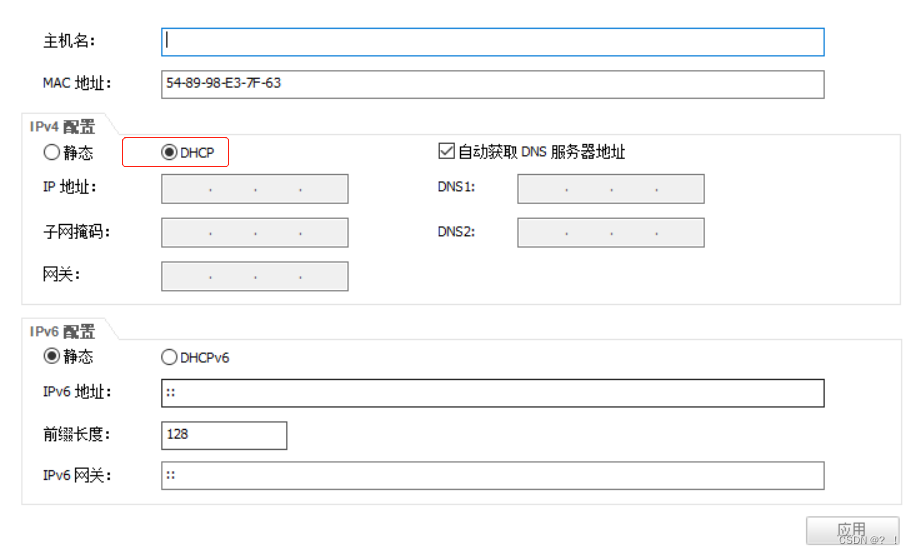

三、开启PC端的DHCP服务并查看DHCP获取的地址

DHCP服务获取的地址信息：

PC>ipconfig

IPv4 address......................: 12.1.1.254 --- PC1的地址
IPv4 address......................: 13.1.1.254 --- PC2的地址
IPv4 address......................: 12.1.1.253 --- PC3的地址
IPv4 address......................: 13.1.1.253 --- PC4的地址
IPv4 address......................: 13.1.1.252 --- PC5的地址
IPv4 address......................: 13.1.1.251 --- PC6的地址

四、测试网络通达情况

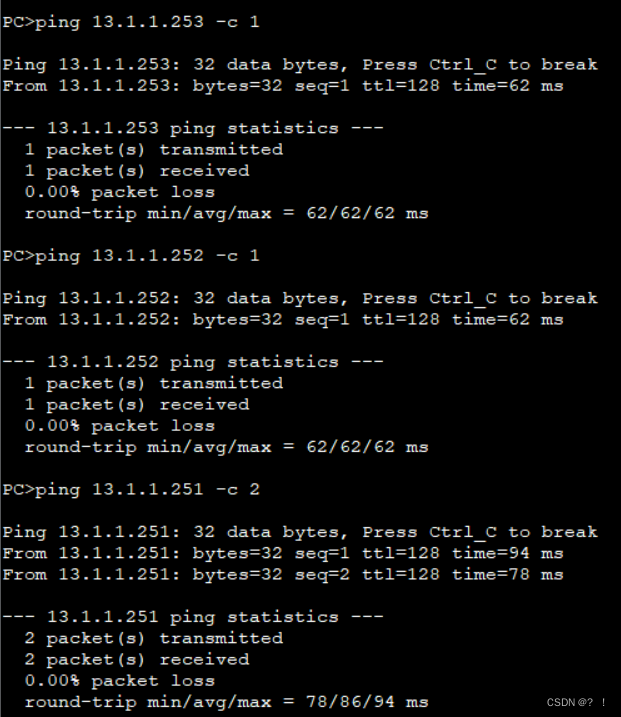

PC1上测试：

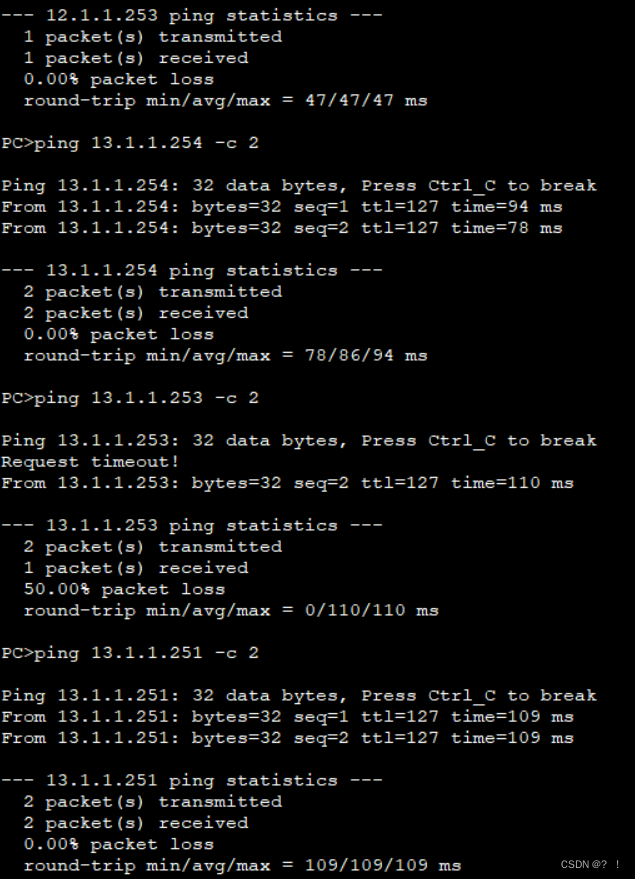

PC2上测试：

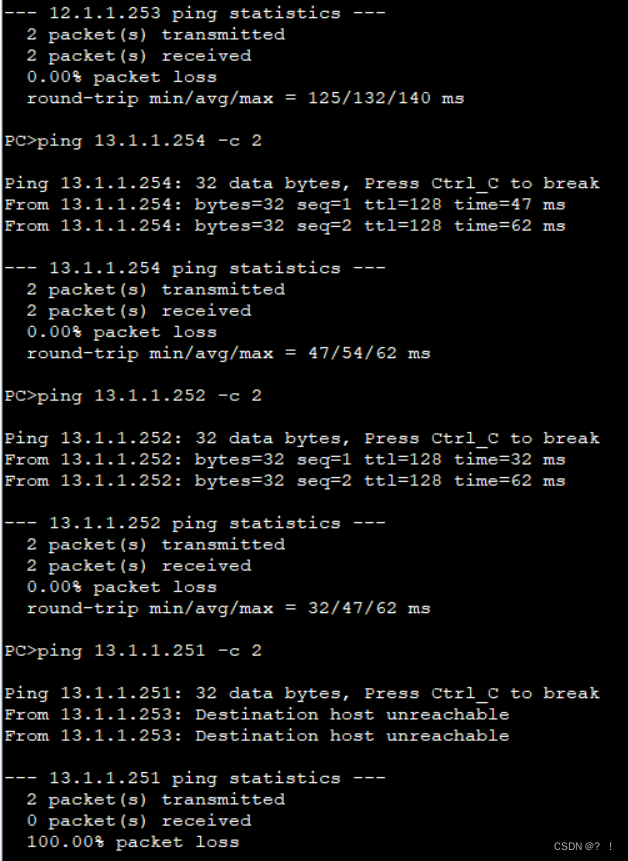

PC4上测试：
