辐射度量学

WHY

Whitted Style的光线追踪用的也是Blinn-Phong模型做的光照着色，而这个模型没有考虑到光照是如何衰减的。

What

辐射度量学可以精确得到光照的结果

  • 精确描述光和物体表面的作用
  • 基于几何光学(不考虑波动性)

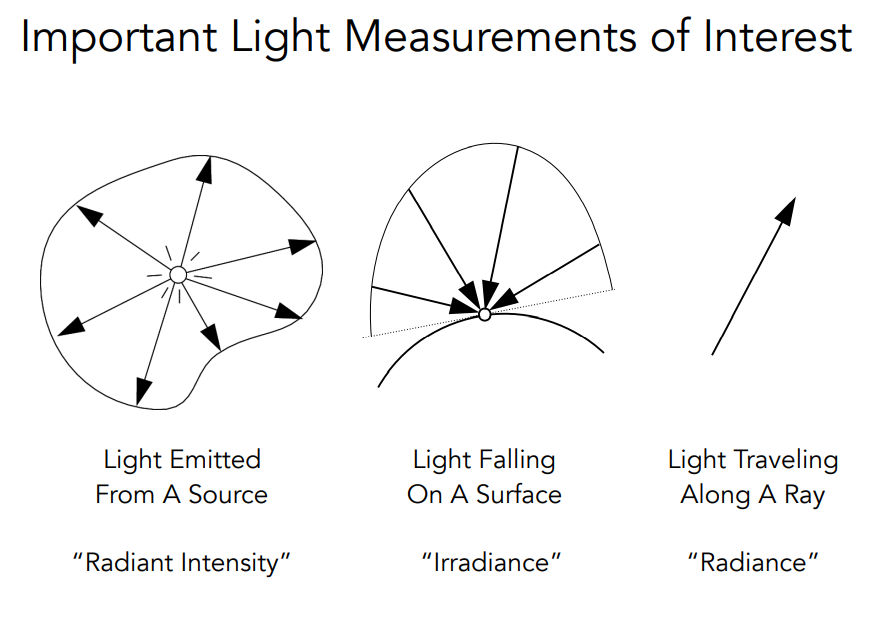

  • 定义了Radiant flux、intensity、irradiance、radiance。
定义
image-20220322151323496

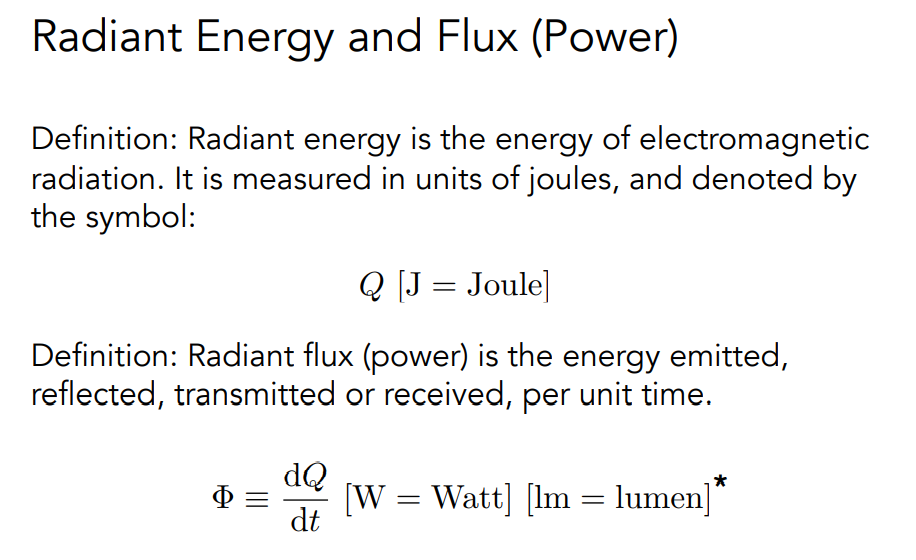

Radiant flux可以类比为功率、亮度、光通量。

image-20220322151548127

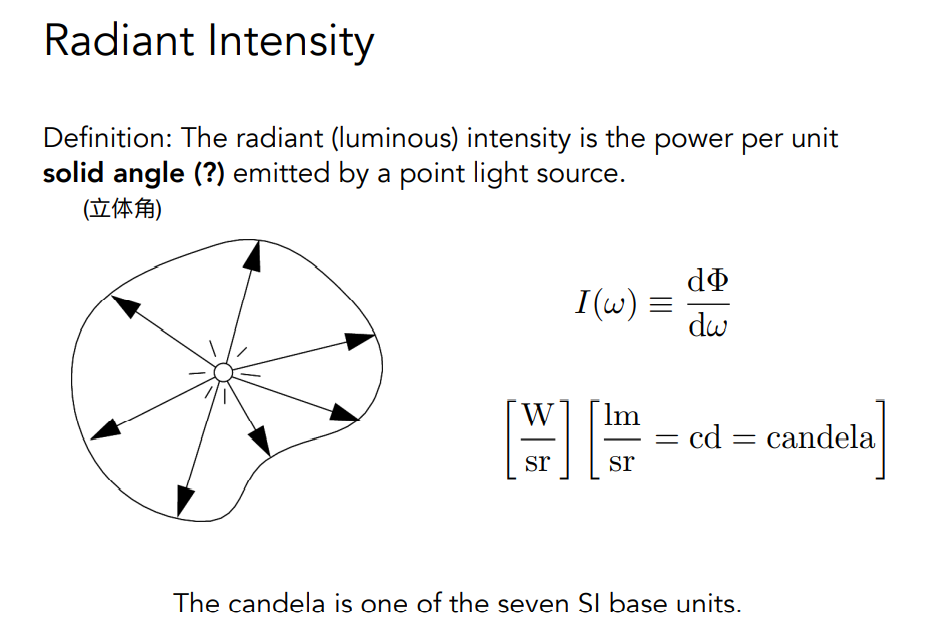

Radiant Intensity

image-20220322151816361

立体角为球面面积除以半径的平方。球面有4pai立体角。

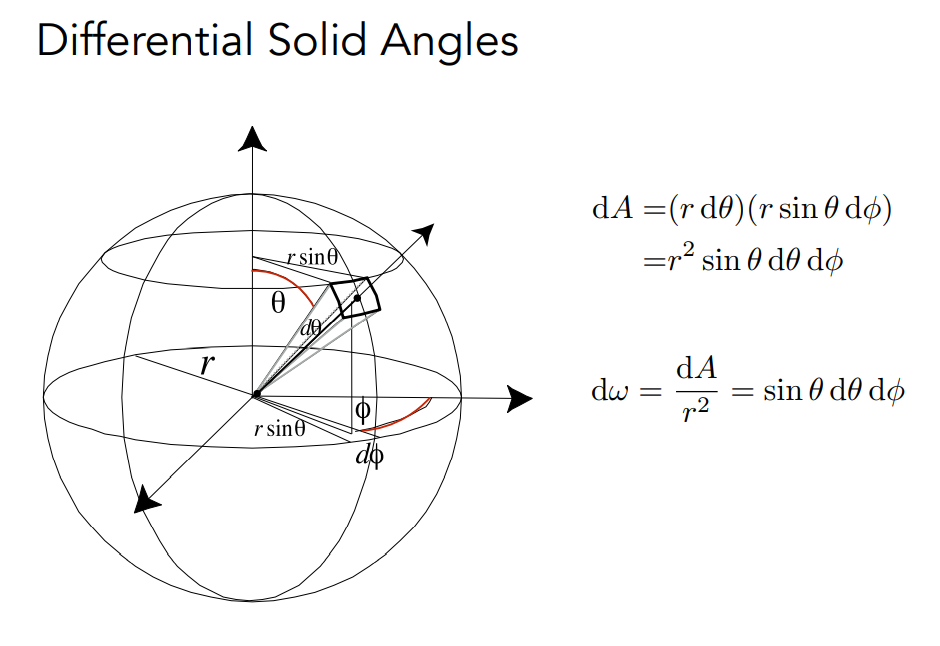

单位立体角

image-20220322152424669

各项同性的点光源

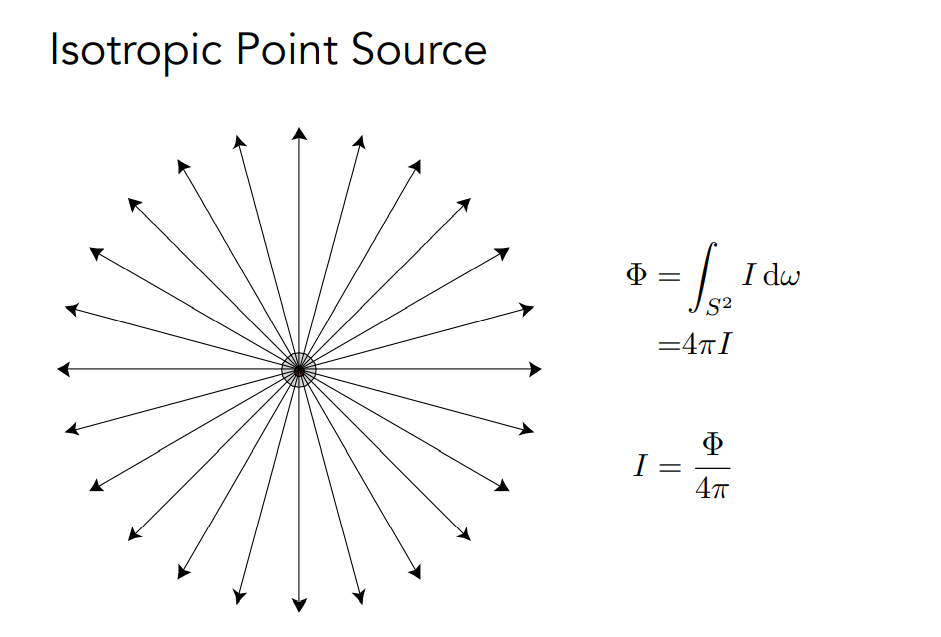

image-20220322152804552

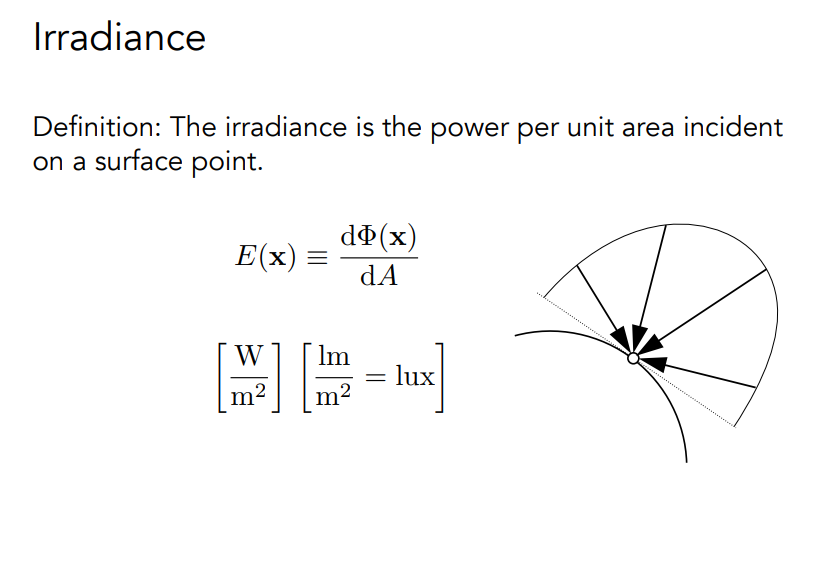

Irradiance

image-20220329154226472

面积必须与光线垂直。随着距离增加，Irradiance按照距离平方衰减。

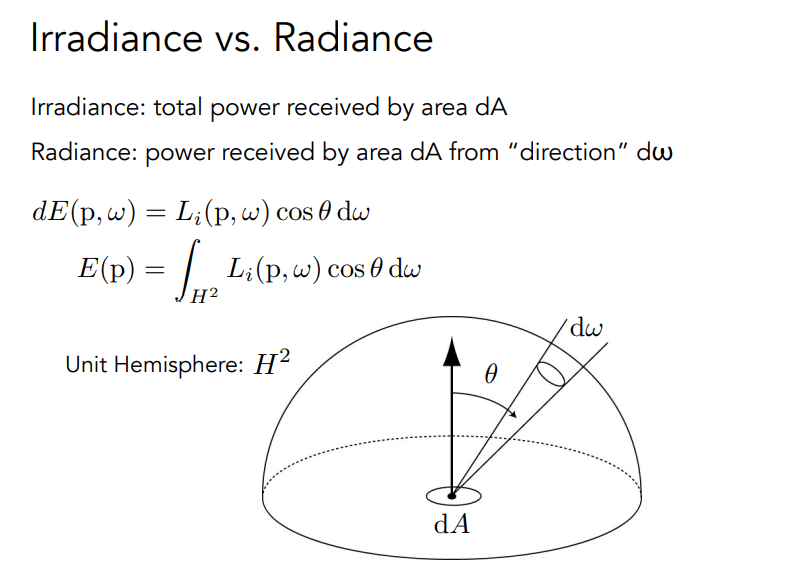

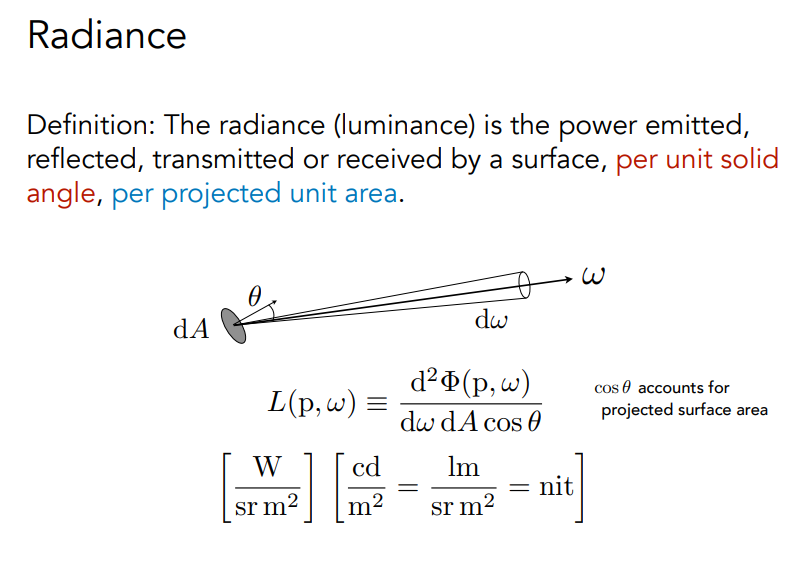

Radiance

image-20220329155010904

image-20220329155504895

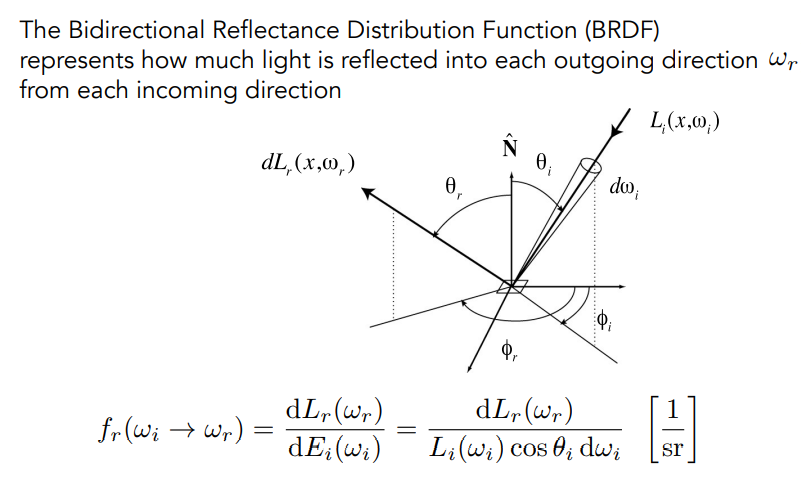

BRDF(Bidirectional Reflectance Distribution Function)

image-20220329160547072

可以将所有入射方向的光积分，通过BRDF计算出某一个出射方向的能量。

image-20220329164713293 image-20220329164732614

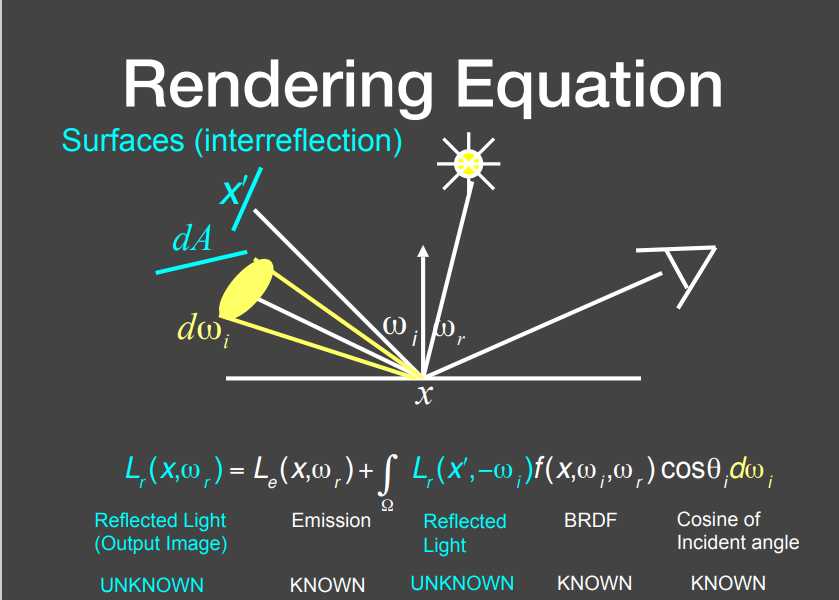

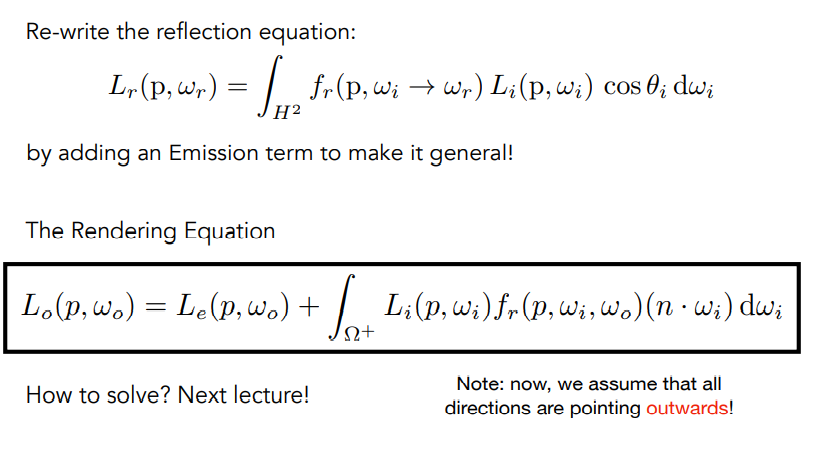

考虑平面本身也要发射能量，得到渲染方程。

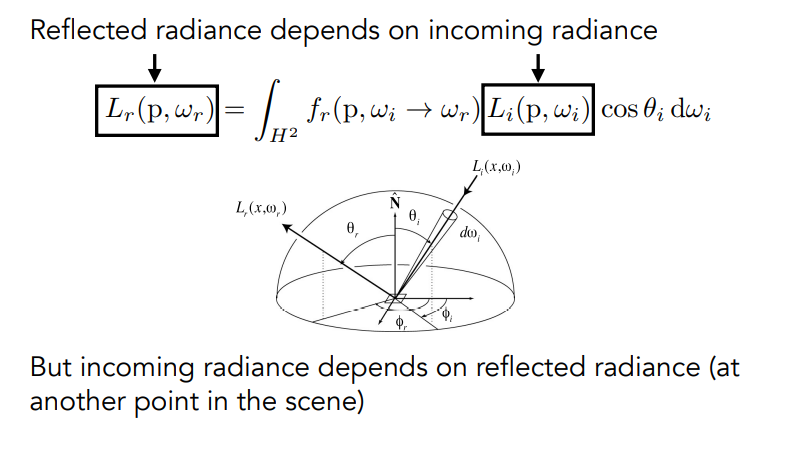

反射方程

image-20220329165332237

为了计算方便，Wi作为入射角是假定从平面向外的（如果朝内，法线和wi是钝角），就是和入射角成反向，同理，为了计算别的平面的反射角度wi要取负号，表示朝内。

image-20220329170822915 image-20220329170953781

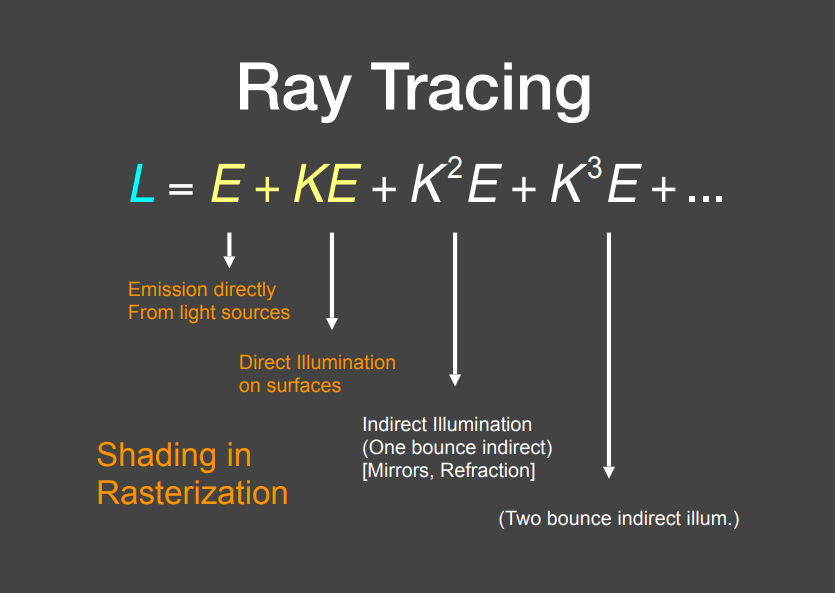

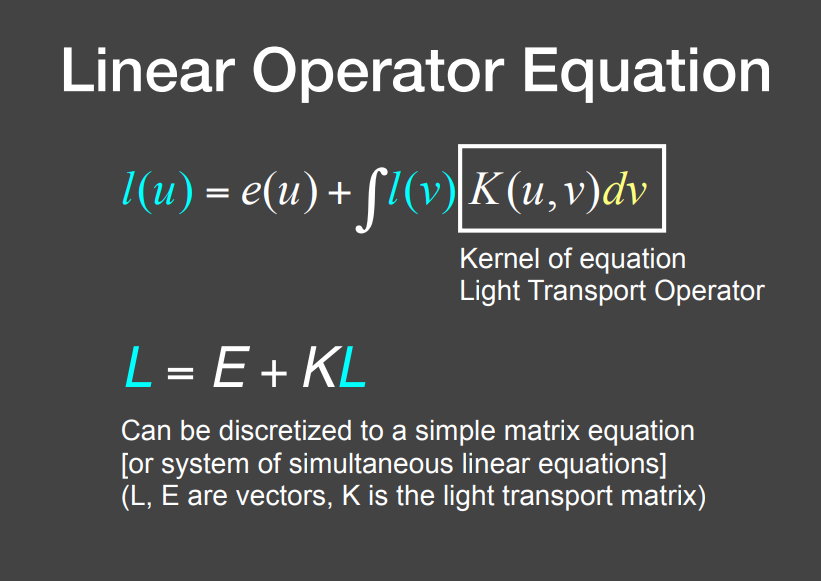

全局光照就是直接光照（一次弹射）和间接光照的总和。光栅化只能做直接光照（将物体投影到屏幕上）和直接看到从光源的光（将光源投影到屏幕上）。

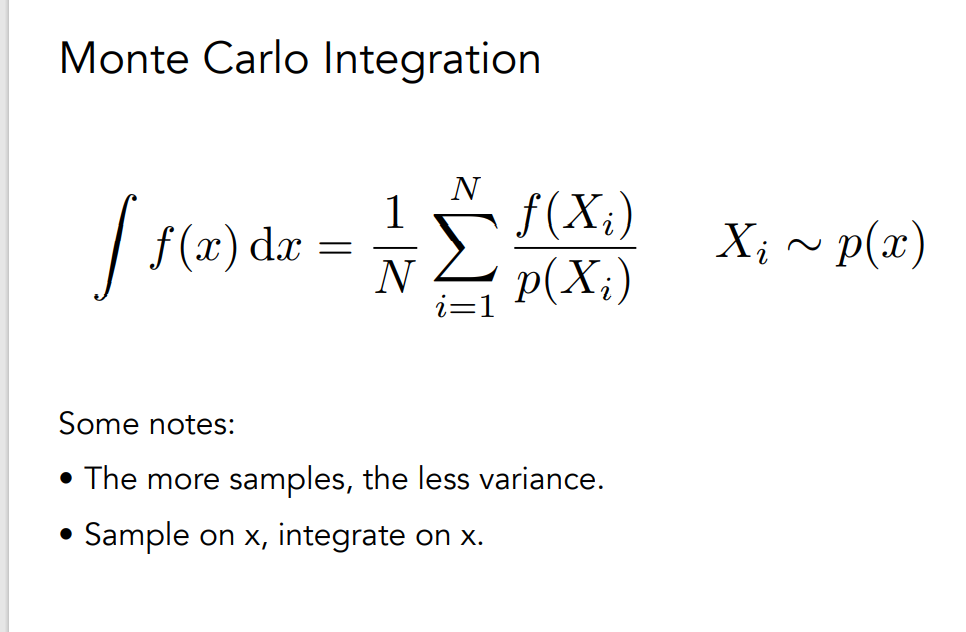

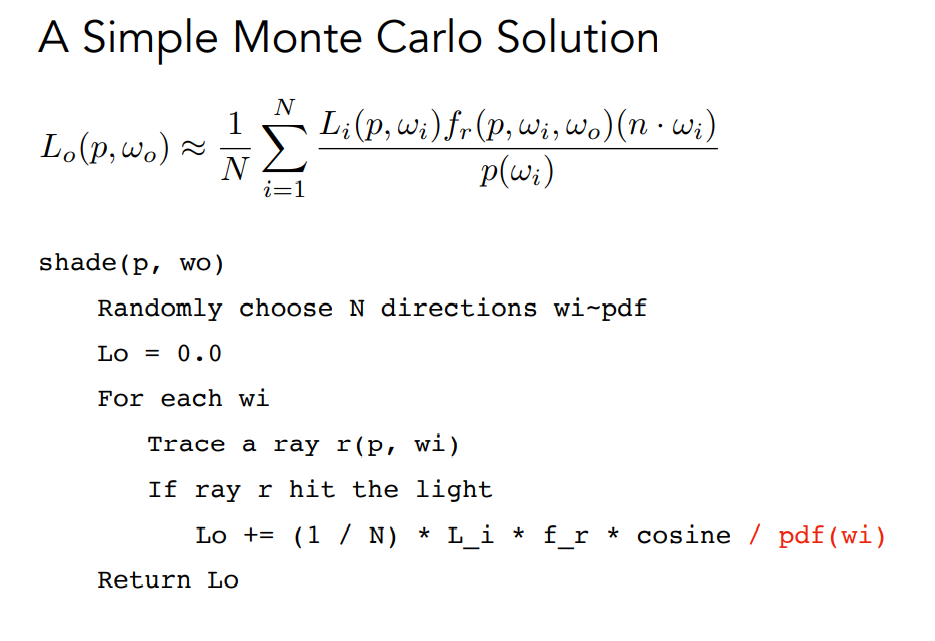

蒙特卡洛积分

image-20220401160134471
Whitted-Style Ray Tracing存在的问题
  • 只考虑镜面反射和折射
  • 在漫反射表面停止反射

仅仅考虑直接光照的路径追踪

image-20220401165628426

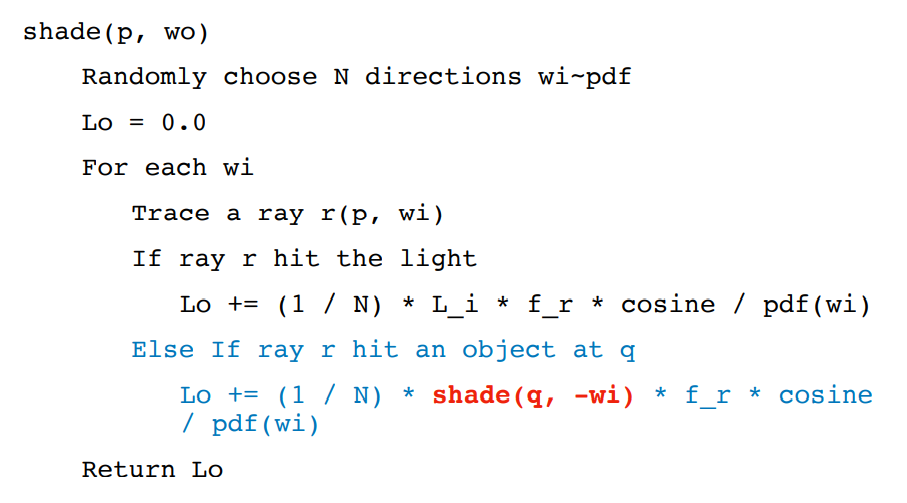

递归的路径追踪

image-20220401170821143

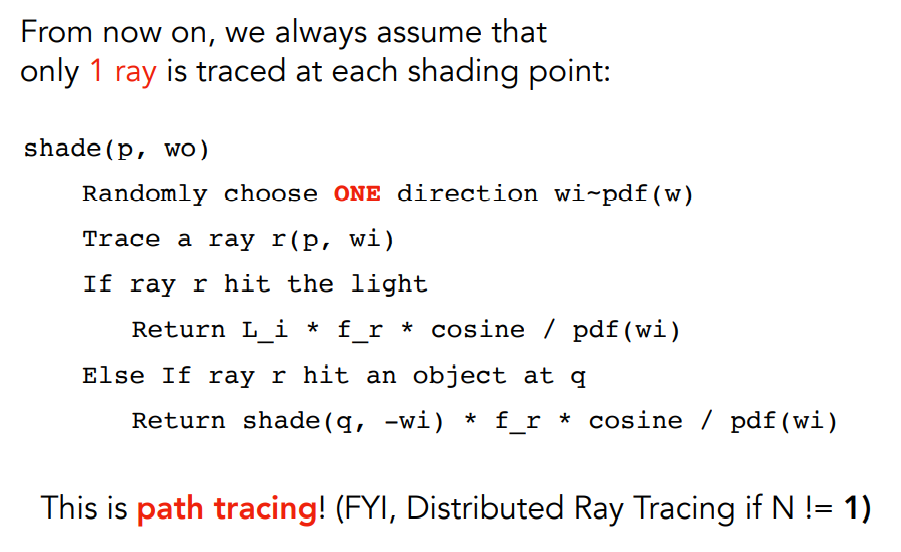

会产生指数爆照问题。解决方法是将底数变为1。

image-20220401171004317

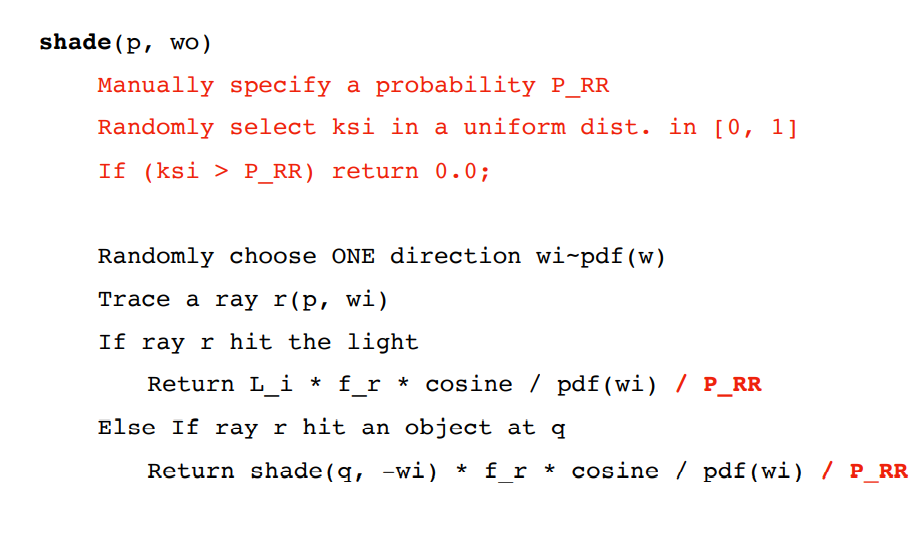

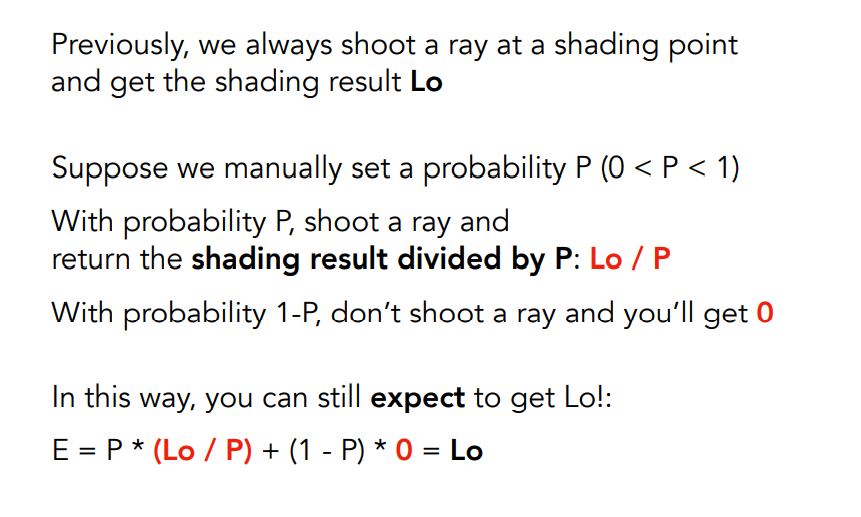

递归必须需要终止条件，但设置终止条件会使能量损失，所以引入俄罗斯轮盘赌博。

image-20220401172200068

​

image-20220401172611465
采样光源：提高渲染效率，降低SSP

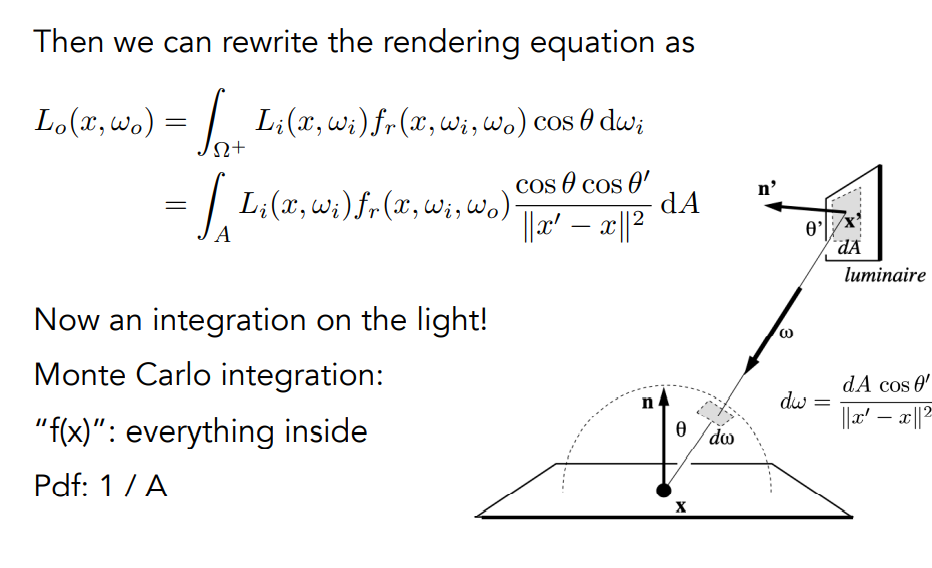

这种算法会出现低采样率时走样问题，原因是均匀采样的情况下，许多光线产生了浪费，所以需要变换积分区域，对光源进行采样。

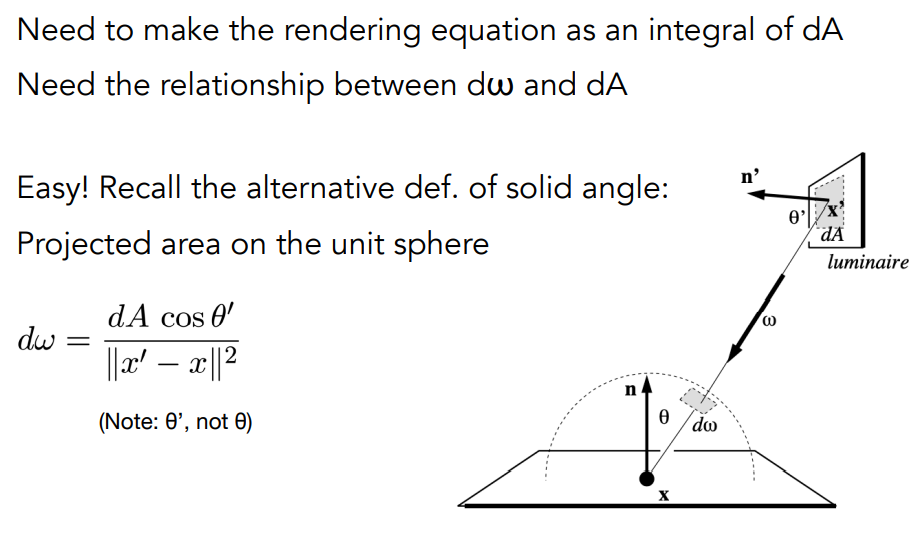

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AbZtDJta-1648990576253)(https://cdn.jsdelivr.net/gh/code-gx/photo/202204011738532.png)]

image-20220401174215408

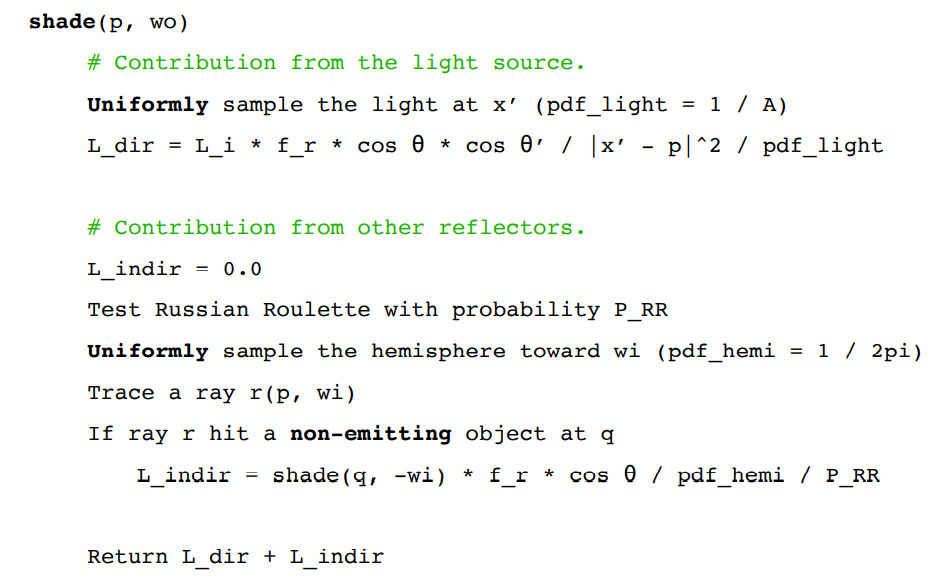

把一个像素的颜色贡献分为两部分：

  • 来自光源直接光，按照上面的方法对光源进行采样，没有多次弹射并且不需要RR。
  • 来自周围物体的间接光，用RR来解决多次弹射问题。
image-20220401174240158

对光源采样时，如果采样点和光源之间被挡住，就不计算该光线。### 辐射度量学

WHY

Whitted Style的光线追踪用的也是Blinn-Phong模型做的光照着色，而这个模型没有考虑到光照是如何衰减的。

What

辐射度量学可以精确得到光照的结果

  • 精确描述光和物体表面的作用
  • 基于几何光学(不考虑波动性)
  • 定义了Radiant flux、intensity、irradiance、radiance。
定义
image-20220322151323496

Radiant flux可以类比为功率、亮度、光通量。

image-20220322151548127

Radiant Intensity

image-20220322151816361

立体角为球面面积除以半径的平方。球面有4pai立体角。

单位立体角

image-20220322152424669

各项同性的点光源

image-20220322152804552

Irradiance

image-20220329154226472

面积必须与光线垂直。随着距离增加，Irradiance按照距离平方衰减。

Radiance

image-20220329155010904

image-20220329155504895

BRDF(Bidirectional Reflectance Distribution Function)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rtDQjhRY-1648990576698)(https://cdn.jsdelivr.net/gh/code-gx/photo/202203291605109.png)]

可以将所有入射方向的光积分，通过BRDF计算出某一个出射方向的能量。

image-20220329164713293 image-20220329164732614

考虑平面本身也要发射能量，得到渲染方程。

反射方程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9WG09QKW-1648990576698)(https://cdn.jsdelivr.net/gh/code-gx/photo/202203291653269.png)]

为了计算方便，Wi作为入射角是假定从平面向外的（如果朝内，法线和wi是钝角），就是和入射角成反向，同理，为了计算别的平面的反射角度wi要取负号，表示朝内。

image-20220329170822915 image-20220329170953781

全局光照就是直接光照（一次弹射）和间接光照的总和。光栅化只能做直接光照（将物体投影到屏幕上）和直接看到从光源的光（将光源投影到屏幕上）。

蒙特卡洛积分

image-20220401160134471
Whitted-Style Ray Tracing存在的问题
  • 只考虑镜面反射和折射
  • 在漫反射表面停止反射

仅仅考虑直接光照的路径追踪

image-20220401165628426

递归的路径追踪

image-20220401170821143

会产生指数爆照问题。解决方法是将底数变为1。

image-20220401171004317

递归必须需要终止条件，但设置终止条件会使能量损失，所以引入俄罗斯轮盘赌博。

image-20220401172200068

​

image-20220401172611465
采样光源：提高渲染效率，降低SSP

这种算法会出现低采样率时走样问题，原因是均匀采样的情况下，许多光线产生了浪费，所以需要变换积分区域，对光源进行采样。

image-20220401173812499

image-20220401174215408

把一个像素的颜色贡献分为两部分：

  • 来自光源直接光，按照上面的方法对光源进行采样，没有多次弹射并且不需要RR。
  • 来自周围物体的间接光，用RR来解决多次弹射问题。
image-20220401174240158

对光源采样时，如果采样点和光源之间被挡住，就不计算该光线。
