读取AT24C02 时 发现 先写在读 时 读取的数据永远是255

但是下次开机时又能读取到一次正确的数据

本以为是芯片坏了

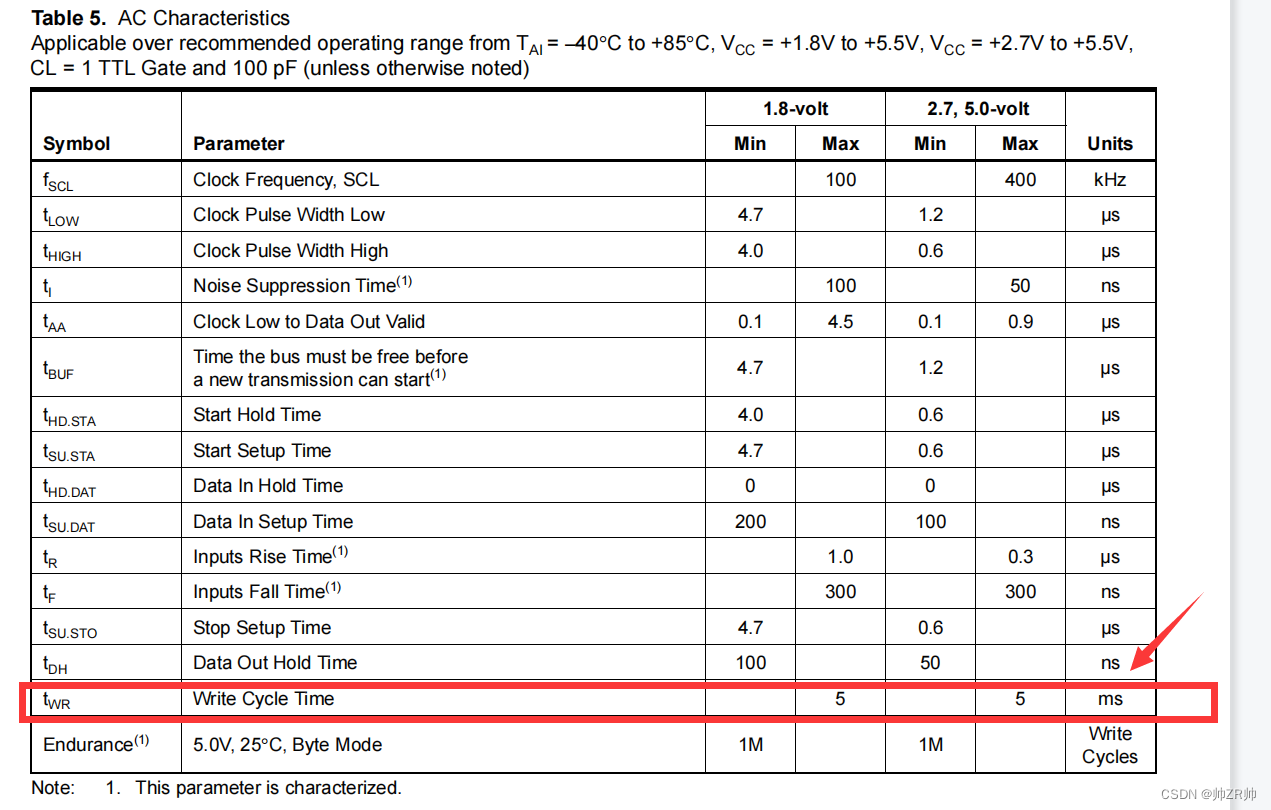

翻了一遍芯片手册 发现了Twr 这个时间

 每次读写操作之后要等待Twr 时间之后 才能继续下一次读写操作

根据写入数据量不同 Twr时间最长可以达到5MS

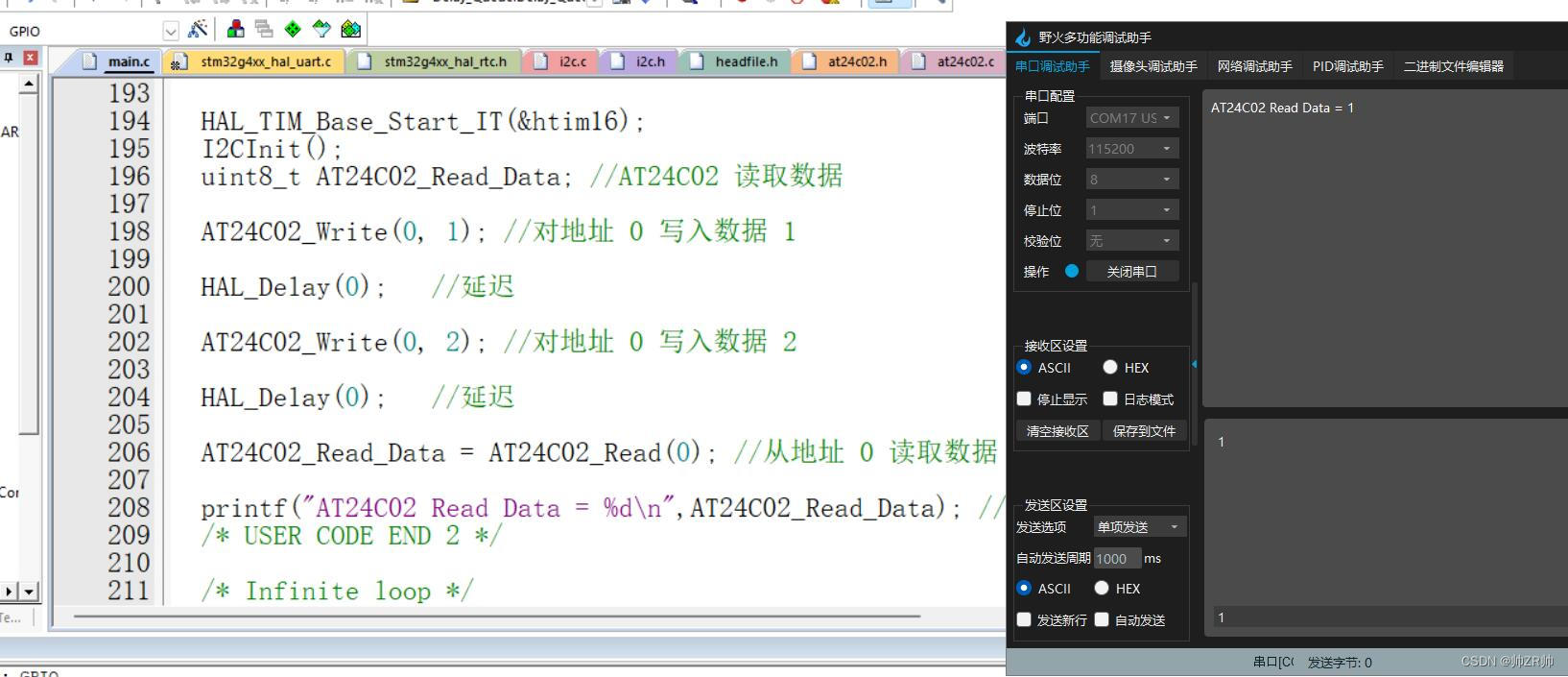

所以在 读写操作之间 需要一定的延迟时间

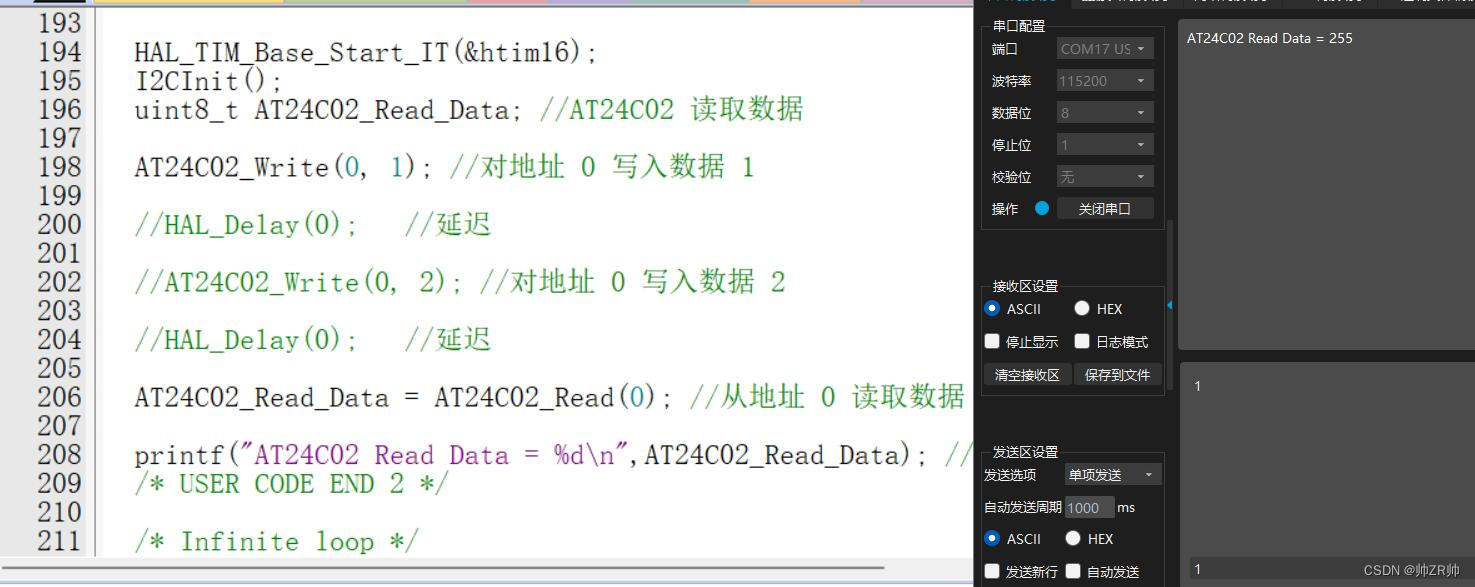

实际现象







24c02读取数据全都是0xff/255
