三菱plc fx2N用梯形图写crc校验

在网上流行的CRC码的计算方法如下：

1、 预置1个16位的寄存器为十六进制FFFF（即全为1）；称此寄存器为CRC寄存器；

2、 把第一个8位二进制数据（既通讯信息帧的第一个字节）与16位的CRC寄存器的低 8位相异或，把结果放于CRC寄存器；

3、 把CRC寄存器的内容右移一位（朝低位）用0填补最高位，并检查移出位；

4、 如果移出位为0：重复第3步（再次右移一位）； 如果移出位为1：CRC寄存器与多项式A001（1010 0000 0000 0001）进行异或；

5、 重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；

6、 重复步骤2到步骤5，进行通讯信息帧下一个字节的处理；

7、 将该通讯信息帧所有字节按上述步骤计算完成后，得到的16位CRC寄存器;

8、 最后得到的CRC寄存器的高、低字节进行交换即为：CRC码。

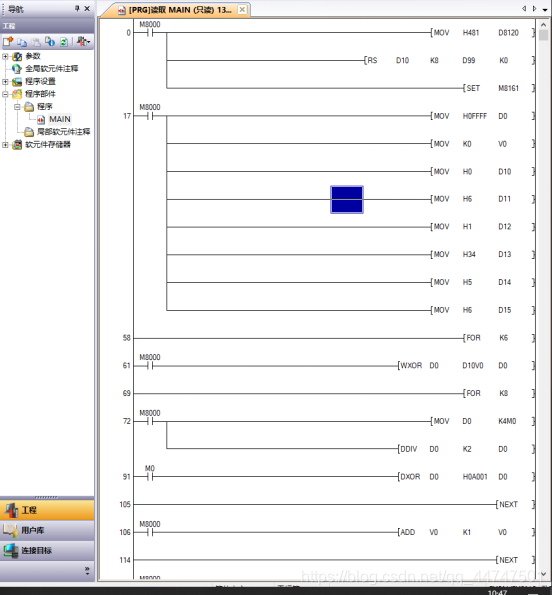

我现在是将 00 06 01 34 05 06算出crc然后通过485串口发送出去，用的协议是串口协议。

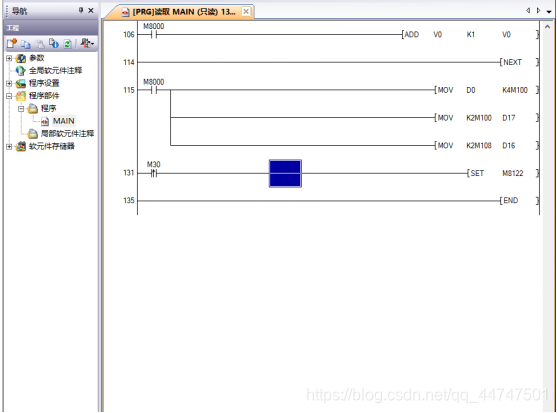

这里面大家要注意一下，不同厂家出来的d8120配置的参数会有不同，一定要以说明书为准，要不然发送不出去。我实验的时候不知道为啥d17和d16不需要换位置，真实数据以串口工具得出的为主

这是我在别的项目中实验的结果仅供参考
