4、英飞凌 AURIX TC3X7 系统定时器-STM实验

声明：此博文是在学习英飞凌TC3X7系列MCU过程中写的比较，便于日后的复习；参考了英飞凌、逐飞开源库。

1、STM简介

1.1、作用

STM是为需要高精度和长周期的CPU系统定时应用而设计的。

1.2、特征

自由运行的64位计数器；

所有64位都可以同步读取；

64位计数器的不同的32位部分可以被同步读取；

基于与部分STM内容的比较匹配的灵活的服务请求生成；

在应用程序重置后，将自动开始计数；

STM寄存器由应用程序重置，如果位错误。STMxDIS已被清除。如果有点了。STMxDIS设置完毕，STM寄存器不会通过应用程序重置重置，而是通过系统重置重置。

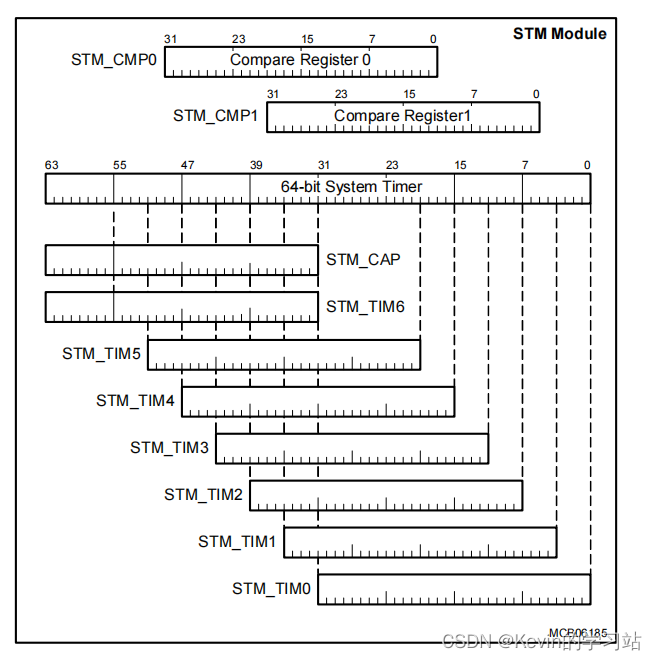

1.3、STM模块框图

拥有STM0~STM6 七个通用定时器；STM_CMP0、STM_CMP1两个比较定时器和一个STM_CAP定时器。

功能描述：

STM是一个向上的计数器，运行频率为fstm。如果应用程序重置，STM重置。STMxDIS已被清除。重置后，STM被启用，并立即开始计算。在正常操作过程中，不可能影响定时器的内容。定时器寄存器只能被读取而不能被写入。

STM可以选择禁用，也可以为调试而暂停。在挂起模式下，STM时钟已停止，但所有寄存器仍然可读。

STM也可以从7个寄存器，TIM0到TIM6，选择越来越高的32位范围。这些可以看作是单独的32位计时器，每个都有不同的分辨率和定时范围。

64位系统计时器的内容可以与存储在CMP0和CMP1寄存器中的两个比较值的内容进行比较。可以在STM与CMP0或CMP1寄存器的比较匹配时生成服务请求。

2、实验功能

通过定时器实现延时功能，控制LED翻转；

官方驱动提供的函数接口:

IfxStm_getFrequency 函数：获取定时器频率

IFX_INLINE float32 IfxStm_getFrequency(Ifx_STM *stm)
{
    IFX_UNUSED_PARAMETER(stm);
    float32 result;

    result = IfxScuCcu_getStmFrequency();

    return result;
}

3、具体实现

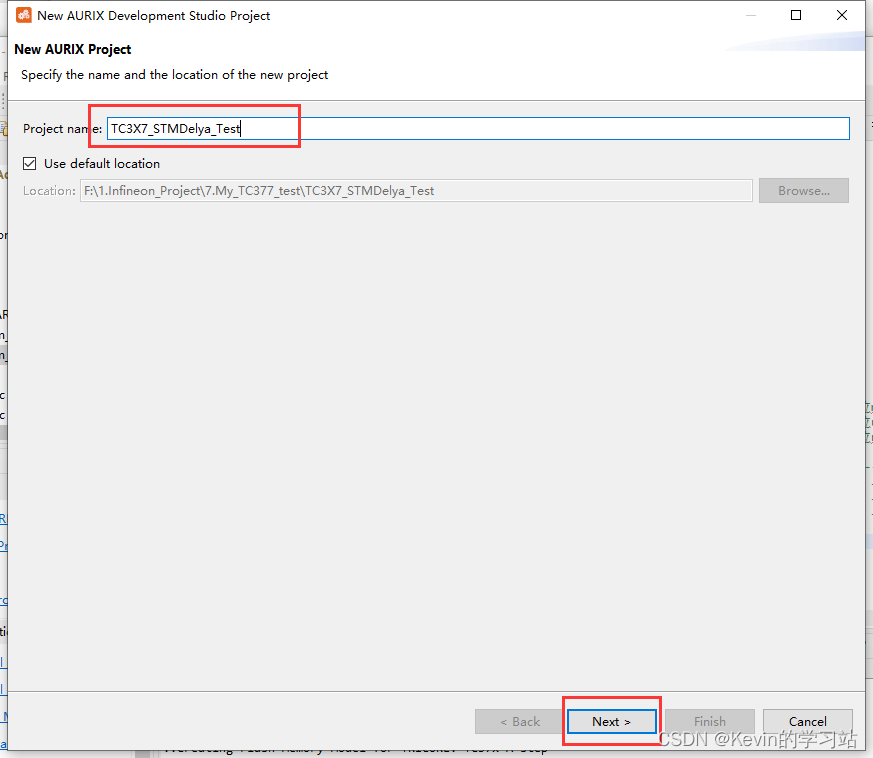

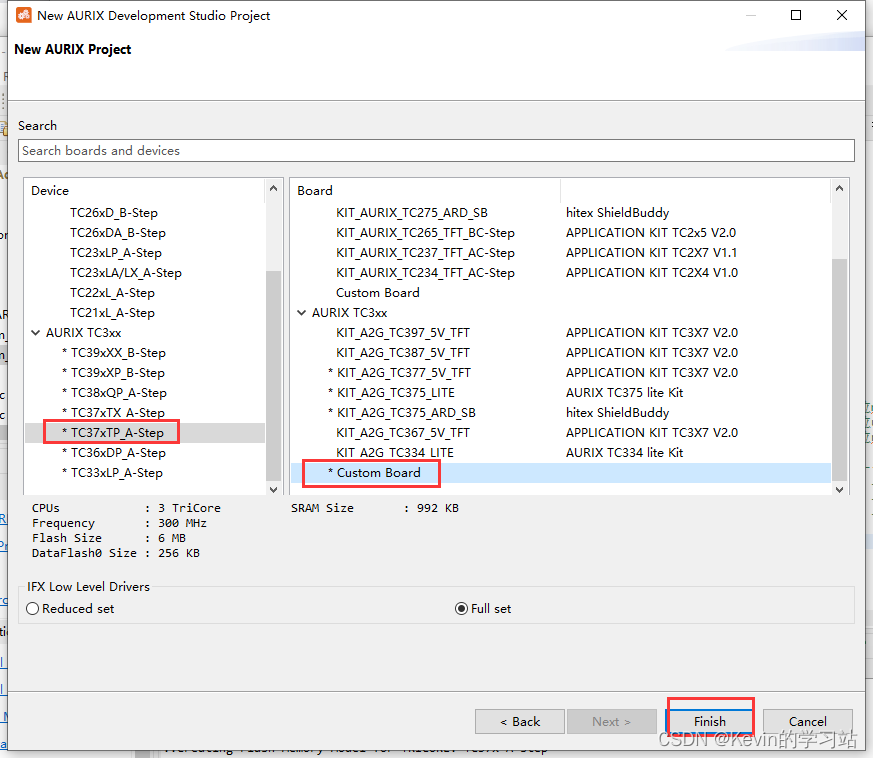

3.1、新建工程

命名为：TC3X7_STMDelay_Test

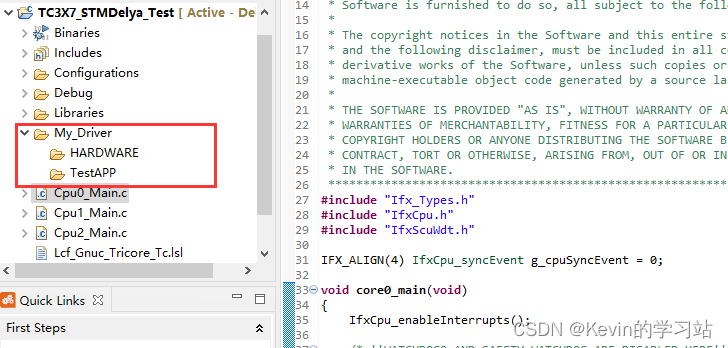

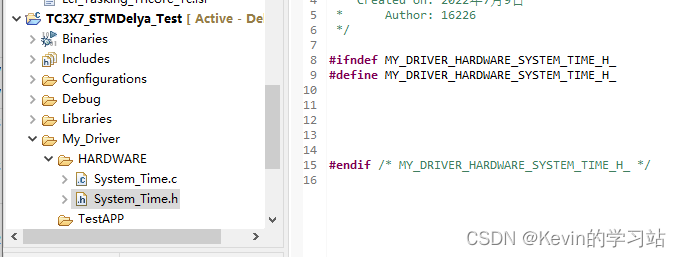

在工程下新建自己的驱动文件夹：My_Driver : HARDWARE、TestAPP

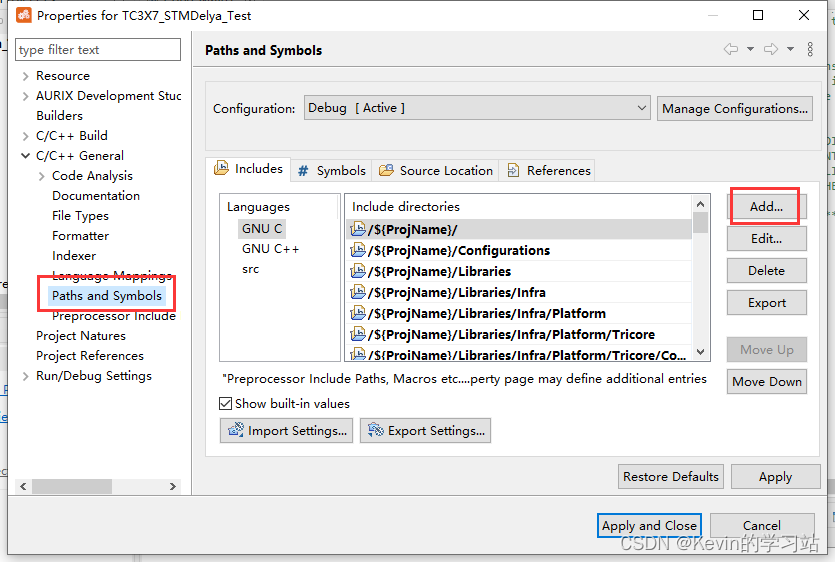

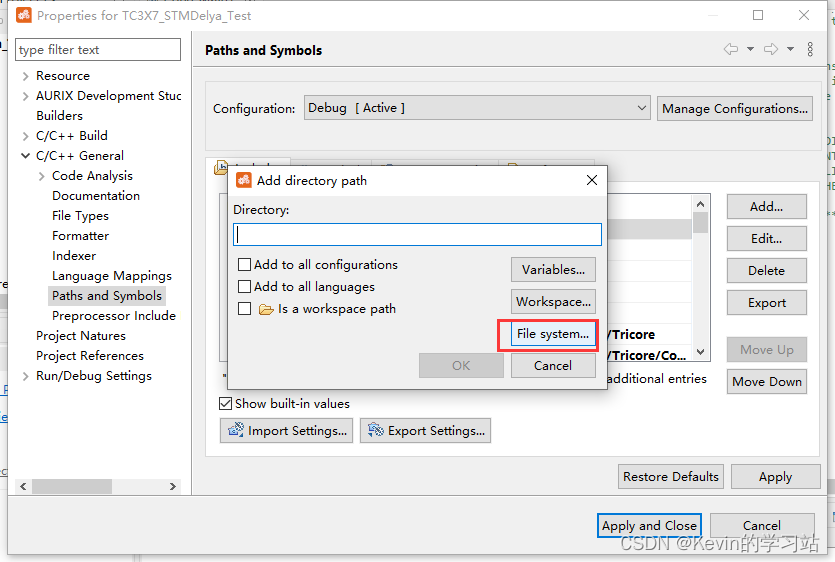

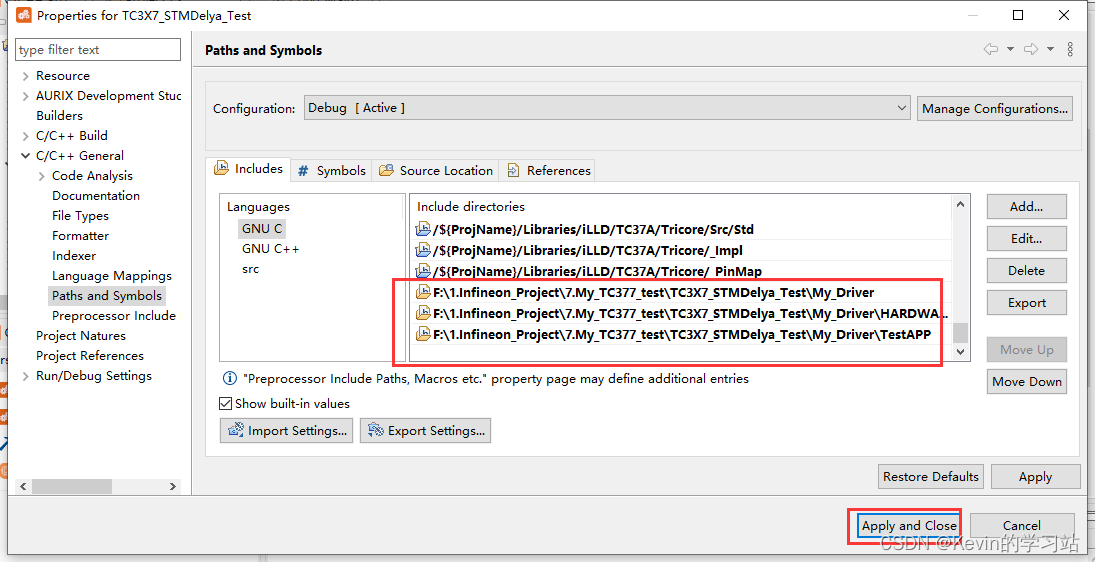

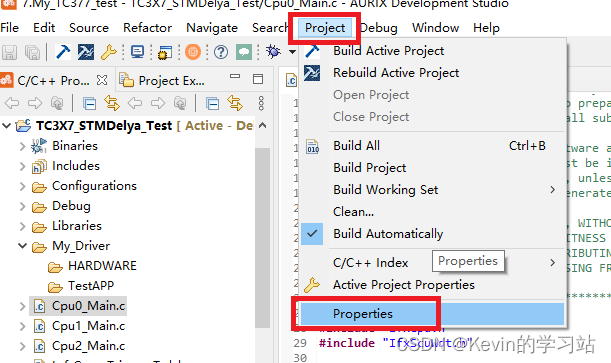

添加文件夹路径Project->Properties

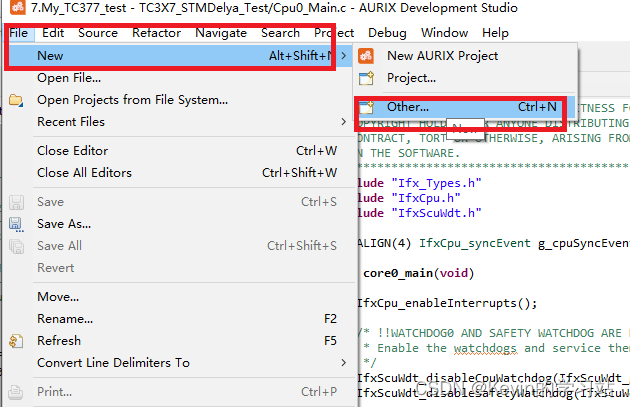

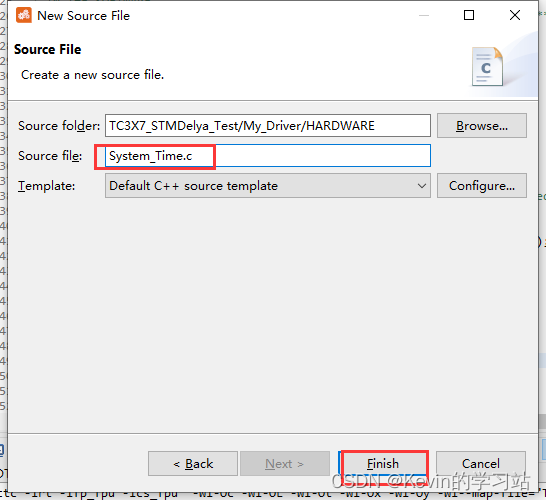

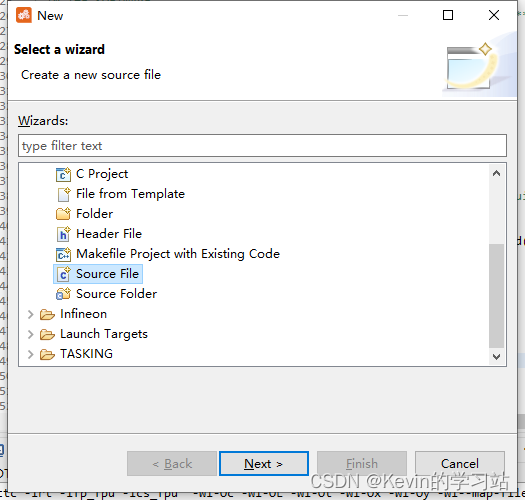

在HARDWARE下新建Systm_Time.c和Systm_Time.h

Systm_Time.c和Systm_Time.h具体实现:

Systm_Time.c

/*
 * System_Time.c
 *
 *  Created on: 2022年7月9日
 *      Author: Kevin
 */

#include "System_Time.h"
#include "IfxStm.h"

void systick_delay(STMN_enum stmn, uint32 time, uint32 num)
{
    uint32 stm_clk;
    uint32 delay_time;
    stm_clk = IfxStm_getFrequency(IfxStm_getAddress((IfxStm_Index)stmn));
    delay_time = (uint32)(stm_clk/1000000*time/1000);

    while(num--)
    {
        IfxStm_waitTicks(IfxStm_getAddress((IfxStm_Index)stmn), delay_time);
    }

}

Systm_Time.h

/*
 * System_Time.h
 *
 *  Created on: 2022年7月9日
 *      Author: Kevin
 */

#ifndef MY_DRIVER_HARDWARE_SYSTEM_TIME_H_
#define MY_DRIVER_HARDWARE_SYSTEM_TIME_H_


#include "Platform_Types.h"   //定义数据类型

typedef enum  // 枚举STM模块号
{
    STM0,
    STM1,
    STM2,
    STM3,
    STM4,
}STMN_enum;


void systick_delay(STMN_enum stmn, uint32 time, uint32 num);
void systick_start(STMN_enum stmn);
uint32 systick_getval(STMN_enum stmn);

//------------------------------------以下宏定义用于延时------------------------------------
#define systick_delay_ms(stmn, time)    systick_delay(stmn, 1000000, time)  //设置延时时间  单位ms
#define systick_delay_us(stmn, time)    systick_delay(stmn, time*1000, 1)   //设置延时时间  单位us
#define systick_delay_ns(stmn, time)    systick_delay(stmn, time, 1)        //设置延时时间  单位ns

//------------------------------------以下宏定义用于获取当前时间------------------------------------
#define systick_getval_ms(stmn)         systick_getval(stmn)/100000         //获取当前计时时间  单位ms
#define systick_getval_us(stmn)         systick_getval(stmn)/100            //获取当前计时时间  单位us
#define systick_getval_ns(stmn)         systick_getval(stmn)*10             //获取当前计时时间  单位ns


#endif /* MY_DRIVER_HARDWARE_SYSTEM_TIME_H_ */

主函数：main.c

#include "Ifx_Types.h"
#include "IfxCpu.h"
#include "IfxScuWdt.h"
#include "System_Time.h"

IFX_ALIGN(4) IfxCpu_syncEvent g_cpuSyncEvent = 0;

void core0_main(void)
{
    IfxCpu_enableInterrupts();

    /* !!WATCHDOG0 AND SAFETY WATCHDOG ARE DISABLED HERE!!
     * Enable the watchdogs and service them periodically if it is required
     */
    IfxScuWdt_disableCpuWatchdog(IfxScuWdt_getCpuWatchdogPassword());
    IfxScuWdt_disableSafetyWatchdog(IfxScuWdt_getSafetyWatchdogPassword());

    IfxPort_setPinModeOutput(&MODULE_P20,8, IfxPort_OutputMode_pushPull, IfxPort_OutputIdx_general);
    IfxPort_setPinHigh(&MODULE_P20,8);   //Switch OFF the LED (low-level active)

    /* Wait for CPU sync event */
    IfxCpu_emitEvent(&g_cpuSyncEvent);
    IfxCpu_waitEvent(&g_cpuSyncEvent, 1);

    while(1)
    {
        IfxPort_togglePin(&MODULE_P20,8);       /* Toggle the state of the LED*/

        systick_delay_ms(STM0, 1000); //延时1S

    }
}

4、下载验证

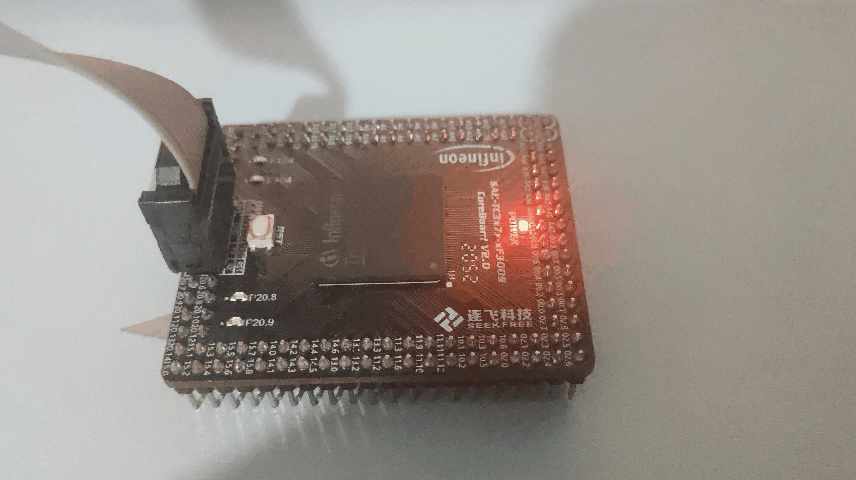

可以看到P20.8端口的LED灯实现1s亮灭；没有LED等可以用示波器或者万用表检测电平。
