extcon学习记录

【理解】

对于usb的应用来说，extcon的活就是要给usb控制器驱动提供外部连接器的状态，外部连接器就是充电器头，u盘，另外一台手机那样的东西；而状态就是主从机，谁给谁充电这些，所以extcon还有个很重要的活就是去考虑如何得到这些状态，得到这些状态就要涉及到外部链接器和我这台机器之间连接的线了，也就是type-c,micro-b这些；

因为不同的线的接口的引脚不一样，判断主从机的机制也不一样，这应该就是extcon驱动里最主要的活了；

得到状态后，是通过内核notify机制去通知其他的模块的，比如把检测到的状态通知给usb phy模块；

综上得出，

【最主要的活】根据不同的usb线的判断机制去判断外部连接器的状态

【目的】给usb控制器驱动提供这些状态，对usb控制器而言，它只管外部连接器的状态

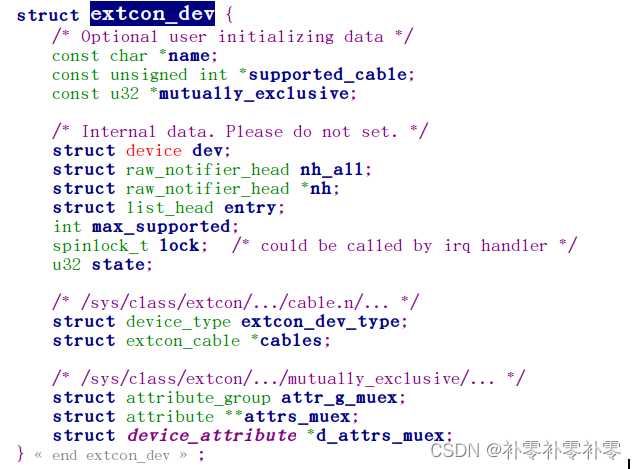

（1）什么是状态呢？每一个状态就是一个struct extcon_cable

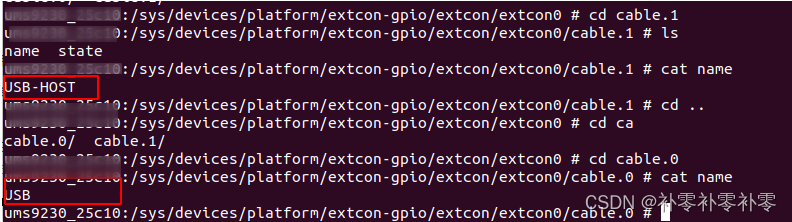

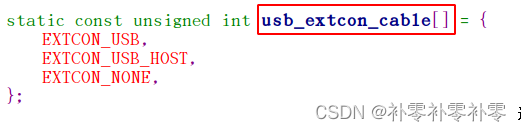

线类型：struct extcon_cable *cables; 具体指什么，通过adb shell 看到cable就是对应了这个extcon设备支持的状态类型，主从机

这些就是状态，对应的值是0和1，分别表示拔出插入

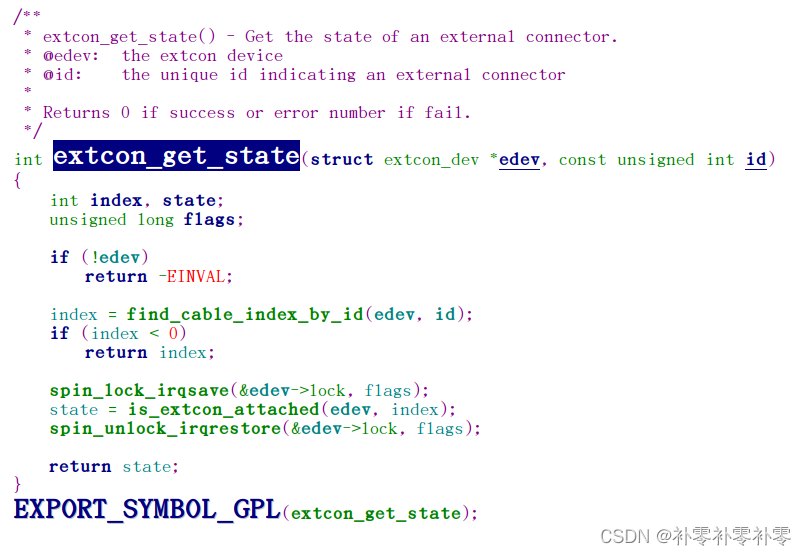

可以通过extcon_get_state来获取对应cable的值，这个值就表示有没有插入主从设备

（2）别的驱动怎么使用extcon呢？ 内核通知链

记录一下notify传过去的参数，

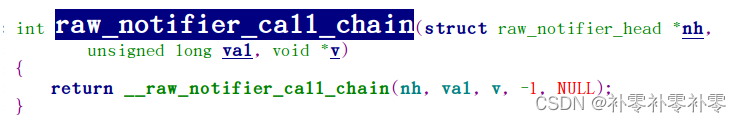

raw_notifier_call_chain(&edev->nh[index], state, edev);

state：对应的cable的状态，插入或者拔出

edev：ectcon_dev外部连接的设备

val = state

v = edev

所以最后传入回调函数的参数就是 state 和 edev

在别的驱动中通过下面的方法得到exrcon_dev，再得到extcon_dev对应cable的状态

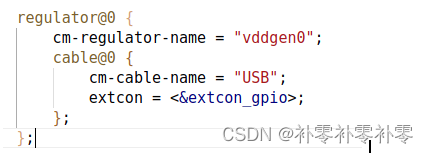

 写个extcon = <&extcon_gpio>;

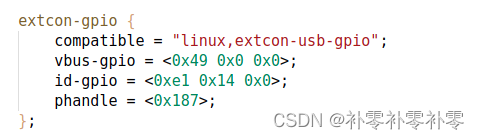

这里取自反编译的dts，可以看到每一个设备树节点都会有个phandle ，像身份证一样的标识了一个节点

然后对应的.c里去得到对应的of_node，再去得到对应的dev，再得到ectcon_dev

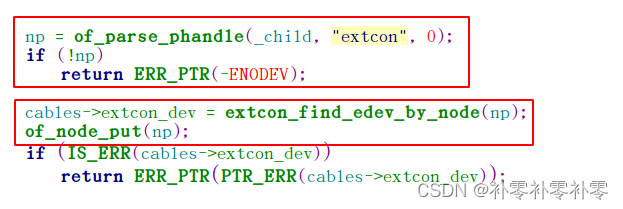

通过of_parse_phandle 这个函数去获取对应的节点

"extcon" ：名字

0 ： 是extcon后面第一个<> 里的，1的话就是第二个<><>，如果有的话

（3）这里以/drivers/extcon/extcon_usb_gpio.c 为例看一下它是怎么获取外部连接器的状态的

【背景】这个extcon_usb_gpio.c 是针对Micro-B 口，它的引脚是vbus d+ d- gnd ，有的会以gnd引脚作为id引脚，有的是直接多了一个id引脚，Micro-B 口是通过VBUS和ID两个脚的状态来识别是否接入了USB主机或USB外设的，

也就是对应了EXTCON_USB_HOST、EXTCON_USB，插入对应的值就会是1；

【实现】

主要代码如下：

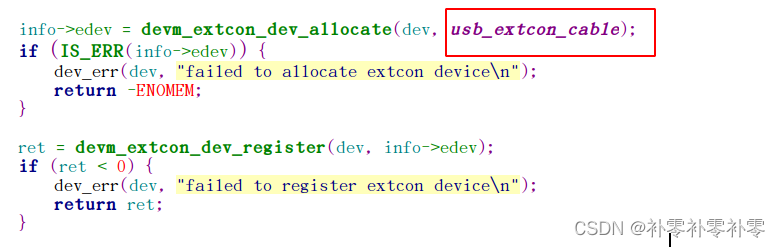

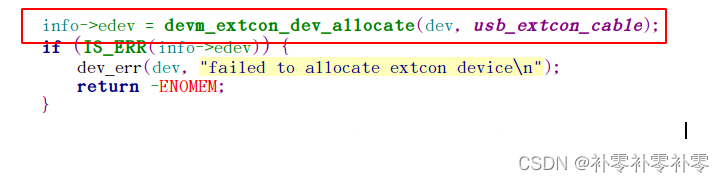

分配和注册extcon_dev，其中写好了这个extcon_dev的状态；

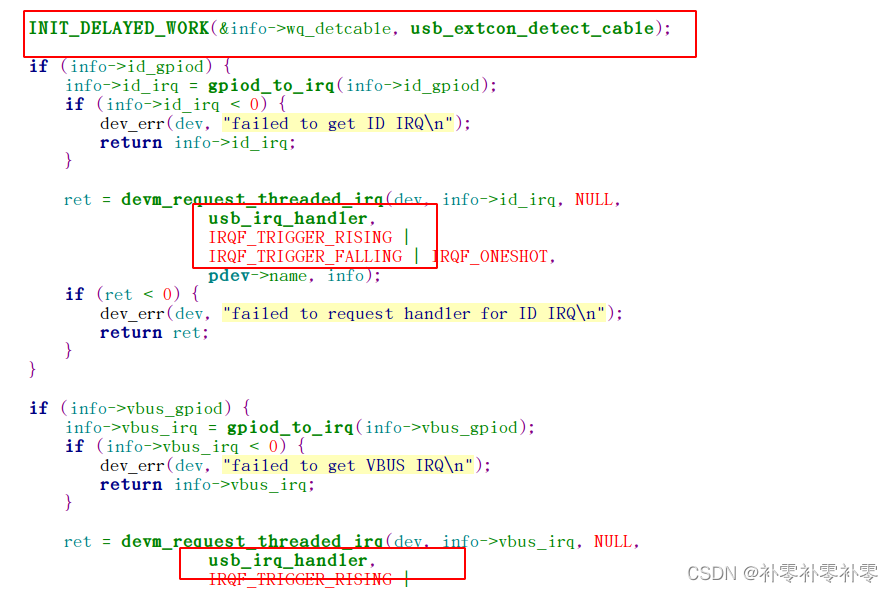

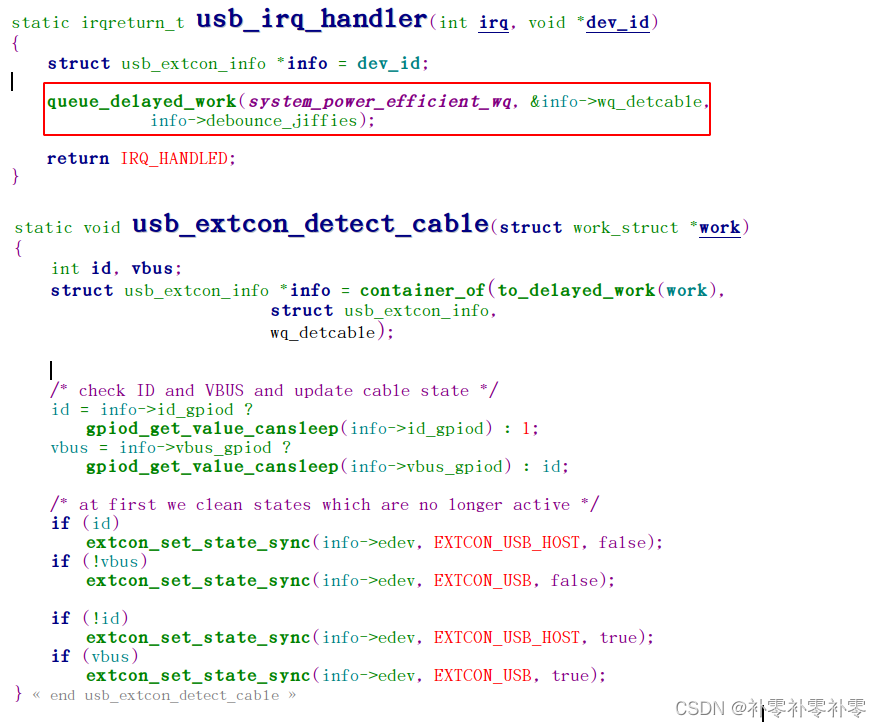

给vbus和id这两个引脚申请中断，跑的是同一个中断处理函数，在这个中断处理函数里去跑上面那个delay_work

在中断处理函数里去根据id和vbus的值设置对应状态（EXTCON_USB_HOST、EXTCON_USB）的值，并同步，同步就是唤醒他的通知链，跑挂在上面的函数
