设计数据库，设计数据库有四种模型，
1、概念数据模型（Conceptual Data Model）实体跟实体的之间关系，什么是实体，实体就是一张表，表里面的不叫字段，叫属性，表之间的有一对多，多对多，多对一的关系，

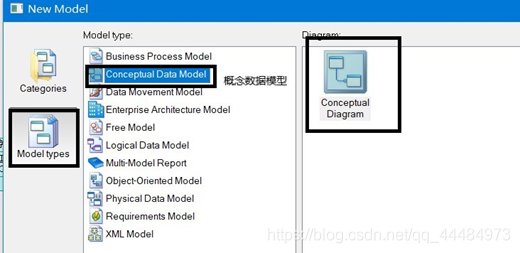

创建概念数据模型：选到File中的 New Model 然后
在这里插入图片描述
Primary indntifier 主键，Mandatory 外键，DisPlayed 是否为空，General 创建表的名称，Attributes 创建表的属性
Domain 域要创建域选到Model 中的Domaims 创建一个ID域

2、物理数据模型（Physical Data Model）是生成数据库中的重要的数据模型
Identity 自增主键ID都有自增效果

概念数据模型可以转化成物理数据模型首先选到概念数据物理模型中选择到Tools中的Generate Physical Data Model 创建物理数据模型，就会自动生成相对应的表，
在这里插入图片描述

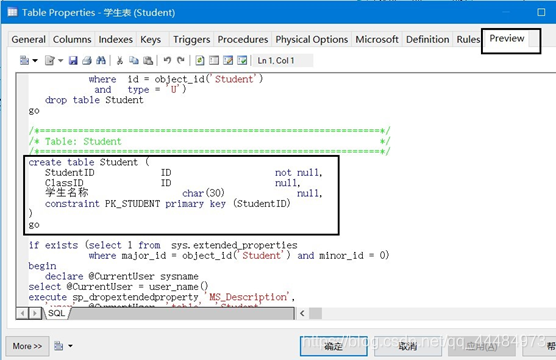

物理数据模型生成数据库表，点击相对应的表中的Preview生成数据库脚本，进去后找到table Student 下有create（创建）复制到go
在这里插入图片描述

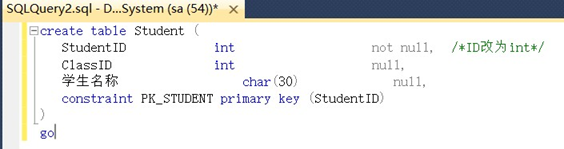

在数据库中创建新的数据库—新建查询，把数据脚本复制上去

注意：在概念数据模型转换成物理数据模型中不要使用创建域，建概念数据模型就可以域，数据库中识别不到域或者一开始就在概念数据模型不要创建ID域，直接创建int域，这样转换成物理数据模型生成数据脚本就不会出错

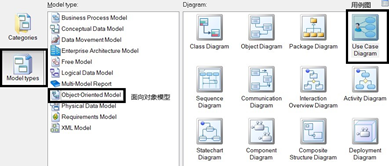

3、面向对象模型（Object Oriented Model）Use Case Diagram(用例图)能够客观的看到人员的各种权限
在这里插入图片描述

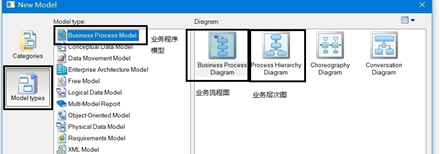

4、业务程序模型(BusinessProcessModel) 业务流程图（Business Process Diagram）业务层次图（Process Hierarchy Diagra）

业务流程图（Business Process Diagram）：
